3. Создание виртуального прибора.
Данный виртуальный прибор измеряет температуру в сауне в 3-х местах:
1 измерительный канал- температура воздуха в парильной комнате(сауне)
В данном канале есть регулятор диапазона температуры, термометр, таблица со 2-мя статистическими параметрами, а так же светодиоды, которые загораются при выходе температуры за оптимальные пределы.
2 измерительный канал-температура воздуха в помещении
Данный ИК состоит из регулятора диапазона температуры, термометра, графического изображения амплитуды измеряемой температуры, а так же светодиоды, которые загораются при выходе температуры за оптимальные пределы.
3 измерительный канал- температура воды в бассейне
В состав данного ИК входят регулятор диапазона температур, термометр, таблица с выводом температуры, а так же светодиоды, которые загораются при выходе температуры за оптимальные пределы.

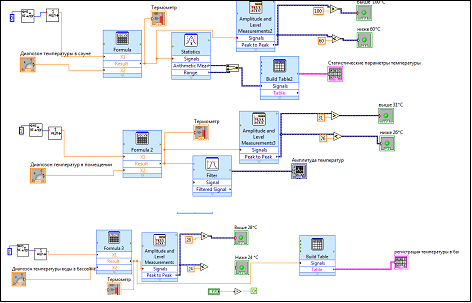

Рис. 3.1 Основная схема прибора
3.1 Первый измерительный канал
В блоке Formula идет перемножение входного сигнала с АЦП и коэффициента усиления.

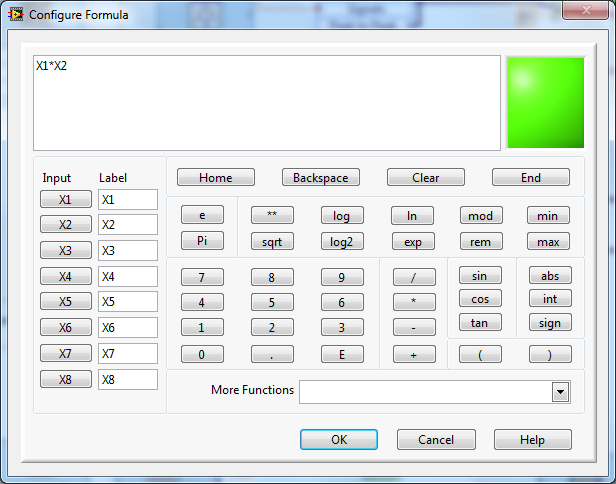

Рис. 3.2. Конфигурация блока ФОРМУЛА.
Усиленный сигнал поступает в блок СТАТИСИКА, который высчитывает среднее значение температуры и размах.
Рис. 3.3. Конфигурация блока СТАТИСТИКА.
После блока статистика сигнал выводится в таблицу

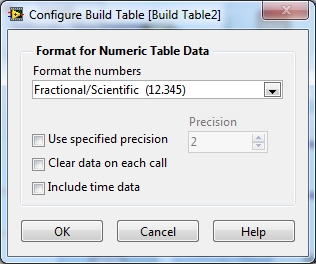

Рис. 3.4. Конфигурация блока ТАБЛИЦА
Так же усиленный сигнал из блока ФОРМУЛА поступает в блок Amplitude and Level Measurements2

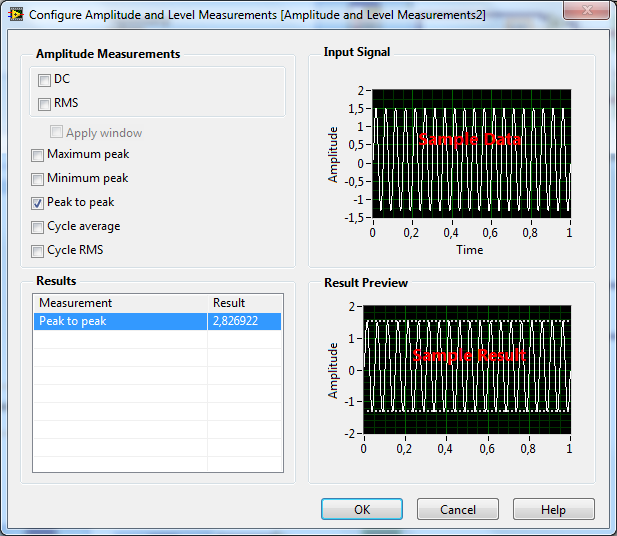

Рис.3.5. Конфигурация блока Amplitude and Level Measurements2
После
которого сигнал попадает в блок сравнения
и
,
которые в свою очередь зажигают
светодиоды:
-
если температура больше 100*С
-
если температура меньше 60*С.
3.2. Второй измерительный канал.
В блоке Formula идет перемножение входного сигнала с АЦП и коэффициента усиления.
Рис. 3.5. Конфигурация блока ФОРМУЛА.
Усиленный сигнал поступает в блок ФИЛЬТР, который фильтрует сигнал.
Рис. 3.6. Конфигурация блока ФИЛЬТР
После блока ФИЛЬТР сигнал выводится в график:

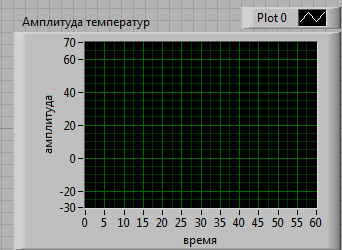

Рис. 3.7. Амплитуда температур.
Так же усиленный сигнал из блока ФОРМУЛА поступает в блок Amplitude and Level Measurements3
Рис. 3.8. Конфигурация блока Amplitude and Level Measurements3
После которого сигнал попадает в блок сравнения и , которые в свою очередь зажигают светодиоды:
-
если температура больше 31*С
-
если температура меньше 26*С.
3.3 Третий измерительный канал
В блоке Formula идет перемножение входного сигнала с АЦП и коэффициента усиления.
Рис. 3.9. Конфигурация блока ФОРМУЛА.
Так же усиленный сигнал выводится в таблицу
Рис. 3.11. Конфигурация блока ТАБЛИЦА.
Усиленный сигнал из блока ФОРМУЛА поступает в блок Amplitude and Level Measurements4.
Рис. 3.10. Конфигурация блока Amplitude and Level Measurements4
После которого сигнал идет в блок сравнения и , которые в свою очередь зажигают светодиоды:
-
если температура больше 28*С
-
если температура меньше 24*С.
