2 Правила оформлення графічної частини

2.1 Графічну частину курсового проекту складають ілюстрації та демонстраційні аркуші. До ілюстрацій відносяться схеми, графіки, діаграми, епюри, графічне зображення алгоритмів, фотознімки тощо. Кількість ілюстрацій не обмежується.

2.2 За умовними позначеннями ілюстрації і демонстраційні аркуші повинні відповідати стандартам ЕСКД «Единая система конструкторской документации» і ЕСПД «Единая система программной документации», ілюстрації – ще і ДСТУ 3008–95.

2.3 Під час виготовлення графічної частини використовують олівець, туш, чорнила або комп'ютерну графіку.

2.4 Демонстраційні аркуші виконують на ватманському папері формату А1 (594x841 мм), залишаючи береги таких розмірів: лівий – 25 мм, решта – 5 мм, та кутовим штампом. Приклад оформлення кутового штампу наведено в «Додатку 1».

2.5 Ілюстрації виконують засобами за п. 3.2.3 на міліметровому папері, кальці (при цьому для них залишають вільне місце в тексті) або аркушах паперу, що і текст. Ілюстрації не мають рамки і кутового штампу.

2.6 Ілюстрацію розміщують безпосередньо після тексту, де вона згадується вперше, або на наступній сторінці.

Ілюстрації слід розміщувати так, щоб їх можна було розглядати без повороту аркуша з текстом. Якщо таке розміщення неможливе, ілюстрації розміщують так, щоб для їх розглядання треба було повернути аркуш за годинниковою стрілкою на 90°.

2.7 Усі ілюстрації називаються рисунками, їх обов'язково нумерують за розділами та надають назву (наприклад: Рисунок 1.1 – Структурна схем системи передачі). При цьому скорочення "Рис." не дозволяється.

Номер та назва розміщуються внизу. Приклад оформлення рисунка наведено в «Додатку Ж».

2.8 На всі ілюстрації та таблиці необхідні посилання в текстовій частині. При цьому можна застосувати скорочення – рис. 1.1., табл. 4.2. У випадку використання ілюстрації, створеної іншим автором, необхідно надати посилання на джерело.

2.9 Якщо під час виконання курсового проекту була розроблена комп'ютерна програма, то в проекті (роботі) необхідно привести блок–схему алгоритму, текст програми, надрукований на принтері, тестовий розрахунок, мову програмування, методику користування програмою. Аркуші з текстом програми розміщують або в основній частині, або в якомусь додатку, якщо програма громіздка.

Додаток В

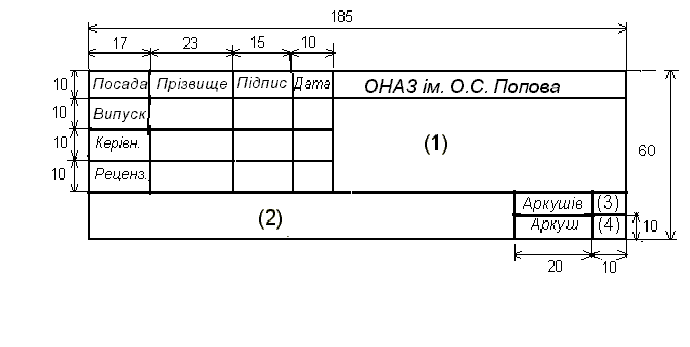

В зірець кутового штампа демонстраційних креслень
