4.3 . Обнаружение и анализ шпс в условиях

априорной неопределенности

В интересах радиоразведки или службы радиоэлектронной борьбы (РЭБ) важна задача обнаружения ШПС в условиях априорной неопределенности, когда параметры ШПС (в том числе закон модуляции) априорно неизвестны. При этом обнаружение может сочетаться с анализом (определением) неизвестных параметров ШПС.

Методы обнаружения и анализа ШПС зависят от степени этой априорной неопределенности.

Энергетический обнаружитель ШПС

При полной априорной неопределенности (несущей частоты, диапазона частот, ширины спектра F ШПС, факта работы ШСС, остальных параметров ШПС) применяют поисковый энергетический приемник-обнаружитель (радиометр), структурная схема которого (без ВЧ части) и рабочие характеристики даны на рис.4.10.

Рис.4.10. Энергетический обнаружитель и его рабочие характеристики. .

Обнаружитель формирует статистику:

(4.40)

которая сравнивается с порогом , зависящем согласно алгоритму Неймана-Пирсона [3] от СПМ ШПС на входе и шумов приемника (РПУ):

(4.41)

где - время анализа, -мощность ШПС, -коэффициент шума приемника, -объем выборки по Котельникову на интервале анализа :

(4.42)

Вероятности ложной тревоги и правильного обнаружения (при малом ОСШ на входе обнаружителя и объеме выборки ) равны:

(4.43)

(4.44)

где F – интеграл вероятности [3].

Рабочие характеристики обнаружителя рис.4.10 зависят от параметра обнаружения (ОСШ на выходе обнаружителя, т. е. входе ПУ)

(4.45)

При заданном значении параметра из (4.45) с учетом (4.41), (4.42) найдем необходимое время анализа

(4.46)

Время анализа (энергетическая скрытность) увеличивается с ростом ширины спектра ШПС F_с, требуемого ОСШ на выходе обнаружителя и уменьшением ОСШ на входе обнаружителя.

Оптимальный обнаружитель М-ичной ШСС с ШПС.

Если в ШСС используется М известных ШПС с известной в приемнике формой ШПС, то схема оптимального многоканального некогерентного обнаружителя (при малом ОСШ на входе) имеет вид рис.4.11.

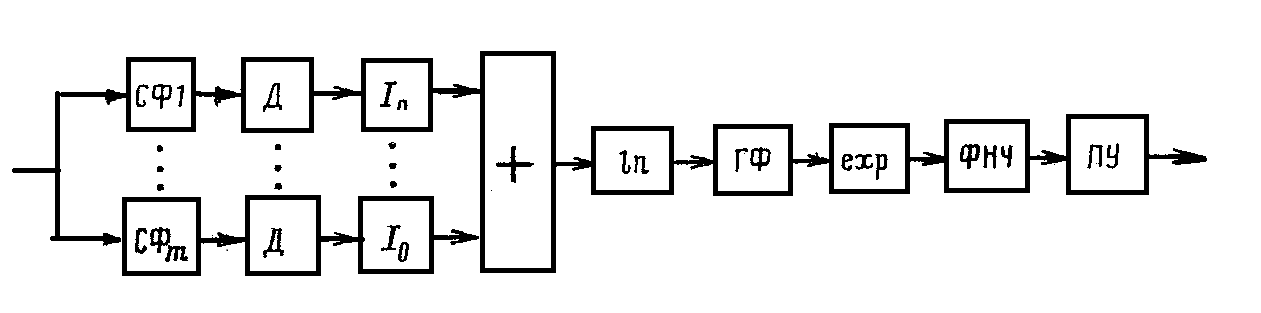

Рис.4.11. Оптимальный многоканальный некогерентный обнаружитель ШПС.

- фильтр согласованный с -тым ШПС, ; где m=М,

ГФ- гребенчатый фильтр (рециркулятор [П]), настроенный на

частоту повторения ШПС, равную 1/Т; Т- длительность ШПС.

Параметр обнаружения оптимального обнаружителя выражается через одноименный параметр энергетического обнаружителя (4.45):

(4.47)

где база ШПС.

Чем больше база ШПС, тем больше ОСШ на выходе обнаружителя, а увеличение М приводит к повышению скрытности ШСС.

Можно найти аналогично (4.46) время анализа ШПС оптимального обнаружителя

(4.48)

Время анализа не зависит от ширины спектра ШПС, т.к. она в неявном виде входит в импульсную характеристику СФ. Кроме того, время анализа увеличивается с ростом М и при уменьшении длительности Т ШПС, т.е. с уменьшением объема накапливаемой выборки в ГФ и ФНЧ, что приводит к увеличению времени анализа.

Задачи

1. Двоичный ФМ сигнал получен манипуляцией КП Баркера при N=11:

/ 1 1 1-1-1-1 1 -1-1 1-1/.

Вычислить значения АКФ R(μ) КП Баркера при μ = 0, ±1, ±2….±N и построить график.

Исследовать КП Баркера на сбалансированность кода и блоковую структуру КП.

Построить СФ для приема КП Баркера.

Исследовать блоковую структуру СП, вычислить объем ансамбля СП при N=11, сравнить с структурой КП Баркера.

Вычислить значения АКФ R(μ) для инверсной КП / -1 -1 -1 1 1 1 -1 1 1 -1 1/ при μ = 0, ±1, ±2….±N и построить график.

2. Двоичный ФМ сигнал получен манипуляцией М-последовательностью, генерируемой согласно характеристическому полиному

с коэффициентами 10011 [1, табл.3.9].

Построить схему генератора ПСП.

Записать 1 период (N=15) ПСП, снимаемой с выхода Т_1.

Вычислить значения АКФ R(μ) ПСП при μ = 0, ±1, ±2….±N и построить график.

Исследовать ПСП (М-последовательность) на сбалансированность кода и соответствие блоковой структуре СП из N=15 элементов. Вычислить число Q типичных СП и сравнить с числом Q_m для M-последовательностей (при k =4 Q_m =2 [1, табл.3.9]).

3. Спроектировать сегментную производную систему сигналов, если в качестве исходной ПСП принять М - последовательность длиной N=4096 символов, а эффективное значение пиков ВКФ производной системы сигналов не должно превышать значение R_ij (τ) =4.

4. Для М-последовательности а(ν), генерируемой с выхода триггера Т₁ согласно характеристическому полиному с коэффициентами /10011/ записать циклическую перестановку а(ν+μ), где μ=5. Взять вторую М-последовательности b(ν) c коэффициентами /11001/ и нарисовать схему реализации генератора ПСП Голда.

5. Даны две образующие М-последовательности а(ν) и b(ν), генерируемые с выхода триггера Т₁ согласно характеристическим полиномам неприводимых многочленов, заданных коэффициентами соответственно: а(ν) →/1000011/; b(ν) →/1011/.

Алгоритм образования малой циклической системы Кассами:

{C_j(ν)}={А(ν)} {D(j)B(ν)

Записать две реализации ПСП малой системы Касами.

6. Построить матрицы ЧКП композиционной системы ДЧ сигналов согласно алгоритму: , ;

где r =5, , М=7. Объем системы равен L_комп =42, а R_max ≤ 3/7.

7. Радиолокационная станция (РЛС) ведет контроль воздушного пространства при АБГШ с двухсторонней СПМ излучением радиоимпульсов длительностью на 128 частотах в режиме ППРЧ с тактом переключения частот излучения . В приемнике РЛС реализуется параллельный анализ сигналов на этих частотах (обработкой с уплотнением во времени), т. е. прием отраженного от цели радиоимпульса на СФ с последетекторным накоплением в рециркуляторе (РЦ) импульсов, принятых на частотах ППРЧ. Процессор обработки в РПУ обеспечивает устойчивость РЦ с коэффициентом обратной связи .

Построить СФ с накоплением на РЦ, найти оптимальные параметры РЦ и ОСШ на входе решающей схемы обнаружения цели, полагая шум на выходе детектора АБГШ со СПМ .

8. В задаче по п.7 на каждой из 128 частот вместо радиоимпульсов РЛС излучает КП Баркера длительностью Т= ·N, где N=11, и тактом переключения частот Т₀ =2Т.

Построить СФ с накоплением на РЦ, найти оптимальные параметры РЦ и ОСШ на входе решающей схемы обнаружения цели, полагая шум на выходе детектора АБГШ со СПМ .

9. В системах радиосвязи с большой скоростью передачи информации, малым ОСШ и ограничениями на большую базу ШПС высокую помехоустойчивость системы можно обеспечить, применяя М-ичные системы сигналов и помехоустойчивое кодирование, например, недвоичные (N, К) блоковые коды Рида-Соломона [2,14], где длина недвоичного КС (количество символов (двоичных групп)) ., а

К - количество информационных символов. Количество исправляемых ошибок .

Найти вероятность ошибки на бит информации и построить графики ее зависимости от ОСШ для М-ичной ЧМ системы связи с М=32 и кодов

РС при k =5 и t =1,2,4,8.

10. В ШСС с сигналами ФМ-2, прямым расширением спектра (ПРС) и кодовым разделением абонентов применены: корректирующий код Голея (23,12) [14], перемежение символов, прием на СФ и реализована база ШПС В=10³. Допустимая вероятность ошибки на символ в ШСС не более 10^-3.
