МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

Национальная академия природоохранного и курортного строительства

Кафедра металлических конструкций

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к расчётно-графической работе

по курсу «Основы проектирования сейсмостойких зданий»

Тема: «Расчёт поперечной рамы одноэтажного каркасного здания в сейсмическом районе».

Выполнил: студент гр. ПГС-501

Данковцев А.С

Проверил:

Молошный В.В

Симферополь, 2007

Содержание.

стр.

1. Исходные данные для проектирования 3

2. Определение сейсмичности площадки строительства и

расчётной сейсмичности здания 4

3. Компоновка каркаса одноэтажного промздания и выбор динамической расчетной схемы здания 4

4. Определение частоты периода и форм собственных колебаний здания 6

5. Определение расчетной сейсмической силы, действующей на поперечную раму здания 7

6. Определение сейсмических сил, действующих на несущие колонны 8

7. Определение усилий в колонне ряда А от действующей сейсмической нагрузки 9

8. Сбор основных нагрузок на раму и определение усилий

в колонне ряда А от основных нагрузок 10

9. Определение усилий в колонне ряда А при особом

сочетании нагрузок 14

10. Проверка устойчивости верхней части колонны на РСУ 14

11. Проверка устойчивости нижней части колонны на РСУ 16

Список литературы

2. Определение сейсмичности площадки строительства и расчетной сейсмичности здания.

Интенсивность и повторяемость сейсмического воздействия для заданного района строительства – г.Севастополь составляет 8 баллов, согласно[1, прил.1,прил.2]. Расчетная сейсмичность по сейсмическим свойствам грунта II категории – 8 баллов. Расчетная сейсмичность здания – 8 баллов, для производственных зданий.

3. Компоновка каркаса одноэтажного промздания и выбор динамической расчетной схемы.

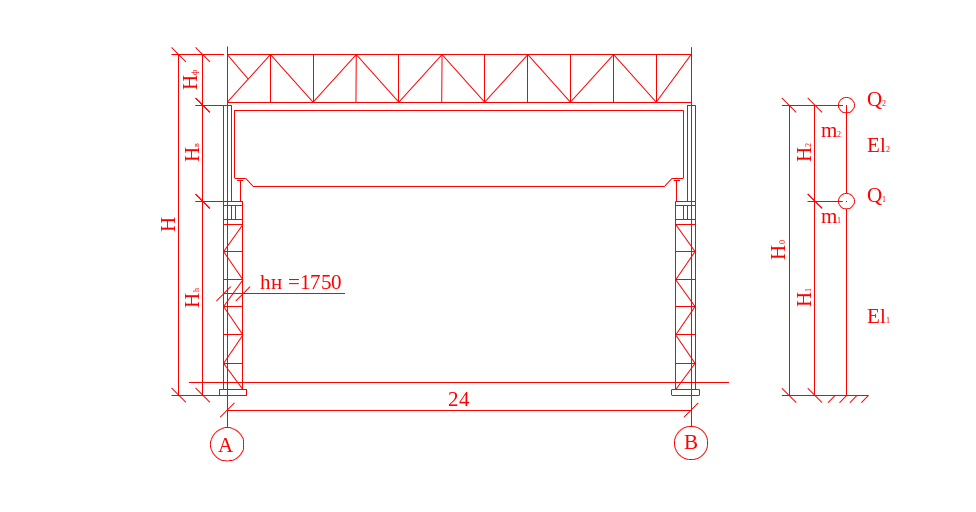

Рис.2.Расчетная динамическая схема поперечной рамы здания в поперечном направлении.

Высоту стойки принимаем:

— высота нижней части колонны;

— высота верхней части колонны;

— общая высота колонны.

Жесткость консольной стойки принимается следующим образом:

В нижней части:

,где

– модуль упругости стали;

В верхней части:

, где

Сбор нагрузок в местах сосредоточенных масс (точки 1 и 2)

кг кг

Вес сосредоточенный в точке 1:

кН

где - вес нижней части колонны;

где - площадь сечения нижней части колонны;

объемный вес тали

- коэффициент надежности по нагрузке массы металлических конструкций

- коэффициент сочетания для постоянной нагрузки, принимается[1,таб.2].

- собственный вес подкрановой и тормозной конструкции.

где - площадь поперечного сечения подкрановой и тормозной конструкции.

В – шаг колонн в продольном направлении

=1,5 кН/м² – полезная нагрузка на тормозную площадку.

в_Т – ширина тормозной площадки.

= 1,3 – коэффициент надежности по нагрузке для полезной нагрузки.

= 0,5 – коэффициент сочетания для кратковременной нагрузки.

- собственный вес моста крана:

- вес моста крана.

=1,1 – коэффициент надежности по нагрузке для крановой нагрузки.

=0,8 – коэффициент сочетания для временной длительной нагрузки.

Вес, сосредоточенный в точке 2

кН

— вес конструкций покрытия.

кН

- расчетная нагрузка на м² покрытия.

=0,9– коэффициент сочетания для постоянной нагрузки

Таблица 1.

№ п/п	Состав кровли	Норматив. нагр.кН/м2	Коэфф. надеж.γf	Расчетная нагр.кН/м2
1.	Стальной профилированный настил	0,15	1,05	0,157
2.	Прогоны	0,18	1,05	0,189
3.	Ферма со связями	0,3	1,05	0,315
	ИТОГО =	0,63	=	0,66

- собственный вес верхней части колонны:

кН

– площадь поперечного сечения верхней части колонны

– высота верхней части колонны

- сосредоточенный вес снегового покрова

кН

S₀ – нормативное значение веса снегового покрова на 1 м² покрытия,S₀ = 0,78кН/м²

μ – коэффициент перехода от горизонтальной поверхности земли к поверхности покрытия

γ_f4 =1,4– коэффициент надежности по нагрузке для снеговой нагрузки.

– коэффициент сочетания для кратковременной нагрузки на покрытие.

Таким образом, кг кг
