1.9 Расчет площади основных производственных отделений
Площади производственных отделений рассчитываем по площади пола, занятого оборудованием, и коэффициенту плотности расстановки оборудования, который учитывает проходы проезды между оборудованием и нормальные расстояния между оборудованием и элементами здания по формуле.
(7)
где
-
площадь пола занятого оборудованием в
каждом отделении;
К – коэффициент плотности расстановки оборудования;
Для разборочного, сборочного, испытательного, сварочно-наплавочного, термического и малярного отделений коэффициент К = 5.
Для дефектовочного, моечного, комплектовочного и слесарно-механического отделений коэффициент К =4.
Суммарную производственную площадь отделений получим суммированием площадей всех отделений.
1.10 Расчет площади вспомогательных помещений.
К этим
помещениям относятся административно-бытовые
помещения, склады и проезды между
отделениями. Площадь административно-бытовых
помещений рассчитываем по нормативам
только для работающих на производстве.
Из расчета 5
приходится
на одного специалиста и 3,25
-
на одного служащего:
(8)
Площади складских помещений принимаем равными 10% от суммарной производственной площади:
(9)
Площадь проезда равна 15% от суммарной производственной площади :
(10)
1.11 Расчет общей площади участка.
Общая площадь участка получается суммированием площадей всех отделений, административно-бытовых и складских помещений и площади проездов между отделениями:
(11)
По этой площади принимаем размеры участка, которые в соответствии со СНиП должны быть кратными строительному шагу колонн, который равен 6м.
Принимаем ширину пролета 18м, тогда длина участка будет равна:
принимаем 36м, в
связи с развитием производства.
(12)
При этом реальная площадь участка составит:
(13)
Превышение реальной площади над расчетной составляет:
(14)
1.12 Краткое описание строительной части.
Производственные
помещения участка проектируются в
соответствии со строительными нормами
и правилами (СНиП). Для одноэтажных
промышленных зданий применяются типовые
железобетонные колонны сечением
400
600мм.

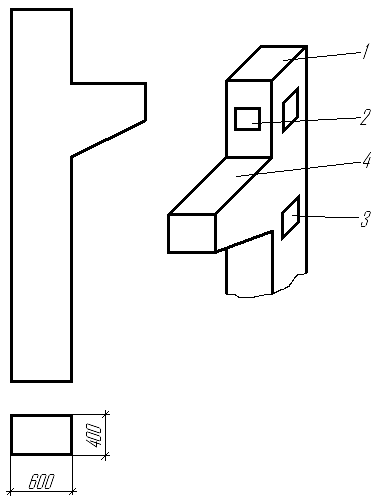

Рисунок 2 Колонна: 1 – оголовок из стального листа, 2 – упор для подкрановых балок, 3 – элемент крепления стеновой панели, 4 – опора подкрановой балки.
После установки колонн в необходимое положение зазор между поверхностью колонн и стенами заделывают бетоном на мелком гравии.
Железобетонные балки применяют для покрытия пролетов шириной от 6 до 18м. Балка для пролетов 18м двутаврового поперечного сечения с высотой на опоре от 780 до 119000мм. Данные балки используют для плоских покрытий.

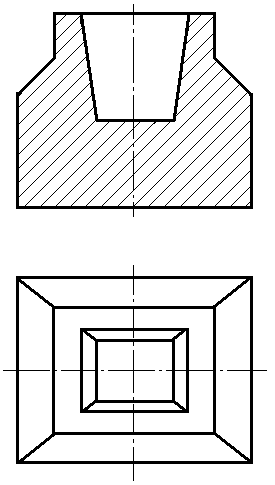

Рисунок 3. Фундаментный стакан.
Рисунок 4. Привязка колонн к разбивочным осям.
Опорные части балок несут стальные листы для крепления их к колоннам.
Наружные стены принимаем толщиной 400мм, перегородки – 200мм. Двери в производственных и складских помещениях принимаем двупольные, шириной 2м, высотой 2,4м. Ворота принимаем раздвижные. Полы в производственном помещении выполнены бетонные.
Рисунок 5.Железобетонная балка.
Рисунок
6. Полы бетонные: 1 – уплотненный грунт;
2 – подстилочный слой из бетона М100,
h=100мм, 3 – стяжка – бетон,
М300, h=25мм.

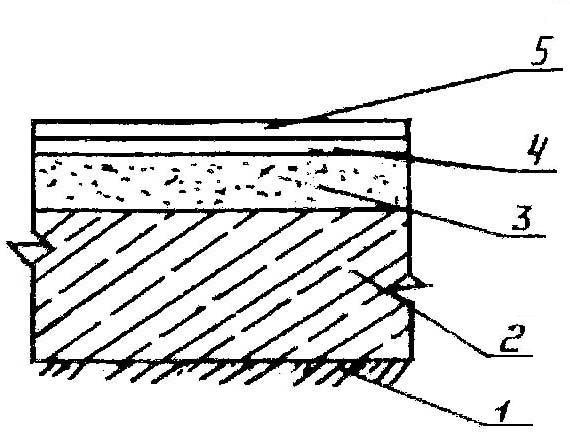

Рисунок. 7. Полы с линолеумным покрытием: 1 – уплотненный грунт; 2 – бетон М100, h=100мм; 3 – бетон М500, h=20мм; 4 – настил; 5 – линолеум.
Для сварочного, моечного, термического и гальванического отделений принимаем вытяжную вентиляцию. Для малярного принимаем приточно-вытяжную. Остекление принимаем ленточное с шириной оконного проема 4м.
Рисунок 8.Каркас колонн.
Фундамент под колонны стаканочного типа, под кирпичные стены – ленточный. Под оборудование принимаем монолитный фундамент. Кровля с ребристым покрытием.
