1. Технологическая часть

1.1. Анализ технологичности конструкции детали

Изучив рабочий чертеж детали, необходимо указать:

- назначение детали;

• условия работы детали, в каком изделии она применяется, каким факторам подвергается в процессе эксплуатации;

• химический состав материала детали, (берется из таблиц, справочника конструктора), здесь необходимо указать свойства материала, обрабатываемость, химические и механические свойства (их рекомендуется размещать в отдельных таблицах, указать термообработку, покрытие, если деталь им подвергается. После этого пункта делается заключение о пригодности материала для данной детали;

• качественный анализ технологичности конструкции детали обеспечивает улучшение технико – экономических показателей разрабатываемого тех. процесса; В результате данного анализа нужно постараться уменьшить трудоемкость и металлоемкость детали.

• количественный анализ технологичности конструкции детали, заключается в определении коэффициентов точности и шероховатости обработки и сравнении их с нормами ЕСТПП.

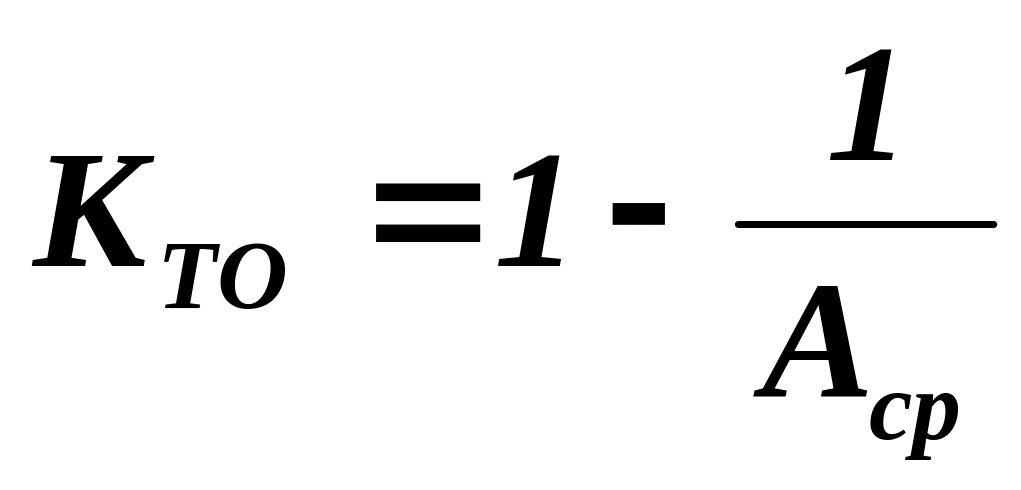

Коэффициент точности обработки определяется по формуле

где

где цифры обозначают квалитеты точности размеров.

n₁; n₂ и т.д. – количество размеров данного квалитета точности.

При К_ТО≤0,80 деталь считается трудоемкой в производстве.

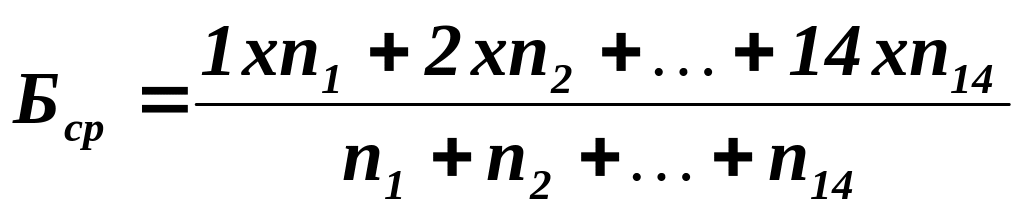

Коэффициент шероховатости обработки определяется по формуле

где

где цифры обозначают классы шероховатости поверхности.

n₁; n₂ и т.д. – количество поверхностей данного класса шероховатости.

При К_ШО≤0,16 деталь считается трудоемкой в производстве.

Квалитеты точности размеров и классы шероховатости поверхности берутся с чертежа детали.

2. Выбор и обоснование типа производства

Тип производства характеризуется годовым объемом выпускаемой продукции и трудоемкости.

Тип производства определяется в соответствии с таблицей

Таблица 1

Определение типа производства

Тип производства	Количество изделий одного наименования и типоразмера, изготовляемых за год
	Крупные изделия (тяжелые машины)	Средние размеры	Мелкие изделия (легкие машины)
Единичное	до 5	до 10	до 100
Мелкосерийное	5…100	10…200	100…500
Среднесерийное	100…300	200…500	500…5000
Крупносерийное	300…1000	500…5000	5000…50000
Массовое	>1000	>5000	>50000

Тип производства уточняют по коэффициенту закрепления операций

где n_on – количество различных технологических операций, выполняемых на участке в течение месяца;

n_рм – количество рабочих мест на участке.

Таблица 2

Определение типа производства

Тип производства	К30
Массовое	1
Крупносерийное	1…10
Среднесерийное	10…20
Мелкосерийное	20…40
Единичное	>40

Дать характеристику типа производства по технологическим, организационным и экономическим признакам.

ЛИТЕРАТУРА:

1. Данилевский В.В. Технология машиностроения. - Учебник для техникумов. – М.: Высшая школа, 1984 г.

2. Нефедов Н.Л. Дипломное проектирование в машиностроительных техникумах. - М.: Высшая школа, 1986 г.

2. Анализ заводского технологического процесса

№	Название операции	оборудование	РИ	Измерительный инструмент	приспособление	Т шт

В этом параграфе необходимо привести заводской технологический процесс, на основе материала, собранного во время технологической практики.

Маршрут обработки выполняется в виде таблицы

Таблица 3
