1.2. Общие понятия и определения
Энергетический комплекс Украины - это мощный, сложный и разносторонний комплекс, объединяющий целые отрасли:
– электроэнергетическую;
– ядерную;
– угольную;
– нефтегазовую
которые обеспечивают экономику страны и потребности населения необходимыми энергоресурсами.
Надежность работы электротехнического комплекса - определяющий фактор стабильного развития национальной экономики и безопасности государства.
Системой электроснабжения (СЭС) называется совокупность взаимосвя
занных электроустановок, предназначенных для производства, передачи и распределения электроэнергии.
Энергетическая система (ЭС) — это совокупность электростанций, электрических и тепловых сетей, потребителей электроэнергии и теплоты, связанных общностью режима в непрерывном процессе производства, преобразования и распределения электрической и тепловой энергии при общем управлении этим режимом.

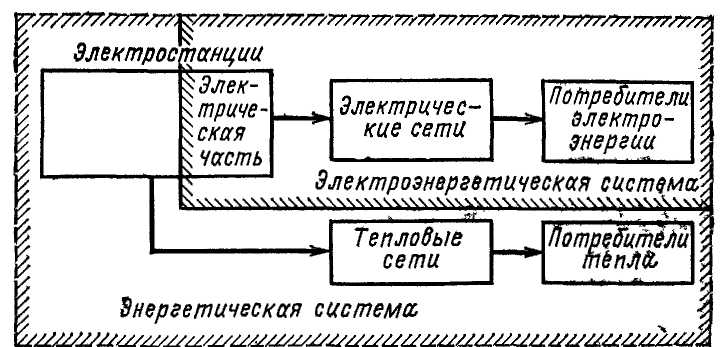

Рис.1.2 – Энергетическая система
Электроэнергетической системой (ЭЭС) называется часть энергетической системы без тепловых сетей и потребителей теплоты. Электроэнергетическая система обеспечивает централизованное электроснабжение потребителей на территории, охватываемой подчиненными ей электрическими сетями.

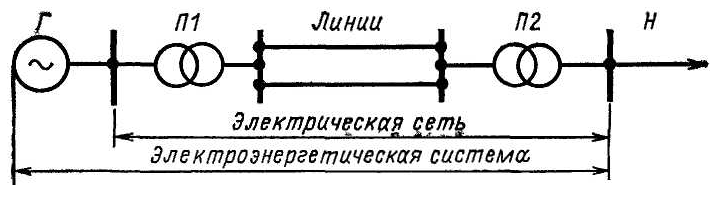

Рис. 1.3 – Электроэнергетическая система
Электрической сетью называется совокупность электроустановок для передачи и распределения электроэнергии на определенной территории, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, аппаратуры присоединения, защиты и управления.
Электростанцией называется установка или группа установок, предназначенных для производства электрической энергии или электрической и тепловой энергии.
Электропотребление – это процесс преобразования электрической энергии в другие виды энергии. Электропотребление осуществляется в электроприемниках.
Электроприемник – аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии.
Электропотребление как процесс преобразования электрической энергии в другие виды энергии является конечным процессом единой технологической цепочки производства, преобразования, трансформации, передачи, распределения и потребления электрической энергии.
Установки, в которых осуществляется технологический процесс производства, преобразования, трансформации, передачи, распределения и потребления электрической энергии объединяют общим названием электроустановки.
Электроустановка это совокупность машин, аппаратов, линий и вспомогательного оборудования, предназначенных для производства, преобразования, трансформации, передачи, распределения, электрической энергии и преобразования ее в другие виды энергии.
Обеспечение электроэнергией потребителей называется системой электроснабжения, которая осуществляется совокупностью соответствующих электроустановок.
Вопросы
1. Какие отрасли использования электроэнергии Вы знаете?
2. Какие принципы передачи электроэнергии существуют?
3. Каких основных потребителей электроэнергии Вы знаете?
4. Что обусловило рост потребления электроэнергии в 20 веке?
5. С ростом какой отрасли в основном связан рост потребления электроэнергии в мире?
6. Назначение и структура энергосистем и их элементов?
