1.5. Определение геометрических характеристик расчётного сечения плиты:

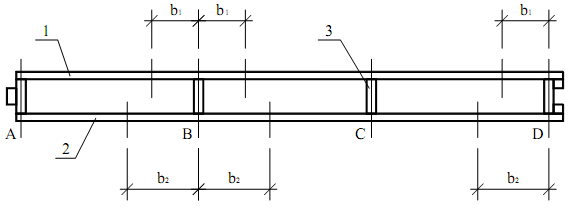

1,2 – асбестоцементные обшивки
3 – элементы каркаса плиты
Рис.1.5. Геометрические характеристики расчетного сечения.
Определим размеры расчетного поперечного сечения (рис.1.5):
bd,sup = 2 · b1=2( 18 hp,sup) = 2·18 10 = 360 мм;
bd,inf = 2 · b2= 2(25 hp,int) = 2·25 10 = 500 мм
b = 100 мм, h =125мм.
Определим геометрические характеристики сечения:
Площади сечений:
нижней растянутой обшивки – At,inf = bd,inf ht,inf = 500 10 = 5000 мм2;
верхней сжатой обшивки – At,sup = bd,sup ht,sup = 360 10 = 3600 мм2;
ребра - A = b h = 100 125= 12500 мм2;
Статические моменты обшивок и каркаса (St,inf, St,sup, Sω), относительно нижней грани (оси у):
;
;
;
Положение нейтральной оси сечения конструкции без учёта податливости соединений обшивок с каркасом:
,
Приведенные (к материалу каркаса) статические моменты обшивок, относительно нейтральной оси, положение которой определялось по формуле без учёта податливости:
Моменты инерции поперечного сечения обшивок, вычисленные относительно нейтральной оси у0, положение которой определяли без учёта податливости:
верхней обшивки:
нижней обшивки:
Момент инерции ребра относительно нейтральной оси без учёта податливости:
Приведенный (к материалу каркаса) момент инерции сечения плиты, вычисленный относительно оси у0, положение которой определяли без учёта податливости:
Определим коэффициент, учитывающий распространение усилий между каркасом и обшивками:
,
где nc/ – число срезов элементов соединений в каждом шве на половине пролёта;
Асбестоцементную обшивку прикрепляют к каркасу оцинкованными шурупами, которые обладают податливостью, необходимой для соединения разнородных материалов. По /1, п.4.6./ подбираем длину и диаметр шурупов: d=4 мм, l=40 мм.
По /4, п.6.7/:
Расстояние от оси шурупа до края асбестоцементной обшивки должно быть не менее 4d=4·4=16 мм и не более 10d=10·4=40 мм.
Расстояние между осями шурупов не менее 30d=30·4=120 мм и не более 30δ=30·10=300 мм.
Принимаем шаг шурупов 180 мм и расстояние от оси шурупа до края асбестоцементной обшивки 30 мм, что удовлетворяет условиям /4, п.6.7/. Общее число шурупов на одну плиту n=28, на половине пролёта nc/=14.
η – коэффициент, определяемый по чертежу 3 /4/ в зависимости от диаметра элемента соединения;
km – коэффициент, принимаемый для элементов соединения из стали равным 1,0;
Определяем ограничение на коэффициент m:
Коэффициент m следует принимать:
для расчета прочности каркаса принимаем m0 = 0,22;
для расчета прочности обшивок принимаем m = 0,79.
Определение геометрических характеристик сечения с учётом податливости (m=0,79)
Определение нового положения нейтральной оси с учетом податливости соединений обшивок с каркасом:
Моменты инерции поперечного сечения относительно нейтральной оси yt, положение которой определяется с учётом податливости соединений:
ребра:
верхней обшивки:
нижней обшивки:
Определим коэффициент β :
