Висновок:

1. Яку фізичну величину Ви визначали? Описати, яким чином Ви це робили.

2. Дати аналіз отриманим даним. Для чого Ви розраховували похибки?

Контрольні запитання

1. Дати характеристику для послідовного з’єднання провідників.

2. Дати характеристику для паралельного з’єднання провідників.

3. Розв’яжіть задачі:

а) Електричний чайник має в нагрівнику дві секції. Якщо вони з’єднані паралельно, то вода в чайнику закипає за 8 хв, а якщо послідовно – то за 50 хв. За який час закипить вода, якщо ввімкнено одну з секцій?

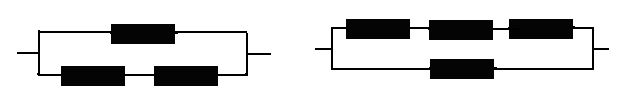

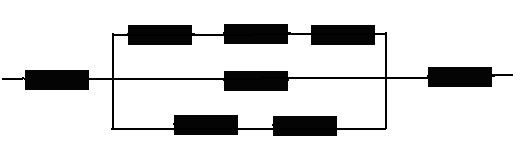

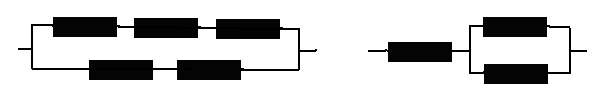

б) Яку потужність споживає кожний з резисторів? Опір кожного з резисторів 10 Ом, до кола прикладена напругу 30 В. Яка кількість теплоти виділяється на кожному з резисторів за 1 годину роботи?

4. Заповніть таблицю.

Запишіть фізичні величини, які необхідно виміряти, щоб експериментально перевірити послідовне та паралельне з’єднання провідників, а також назви приладів, які вам знадобляться.

Фізична величина	Позначення	Одиниці вимірювання	Прилад для вимірювання фізичної величини

Лабораторна робота

Вивчення явища електромагнітної індукції

Мета роботи: експериментально вивчити явища електромагнітної індукції та самоіндукції

Завдання:

1. Вивчити явище електромагнітної індукції

2. Вивчити явище самоіндукції

Обладнання та інструменти: джерело постійного струму, міліамперметр, реостат, дві котушки з осереддям, два дугоподібні магніти,котушка з великим числом витків і замкнутим осереддям, з’єднувальні провідники

Вказівки на теоретичний матеріал:

1. Явище електромагнітної індукції

2. Явище самоіндукції

Теоретичні положення

Електромагні́тна інду́кція — виникнення електрорушійної сили у провіднику, що перебуває у змінному магнітному полі.

Явище електромагнітної індукції відкрив у 1831 році Майкл Фарадей. До того було відомо, що електричний струм у провіднику створює магнітне поле. Однак оберненого явища не спостерігалося. Постійне магнітне поле не створює електричного струму. Фарадей встановив, що струм виникає при зміні магнітного поля. Якщо підносити й віддаляти до рамки з провідного матеріалу постійний магніт, то стрілка підключеного до рамки вольтметра відхилятиметься, детектуючи електричний струм. Ще краще це явище проявляється, якщо вставляти (виймати) магнітне осердя в котушку з намотаним провідником.

Фарадей встановив кількісний закон електромагнітної індукції, описавши його рівнянням:

Правило Ленца на примере неподвижного проводящего контура, который находится в однородном магнитном поле, модуль индукции которого увеличивается во времени.

Рисунок 1. Иллюстрация правила Ленца. В этом примере а инд < 0. Индукционный ток Iинд течет навстречу выбранному положительному направлению і обхода контура

Правило Ленца отражает тот экспериментальный факт, что _инд и всегда имеют противоположные знаки (знак «минус» в формуле Фарадея). Правило Ленца имеет глубокий физический смысл – оно выражает закон сохранения энергии.

Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам.

1. Магнитный поток изменяется вследствие перемещения контура или его частей в постоянном во времени магнитном поле. Это случай, когда проводники, а вместе с ними и свободные носители заряда, движутся в магнитном поле. Возникновение ЭДС индукции объясняется действием силы Лоренца на свободные заряды в движущихся проводниках. Сила Лоренца играет в этом случае роль сторонней силы.

Самоиндукция является важным частным случаем электромагнитной индукции, когда изменяющийся магнитный поток, вызывающий ЭДС индукции, создается током в самом контуре. Если ток в рассматриваемом контуре по каким-то причинам изменяется, то изменяется и магнитное поле этого тока, а, следовательно, и собственный магнитный поток, пронизывающий контур. В контуре возникает ЭДС самоиндукции, которая согласно правилу Ленца препятствует изменению тока в контуре.

Собственный магнитный поток Φ, пронизывающий контур или катушку с током, пропорционален силе тока I:

Φ = LI.

Коэффициент пропорциональности L в этой формуле называется коэффициентом самоиндукции или индуктивностью катушки. Единица индуктивности в СИ называется генри (Гн). Индуктивность контура или катушки равна 1 Гн, если при силе постоянного тока 1 А собственный поток равен 1 Вб:

1 Гн = 1 Вб / 1 А.

В качестве примера рассчитаем индуктивность длинного соленоида, имеющего N витков, площадь сечения S и длину l. Магнитное поле соленоида определяется формулой

B = μ0 I n,

где I – ток в соленоиде, n = N / e – число витков на единицу длины соленоида.

Магнитный поток, пронизывающий все N витков соленоида, равен

Φ = B S N = μ0 n2 S l I.

Следовательно, индуктивность соленоида равна

L = μ0 n2 S l = μ0 n2 V,

где V = Sl – объем соленоида, в котором сосредоточено магнитное поле. Полученный результат не учитывает краевых эффектов, поэтому он приближенно справедлив только для достаточно длинных катушек. Если соленоид заполнен веществом с магнитной проницаемостью μ, то при заданном токе I индукция магнитного поля возрастает по модулю в μ раз; поэтому индуктивность катушки с сердечником также увеличивается в μ раз:

Lμ = μ L = μ0 μ n2 V.

ЭДС самоиндукции, возникающая в катушке с постоянным значением индуктивности, согласно закона Фарадея равна

ЭДС самоиндукции прямо пропорциональна индуктивности катушки и скорости изменения силы тока в ней.
