Многофункциональная тиражируемая система автоматизации лабораторного эксперимента Назначение и область применения
Многофункциональная тиражируемая система автоматизации (СА) предназначена для: - автоматизации учебных лабораторий; - автоматизации научных экспериментальных стендов.
Область применения: тепло-, электро- и радиофизический эксперимент, комплексные испытания энергоустановок.
Структура и состав системы

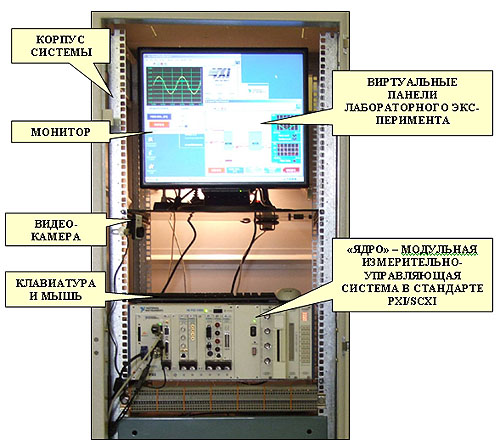

Система представляет собой стандартный 19'' телекоммуникационный шкаф, внутри которого расположен крейт (ядро системы) магистрально-модульного стандарта PXI с возможностью установ-ки модулей согласования сигналов SCXI, видеокаме-ра, блок коннекторов для подключения сигналов от датчиков и исполнительных механизмов, сенсорный ЖК экран и органы управления (клавиатура, мышь).

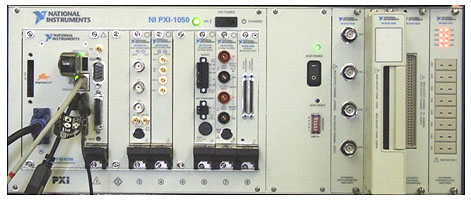

В базовом универсальном варианте крейт содержит следующие модули: • контроллер - промышленный компьютер класса P4; • многофункциональный измерительно-управляющий модуль (АЦП, ЦАП, счетчики-таймеры); • модуль прецизионного цифрового вольтметра (7,5 цифр) • модуль 64 канального мультиплексора с низким уровнем шума; • модуль цифрового осциллографа.
В крейте имеются резервные слоты для установки специализированных модулей под конкретную задачу.

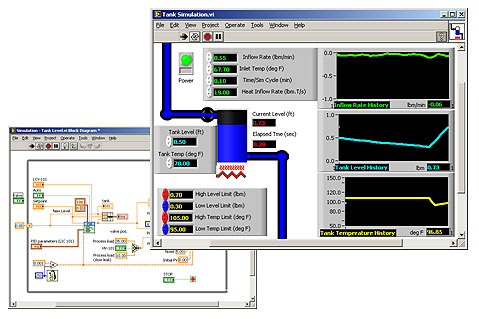

Программное обеспечение разработано в среде LabVIEW, представляющем собой высокоэффективную среду графического программирования, в которой можно создавать гибкие приложения для измерений, управления и тестирования с минималь-ными временными затратами.
Особенности системы
• магистрально-модульная архитектура, соответ-ствующая международным стандартам VXI, PXI, SCXI; PC/104, GPIB; • используется инструментально-программная среда LabVIEW; • многофункциональность гибкость, возможность развития, адаптивность под различные экспериментальные задачи; • возможность работы в режиме автоматизированного лабораторного практикума с удаленным компьютерным доступом (АЛП УД); • возможность тиражирования СА методом системной интеграции.
Примеры применения
• АЛПУД по курсу «Механика жидкости и газа» - исследование структуры турбулентности.
• Программно-технический МГД-комплекс для исследования гидродинамики и теплообмена жидких металлов в магнитных полях с возможностью АЛПУД.
• Диагностика энергетических объектов.
Автоматизированная система управления технологическим процессом.
Автоматизированная система управления технологическим процессом (АСУ ТП) — комплекстехнических и программных средств, предназначенный для автоматизации управления технологическим оборудованием на промышленных предприятиях. Может иметь связь с более глобальной автоматизированной системой управления предприятием (АСУП).
Под АСУ ТП обычно понимается комплексное решение, обеспечивающее автоматизацию основныхопераций технологического процесса на производстве в целом или каком-то его участке, выпускающем относительно завершённый продукт.
Термин «автоматизированный», в отличие от термина «автоматический», подчёркивает необходимость участия человека в отдельных операциях, как в целях сохранения контроля над процессом, так и в связи со сложностью или нецелесообразностью автоматизации отдельных операций.
Составными частями АСУ ТП могут быть отдельные системы автоматического управления (САУ) и автоматизированные устройства, связанные в единый комплекс. Такие как системы диспетчерского управления и сбора данных (SCADA), распределенные систы управления (DCS), и другие более мелкие системы управления ( например системы на программируемых логических контроллерах (PLC)). Как правило, АСУ ТП имеет единую систему операторского управления технологическим процессом в виде одного или нескольких пультов управления, средства обработки и архивирования информации о ходе процесса, типовые элементы автоматики: датчики, устройства управления, исполнительные устройства. Для информационной связи всех подсистем используются промышленные сети.
Также, не следует путать конкретно термины "АСУ ТП" и "КИПиА" (контрольно-измерительные приборы и автоматика) в плане специализации работников промышленных предприятий - разделение по сферам деятельности, в основном, ведётся на технологическом уровне: специалисты АСУ ТП обслуживают контроллерное оборудование, программное обеспечение, АРМ и их поддержку, в то время как в юрисдикции специалистов КИПиА находится остальное оборудование и принадлежности, также попадающих под общий термин "АСУ ТП". В частности, на многих промышленных предприятиях используется следующий принцип: "Всё, что от контроллера до клеммников - АСУ ТП, после - КИПиА и других служб".
