Испытание пожарного пояса и карабина.

Пояса пожарные и поясные карабины испытываются на прочность один раз в год.

Для испытания пояс надевают на прочную консольную или балочную конструкцию диаметром не менее 300 мм и застегивают на пряжку.

К карабину, закрепленному на полукольце пояса, подвешивается без рывков груз 350 кг на 5 мин. После снятия нагрузки на поясе не должно быть никаких разрывов и других повреждений поясной ленты, пряжек, заклепок и др. Карабин не должен иметь изменений формы и целостности материала. Затвор карабина должен свободно открываться и плотно закрываться.

Испытание поясов, карабинов может производиться на стенде с помощью динамометра.

Ручные пожарные лестницы

Для подъема пожарных в верхние этажи и на крыши горящих зданий, а также при проведении спасательных работах применяются ручные пожарные лестницы.

На вооружении подразделений пожарной охраны имеются три вида ручных пожарных лестниц: лестница палка (ЛП), лестница-штурмовка (ЛШ) и трехколенная выдвижная лестница (Л-3К или Л-60).

Для обеспечения оперативности и безопасности действий, пожарных при подъеме и работе на высоте ручные лестницы должны быть простыми по устройству, сравнительно легкими, прочными и устойчивыми.

Для изготовления лестниц используются высококачественные сорта различных пород древесины или легкие высокопрочные металлы.

Деревянные тетивы лестниц изготовляют из сосны, допускается изготовление тетив из отдельных склеенных планок. Ступени выполняют из древесины твердых пород (дуб, ясень, бук) первого сорта. Деревянные детали лестниц подвергают горячей пропитке натуральной олифой с последующим покрытием бесцветным лаком.

Металлические лестницы по сравнению с деревянными более прочные, легкие и долговечные. Недостатками металлических лестниц являются электропроводность и возможность образования коррозии во внутренних полостях металлических элементов конструкций.

Классификация ручных пожарных лестниц

  Лестница-палка (ЛП) является деревянной одноколенной складной приставной лестницей. В раздвинутом виде ее применяют, как правило, для подъема пожарных в окно первого этажа здания или внутри помещения, а в сложенном виде используют для пробивания деревянных перегородок или отбивания штукатурки.

Лестница-палка состоит из двух деревянных тетив овального сечения и восьми ступеней шарнирно соединенных с тетивами.

1,2-тетивы; 3-шарнир; 4-ступень; 5-деревянная накладка;

6-стяжка; 7-наконечник; 8-металлическая накладка

Особенностью лестницы является шарнирное крепление ступеней в продольной плоскости тетив, что позволяет сближать их до полного смыкания при складывании лестницы в виде палки овального сечения.

При складывании лестницы ступени ее помещаются в треугольные пазы с внутренней стороны тетив. На одном конце каждой тетивы при помощи металлического наконечника (7) и стяжки (6) крепят деревянную накладку (5). Другие концы тетив скошены по углом 45 град. и защищены металлическими накладками (8).

Шарниры представляют собой металлическую втулку, плотно вставленную на конец ступени. Через втулку в тетиву пропущена ось шарнира, концы которой расклепаны с образованием полукруглой головки. Во избежание смятия деревянных тетив под расклепанные головки подложены шайбы.

Техническая характеристика лестницы-палки

длина лестницы, мм:

в сложенном виде …………………… 3400

в развернутом состоянии ………….. 3116

расстояние между тетивами, мм ………. 250

шаг между ступенями, мм ……………… 310

масса, кг не более ………………………. 10,5



Лестница-штурмовка представляет собой приставную лестницу, снабженную в верхнем конце крюком для подвешивания ее за подоконник или проемы и выступы зданий и сооружений.

Она предназначена для подъема пожарных по наружной стене через оконные проемы, балконы в этажи зданий и сооружений, а также обеспечения работ при вскрытии кровли на крутых крышах.

Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей так называемый комбинированный способ.

Она состоит из двух тетив, соединенных между собой тринадцатью ступенями, которые закреплены в отверстиях тетив путем развальцовки. Для увеличения прочности конструкции лестницы тетивы ее стянуты металлическими стяжками. По внутренней стороне тетив в пазах проложены стальные канатики диаметром 3 мм, которые предотвращают обрыв тетивы в случае ее поломки. Нижние концы тетив заострены и снабжены металлическими башмаками, а верхние окантованы накладками.

На трех верхних ступенях крепится крюк, состоящий из хвостовой и рабочей части. В хвостовой части для уменьшения деформации ступеней приварены коробчатые втулки. Для уменьшения массы крюка в его рабочей части просверлены отверстия. С двух сторон приварены продольные полосы для жесткости крюка. На нижней стороне крюка расположены зубья, предотвращающие скольжение его по опорной поверхности.

Техническая характеристика

длина, мм ………………….. …………...4100

ширина, мм ……………………………. 300

вылет крюка, мм ……………. …………. 600

расстояние между ступенями, мм ……. 340

масса, кг, не более ……………………….. 10

Трехколенная выдвижная лестница предназначена для подъема пожарных в окно третьего этажа или на крышу двухэтажного здания при проведении спасательных работ или тушения пожара.

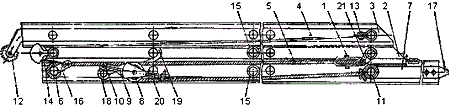

Лестница состоит из комплекта трех колен (нижнего, среднего и верхнего) и механизма выдвигания и останова. Тетивы каждого колена имеют 12 ступеней и скреплены металлическими стяжками.

При выдвигании и сдвигании каждое колено скользит между тетивами предыдущего. Нижние концы тетив нижнего колена снабжены металлическими башмаками для обеспечения устойчивого положения лестницы. Верхние концы верхнего колена имеют стенные упоры, предотвращающие боковое скольжение лестницы по стене.

Механизм выдвигания и сдвигания колен состоит из трех блоков, каната и троса. Для ограничения выдвигания на коленах имеются упорные сухари.

Среднее колено выдвигается при помощи пенькового каната, верхнее колено выдвигается и удерживается относительно среднего колена стальным тросом. Выдвинутую лестницу фиксируют на нужной высоте с помощью механизма останова, который смонтирован на второй от низа ступени среднего колена.

При необходимости прекратить выдвигания колен лестницы снимают усилия силовой веревки, и валик останова с крюком захвата под действием возвратной пружины вернется в исходное положение. Возвращенный в исходное положение крюк подхватит одну из ступенек лестницы, обеспечив их останов и надежную фиксацию.

Для сдвигания колен лестницы необходимо сначала при помощи силовой веревки их несколько приподнять, а затем, постепенно уменьшая усилие на веревке, обеспечить плавное сдвигание колен лестницы.

Техническая характеристика лестницы

длина лестницы, м:

- в сложенном виде ……………….. 4,38

- в развернутом состоянии ………..10,7

ширина, мм ………………………….480

шаг между ступенями, мм … ..……..350

масса, кг, не более …………………...48
