Приложение 2 Зависимость толщины линзы от рефракции
Рефракция положительной линзы, дптр. |
Толщина линзы по центру, мм |
Рефракция отрицательной линзы, дптр. |
Толщина линзы по центру, мм |
От 0,25 до 0,75 |
1,5 |
От 0,25 до 0,75 |
1,6 |
От 1,0 до 2,0 |
2,0 |
От 1,0 до 1,75 |
1,5 |
От 2,25 до 3,0 |
2,5 |
От 2,0 до 2,75 |
1,4 |
От 3,25 до 4,0 |
3,0 |
От 3,0 до 3,75 |
1,3 |
От 4,25 |
3,3 |
От 4,0 до 4,75 |
1,2 |
От4,5 до 4,75 |
3,5 |
От 5,0 до 5,5 |
1,1 |
Графическое построение очковой линзы
Выполняется на миллиметровке в масштабе 1:1 или 2:1. В верхнем правом углу следует привести все расчетные данные. Построения производятся с учетом требований геометрической оптики.
Необходимо построить очковую линзу с преломляющими поверхностями, найти положение фокусов F и F', и положение главных плоскостей НН'.
Графическое построение очковой линзы должно являться подтверждением аналитического расчета.
Приложение 3

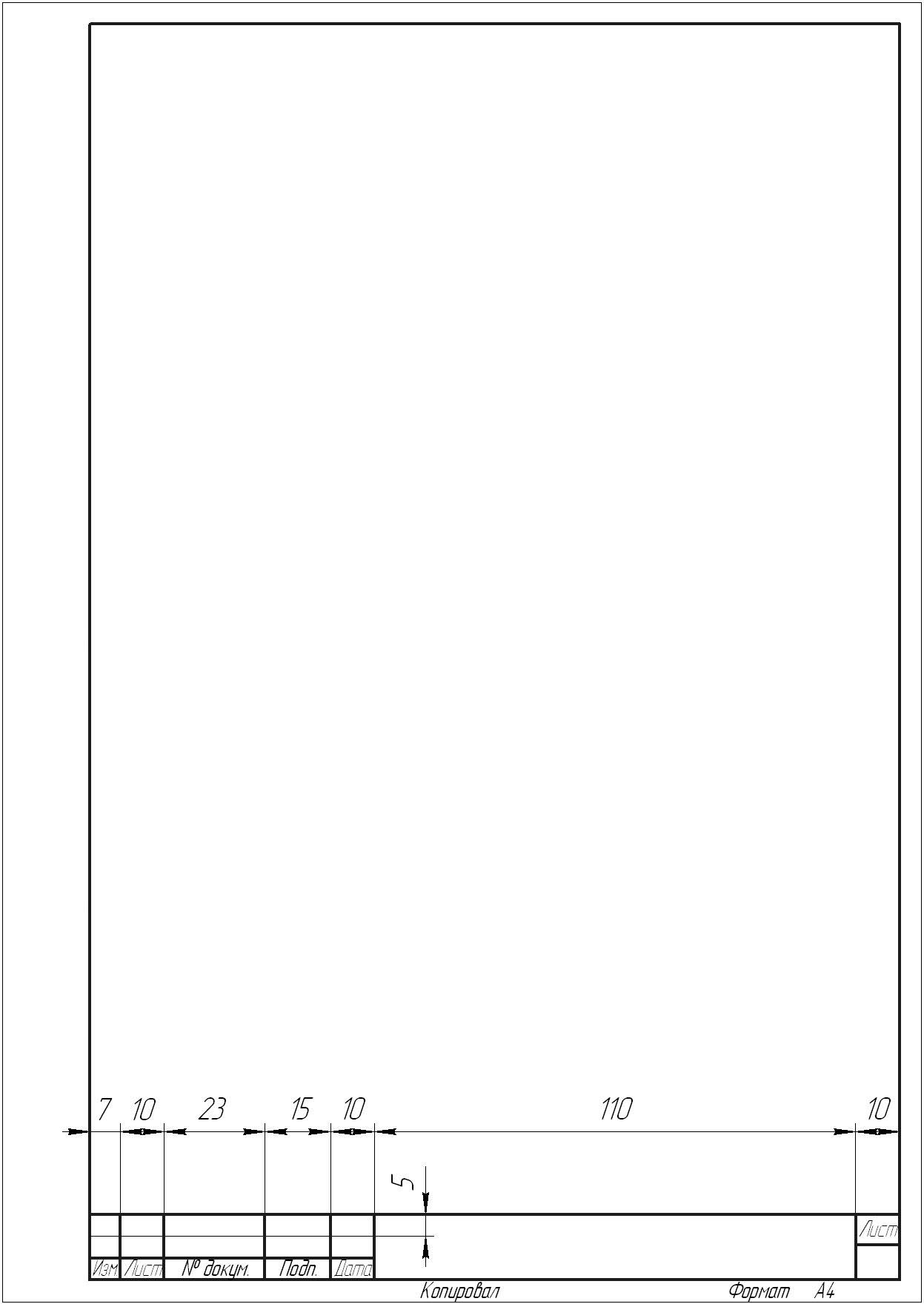

Оформление текстового документа по форме 1
Приложение 4

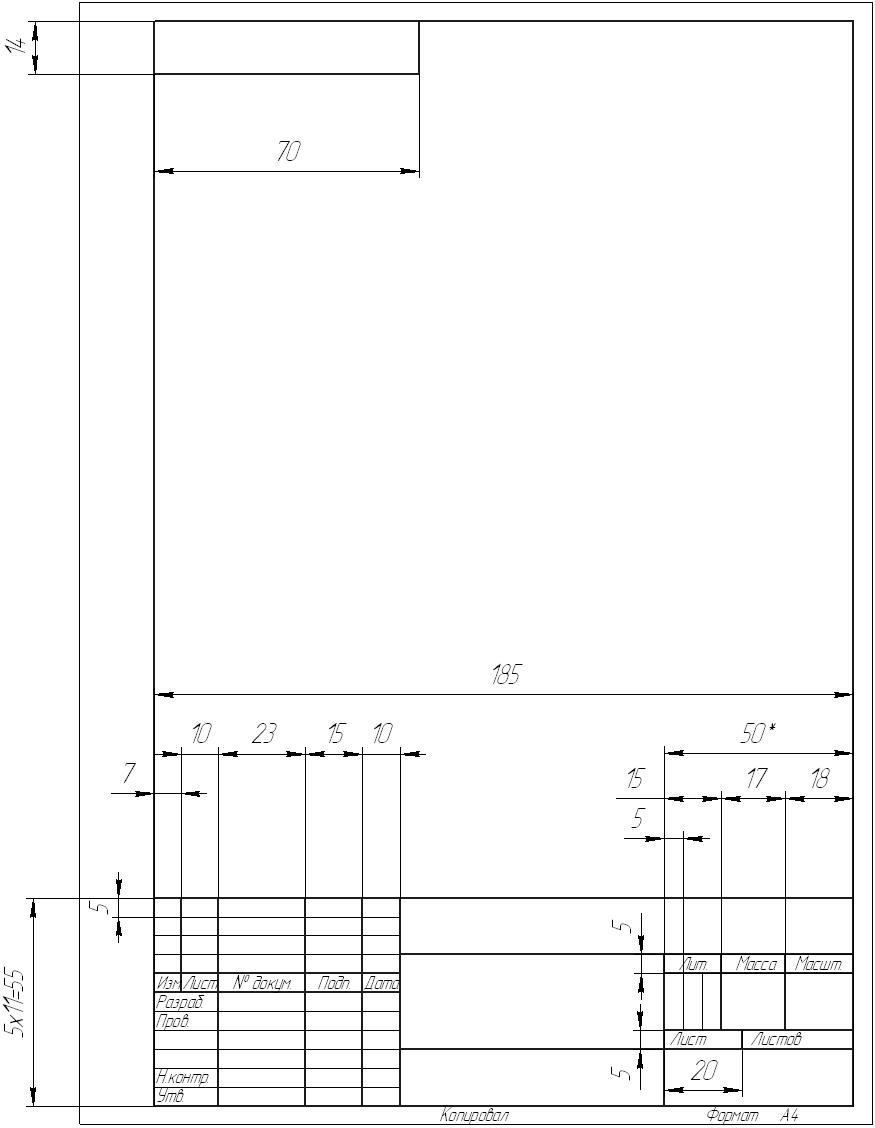

Оформление текстового документа по форме 2
Приложение 5

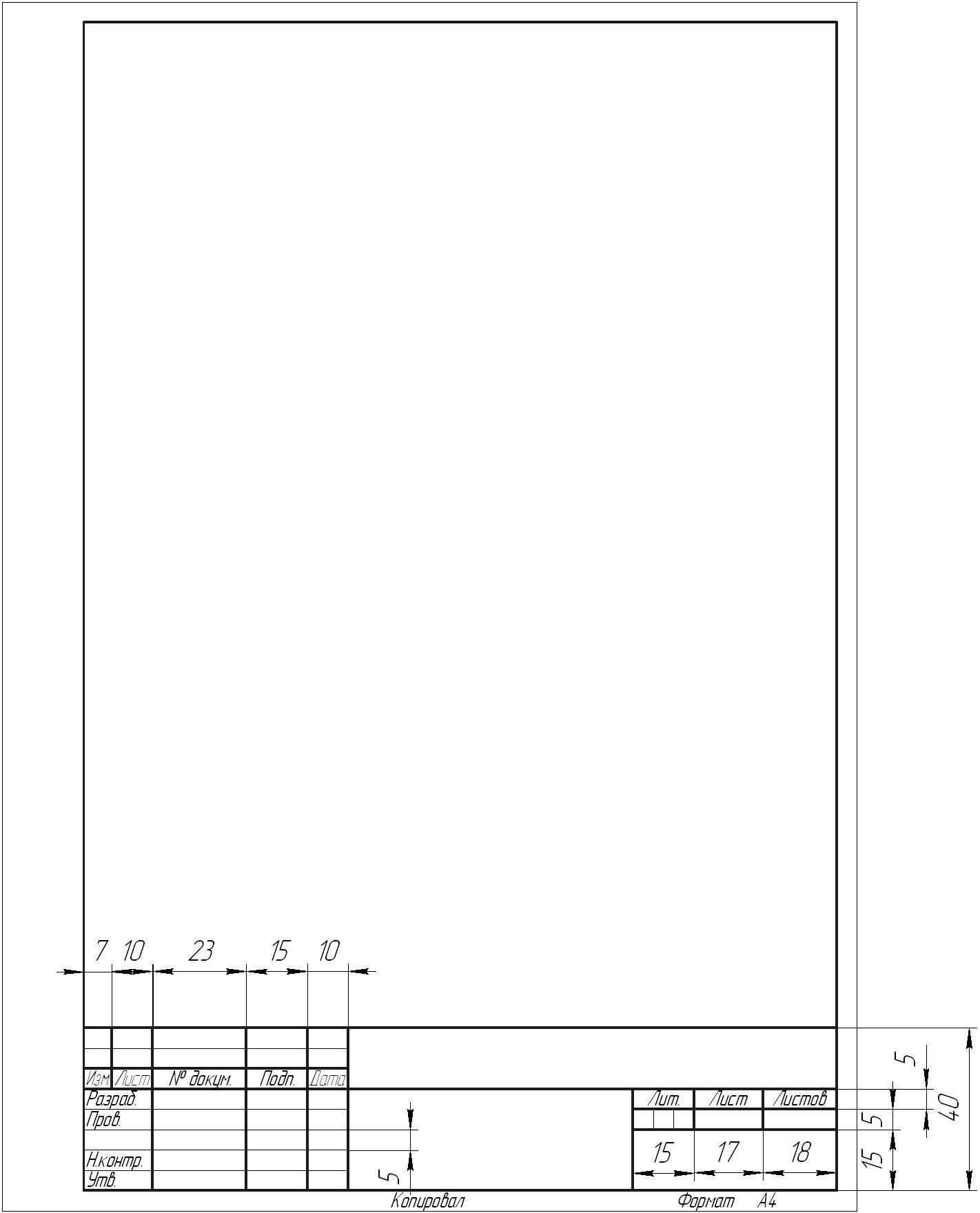

Оформление первого листа чертежа
Литература
Аветисов Э.С.,Розенблюм Ю.З. Оптическая коррекция зрения. – М: Медицина, 1981. – 200 с., ил.
Беломестнов Е.М., Очковые линзы – М: Оптик Пресс, 2000. – 136 с. /Мир оптика/
Власов В.А., Материаловедение корригирующих средств. - М: Медицина, 1978. – 256 с., ил.
Ефремов А.А., Сальников Ю.В. Изготовление и контроль оптических деталей. - М: Высшая школа, 1983. – 255 с., ил.
Мо Джали, Очковые линзы и их подбор – СПб: РА Веко 2010. – 304 с.
Модель Д.М., Краткий справочник медицинского оптика - Л.: Медицина, 1970. – 415 с.: ил.
Сулим А.В., Производство оптических деталей. - М: Высшая школа, 1975. – 316 с.: ил.
Технология изготовления очков. Под ред. Л.С. Урмахера. - М: Медицина, 1990. – 320 с.: ил.
Технология оптических деталей. Под редакцией М.Н.Семибратова – М: Машиностроение 1978. – 320 с.: ил.
Урмахер Л.С., Айзенштат А.И. Оптические средства коррекции зрения. – М: Медицина, 1990. – 256 с., ил.
Урмахер Л.С., Айзенштат А.И. Очковая оптика. – М: Медицина, 1982. – 192 с., ил.
ГОСТ Р 51932-2002 «Оправы корригирующих очков. Общие технические требования и методы испытаний». ИПК Издательство стандартов, 2002.
ГОСТ Р 53950-2010 «Оптика офтальмологическая. Линзы очковые нефацетированные готовые. Общие технические условия». ФГУП «Стандартинформ», 2011.
ГОСТ Р 51854-2001 «Линзы очковые солнцезащитные Технические требования. Методы испытаний». ИПК Издательство стандартов, 2002.
Технические описания и инструкции по эксплуатации на приборы и станки.
Периодические издания по профилю и специальности.
Каталоги продукции ведущих фирм производителей (линзы, оправы, оборудование, инструмент, расходные материалы).
