4 Выполнение сборочного чертежа сварного соединения

Приступая к выполнению сборочного чертежа, в первую очередь определяют количество изображения и выбирают масштаб.

Выполнение сборочного чертежа начинают с вычерчивания основных изображений, причем эти изображения разрабатывают одновременно. Построение основных изображений начинают с нанесения осевых линии и габаритных очерков изображений. Затем наносят выносные и размерные линии и проставляют размеры, на сборочном чертеже наносят только габаритные, установочные монтажные и присоединительные размеры (рисунок 15).

На сборочном чертеже все составные части сборочной единицы нумеруют. Номера позиций указывают на горизонтальных полках линий-выносок, проводимых от каждой детали сборочной единицы. Линия-выноска должна заходить на изображение детали и заканчиваться точкой, полки следует располагать вне контура изображения и группировать в виде колонок или строк по возможности на одной линии. Условное изображение сварного шва следует выносить на свободное от размеров и позиций место.

Пример выполнения сборочного чертежа сварного соединения приведен на рисунке 15.

Сборочный чертеж сварного соединения сопровождается спецификацией (см. рисунок 14). Спецификация – это основной конструкторский документ сборочной единицы, определяющий её состав. Спецификацию выполняют на отдельных листах формата А4, основная надпись для текстовых документов выполняется по форме 2 для первого листа и 2а для последующих листов (ГОСТ 2.104-68).

Наименование каждого раздела указывают в виде заголовка в графе "Наименование" и подчеркивают сплошной тонкой линией, например: "Документация", "Детали". Пример выполнения спецификации показан на рисунке 14.

Допускается в учебных чертежах и чертежах, содержащих небольшое количество соединяемых деталей размещать спецификацию на том же формате, что и чертеж, если он выполнен на формате А4, над основной надписью. Если детали сборочной единицы изготавливаются по данному сборочному чертежу, без рабочих чертежей, то необходимо проставить все размеры на все детали и в графе спецификации «Формат» для них проставляется «б/ч» (без чертежа), а графа «Обозначение» остается не заполненной.

Пример выполнения показан на рисунке 16.

Варианты для выполнения индивидуального задания расположены в приложении А.

Выписка из ГОСТ 5264-80 для выбора условного обозначения сварного шва расположена в приложении Б.

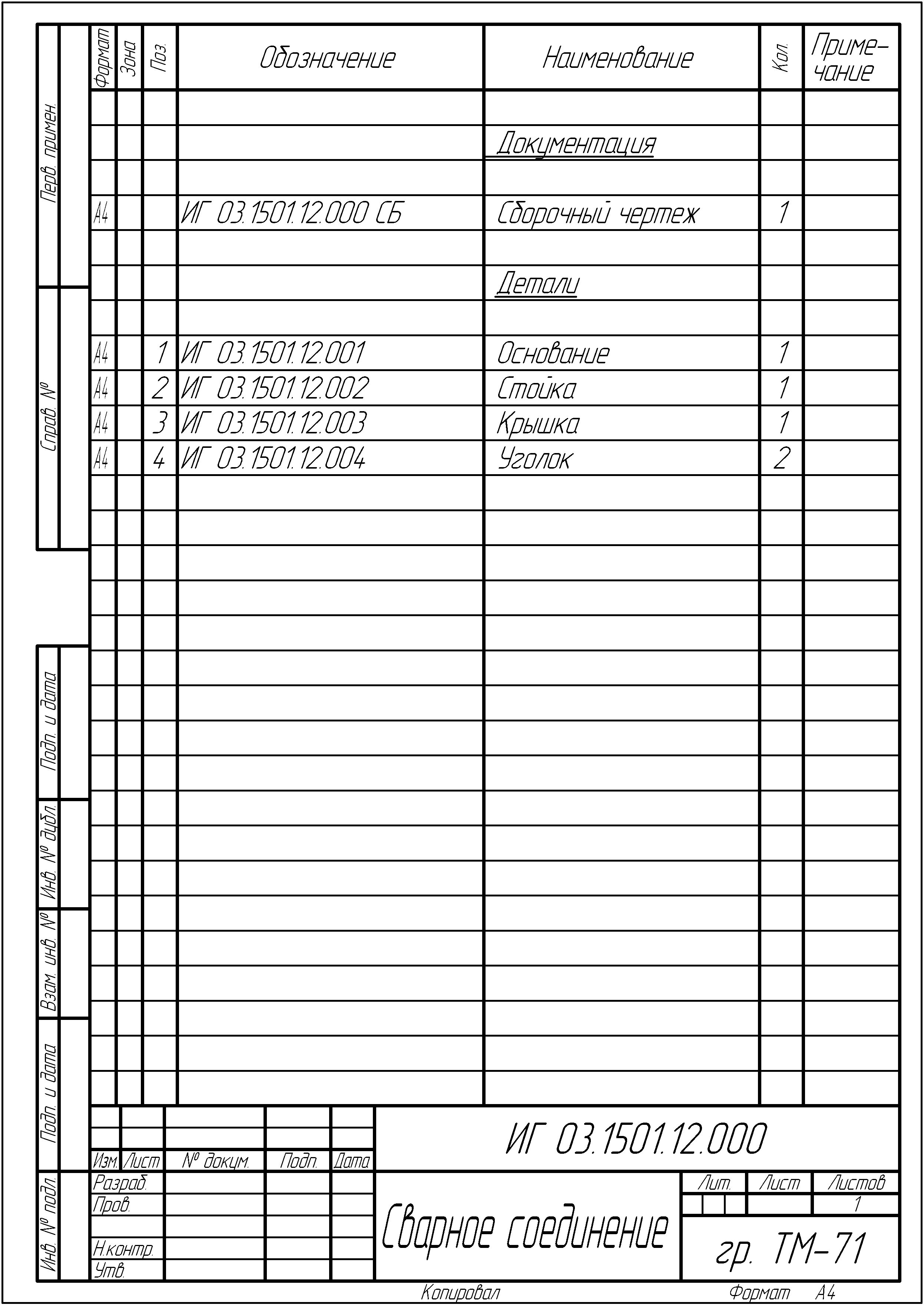

Рисунок 14 – Пример выполнения спецификации

Рисунок 15 – Пример выполнения сборочного чертежа

Рисунок 16 – Пример выполнения спецификации совмещенной со сборочным чертежом

Приложение А

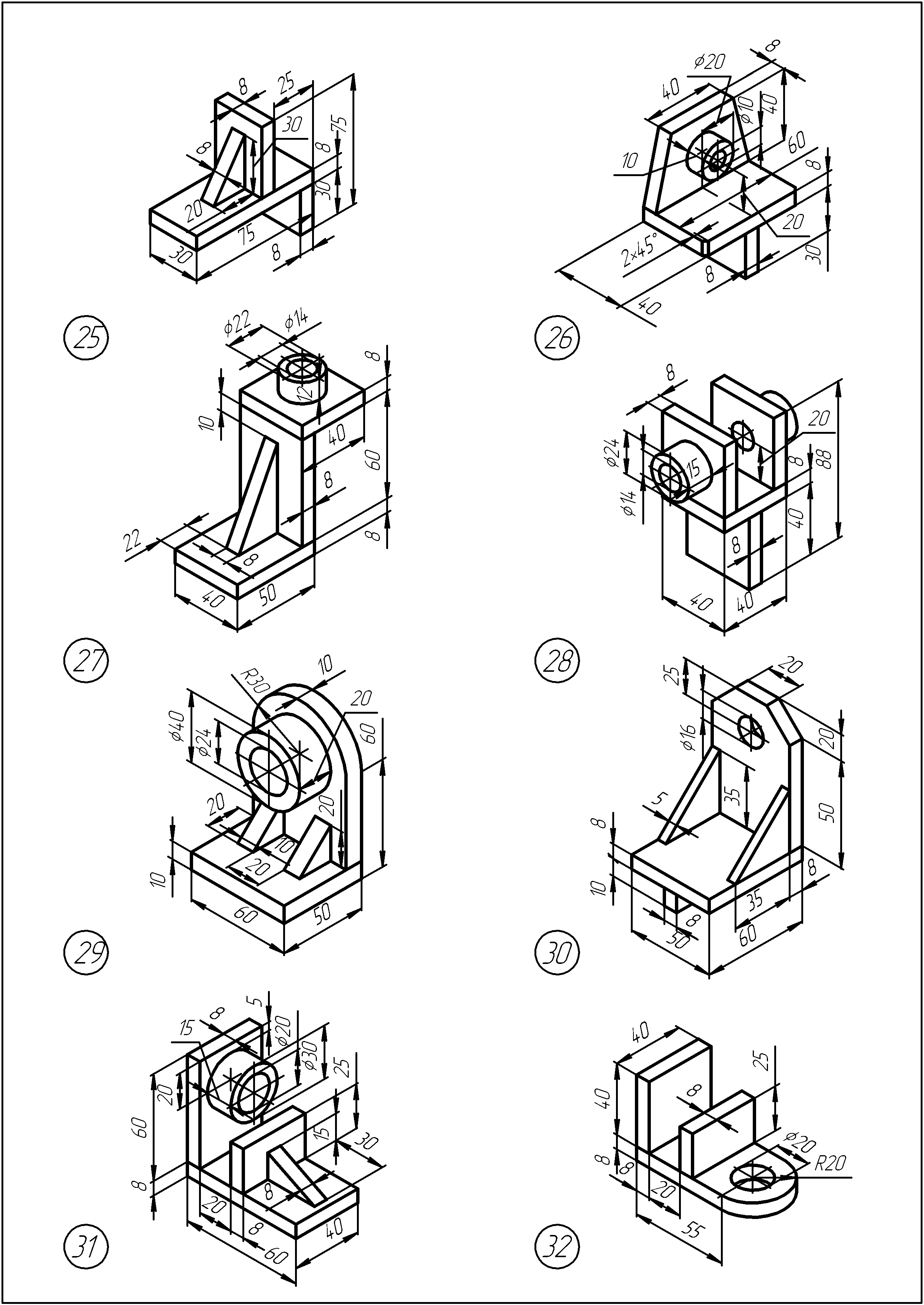

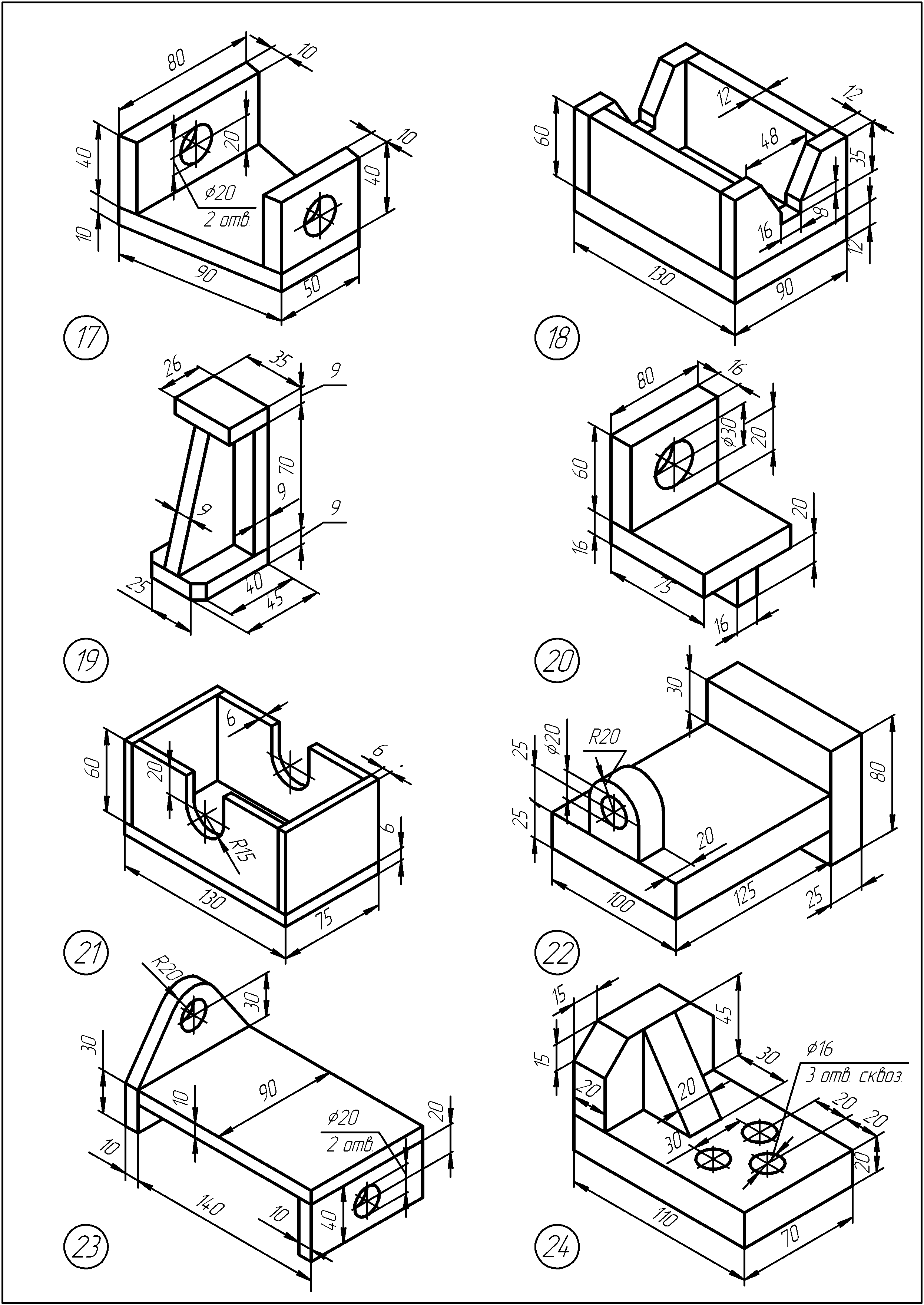

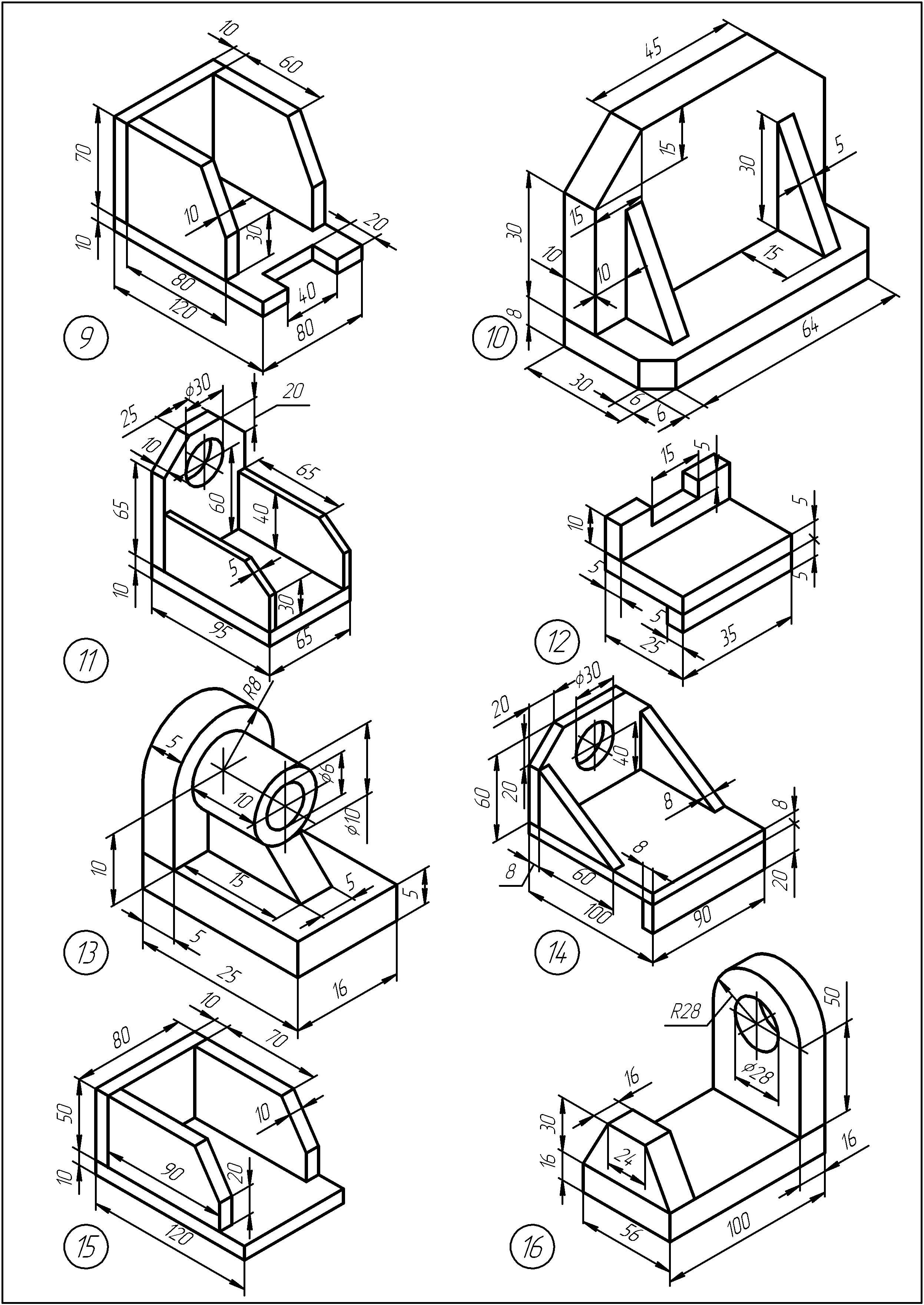

Варианты заданий для выполнения чертежа сварного соединения

Приложение Б

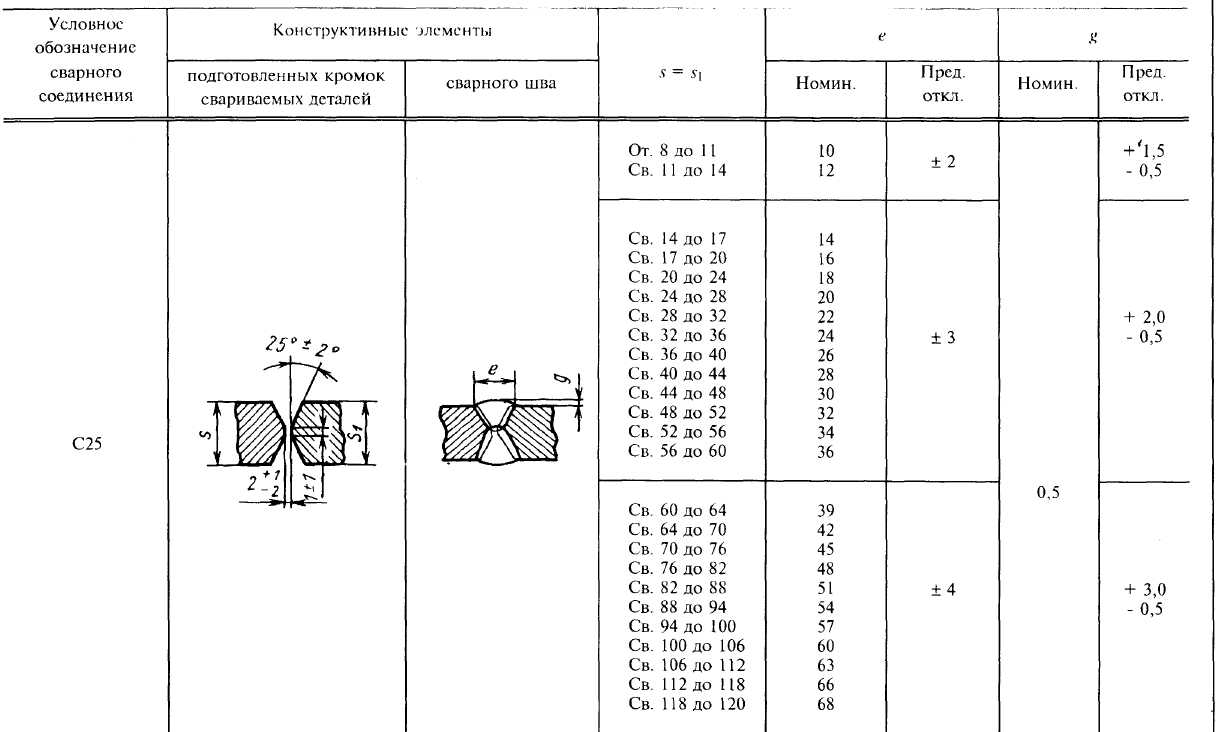

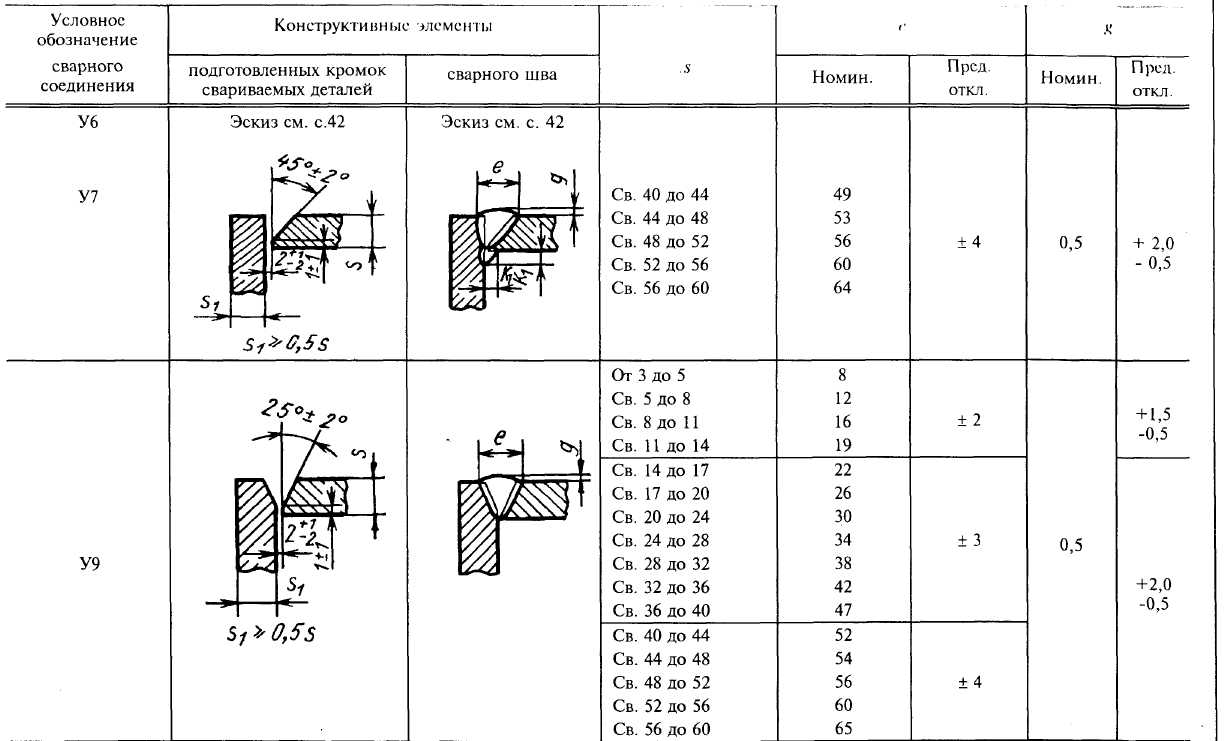

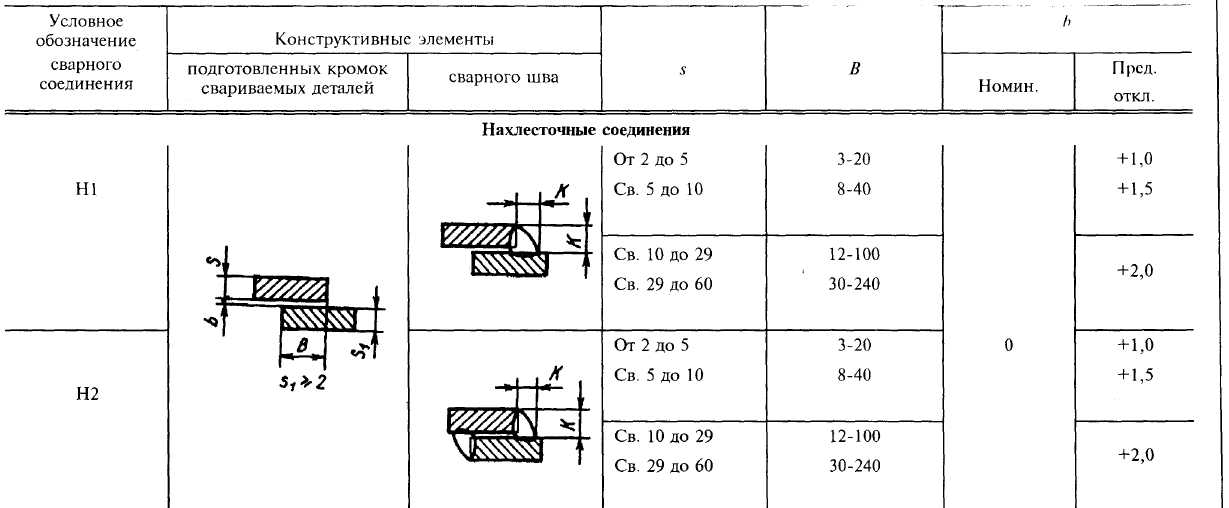

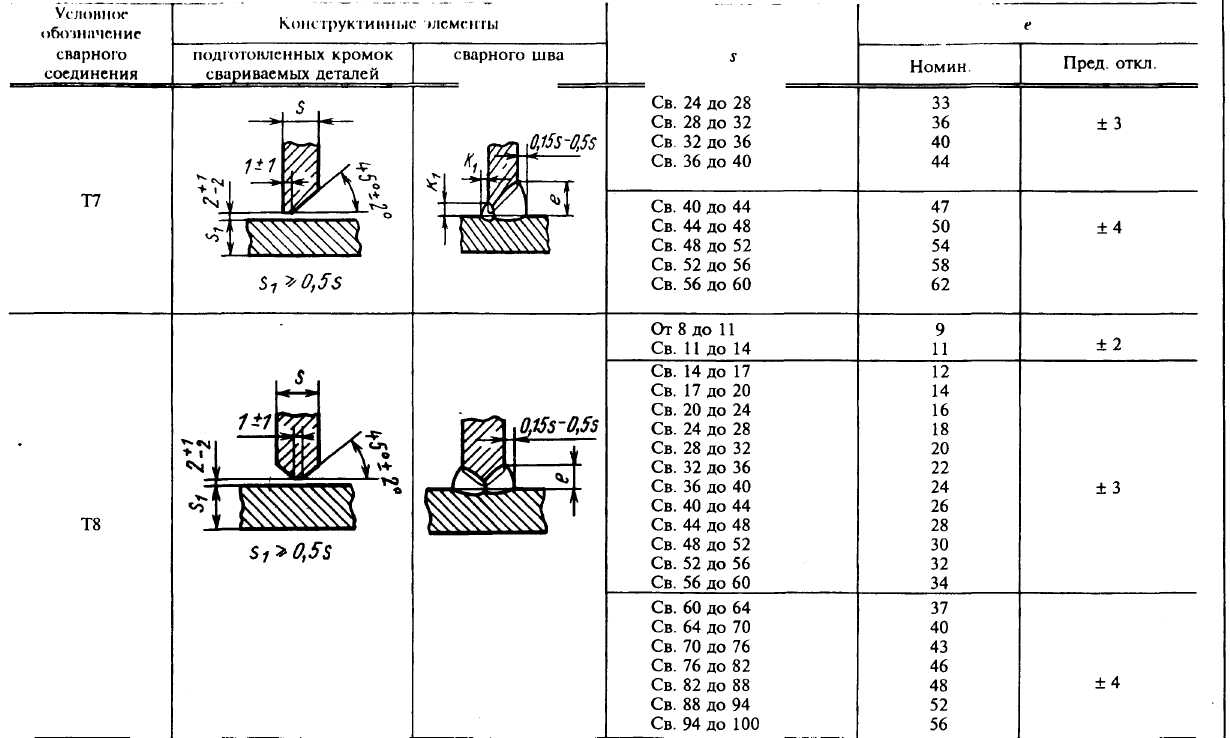

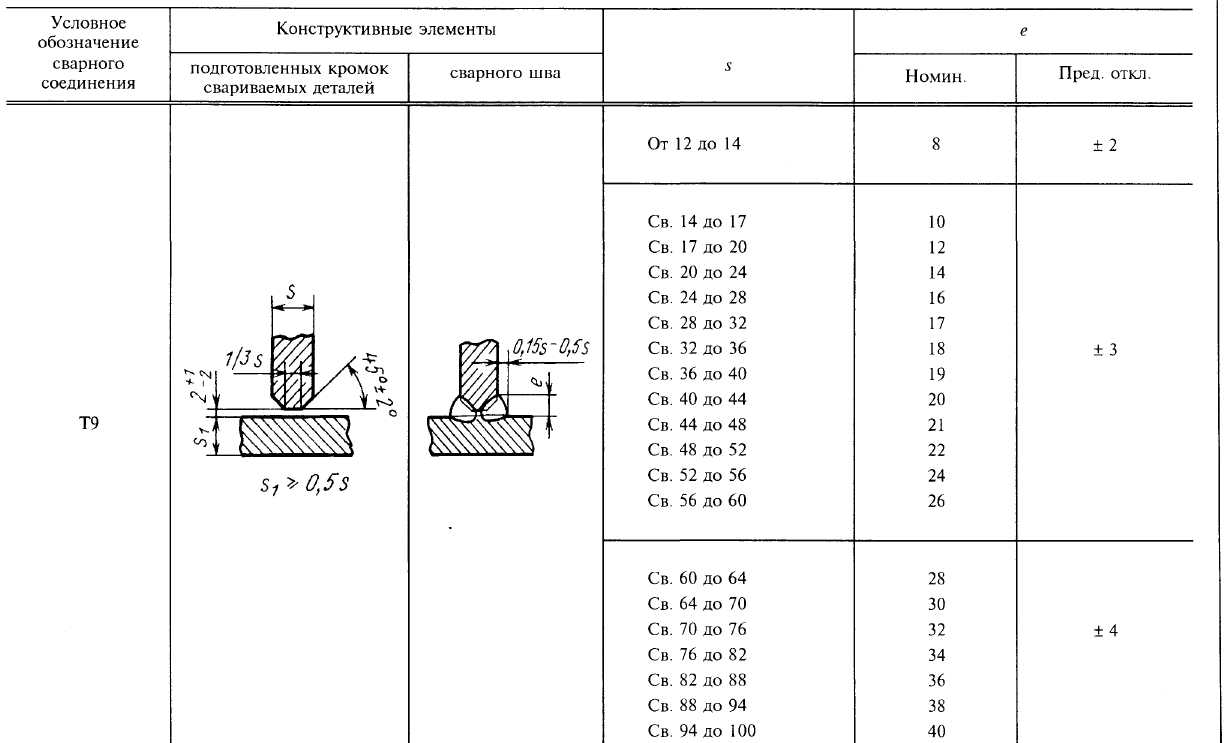

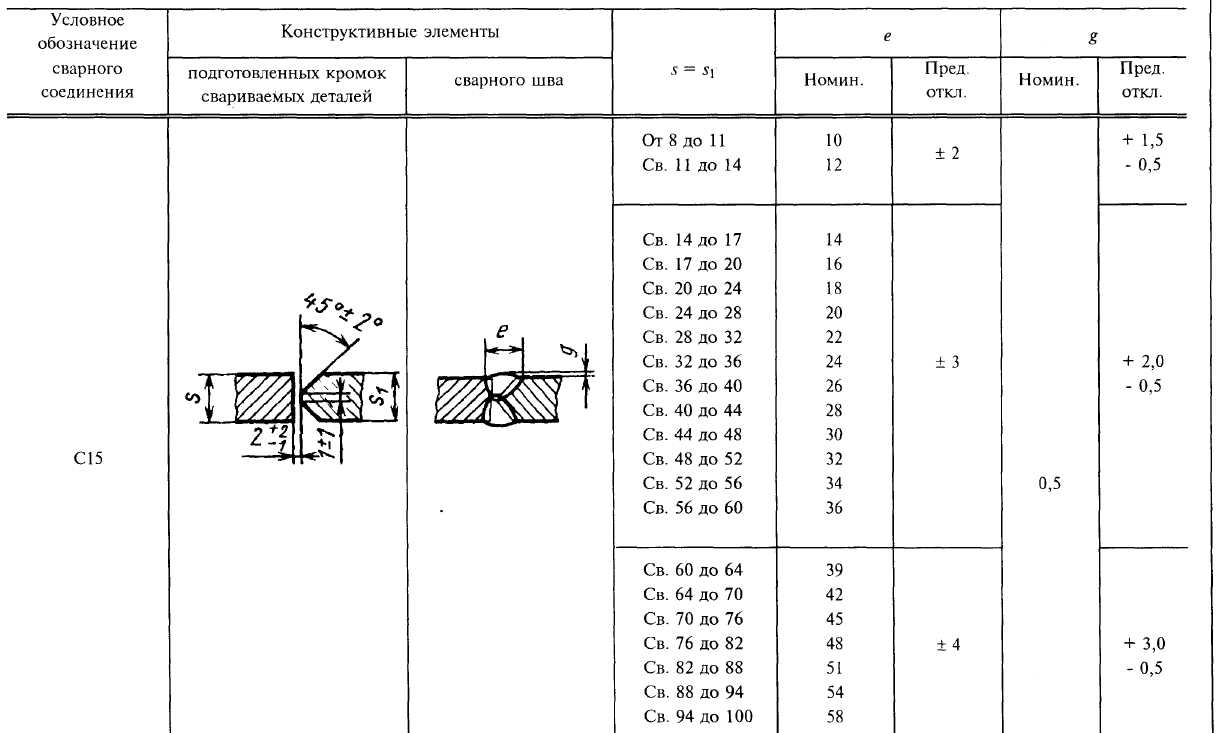

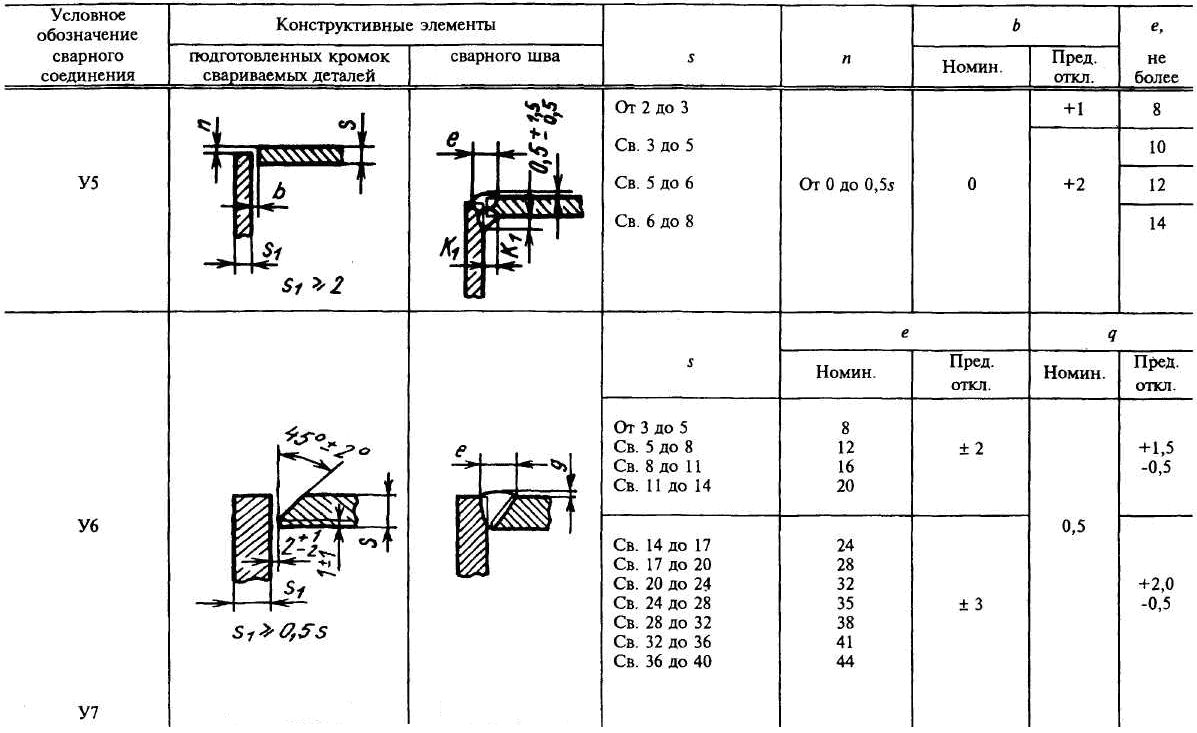

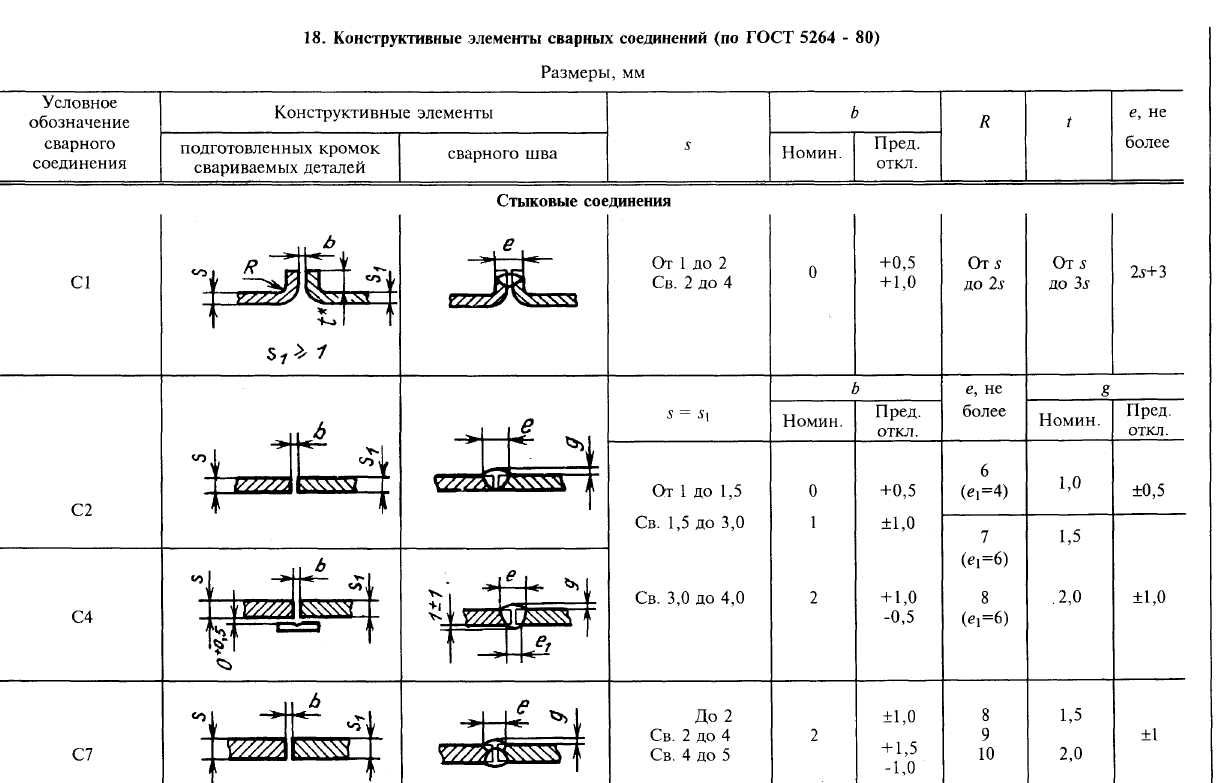

Конструктивные элементы сварных соединений выписка из ГОСТ 5264-80

При выборе обозначения сварного шва и определении его вида необходимо учитывать следующие моменты:

– ГОСТ 5264-80 предусматривает и другие конструктивные элементы свариваемых деталей;

– допускается выпуклость и вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета Кп, установленного при проектировании. Катетом Кп является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет Кп принимается любой из равных катетов, при несимметричном шве – меньший;

– допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30 % номинального значения;

– при подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ± 5°. При этом соответственно может быть изменена ширина шва е;

– допускается применять приведенные в таблице основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром от 0,8 до 1,4 мм (УП).

–
