3 Условные обозначения швов сварных соединений

3.1 Условное обозначение сварного шва

Каждый шов сварного соединения имеет определенное условное обозначение, которое наносят на полке линии-выноски, проведенной от изображения шва с лицевой стороны, и под полкой линии-выноски, проведенной от обратной стороны (рисунок 10).

Рисунок 10 – Размещение обозначения сварного шва

За лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку; двустороннего шва с несимметрично подготовленными кромками, принимают сторону, с которой производят сварку основного шва, двустороннего шва с симметрично подготовленными кромками может быть принята любая сторона.

3.2 Вспомогательные знаки сварных швов

ГОСТ 2.312—72 устанавливает вспомогательные знаки, используемые в обозначении шва и характеризующие его. Вспомогательные знаки для обозначения сварных швов приведены в таблице 1.

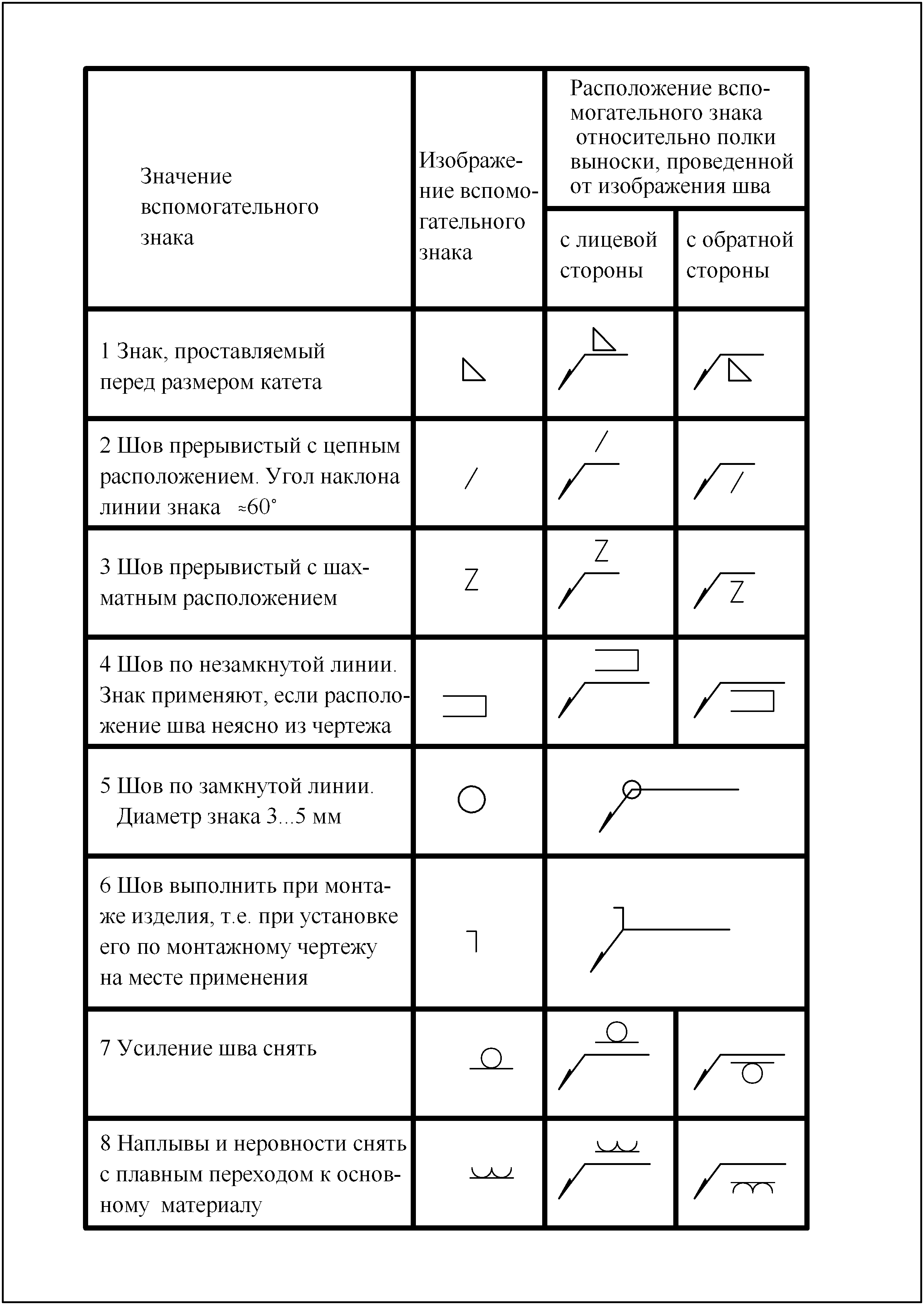

Таблица 1 – Вспомогательные знаки для обозначения сварных швов

3.3 Структура условного обозначения стандартного шва и сварной точки

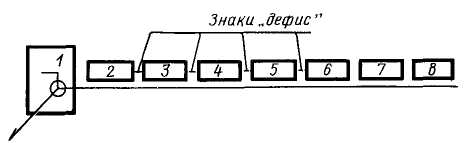

Структура условного обозначения стандартного шва и сварной точки показана на рисунке 11, где прямоугольники изображают место условного знака, описанного в таблице 1.

Рисунок 11 – Структура условного обозначения сварного шва

1 – Знаки 5 и 6;

2 – Обозначение стандарта на типы и конструктивные элементы швов сварных соединений;

3 – Буквенно-цифровое обозначение шва по предыдущему стандарту;

4 Условное обозначение способа сварки по этому же стандарту (можно не указывать);

5 – Для швов, тип которых характеризуется катетом шва, проставляется:

а) знак 1;

б) размер катета, мм.

6 – Для прерывистого шва проставляется:

а) размер длины элемента провариваемого участка l в мм (см. рисунок 9);

б) знак 2 или 3 (см. табл.1);

в) размер шага t мм (см. рисунок 9);

7 – Вспомогательные знаки 7, 8 (усиление шва снять, наплывы и неровности снять…) и шероховатость механической обработки поверхности шва;

8 – Знак 4 шов выполнен по незамкнутому контуру.

Сварочные материалы указывают на чертеже в технических требованиях или таблице швов. Допускается сварочные материалы не указывать.

При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от остальных одинаковых швов проводят линии-выноски с полками. Всем одинаковым швам присваивают один порядковый номер, который наносят:

а) на линии-выноске, имеющей полку с нанесенным обозначением шва,

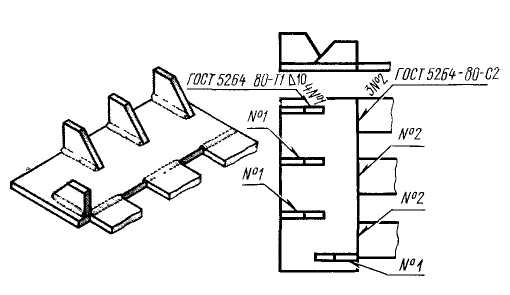

б) на полке-выноске, проведенной от изображения шва не имеющего обозначения, с лицевой стороны или с оборотной стороны. Количество одинаковых швов допускается указывать на линии-выноске, имеющей полку с нанесенным обозначением (рисунок 12).

Рисунок. 12 – Примеры обозначения сварных швов

3.4 Упрощения обозначений швов сварных соединений

При наличии на чертеже швов, выполняемых по одному и тому же стандарту, обозначение стандарта указывают в технических требованиях чертежа или таблице.

Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковые и изображены с одной стороны. При этом швы, не имеющие обозначения, отмечают линиями-выносками без полок (рисунок. 13).

Рисунок. 13 – Упрощенное обозначение сварных швов

На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и изображать швы только одной из симметричных частей изображения изделия.
