2. Рабочее задание

   1. . Исследовать неразветвленную электрическую цепь. Проверить выполнение закона Кирхгофа для напряжений.

   2. Исследовать разветвленную электрическую цепь

      1. Проверить выполнения законов Кирхгофа.

      2. Проверить метода наложения.

      3. Проверить метода эквивалентного генератора.

   3. Исследовать свойства источников ЭДС и тока.

3. Порядок выполнения работы

1. Исследование неразветвленной электрической цепи

   1. Собрать электрическую схему, начерченную при выполнении п.1.1.1. домашнего задания.

   2. Измерить:

      1. величину тока I, проходящего через резистивные элементы;

      2. напряжения на резистивных элементах.

Результаты измерений занести в соответствующие графы таблицы 3.

Таблица 3

	I, mA	UR1 (В)	UR2 (В)	UR3 (В)	Е1 (В)	Е2 (В)
Расчет
Эксперимент

3. Измерить вольтметром потенциалы точек схемы относительно общей точки (общего провода). При измерении потенциалов точек один зажим вольтметра проводником присоединить к нулевой точке, второй свободный зажим поочередно присоединять к интересующим зажимам цепи.

Примечание. При каждом измерении записывать не только величину, но и знак потенциала в зависимости от отклонения стрелки вольтметра.

Результаты измерений занести в таблицу 4.

Таблица 4

Обозначение потенциалов относительно измеряемой точки
Измеряемая величина потенциала, (В)	Расчет
	Эксперимент

2. Исследование разветвленной электрической цепи.

   1. Проверку выполнения законов Кирхгофа произвести следующим образом:

      1. Собрать схему рисунок 2.

      2. Измерить токи в ветвях. Результаты измерений занести в таблицу 5.

      3. Измерить напряжения на резисторах. Результаты измерений занести в таблицу 6.

Таблица 5 Таблица 6

	I1 (mA)	I2 (mA)	I3 (mA)		Е1 (В)	Е2 (В)	UR1 (В)	UR2 (В)	UR3 (В)
Расчет
Эксперимент

2. Проверка метода наложения

   1. Собрать схему, изображенную на рисунке 2.

   2. Исключить из схемы источник Е₂ (закоротить) и замерить частичные токи от действия источника Е₁. Результаты измерений занести в таблицу 7.

Таблица 7

Е1 , (В)	Е2 , (В)	IR1 , (mA)	IR2 , (mA)	IR3 , (mA)
	0

3. Исключить из схемы источник Е₁ и замерить частичные токи от действия источника Е₂. Результаты измерений занести в таблицу 8.

Таблица 8

Е1 , (В)	Е2 , (В)	I"R1 , (mA)	I"R2 , (mA)	I"R3 , (mA)
0

4. Вычислить токи I_R1, I_R2, I_R3 по результатам выполнения п.п. 3.2.2.2. и 3.2.2.3 и заполнить таблицу 9.

Таблица 9

Е1 , (В)	Е2 , (В)	IR1 , (mA)	IR2 , (mA)	IR3 , (mA)

3. Проверка метода эквивалентного генератора производится путем определения тока в одной из ветвей схемы методами холостого хода и короткого замыкания.

   1. В схеме рисунок 2 измерить напряжение U_xx при отключенной ветви, выбранной в п. 1.3.3.

   2. Измерить ток I_кз в данной ветви.

   3. Рассчитать ток.

Результаты измерений и расчета занести в таблицу 10.

Таблица 10

Uxx , (B)	Iкз , (mA)	, Ом	I, (mA)

3. Исследование свойств источника ЭДС

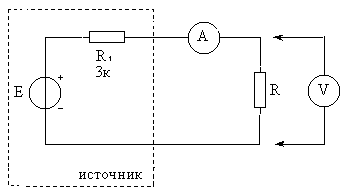

   1. Собрать схему рисунок 3.

   2. Изменяя в схеме сопротивление нагрузки R, измерить ток и напряжение. Результаты измерений занести в таблицу 11.

Рисунок 3

Таблица 11

R (Ом)	U (B)	I (mA)
110
430
510

4. Исследование свойств источника тока

   1. Собрать схему рисунок 4.

   2. Изменяя в схеме сопротивление нагрузки R, измерять ток и напряжение. Результаты измерений занести в таблицу 12.

Рисунок 4

Таблица 12

R (Ом)	I (mA)	UR1 (B)
11
47
110
