5. Разработка подсистемы защит
Защита от превышения максимальной мощности на нагрузке и короткого замыкания нагрузки
От превышения максимальной мощности нагрузку защищает схема аналогового перемножения выходных напряжения и тока.
При значении произведения величин, пропорциональных току и напряжению выше установленного резистивным делителем R4R5 на выходе компаратора DA3.1 формируется нулевое напряжение. Оно подаётся на вход INT0 микроконтроллера, при этом выполнение основной программы останавливается и с транзисторов снимаются управляющие импульсы. На выходе преобразователя напряжение становится равно нулю и не изменится, пока не будет нажата клавиша «Сброс».
Мгновенная мощность на нагрузке не должна превышать значения :
Выбран измерительный трансформатор тока AC1005
Рис.7. Внешний вид трансформатора тока.
Параметры трансформатора тока:
Входной ток ................................5А номин., 60А макс.;
Коэффициент трансформации...1000:1;
Рассчитаем напряжение на резисторе R2, соответствующее минимальному ( ) и максимальному ( ) току нагрузки.
Примем .
Это напряжение является входным для перемножителя (Вход Y).
Входное напряжение перемножителя по входу контроля напряжения (вход Х):
Выбран аналоговый перемножитель AD734 (сайт производителя www.analog.com)
Рис.8. Схема подключения перемножителя.
Выходное напряжение определяется по формуле:
Выходное напряжение перемножителя, соответствующее максимальной мощности нагрузки:
Выбран компаратор MAX972
Рис.9. Внутренняя структура компаратора.
Параметры компаратора:
Количество каналов.................2
Напряжение питания...............2,5...11 В
Время задержки........................20 нс
Выбран источник опорного напряжения REF195 со след. параметрами:
Напряжение питания.................5,1...15 В
Выходное напряжение...............5 В
Максимальный выходной ток....30 мА
Рассчитаем номиналы резисторов в цепи контроля от КЗ и превышения максимальной мощности преобразователя:
Пусть ток делителя напряжения равен 1 мА, тогда:
Номиналы резисторов
Стандартные значения .
Стандартные значения .
6. Алгоритм работы системы управления.
Запуск стабилизатора с напряжением задания UЗ = 380 В в режиме . Угол управления .
Опрос АЦП, получение действующего значения выходного напряжения .
Рассчитать сигнал рассогласования
Рассчитать выходное значение регулятора XУ с учётом действующего значения напряжения и напряжения задания.
Опросить клавиатуру раз в период.
Обновить показания индикатора.
В подпрограмме обработки прерывания по переполнению РСА таймера перезагрузить старший байт таймера числом FF; в конце полупериода загрузить в модули новое значение XУ .
В подпрограмме обработки прерывания от входов контроля превышения максимального тока (INT0 и INТ1) снять управляющие импульсы с ключей, опрашивать клавиатуру, пока не будет нажата клавиша «Сброс».

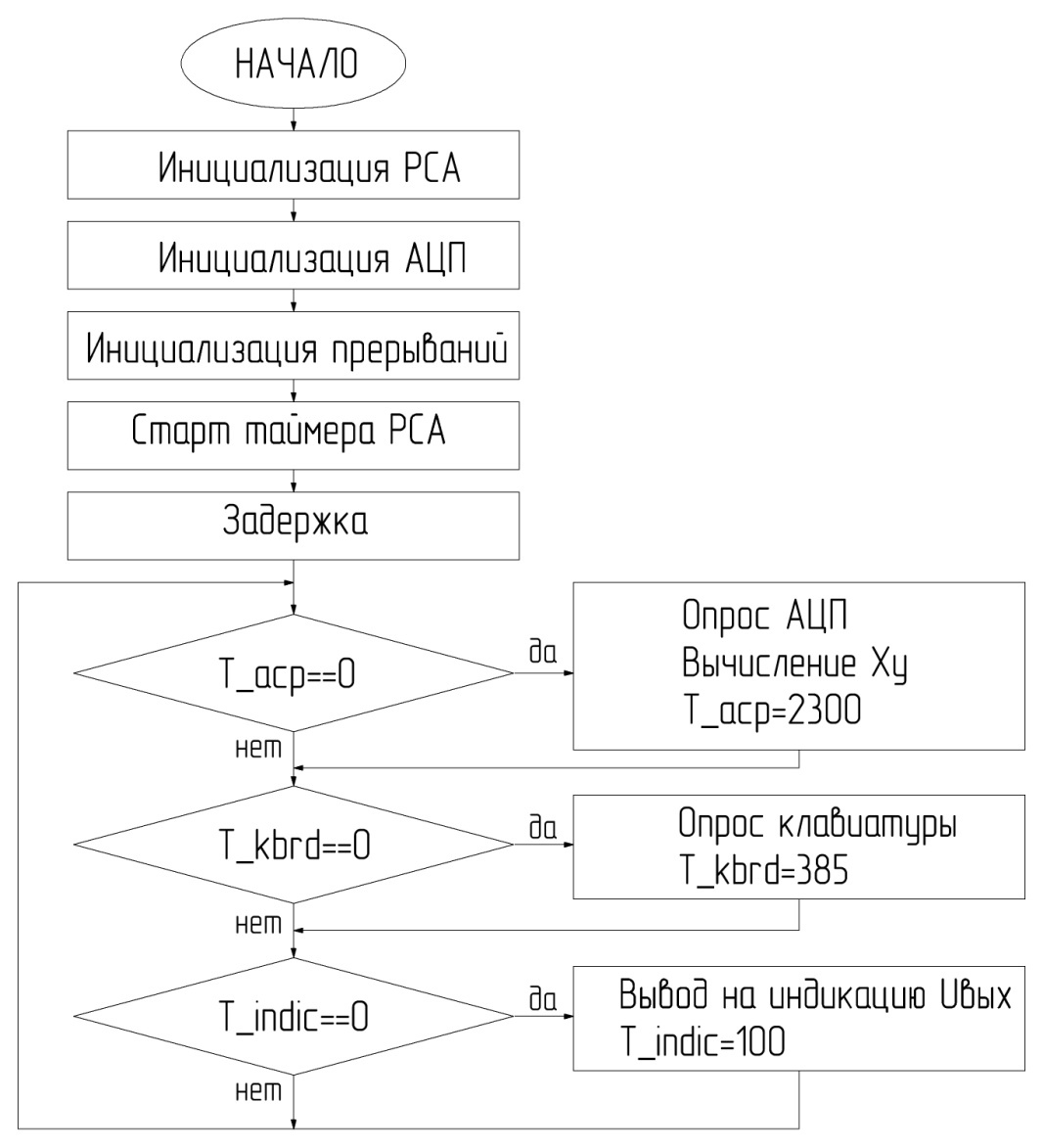

Рис.10. Блок-схема основного цикла.

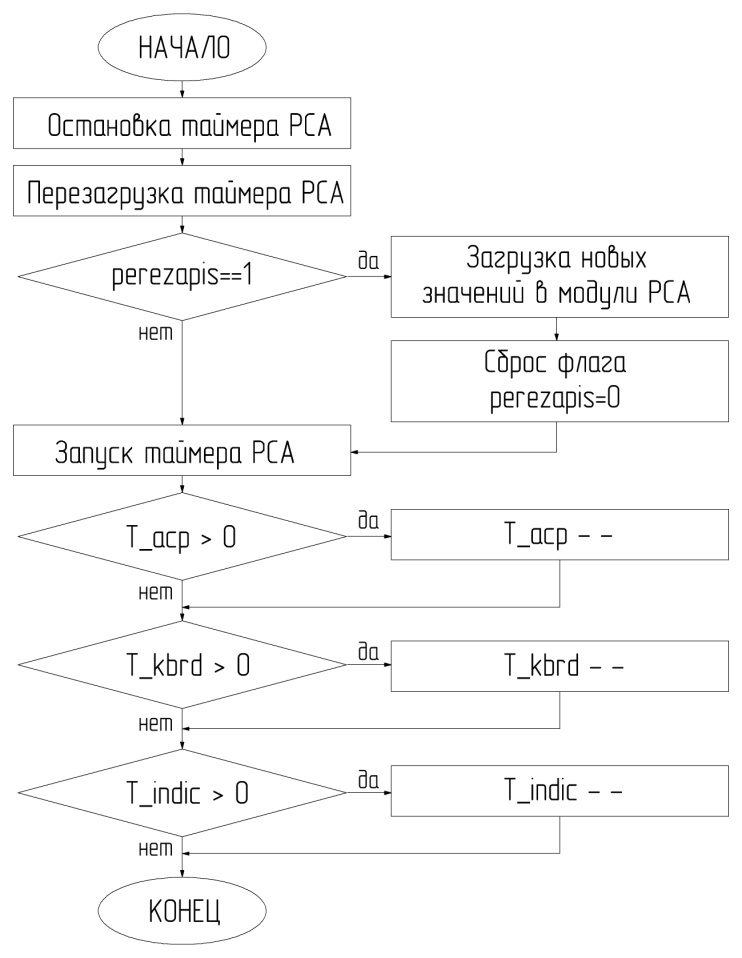

Рис.11. Подпрограмма обработки прерывания от таймера PCA.

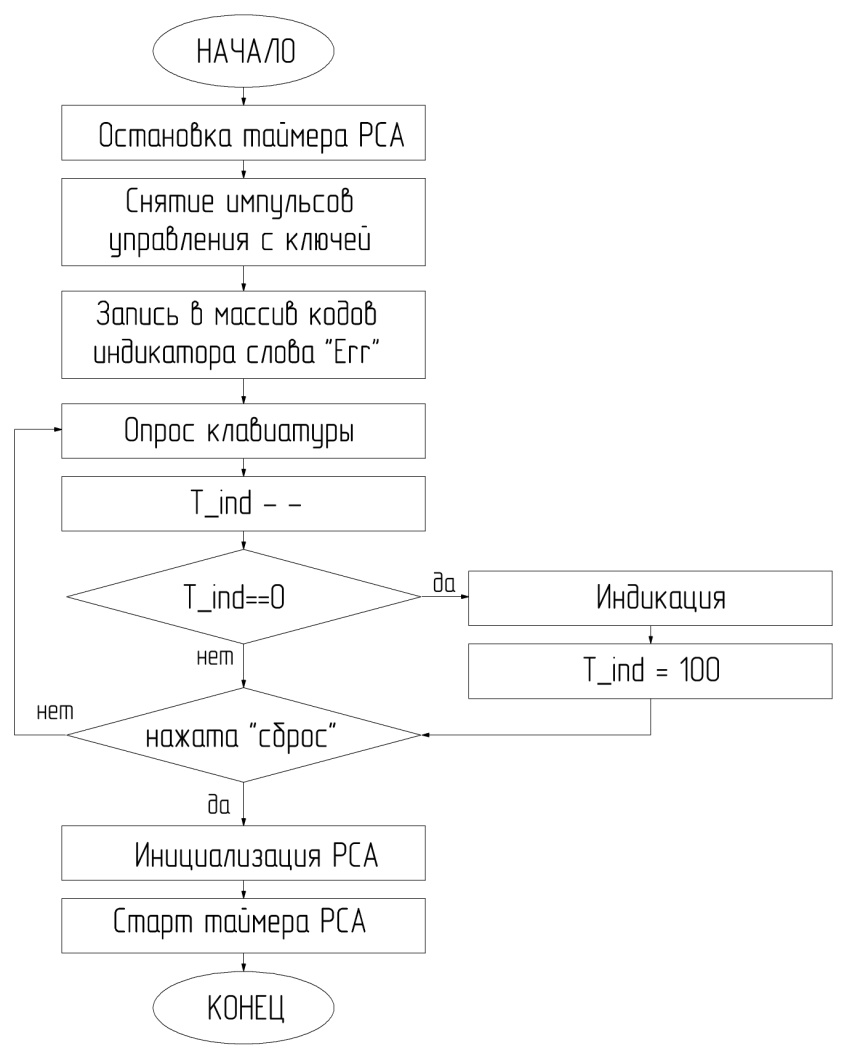

Рис.12. Подпрограмма обработки прерываний от входов INT0, INT1.
Рис.13. Блок-схема индикации.
Рис.14. Блок-схема опроса клавиатуры.
