МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
БРЯНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «ЭРЭиЭС»
Разработка микропроцессорной системы управления стабилизатором переменного напряжения.
Пояснительная записка
к курсовому проекту по дисциплине
«Отладочные средства микропроцессорных систем»
БГТУ. 210106.000 ПЗ
Руководитель
.
«____»___________
Студент группы 09-ПЭ
.
«____»______________
Брянск 2013
Содержание
1. Введение...................................................................................................................3
2. Описание схемы преобразователя.........................................................................4
3. Функциональная схема системы...........................................................................6
4. Описание основных функциональных блоков системы и выбор элементной базы..............................................................................................................................7
5. Разработка подсистемы защит.............................................................................10
6. Алгоритм работы системы управления...............................................................13
7. Текст программы с пояснениями.........................................................................16
8. Результаты проверки работоспособности системы управления.......................21
9. Печатная плата.......................................................................................................27
Заключение................................................................................................................30
Список используемой литературы..........................................................................31
Приложение...............................................................................................................32
Введение.
Микроконтроллер – функционально законченное устройство обработки информации, управляемое хранимой в памяти программой. Появление микроконтроллеров стало возможным благодаря развитию интегральной электронике. Это позволило перейти от схем малой и средней степени интеграции к большим и сверхбольшим интегральным микросхемам (БИС и СБИС).
Микроконтроллеры и микроЭВМ, вследствие малой материалоемкости и стоимости, низкого энергопотребления и высокой надежности находят всё большее применение в промышленности. Эти устройства позволяют создавать миниатюрные, дешёвые и экономичные, но в то же время достаточно «умные» и сложные приборы, способные управлять силовыми преобразователями, коммутирующими большие токи и напряжения.
Область применения микроконтроллеров не ограничивается только силовой электроникой, с каждым годом значительно расширяясь.
Описание схемы преобразователя.
Необходимо разработать систему управления стабилизатором переменного напряжения, в котором использовуется регулирующий орган с вольтодобавкой на основе ячейки с ОРМ (однополярной реверсивной модуляцией) в звене повышенной частоты. Схема такой ячейки и режимы её работы приведены в табл.1.
Таблица 1
-
Схема регулирующего органа
С ОРМ в звене повышенной частоты
Режим
Цикл замыкания ключей
Инвертор
Демодулятор
МД
1
2
3
4
РД
1
2
4-3
3-4
РОН
1
2
4-3
3-4
МО
1
2
4
3

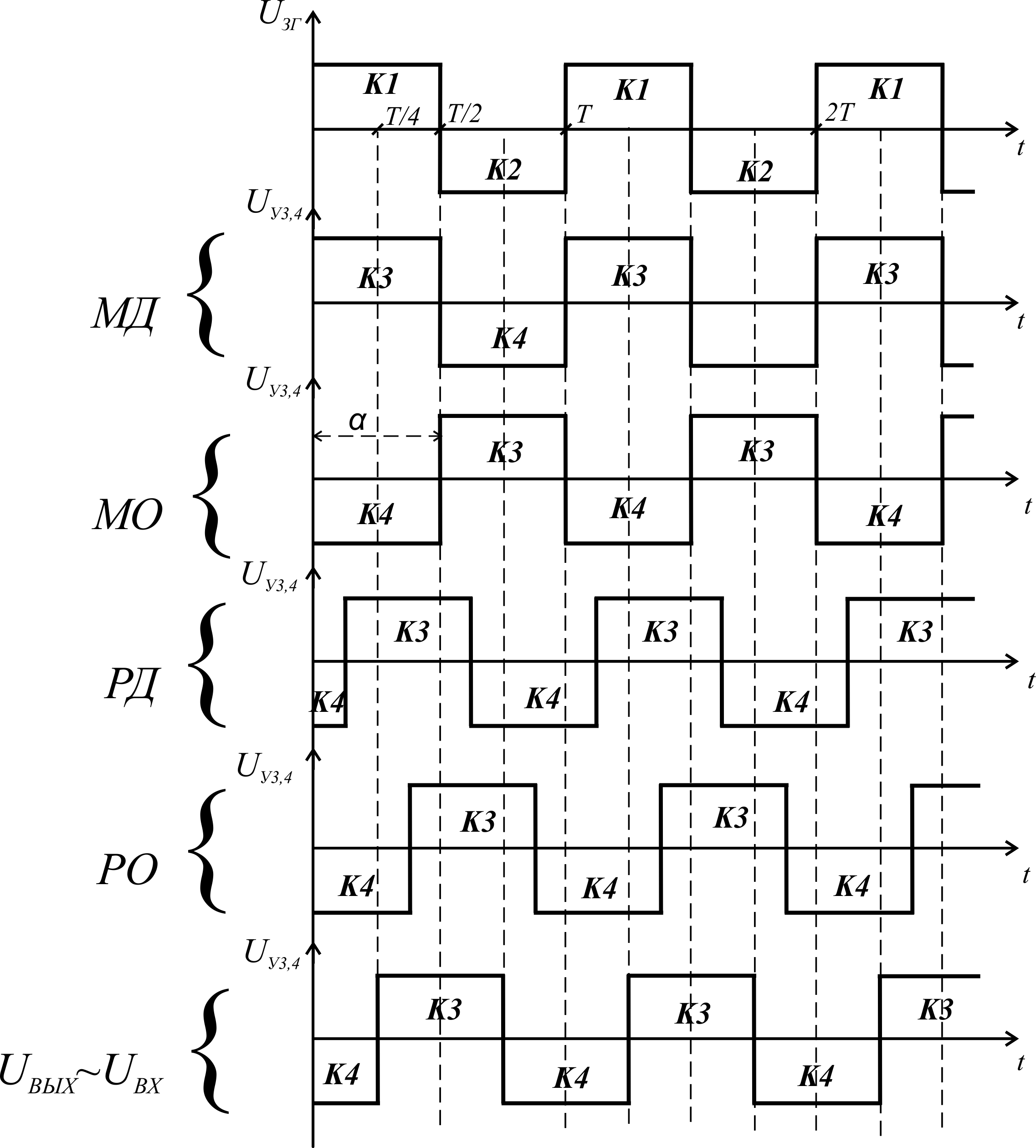

Рис. 1. Диаграммы напряжений РО со звеном повышенной частоты.
Выходное напряжение с регулирующего органа проходит через LC фильтр, который подавляет лишние гармоники и на нагрузке формируется синусоидальное напряжение.
Напряжение сети изменяется в пределах 380В +10%-15%, т.е. 323…418 В.
Напряжение на выходе регулируется в пределах 250…500 В.
Повышенную частоту выберем в раз больше частоты сети :
.
Выходное напряжение регулируется в соответствии с формулой:
(“-“ – отбавка, “+“ – добавка);
где - эквивалентная относительная добавка напряжения,
- напряжение на выходе симметрирующего трансформатора, входящего в состав схемы преобразователя для повышения возможностей регулируемого канала в режиме стабилизации и снижения его габаритной мощности, а также для улучшения энергетических показателей преобразователя.
Диапазон изменения , обеспечивающий заданную регулировку напряжения при максимальных отклонениях напряжения сети:
Отбавка:
Добавка:
Основная задача системы управления – контролировать выходное напряжение (по действующему, либо по мгновенному значению) и в случае его отклонения от заданного изменять сдвиг открытых состояний ключей определённым образом, осуществляя при этом добавку либо отбавку.
Второстепенная задача - обеспечить взаимодействие пользователя с устройством. Должна быть возможность задавать необходимую величину выходного напряжения с помощью клавиатуры и индикатора выходного напряжения.
