Лабораторная работа № 3 изучение параллельного соединения однофазных трансформаторов
Цель работы: изучение основных закономерностей в работе параллельно включенных трансформаторов.
Краткие теоретические сведения.
Трансформаторы включают параллельно при недостаточной мощности одного трансформатора. При уменьшении нагрузки часть трансформаторов можно отключить для увеличения кпд оставшихся трансформаторов, а также для уменьшения потребляемой реактивная мощности из электрической сети.
Для параллельного включения трансформаторов необходимо:
1.Равенство напряжений холостого хода обмоток ( U=0 для отсутствия уравнительных токов на холостом ходу, для коэффициентов трансформации допускается различие 0.5%). Уравнительный ток I протекает по двум соединенным последовательно сопротивлениям короткого замыкания трансформаторов. I= U/ (Zк1+ Zк2).
2. Совпадение фаз напряжений обмоток ( одинаковая группа соединений обмоток и правильная фазировка. Для однофазных трансформаторов- группа 0, для трехфазных – группы 0 или 11).
3. Выполнение соотношения между мощностями трансформаторов S и напряжениями короткого замыкания uк% для равномерной загрузки: (S1/S1ном):(S2/S2ном):(S2/S3ном)=(1/uк1%):(1/uк2%):(1/uк3%) 3.1.
г де u к% является модулем комплексной величины. Использование модулей правомерно для трансформаторов с номинальными мощностями, отличающимися не более чем в 3 раза. Допускается отклонение u к% до 10% от расчетного.

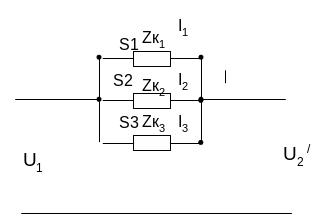

Рис 3.1. Параллельное соединение трансформаторов
При работе n трансформаторов на общую нагрузку S каждый i-ый трансформатор загружается в соответствии с выражением:
Si=SSi/(uкi К) 3.2.
где К=S 1ном/uк1 + S 2ном/uк2+ …+ S n ном/uк n 3.3.
План выполнения работы

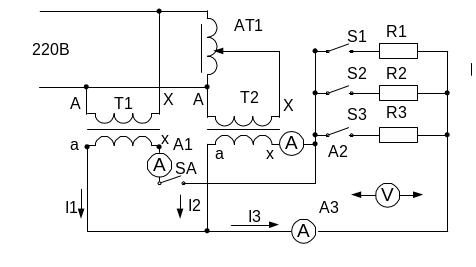

1.Соберите схему согласно рис. 3.1. ЛАТР АT необходимо включить в схему таким образом, чтобы начальные фазы и величины напряжения на клеммах А и Х трансформаторов T1 и T2 были одинаковыми при разомкнутых выключателях S1…S3, SA.
2.Изменяя напряжение на выходе трансформатора с помощью ЛАТРа в пределах плюс-минус 10% от номинального напряжения исследуйте зависимость уравнительных токов от разности напряжений. На время измерений выключатель SA необходимо замыкать. Результаты занесите в таблицу 3.1.
Р ис.3.1. Параллельное включение трансформаторов
Таблица 3.1. Результаты измерения уравнительного тока от разности напряжений холостого хода трансформаторов.
U1, В
U2, В
I1= I2 ,А
3. Установите ЛАТРом АТ1 при замкнутом ключе SA напряжение холостого хода на первичной обмотке Т1 при минимальных уравнительных токах I1, I2. Изменяя нагрузку (количество ламп) исследуйте токи I1, I2, I3 при параллельном включении трансформаторов. Результаты занесите в таблицу 3.2.
Таблица 3.2. Токи параллельно включенных на нагрузку трансформаторов.
U2,В
I1, А
I2, А
I3, А
4. Установите ЛАТРом АТ1 при замкнутом ключе SA напряжение холостого хода на первичной обмотке Т1 при заметных уравнительных токах I1, I2. Изменяя нагрузку (количество ламп) исследуйте токи I1, I2, I3 при параллельном включении трансформаторов. Результаты занесите в таблицу 3.3.
Таблица 3.3.Токи трансформатора под нагрузкой при наличии уравнительных токов холостого хода.
U2, В
I 1, А
I 2, А
I 3, А
Выводы.
