Завдання 3. Постанова кму №86. Додаток 4. Частина іі. Розділ 6. Номер позиції іі.1.9.

У Додатку 4 до Порядку здійснення державного контролю за міжнародними передачами товарів подвійного використання ЧАСТИНА ІІ. Номер позиції ІІ.1.9. зазначаються насоси герметичні з багаторазовим ущільненням, з магнітним приводом, сильфонний або діафрагмовий; насоси з максимальною продуктивністю більш як 0,6 куб. м/год. або вакуумні насоси з максимальною продуктивністю більш як 5 куб. м/год. (при температурі 0 град. C тиску 101,30 кПа), в яких всі поверхні, що перебувають в контакті з хімікатами, виготовлені з одного або кількох зазначених нижче корозійностійких матеріалів:

- нікель або сплави із вмістом нікелю;

- сплави із вмістом нікелю вагою більш як 25 відсотків і вмістом хрому вагою більш як 20 відсотків;

- титан або титанові сплави;

- тантал або танталові сплави;

- цирконій або сплави цирконію;

- фторполімери;

- скло або скляне облицювання (в тому числі склоподібне або емалеве покриття);

- графіт;

- кераміка;

- феросилікон.

Номеру позиції ІІ.1.9. ЧАСТИНИ ІІ Додатку № 4 до ПКМУ №86 відповідно до обраного товару відповідатиме код 8414 10 30 00 за УКТЗЕД.

Обраний товар: турбомолекулярний вакуумний насос STPA1603C.

Вакуумні безмасляні турбомолекулярні насоси STPA1603C з магнітним підвісом ротора призначені для сухого високовакуумного відкачування парогазової суміші з робочих обсягів.

Для того, щоб забезпечити більшу продуктивність, в STPA1603C реалізовані два механізми вакуумного відкачування: турбомолекулярний і молекулярний (за рахунок ступені Холвека)​​. На поверхню ротора нанесений тонкий захисний шар на основі нікелю, який запобігає руйнівному впливу агресивних речовин на матеріали, з яких виготовляється ротор вакуумного насоса, а також мінімізує його абразивне пошкодження.

Дані турбомолекулряні насоси оснащені системою стабілізації положення ротора, системою контролю швидкості обертання ротора, а також датчиком температури. Додатково можна використовувати систему термостабілізації для поліпшення відкачувальних характеристик цих вакуумних насосів.

Табл.3.1 - Технічні характеристики

Вхідний фланець	ISO250F / DN250CF
Вихідний фланець	KF40
Швидкість відкачування
N2	1600 л/с
H2	1200 л/с
Коефіцієнт компресії
N2	>108
H2	>7×103
Граничне залишковий тиск (після прогрівання)	10-7 Па (10-9 Торр)
Максимально можливий тиск на виході	266 Па (2 Торр)
Рекомендована швидкість потоку продувочного газу	20 см/хв
Потужність двигуна	0,85 кВт
Вага	35 кг

Табл. 3.2 - ТОВАР №3

Товар за контрольними списками Додаток 4. ЧАСТИНА ІІ. Номер позиції ІІ.1.9. до Порядку ПКМУ №86	Товар за визначенням (інформацією) виробника			Результат ідентифікації товарів
ІІ.1.9. Насоси герметичні з багаторазовим ущільненням, з магнітним приводом, сильфонний або діафрагмовий; насоси з максимальною продуктивністю більш як 0,6 куб. м/год. або вакуумні насоси	Турбо-молекулярний вакуумний насос STPA1603C			Назва товару відповідає назві товару підпоз. ІІ.1.9. за Контрольними Списками Додатку 4.
1. Визначення характеристики товару за контрольними списками			1. Продуктивність праці товару
… з максимальною продуктивністю більш як 5 куб. м/год. (при температурі 0 град. C тиску 101,30 кПа)	Швидкіть відкачки: N2 -1600 л/с, H2 - 1200 л/с.			Виробник визначає продуктивність насосу, тобто швидкість відкачки відповідно: - для N2 х=1600*0,001*3600=5760 куб. м./год; - для Н2 х=1200*0,001*3600=4320 куб. м./ год. Вона більша, ніж встановлена щодо контролю товару. Характеристика товару відповідає характеристиці контролю за Контрольними Списками.
2. Визначення характеристики товару за контрольними списками		2. Характеристика товару
… в яких всі поверхні, що перебувають в контакті з хімікатами, виготовлені з одного або кількох зазначених нижче корозійностійких матеріалів: - нікель або сплави із вмістом нікелю; - сплави із вмістом нікелю вагою більш як 25 відсотків і вмістом хрому вагою більш як 20 відсотків; - титан або титанові сплави; - тантал або танталові сплави; - цирконій або сплави цирконію; - фторполімери; - скло або скляне облицювання (в тому числі склоподібне або емалеве покриття); - графіт; - кераміка; - феросилікон.	На поверхню ротора нанесений тонкий захисний шар на основі нікелю			Виробник визначає виготовлення ротора насосу із використанням нікелю для запобігання руйнівному впливу агресивних речовин на матеріали, з яких виготовляється ротор вакуумного насоса, а також мінімізації його абразивного пошкодження. Характеристика товару відповідає характеристиці контролю за Контрольними Списками.

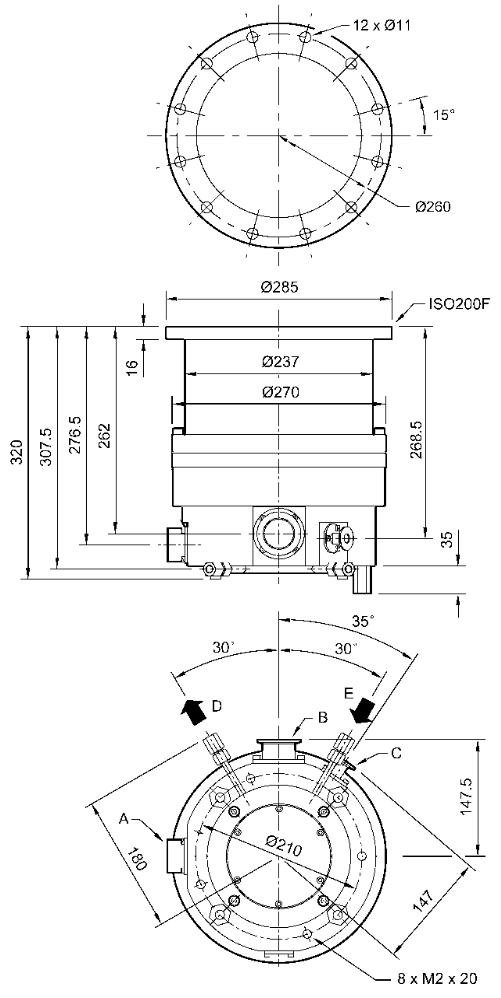

Рис. 3.1 – Габаритні розміри турбомолекулярного вакуумного насосу STPA1603C

де: A - роз'єм для підключення контролера (блоку живлення)

B - форвакуумне з'єднання

C - порт продувки

D - вхідний патрубок для охолоджуючої води

E - вихідний патрубок для охолоджуючої води

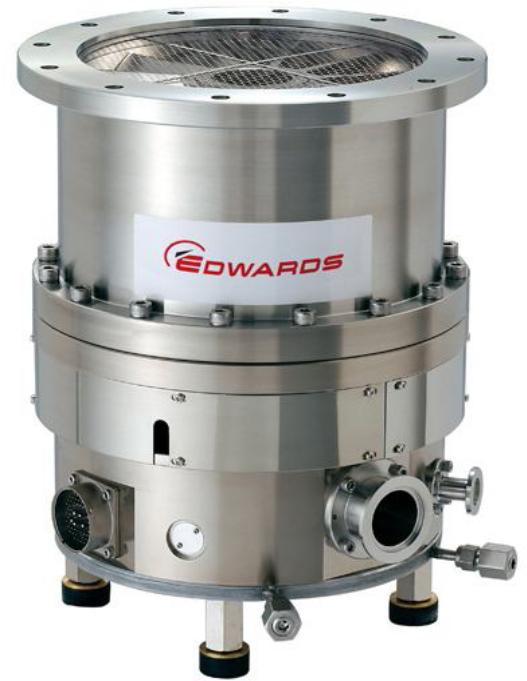

Рис.3.2 – Зовнішній вигляд турбомолекулярного вакуумного насосу STPA1603C

Турбомолекулярні вакуумні насоси STPA1603C поставляються на Україну російською компанією «ІНТЕК АНАЛІТИКА», яка представляє на українському ринку традиційну англійську якість і передові вакуумні технології від компанії «Edwards» (Англія).

Табл. 3.3 – Таблиця порівняння товару для визначення загального висновку щодо контролю товару, який обрано

№ товару за завданням	Найменування (назва) товару по Контрольним Спискам (Додаток №4 до Порядку ПКМУ №86)	Опис товару (характеристики, за якими товар контролюється) по Контрольним Спискам (Додаток №4 до Порядку ПКМУ №86)	Наймену-вання (назва) товару, який вибрано	Опис товару (характеристики), за якими товар підпадає під державний контроль	Висно-вок щодо контролю товару який вибрано
Завдання №3. ПКМУ №86. Додаток 4. ЧАСТИНА ІІ. Номер позиції ІІ.1.9.	ІІ.1.9. Насоси герметичні з багато-разовим ущільненням, з магнітним приводом, сильфонний або діафрагмовий; насоси з макси-мальною продуктивністю більш як 0,6 куб. м/год. або вакуумні насоси з максимальною продук-тивністю більш як 5 куб. м/год. (при температурі 0 град. C тиску 101,30 кПа)	Насоси герметичні з багаторазовим ущільненням, з магнітним приводом, сильфонний або діафрагмовий; насоси з максимальною продуктивністю більш як 0,6 куб. м/год. або вакуумні насоси з максимальною продуктивністю більш як 5 куб. м/год. (при температурі 0 град. C тиску 101,30 кПа), в яких всі поверхні, що перебувають в контакті з хімікатами, виготовлені з одного або кількох зазначених нижче корозійностійких матеріалів: - нікель або сплави із вмістом нікелю; - сплави із вмістом нікелю вагою більш як 25% і вмістом хрому вагою більш як 20 %; - титан або титанові сплави; - тантал або танталові сплави; - цирконій або сплави цирконію; - та ін.	Турбо-молеку-лярний вакуум- ний насос STPA 1603C	1. Швидкість відкачки відповідно: - для N2 х=1600*0,001*3600=5760 куб. м./год; - для Н2 х=1200*0,001*3600=4320 куб. м./ год. 2. На поверхню ротора нанесений тонкий захисний шар на основі нікелю	Товар підпа-дає під конт-роль за описом товару

ВИСНОВКИ

Під час виконання контрольної роботи було розглянуто матеріали щодо міжнародних режимів експортного контролю та їх керівні принципи контролю за міжнародними передачами товарів подвійного використання.

Основою для виконання контрольної роботи стала Постанова Кабінету Міністрів України від 28 січня 2004 р. «Про затвердження Порядку здійснення державного контролю за міжнародними передачами товарів подвійного використання». Даною постановою затверджено п’ять списків таких товарів: товари, що можуть бути використані у створенні звичайних видів озброєнь, військової чи спеціальної техніки; товари, що можуть бути використані у створенні ракетної зброї; товари, що можуть бути використані у створенні ядерної зброї; товари, що можуть бути використані у створенні хімічної зброї; товари, що можуть бути використані у створенні бактеріологічної (біологічної) та токсичної зброї.

Керуючись даним документом в електронному ресурсі мною було обрано три товари виробника, близьких за назвою або кінцевим призначенням до товарів за Контрольними Списками, отриманих згідно номеру мого варіанту.

Після ідентифікації і порівняння кожного з товарів було зроблено висновок про необхідність проведення контролю товару, так як вони підпадають під цей контроль за описом.

Виконання контрольної роботи дало мені можливість у деякій мірі сформувати та прискорити розвиток навичок прийняття рішень в умовах обмеженої інформації за товаром та невизначеності його походження, а також поліпшити свої знання щодо застосування сучасних методів обробки інформації.

ЛІТЕРАТУРА

1. Закон України від 20.02.2003 р. № 549-IV « Про державний контроль за міжнародними передачами товарів військового призначення та подвійного використання».

2. Указ Президента України від 15 липня 1999 р. № 861 «Про порядок встановлення (скасування) обмежень на експорт товарів відповідно до міжнародних зобов’язань України».

3. Постанова Кабінету Міністрів України від 28 січня 2004 р. «Про затвердження Порядку здійснення державного контролю за міжнародними передачами товарів подвійного використання».

4. Наказ Держекспортконтролю України від 17.11.2006 р. №412 «Про затвердження Методичних рекомендацій щодо створення суб’єктами здійснення міжнародних передач товарів систем внутрішньо фірмового експортного контролю».

5. Грачов С. В. Об’єкт та предмет злочину, пов’язаного з порушенням порядку здійснення міжнародних передач товарів, що підлягають державному експортному контролю (ст. 333 КК України) / С. В. Грачов // Право і суспільство. – 2010. – № 1. – с. 104-111.

6. Рабинович В.А., Хавин З.Я. "Краткий химический справочник" Л.: Химия, 1977 стр. 76
