Федеральное агентство по образованию

ФИЛИАЛ ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»

в г. Нижневартовске

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к комплексной лабораторной работе

« Оценка качества параметров изделий»

по дисциплине

« Метрология, стандартизация и сертификация»

для студентов всех специальностей

очной и заочной формы обучения

Нижневартовск 2006

Утверждено редакционно-издательским советом филиала ГОУ ВПО ТюмГНГУ в г. Нижневартовске.

Составители: канд. техн. наук, доцент Шатило С.П., асс. Бабюк Г.Ф., канд. техн. наук, доцент Кучеров С.В., канд. техн. наук, доцент Самойлова М.И..

Методические указания к комплексной лабораторной работе № 3

«Контроль формы, расположения и шероховатости поверхности»

В методических указаниях приведены основные сведения и методика контроля формы и расположения поверхностей, параметров шероховатости на двойном микроскопе МИС – 11, профилометре 170621 и углов при помощи универсальных угломеров.

Методические указания предназначены для студентов всех специальностей вуза, изучающих дисциплину « Метрология, стандартизация и сертификация» к комплексным лабораторным работам по оценке качества параметров изделий.

Лабораторная работа №3

« Контроль формы, расположения и шероховатости поверхности »

1. Цель и задачи работы:

1.1. Получить навыки работы с приборами для контроля фор­мы и расположения поверхностей, шероховатости и углов.

1.2. Согласно чертежа ознакомиться с требованиями к точнос­ти контролируемой детали по заданным параметрам и проконтроли­ровать их.

1.3. Дать заключение о годности детали.

2. Оборудование:

2.1. Прибор ПВ с измерительной головкой ИЧ10 радиального и торцевого биений.

2.2. Двойной микроскоп МИС-I I.

2.3. Профилометр I7062I.

2.4. Универсальный угломер, УН, УМ

2.5. Контролируемая деталь

3. Контролируемая деталь

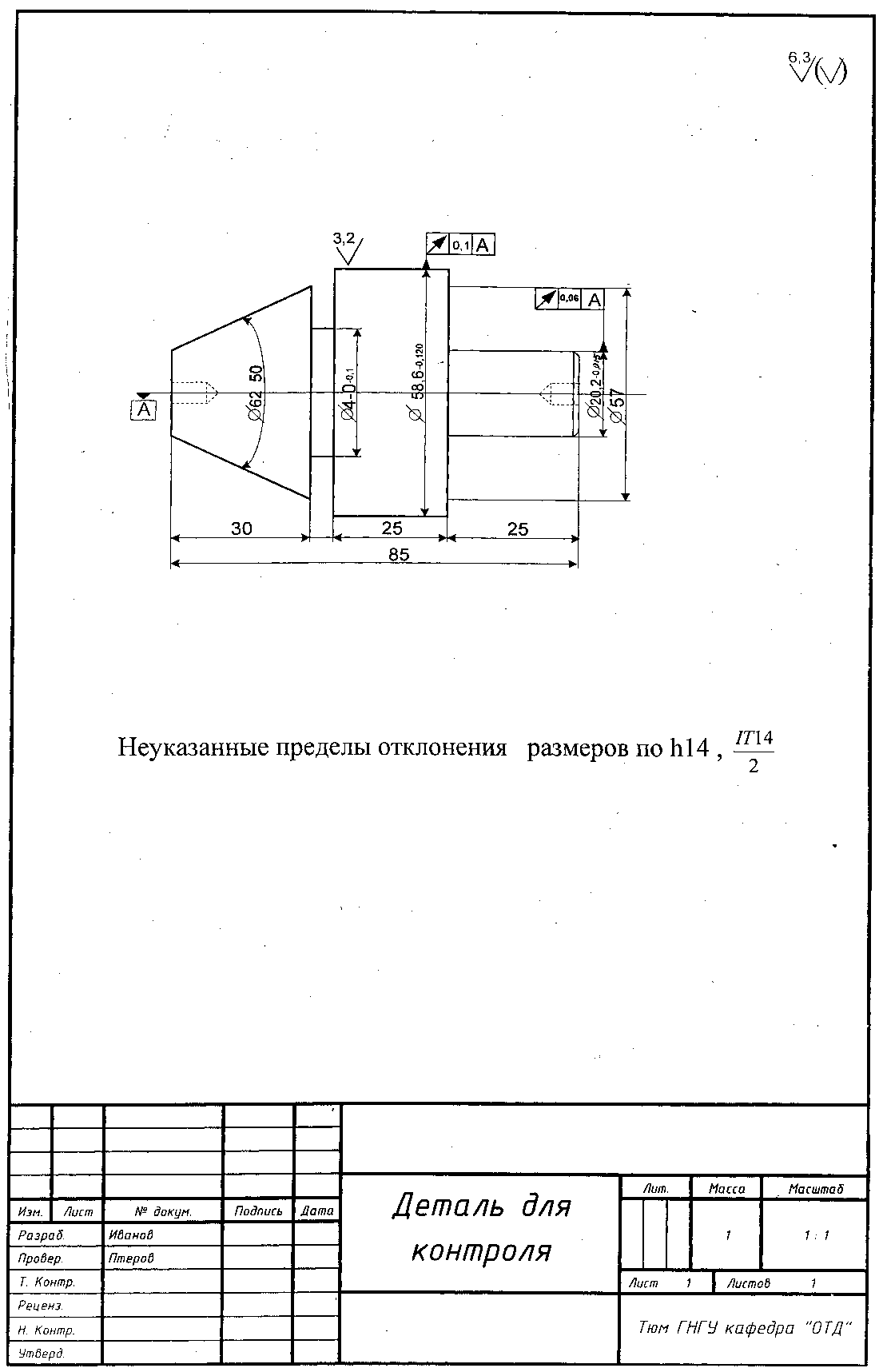

3.1. Чертеж с указанием размеров, допусков, требований к отклонением формы, расположения поверхностей, ТУ.

3.2. Контролируемая деталь представляет тело вращения, сос­тоящее из 3-х цилиндрических поверхностей диаметрами Æ-20,2-0,13, Æ-40-0,1, Æ-58,8-0,12 и конической поверхности с углом равным 62°±50. Согласно технических требований к форме и расположению по­верхности Æ58,6, ее радиальное и торцевое биение относительно оси детали не должна превышать соответственно 0,1 мм и 0,06 мм. Шероховатость этой поверхности нормируется параметром Ra величиной 3,2 мкм.

3.3. Таблица измеряемых параметров и рекомендуемое средство измерения

Контролируемая деталь

Измеряемый параметр

Средство измерения

Æ58,6

Шероховатость

МИС-11, профилометр

Радиальное биение

Прибор ПВ, индикатор ИЧ10

Æ58,6

Торцевое биение

Прибор ПВ, индикатор ИЧ10

Угол 62°±50

Угол конусной поверхности

Угломером УН, УМ

3.4. Схемы измерений:

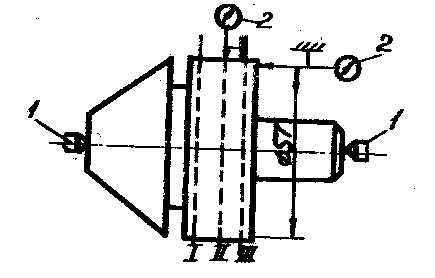

а) измерение радиального и торцевого биения.

1 – центр; 2 – индикатор ИЧ10,

I, II, III – сечения, в которых измеряется биение

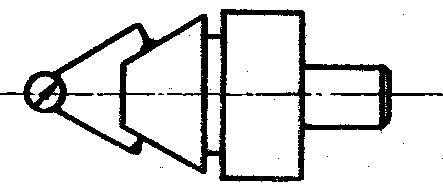

б) Измерение угла конической поверхности

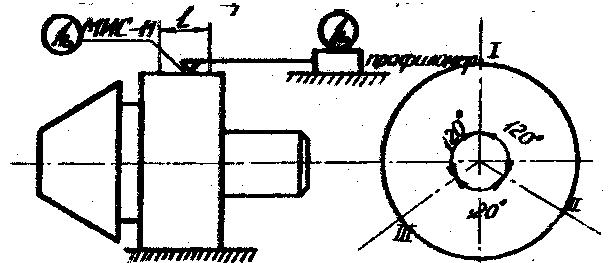

в) измерение шероховатости поверхности (I, II, III – места определения шероховатости)

4. Измерение отклонений формы и расположения поверхностей цилиндрической детали.

4.1. Краткие сведения о форме и расположении поверхностей ци­линдрических деталей.

Реальная поверхность, ограничивающая деталь, в отличие от номи­нальной, геометрически правильной и гладкой, имеет погрешности макро и микрогеометрии. На уровне макрогеометрии такими погреш­ностями являются отклонения формы и расположения. Отклонением формы называется отклонение реальной поверхности детали от формы но­минальной поверхности, т.е. формы, которая задана чертежом или другой технической документацией.

Для деталей цилиндрической формы устанавливаются следующие отклонения формы:

  • в поперечном сечении (рис. 1а; 16);

  • в продоль­ном сечении (рис. 1в; 1р; 1д).

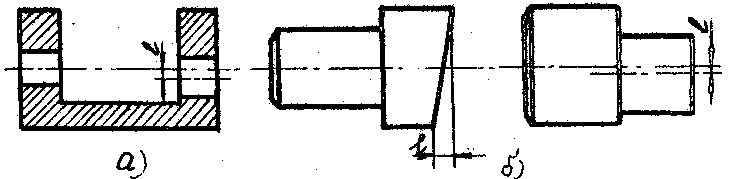

Отклонением расположения называется отклонение рассматривае­мого элемента от его номинального расположения. К ним относятся (см. рис. 2а, 2б, 2в).

а) отклонение параллельности осей отверстий;

б) отклонение от перпендикулярности торца вала относительно базовой поверхности;

в) отклонение от соосности разных ступеней одного многосту­пенчатого вала.

Р ис. 2

К суммарным допускам отклонениям формы и расположения поверхностей относятся:

  • радиальное биение;

  • торцевое биение
