Техническая характеристика башенного крана бк-1000
Грузовой момент, МНм (тсм) |
10 (1000) |
Частота вращения крана, об/мин |
0,22 |
Скорость передвижения, м/мин |
12 |
Скорость посадки груза, м/мин: |
|
..главного крюка |
1,33 - 2,00 |
..вспомогательного крюка |
4,75 |
Род привода |
электрический |
Род тока |
переменный |
Напряжение, вольт |
380 |
Масса крана, т: |
|
..конструктивная |
216,5 |
..максимальная с балластом |
377,5 |
Скорость подъема груза, м/мин: |
|
..основного подъема: |
|
....полиспат из 6 ветвей |
11 |
....полиспат из 4 ветвей |
16,5 |
..вспомогательного подъема |
16,5 |
Суммарная установленная мощность эл. двигателей, кВт |
200 |
Токопровод с гибким кабелем КРПТ 3х70+1х25, м |
100 |
Максимальная высота, м: |
|
..основного подъема |
88,5 |
..вспомогательного подъема |
96 |
Глубина опускания, м |
8 |
База, м |
11,54 |
Колея, м |
10 |
Башенный кран КБР-1 Описание и технические характеристики |
Серийно выпускаемые башенные краны не приспособлены для капитального ремонта зданий в крупных городах из-за стесненных условий работы. Появилась необходимость в создании специального башенного крана, способного по своим параметрам обслуживать всю ремонтную зону, монтировать укрупненные конструкции индустриального изготовления, а также приспособленного для размещения во дворах условно принятого минимального размера 10Х16 м с арками высотой 3,2 и шириной 3 м. Такой кран разработан Механическим заводом Управления капитального ремонта Ленсовета и ЦКБ «Строймаш» объединения «Ленстроймаш» при участии ВНИИстройдориаша. Кран КБР-1 предназначен для механизации строительно-монтажных работ при строительстве и ремонте зданий высотой до 9 этажей в стесненных условиях городской застройки. Кран рассчитан на эксплуатацию при температуре воздуха от +40 до -40°С в I - II ветровых районах и на легкий режим работы. Кран выполнен на рельсовом ходу (или на стационарных опорах), с поворотной башней и балочной стрелой. Для обслуживания разнообразных объектов кран имеет три исполнения, различающихся длиной стрелы. Для увеличения высоты подъема стрела крана может быть установлена под углом 30° к горизонту с сохранением горизонтального перемещения груза при передвижении грузовой тележки по наклонной стреле.
Техническая характеристика башенного крана кбр-1
|
основное |
с удлиненной стрелой |
с укороченной стрелой |
Грузовой момент, т·м |
85 |
75 |
100 |
Грузоподъемность, т |
|
|
|
..максимальная |
5 |
5 |
5 |
..при наибольшем вылете |
3,5 |
2,4 |
5 |
Вылет (при горизонтальной стреле), м |
|
|
|
..наибольший |
25 |
30 |
20 |
..при максимальной грузоподъемности |
17 |
15 |
20 |
..наименьший |
4 |
4 |
4 |
Высота подьема при горизонтальной / вертикальной стреле, м |
32 / 44 |
32 / 46,5 |
32 / 41,5 |
Глубина опускания, м |
---* |
5 |
--- |
Рабочие скорости, м/мин: |
|
|
|
подъема груза массой до 2 т / свыше 2 т |
--- |
54 / 36 |
--- |
плавной посадки груза массой 5 т |
--- |
5 |
--- |
..передвижения грузовой тележки |
--- |
25,2; 8,4 |
--- |
..передвижения крана |
--- |
18 |
--- |
Частота вращения поворотной платформы, мин-1 |
--- |
0,6 |
--- |
Колея Х база, м |
--- |
4,5 Х 4,5 |
--- |
Размер опорного контура в стационарном варианте, м |
--- |
4,5 Х 4,5 |
--- |
Задний габарит, м |
--- |
3,6 |
--- |
Установленная мощность электродвигателей крана, кВт: |
|
|
|
..на рельсовом ходу |
--- |
75,5 |
--- |
..на опорах |
--- |
68,5 |
--- |
Масса крана (конструктивная), т: |
|
|
|
..на рельсовом ходу |
42 |
42,6 |
41,3 |
..на опорах |
41 |
41,6 |
40,3 |

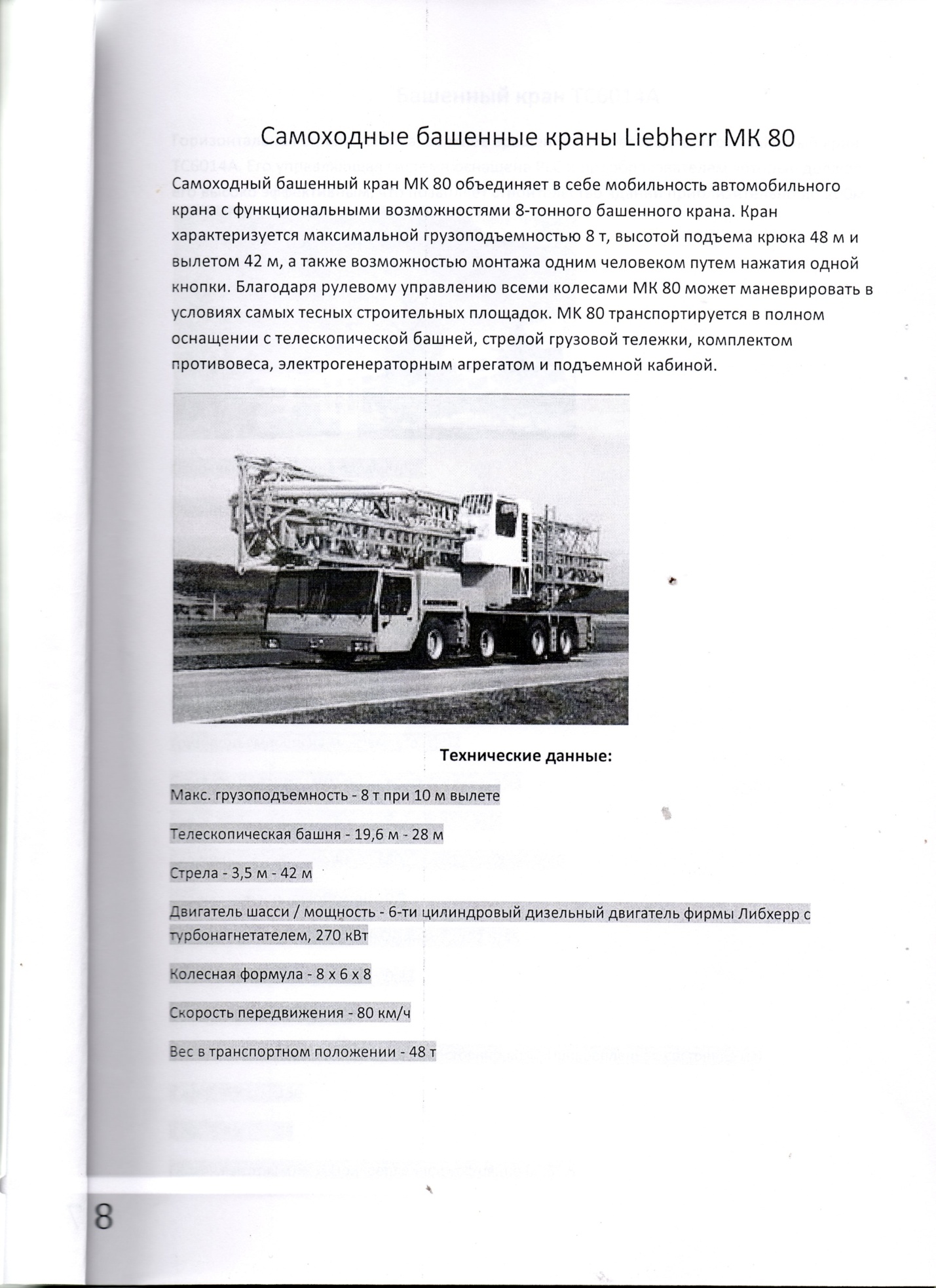

Рис.82. Самоходный башенный кран Libherr MK 80.

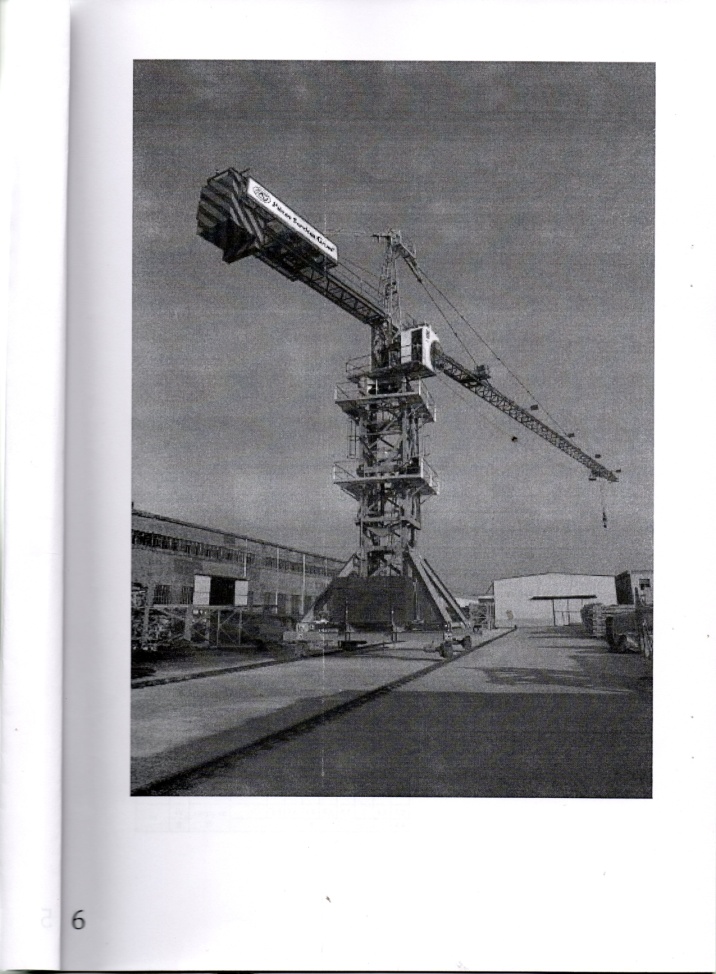

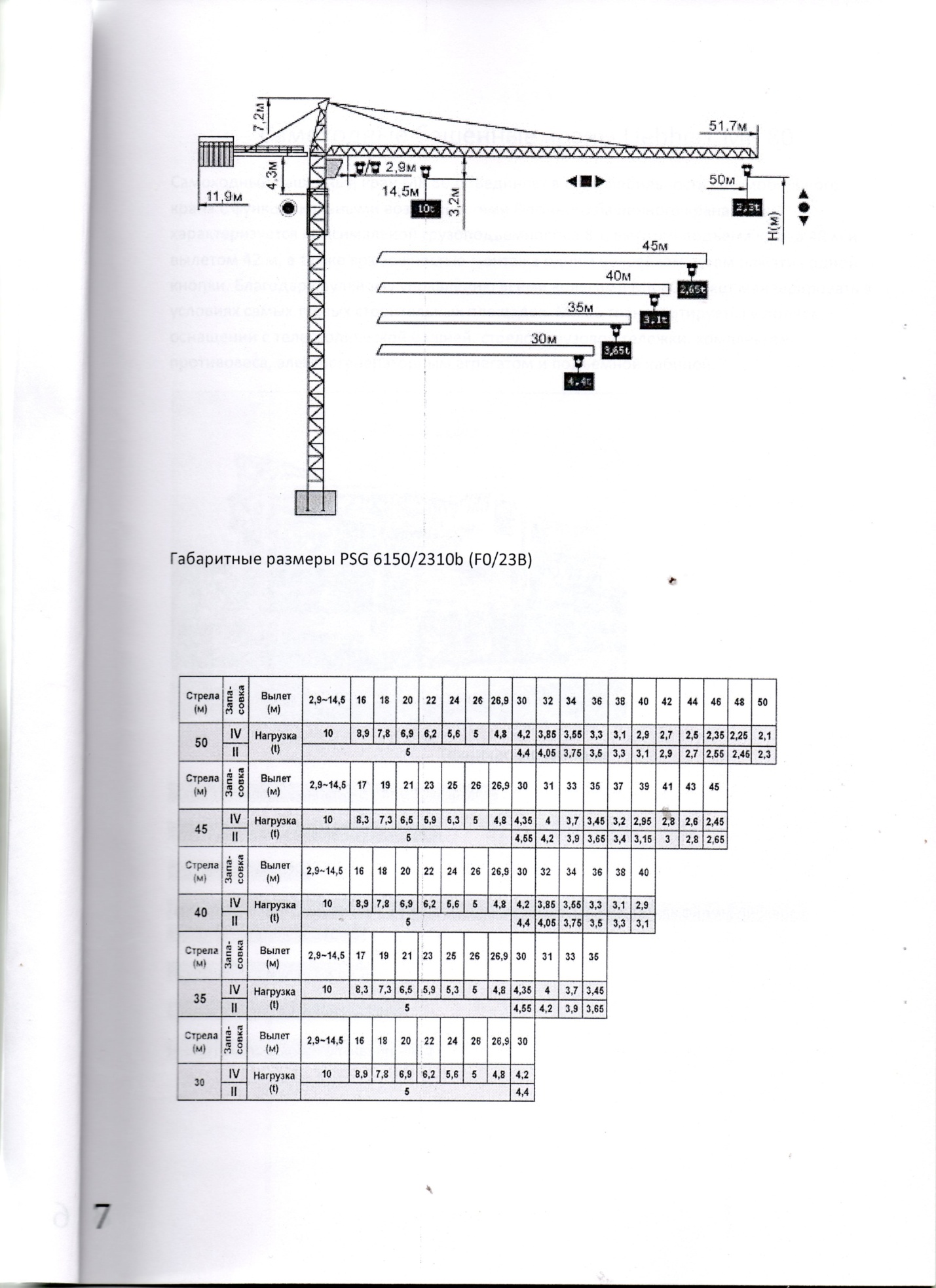

Рис.83. Строительный башенный кран PSG 6150/230b (FO/23B).

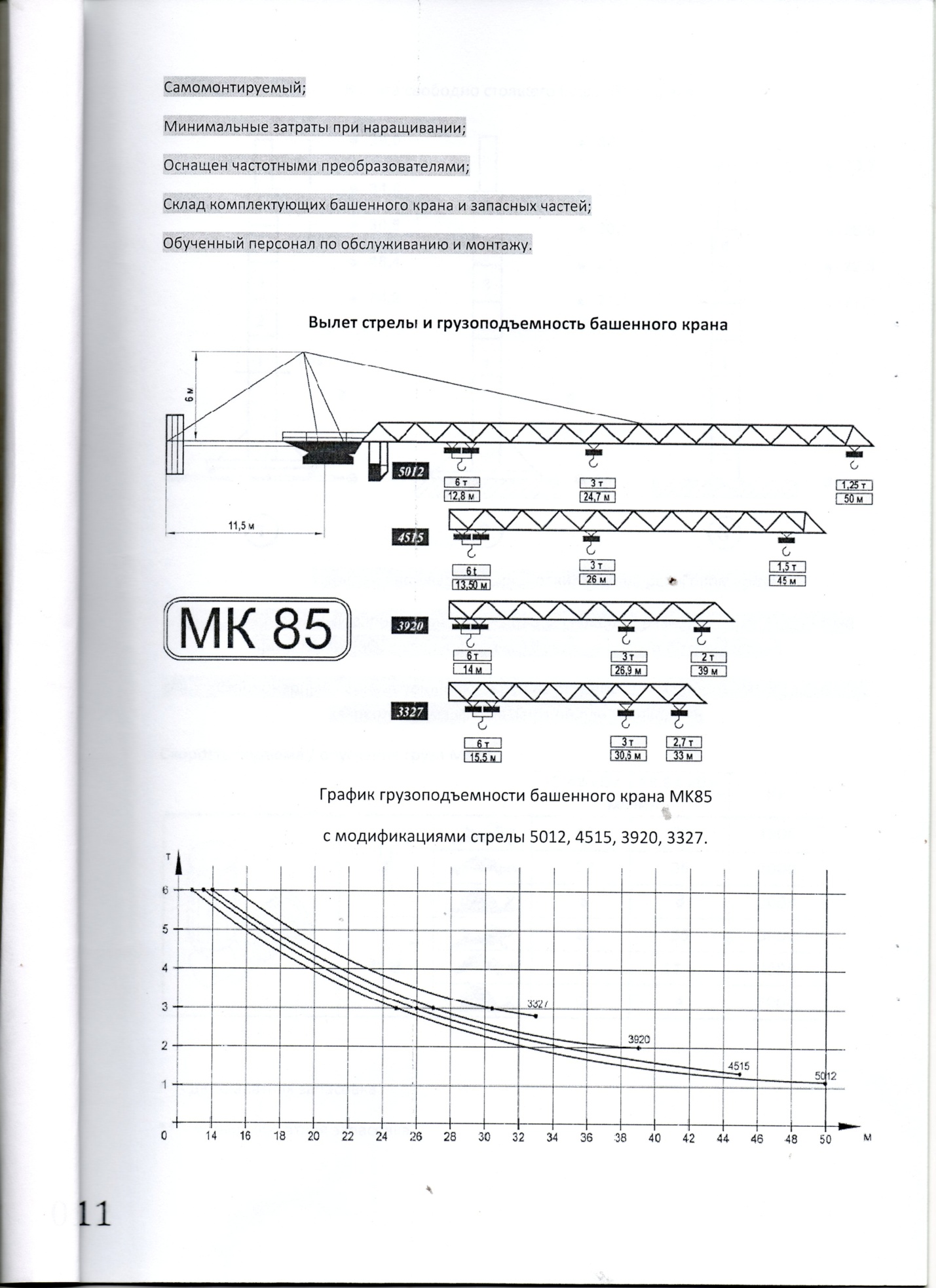

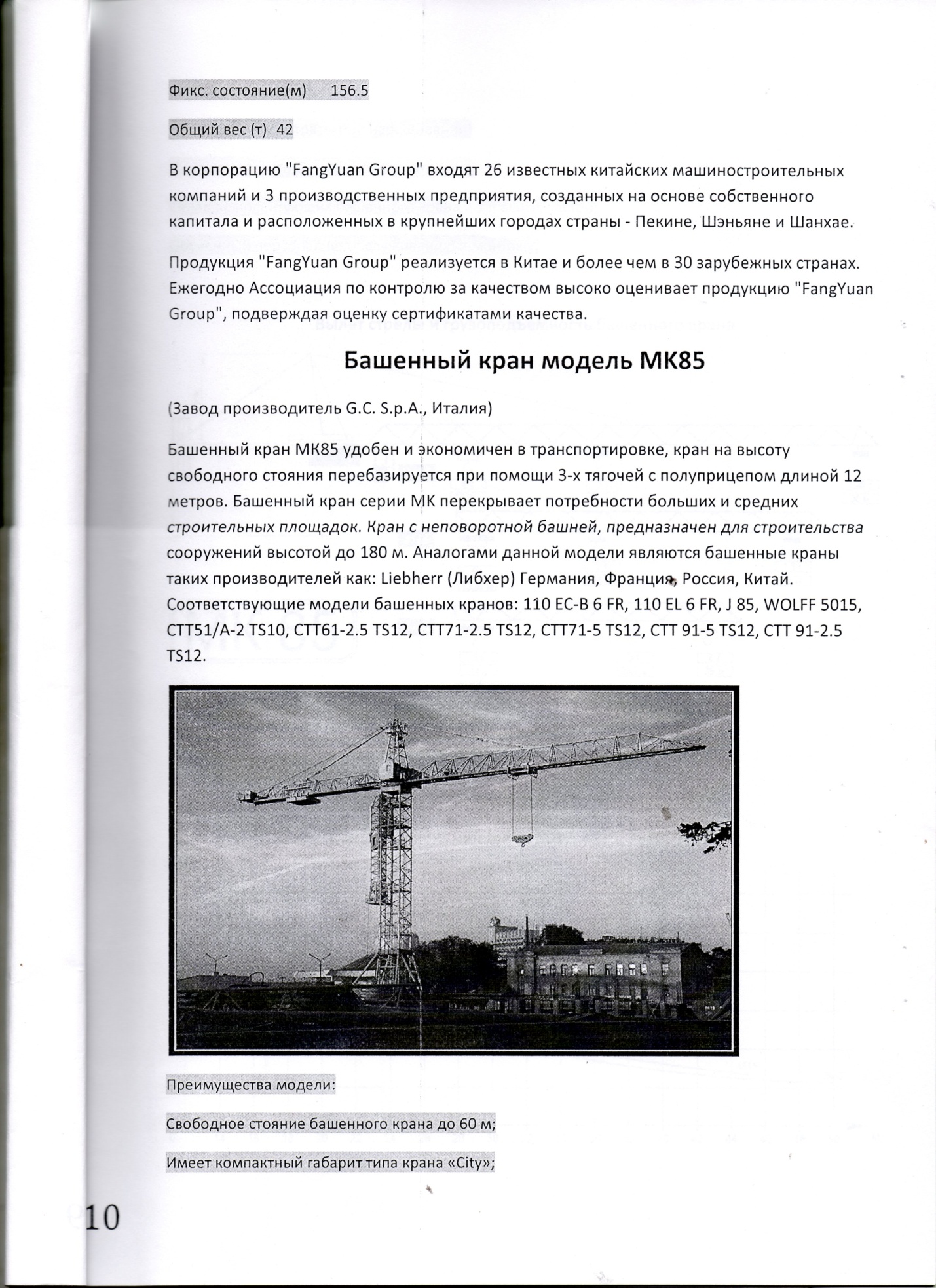

Рис.84. Башенный кран модель МК 85
(завод-производитель G.C.S,p.А., Италия)
