3. Выбор числа и мощности трансформаторов связи
3.1. Выбор основного оборудования для первой схемы
Выбираем 2 параллельно работающих автотрансформатора связи. Трансформаторы должны обеспечивать питание всех потребителей при оптимальной их нагрузке – (0,7–0,8) * Sн.т., а в аварийном режиме один трансформатор, оставшийся в работе обеспечить питанием потребителей с учётом перегрузки на 30 %.
Условие выбора трансформатора связи:
UН. ВН ≥ Uуст. ВН;
UН. СН ≥ Uуст. СН;
UН. НН ≥ Uуст. НН;
SН.Т. ≥ SФ.Т. , SФ.Т. =0,65* Smax,
где UН. ВН, UН. СН,UН. НН – номинальные напряжения на обмотках высокого, среднего и низкого напряжений трансформатора; Uуст. – установившееся напряжение в сети; SН.Т. – номинальная мощность трансформатора; SФ.Т. – фактическая мощность, пропускаемая трансформатором.
РНН max =40 МВт; РСН max =260 МВт; cos φ10 =0,89; cos φ220 =0,9;
SФ.Т. =0,65* Smax =0,65*329=213 МВА
Подбираем трансформатор по указанным условиям выбора: АОДЦТН-267000/500/220:
UН. ВН ≥ Uуст. ВН; 500 кВ=500 кВ;
UН. СН ≥ Uуст. СН; 230 кВ>220 кВ;
UН. НН ≥ Uуст. НН; 10,5 кВ >10 кВ;
SН.Т. ≥ SФ.Т. , 267 МВА>213 МВА.
Проверим выбранный автотрансформатор в режиме аварийного отключения другого параллельно работающего трансформатора при 30% перегрузке данного трансформатора:
;
Значит, наш трансформатор АОДЦТН-267000/500/220 нам подходит.

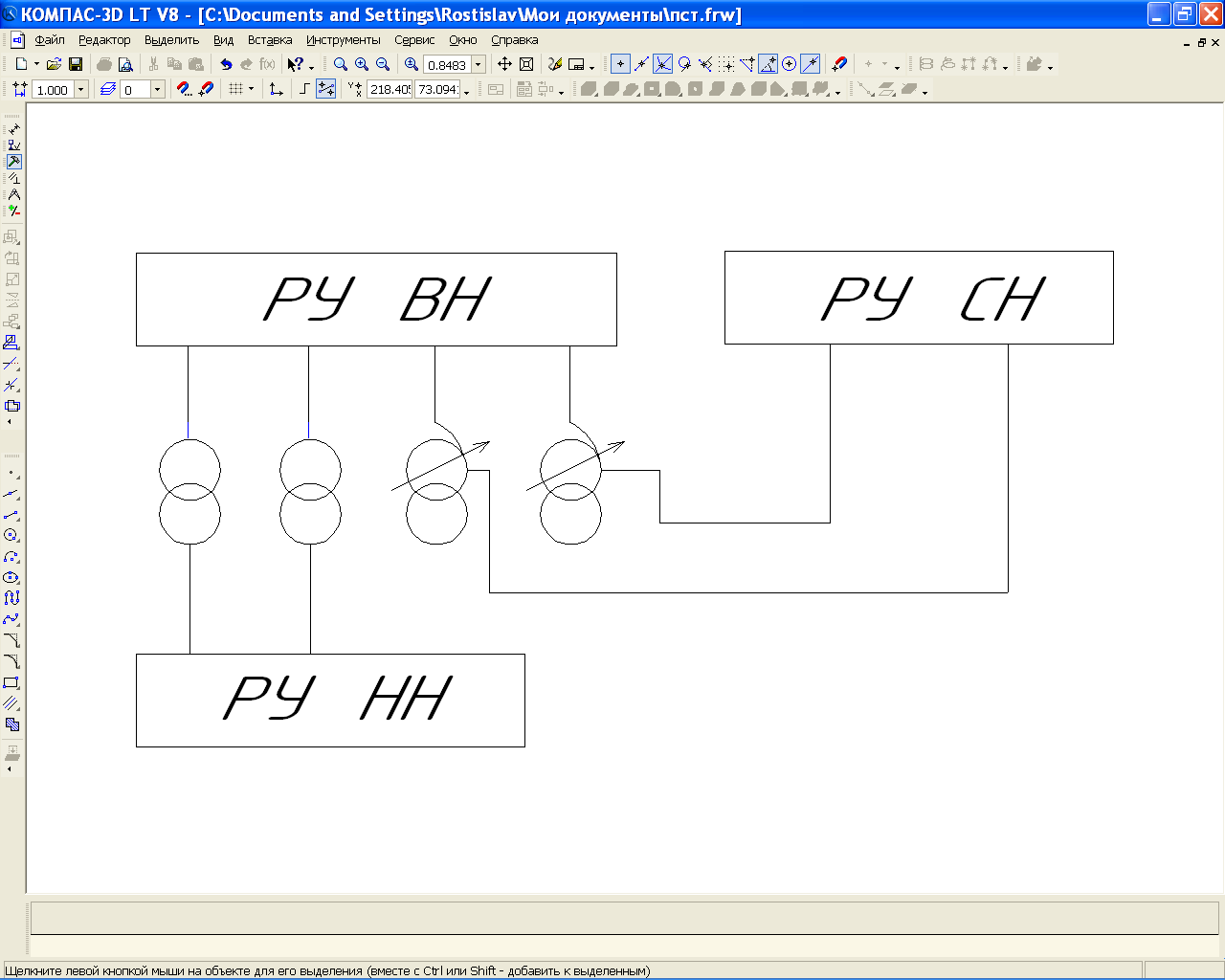

3.2. Выбор основного оборудования для второй схемы
Выбираем 2 трансформатора, связывающих РУВН и РУНН. Трансформаторы должны обеспечивать питание всех потребителей при оптимальной их нагрузке – (0,7–0,8) * Sнт, а в аварийном режиме один трансформатор, оставшийся в работе обеспечить питанием потребителей с учётом перегрузки на 40 %.
Условие выбора трансформатора связи:
UН. ВН ≥ Uуст. ВН;
UН. НН ≥ Uуст. НН;
SН.Т. ≥ SФ.Т. , SФ.Т. =0,7* Smax,
где UН. ВН, UН. НН – номинальные напряжения на обмотках высокого и низкого напряжений трансформатора; Uуст. – установившееся напряжение в сети; SН.Т. – номинальная мощность трансформатора; SФ.Т. – фактическая мощность, пропускаемая трансформатором.
РНН max =40 МВт; cos φ10 =0,89;
SФ.Т. =0,7* Smax=0,7*45=32 МВА
Подбираем трансформатор по указанным условиям выбора: ТДЦ-250000/500:
UН. ВН ≥ Uуст. ВН; 525 кВ>500 кВ;
UН. НН ≥ Uуст. НН; 15,75 кВ >10 кВ;
SН.Т. ≥ SФ.Т. , 250 МВА>32 МВА.
Проверим выбранный трансформатор в режиме аварийного отключения другого параллельно работающего трансформатора при 40% перегрузке данного трансформатора:
;
Значит, наш трансформатор ТДЦ-250000/500 нам подходит.
Выбираем 2 автотрансформатора, связывающих РУВН и РУСН. Трансформаторы должны обеспечивать питание всех потребителей при оптимальной их нагрузке – (0,7–0,8) * Sнт, а в аварийном режиме один трансформатор, оставшийся в работе обеспечить питанием потребителей с учётом перегрузки на 30 %.
Условие выбора трансформатора связи:
UН. ВН ≥ Uуст. ВН;
UН. СН ≥ Uуст. СН;
UН. НН ≥ Uуст. НН;
SН.Т. ≥ SФ.Т. , SФ.Т. =0,65* Smax,
где UН. ВН, UН. СН, UН. НН – номинальные напряжения на обмотках высокого, среднего и низкого напряжений трансформатора; Uуст. – установившееся напряжение в сети; SН.Т. – номинальная мощность трансформатора; SФ.Т. – фактическая мощность, пропускаемая трансформатором.
РСН max =260 МВт; cos φ220 = 0,9;
SФ.Т. =0,65* Smax=0,65*29 = 19МВА
Подбираем трансформатор по указанным условиям выбора: АОДЦТН-167000/500/220:
UН. ВН ≥ Uуст. ВН; 500 кВ=500 кВ;
UН. сН ≥ Uуст. сН; 230 кВ >220 кВ;
SН.Т. ≥ SФ.Т. , 167 МВА>19 МВА
Проверим выбранный трансформатор в режиме аварийного отключения другого параллельно работающего трансформатора при 30% перегрузке данного трансформатора:
;
Значит, наш автотрансформатор АОДЦТН-167000/500/220нам подходит.
Таблица 3.
Технические данные трансформаторов
Тип трансформатора |
SН.Т., МВА |
IX, % |
Напряжение обмоток, кВ |
Потери, кВт |
UКЗ, % |
Цена, тыс. руб. | |||||
ВН |
СН |
НН |
ΔРХ |
ΔРК |
ВН-СН |
ВН-НН |
СН-НН | ||||
АОДЦТН – 267000/500/220 |
267 |
|
500 |
230 |
10,5 |
150 |
490 |
11,5 |
37 |
23 |
292 |
ТДЦ – 250000/500 |
250 |
|
525 |
– |
15,75 |
250 |
600 |
– |
13 |
– |
335 |
АОДЦТН – 167000/500/220 |
167 |
|
500 |
230 |
11 |
125 |
325 |
11 |
35 |
21,5 |
206 |
Автотрансформатор АОДЦТН–267000/500/220.
Это трёхфазный трёхобмоточный автотрансформатор, выполненный с устройством регулирования под напряжением (РПН), с принудительной циркуляцией воздуха и масла с ненаправленным потоком масла; номинальная мощность 267 MBА, напряжением ВН 500кВ, СН 230кВ.
Автотрансформатор АОДЦТН–167000/500/220.
Это трёхфазный трёхобмоточный автотрансформатор, выполненный с устройством регулирования под напряжением (РПН), с принудительной циркуляцией воздуха и масла с ненаправленным потоком масла; номинальная мощность 167МВА, напряжением ВН 500кВ, СН 230кВ.
Трансформатор ТДЦ–250000/500.
Это трёхфазный трансформатор с расщеплённой обмоткой, выполненный с устройством регулирования под напряжением (РПН), с принудительной циркуляцией воздуха и естественной циркуляцией масла; номинальная мощность 250МВА, напряжением ВН 525кВ, НН 15,75кВ.
Перетек мощностей
Рис. 10. Перетек мощностей 1 варианта.
Рис. 11. Перетек мощностей 2 варианта.
