Лабораторная работа 5
Тема: Вычисление и построение нормальной конической равноугольной проекции с одной главной параллелью
Задание: 1. Вычислить постоянные параметры проекции α и с.
Вычислить полярные углы,
Вычислить радиусы параллелей.
Вычислить координаты X, У.
Построить проекцию по координатам X, У в заданном масштабе.
Вычислить масштабы и площадь m,n, Р.
Построить графики зависимости m,n, Р от φ.
Инструменты и принадлежности: чертежные принадлежности.
Литература:[3,4,5]
Отчетный материал:
1. Таблица с вычислением параметров α и С.
Таблица с вычислением полярных углов δ
Таблица с вычислением радиусов параллелей ρ
Таблица с вычислением прямоугольных координат X, У.
Чертеж нормальной конической равноугольной проекции с одной главной параллелью.
Таблица с вычислением m,n, Р.
7.Графики зависимости m, n, р от φ.
Исходные данные:
Вариант задания в приложении 6 [5]

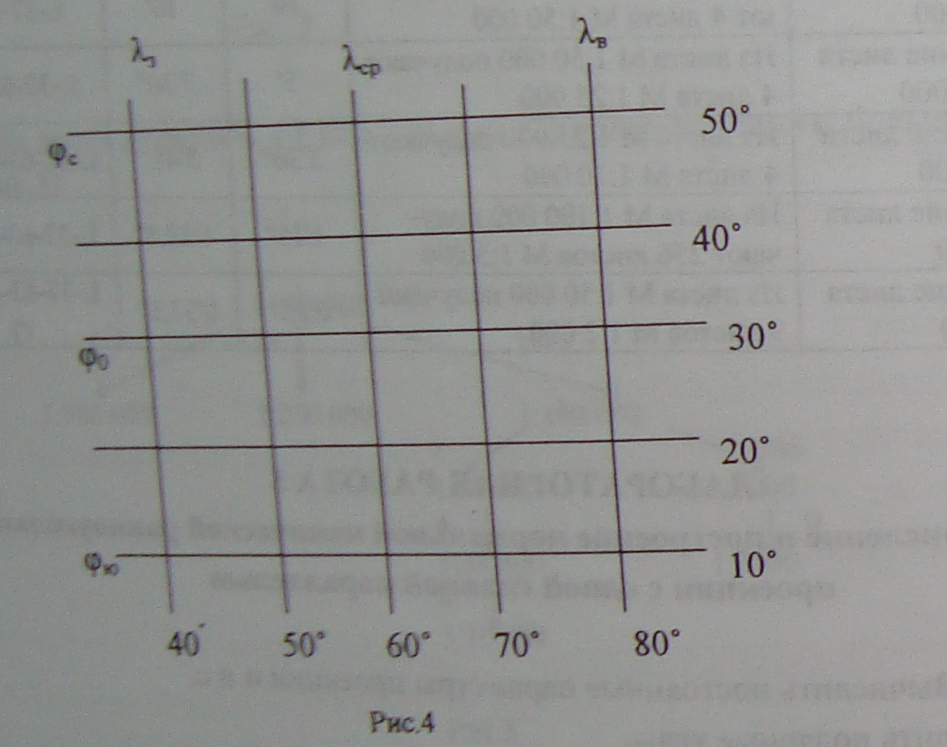

Например, задание по варианту(рис.4)
λз=40° λв=80° λср=60° ∆λ=10°
φю=10° φс=50° φ0=10° ∆φ=10°
Порядок выполнение лабораторной работы
1, Вычислить постоянные параметры проекции α и С.
В конической проекции параллели - дуги концентрических окружностей, меридианы - их радиусы,
α - параметр проекции, const величина
Для конической проекции α<1
если α = 1, то проекция будет азимутальная,
если α = 0, то проекция цилиндрическая
а = sin φ0
С - параметр проекции, const величина
где ρэк - радиус экватора на проекции, No- длина касательной, υ0 - относительное искажение длин, µо - знаменатель масштаба карты, Ngctq φ0 - значения для φо определить в приложении 3 [5].
Для определения «υ0α», определить «lq υ0» в приложении 4 [5].
lq υ0α=α lq υ0→ υ0α
α и С вычислять до 6-, 7-значных цифр
Таблица 3
Вычисление параметров а и с
Обозначения и формулы |
Вычисленные значения для φ0 |
α=sin φ0 |
|
lqυ0 |
|
αlqυ0= lqυ0α |
|
υ0α |
|
N0ctg φ0µ0100 |
|
C= (N0ctg φ0) υ0α µ0100 см |
|
Вычислить полярные углы.
В конических проекциях применяют две системы координат (рис. 5) полярные координаты: δ (дельта) — полярный угол, ρ (ро) - радиус и плоские прямоугольные X, У,
φ - географическая широта,
λ — географическая долгота
δ= α λ
ρ=f(φ)
S - точка полюса полярных координат,
О—точка начала плоских прямоугольных координат,
q — расстояние между точками S и О.
Вычислить δ и ρ для правой половины сетки, так как сетка симметрична относительно λ ср.
Таблица 4
Вычисление полярных углов δ
Обозначения и формулы |
Вычисленные значения для разности долгот |
|
∆λ1 |
∆λ2 |
|
α |
|
|
∆λ=λ-λср |
|
|
δ=α∆λ |
|
|
Вычислить радиусы параллелей на проекции
Для определения «υα», определить «lqυ» в приложении 4 [5].
α lqυ= lqυα=→ υα
δ и ρ вычислять до 6-, 7-зиачных цифр, 4 знака после запятой, δ до 1"
Таблица 5
Вычисление радиусов параллелей ρ
Обозначения и формулы |
Вычисленные значение широт |
||||
φ0-2∆φ |
φ0-∆φ |
φ0 |
φ0+∆φ |
φ0+2∆φ |
|
α |
|
|
|
|
|
lqυ |
|
|
|
|
|
αlqυ= lqυα |
|
|
|
|
|
υα |
|
|
|
|
|
C |
|
|
|
|
|
|
|
|
|
|
|
∆ρ=ρ0-ρn-1 |
|
|
|
|
|
4.Вычислить координаты X, У.
X = q - ρ cos δ
У = ρ sin δ
За «q» принять значение близкое к ρ южной параллели. Вычислить X, У для правой половины сетки, т.к. сетка симметрична относительно λср, с точностью до 0.001м
Таблица 6
Вычисление прямоугольных координат
Ф меридианов |
X = q - ρ cos δ У = ρ sin δ |
Прямоугольные координаты X, У для меридианов с долготой |
||
Λср |
Λср+∆λ |
Λср+2∆λ |
||
φо -2∆φ |
X У |
|
|
|
φо -∆φ |
X У |
|
|
|
φо |
X У |
|
|
|
φо+∆φ |
X У |
|
|
|
φо+2∆φ |
X У |
|
|
|
5. Построить проекцию по координатам X, У в заданном масштабе.
По вычисленным X, У построить нормальную, равноугольную, коническую проекцию для правой и левой половины сетки. Масштаб проекции должен соответствовать заданному варианту. За ось X принять средний меридиан, q -расстояние между точками S и О. За «q» принять значение близкое к ρ южной параллели. Точка О является пересечением осей X, У. Оформление выполнить на чертежной бумаге, в туши.
Вычислить масштабы и площадь m,n,ρ
где г — радиус параллели на эллипсоиде, приложение 5 [5].
Контроль: n по главной параллели = 1.
р = m2
Таблица 7
Вычисление масштабов и площади m, n, Р
Обозначения и формулы |
Вычисления значений широт |
||||
|
φо -2∆φ |
φо -∆φ |
φо |
φо+∆φ |
φо+2∆φ |
α |
|
|
|
|
|
ρ |
|
|
|
|
|
α ρ |
|
|
|
|
|
r |
|
|
|
|
|
rµ0100 |
|
|
|
|
|
|
|
|
|
|
|
P=m2 |
|
|
|
|
7. Построить графики зависимости т, п, Р от φ.
По вычисленным значениям m, n, Р построить график зависимости от широты φ.На графике по оси X отложить значения m (n) Р, по оси У значения широты φ.
ЛАБОРАТОРНАЯ РАБОТА 6
Тема: Определение по таблицам Гаусса-Крюгера X, У, У пересчитанное,
γ, aсеверное,aюжное, с, d, Р
Задание: 1. Оформить схему листа М 1:200000.
Определить X, У, Упересчитанное, γ для листа М 1:200000.
Определить aсеверное,aюжное, , с, d, Р для листа М 1:200000.
Оформить схему листа М 1:2500.
Определить X, У, У пересчитанное, γ, для листа М 1:25000.
ВЫЧИСЛИТЬ X, У, У пересчитанное, γ , ДЛЯ ЛИСТа М 1:10000.
Определить aсеверное,aюжное, ,с, d, Р для листа М 1:10000.
8. Оформить схему листа М 1:1000. Литература: [3,4,6].
Отчетный материал:
Схема листа М 1:200000.
Таблицы со значениями X, У, У пересчитанное, γ для листа М 1:200000.
Схема листа М 1:25000.
Таблицы со значениями X, У, У пересчитанное, у для листа М 1:25000 и 1:10000.
Схема листа М 1:10000.
