4. Передаточная функция исполнительного механизма
Мощность от вала двигателя к регулирующему органу передается через редуктор. Редуктор выбирается из стандартного ряда редукторов. В маломощном приводе КПД не является определяющим, поэтому главное при выборе редуктора – его передаточное число.

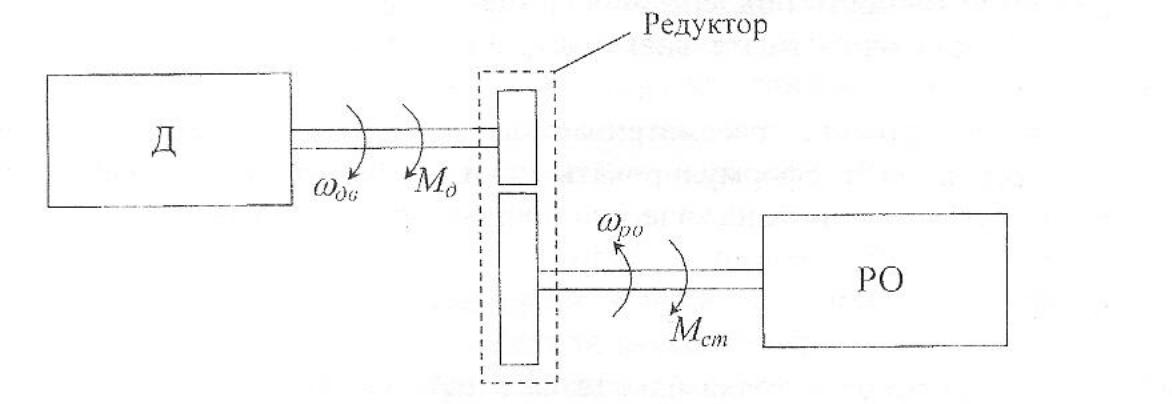

Рис.4. Схема исполнительного механизма
Расчет передаточного числа редуктора i выполняется по формуле
где nДВ – номинальная частота вращения двигателя, мин -1.
Величина скорости nРО определяется из следующих соображений.
Предположим, что по требованиям технологического процесса время
регулирования известно и равно tпп. Предположим также, что регулирующим
органом является перекрывной вентиль, обеспечивающий регулирование
расхода жидкости в емкость. Для выбора вентилей также имеется справочная
литература. Пусть для полного открытия вентиля (исходное положение –
вентиль закрыт) требуется сделать 10 – 15 оборотов. В процессе же регулиро-
вания в течение времени переходного процесса tпп целесообразно изменять
положение вентиля примерно на угол, соответствующий 3 – 4 оборотам. Это
объясняется тем, что при регулировании расход жидкости через вентиль не
должен сильно изменяться. Можно принять, что максимальное изменение
регулируемой величины (в заданном примере расхода жидкости) не должно
превышать 20 %.
Далее можно определить величину максимальной скорости вращения
вентиля (исполнительной оси регулирующего органа)
Величина максимальной скорости вращения вентиля равно:
где m – количество оборотов регулирующего органа, в данном случае m = 3 ÷ 4 оборотам. Коэффициент передачи редуктора как элемента САР рассчитывается по формуле
Остальные элементы системы (датчики, при необходимости
корректирующие элементы) выбираются по справочникам и каталогам.
5. Передаточная функция регулирующего органа (вентиль).
Регулирующим органом в данном задании служит вентиль. Предполагая его статическую характеристику линейной, передаточную функцию для него можно представить в виде коэффициента передачи
где f1max - максимальное проходное сечение вентиля;
φmax - угол поворота вала, при котором происходит полное открытие или закрытие вентиля.
6. Передаточная функция Объекта Управления
Вывод передаточной функции для рабочей ёмкости, в которой регулируется уровень жидкости.
Предварительно получим дифференциальное уравнение для рабочей
емкости и затем выражение для передаточной функции.
Регулируемая величина − уровень жидкости в емкости h1, регулирующее
воздействие − изменение проходного сечения вентиля f1, возмущающие
воздействия − изменения h0, G, m1 и m2.
Основными уравнениями, описывающими изменение уровня жидкости в
емкости, являются:
1. Уравнение материального баланса
(1)
где - приращение объема жидкости в емкости за время ;
- объемная подача жидкости в рабочую емкость в единицу времени;
- объемный унос жидкости из рабочей емкости в единицу времени;
При вертикальных стенках емкости
(2)
где – площадь «зеркала» жидкости;
- приращение уровня жидкости за время .
Подставляя (1) в (2) и переходя к бесконечно малым приращениям dh1 и
dt, получим
(3)
2. Уравнение расхода при истечении жидкости через вентиль f1
(4)
где f1 – площадь проходного сечения вентиля, м2;
ε - коэффициент расхода, учитывающий влияние местных сопротивлений в данной работе ε = 0,60 ÷ 0,65;
g – ускорение силы тяжести;
Δh = h0 – h1 – перепад уровней жидкости в емкостях.
3. Уравнение уноса жидкости тканью из рабочей емкости
(5)
где G – массовый расход ткани, г/с;
ρ – плотность жидкости, г/л;
m1, m2 – абсолютная влажность ткани соответственно на входе и выходе плюсовки, г/г;
Подставляя (5) и (4) в (3), получим уравнение объекта регулирования
(6)
Здесь регулируемая величина –h1, регулирующее воздействие –
изменение f1, возмущающие воздействия – изменение h0, G, m1, m2.
Уравнение (6) нелинейное. Выполним его линеаризацию.
Запишем уравнение (6) в следующем виде
Разложим функцию F в ряд Тейлора по отклонениям переменных
величин от номинального режима:
+ (члены высшего порядка малости) = 0.
Вычтем из этого уравнения выражение для установившегося движения F0,
и, пренебрегая малыми величинами высшего порядка, получим
где
Таким образом, линеаризованное дифференциальное уравнение (6) в
отклонениях запишется:
или
(7)
Введем обозначения:
где – значения соответствующих параметров при
номинальном режиме работы системы, кроме того, для малых отклонений Δh1,Δf1, Δh0, ΔG, Δm2 и Δm1 примем обозначения h1, f1, m1, m2, G.
С учетом обозначений уравнение (7) принимает вид
(8)
Приведя уравнение (8) к стандартному виду (разделив правую и левую
части на a2), получим
(9)
Здесь T0 = S/a2 – постоянная времени объекта;
Уравнение (9) позволяет записать передаточную функцию для рабочей ёмкости
(10)
Все параметры, необходимые для вычисления постоянной времени и
коэффициентов передачи объекта, приведены в задании. Не указано лишь номинальное сечение вентиля , которое необходимо определить из уравнения равновесного режима:
