Тема 3. Композиционная организация документа

Формирование информации в документе или его части — осуществляется посредством композиции составляющих элементов.

Страница документа представляет собой информаци­онное поле воспроизведения.

Информационное поле, в общем случае, — это часть пространства, находящегося в поле зрения и предназначенного для пе­редачи информации (представленной совокупностью символов или образов).

Текст и иллюстрации, расположенные на информационном поле следует рассматривать с двух точек зрения:

• как информационные элементы,

• как композиционные элементы.

Композиционная организация документа достигается с помощью типовых правил и приемов оформления документа в целом, его отдельных частей и составляющих их элементов.

На странице документа можно выделить три группы элементов, образующих графическую композицию: текстовые, нетекстовые, композиционно-пробельные.

Структура полосы (страницы) документа: (вопрос 26)

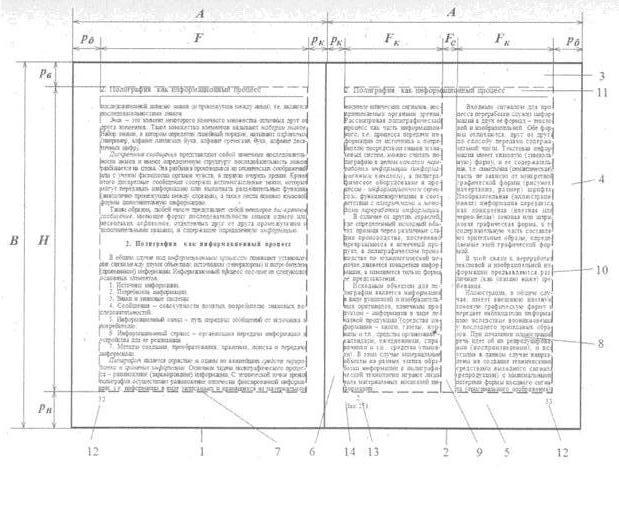

Рис.1. Разворот документа:

1 — полоса документа (страница) четная;

2 — полоса документа (страница) нечетная;

3 — верхнее поле;

4 — боковое (наружное) поле;

5 — нижнее поле;

6 — корешковое поле;

7 — полоса набора;

8 — колонка;

9 — средник:

10 — абзац;

11 — колонтитул;

12 — колонцифра;

13 — норма;

14 — сигнатура.

элементы полосы (страницы) документа — в общем случае следующие:

— композиционно-пробельные элементы — поля (корешковое, верхнее, боковое, нижнее);

— полосу набора — площадь, в пределах которой располагаются текстовые и нетекстовые элементы, т. е. площадь страницы за вычетом полей. На полосе набора размещаются:

• текстовые блоки основного и дополнительных текстов;

• нетекстовые блоки (иллюстрации, графические элементы, условные обозначения, символы и т.п.);

Замечание: нетекстовые блоки могут быть также размещены за пределами полосы набора, на полях страницы.

Кроме этого, в состав полосы набора вхо­дит являющийся справочно-вспомогательным элементом (если его наличие предусматривается оформлением);

— справочно-вспомогательные элементы (колонтитул, колонцифра, норма, сигнатура — текстовые элементы).

Различают следующие виды полос документа: четную и нечетную, начальную (спусковую), регулярную (полную) и концевую.

Нечетная полоса (с нечетным номером страницы) расположена на развороте документа (издания) всегда справа, четная — слева.

Начальная полоса — это первая страница раздела, главы и т.п., если разделы, главы и т.п. начинаются с новой страницы. Традиционно тексты на этих полосах начинаются не с верха полосы, а ниже, с так называемым спуском (спусковые полосы).

Регулярная (рядовая) полоса — это полоса, которая в пределах заданного формата, занята текстом и/или иллюстрациями — таких полос в документе большинство.

Концевая полоса — это полоса, которая предшествует очередной начальной полосе или располагается в конце главы, раздела, части, документа — как правило, неполностью заполняется текстом.

Формат полной (регулярной) полосы набора, расположенной на полосе документа A х B (см. рис.1) — это ее размеры:

по ширине F (ширина полосы — формат строки набора)

по высоте Н (высота полосы без колонцифр, но с колонтитулом).

Если текст располагается на полосе колонками, то задаются форматы колонок F_K и ширина средника F_C (средник - расстояние между колонками).

Композиционно-пробельные элементы (поля) наряду с полосой набора являются ее важным композиционным элементом.

Полосу набора располагают на оптической середине страницы, поэтому:

корешковое поле P_K всегда наименьшее,

нижнее поле P_Н — наибольшее,

верхнее поле P_В больше корешкового, но меньше бокового (наружного) P_Б:

P_K < P_В < P_Б < P_Н

Некоторые характеристики спусковых и концевых полос:

Начальные (или спусковые) полосы характеризуют величиной спуска — одинакова во всем издании и обычно не превышает четверти высоты полосы. Часть спусковой полосы, занятая текстом, в этом случае становится меньше.

Концевые полосы имеют переменную по размерам не занятую (или занятую) текстом часть, что обусловлено объемом текста смысловой части произведения — концевая полоса должна быть заполнена текстом не менее чем на величину спуска или не менее чем на четверть.

Выключка — обычно строки текста на полосе имеют одинаковую длину — являются выключенными в формат. Существуют также другие виды выключки: влево, вправо, по центру.

Виды текста: различают текст сплошной и смешанный, основной и дополнительный

Сплошной текст набирают на полосе одним шрифтом, т.е. в пределах полосы набора рисунок, начертание и размеры шрифта не изменяются.

Смешанный текст — когда используют шрифт нескольких алфавитов с включением иностранных слов, специальных знаков и символов.

Основной и дополнительный тексты на полосе набора располагают в виде композиционных текстовых блоков:

Основной текст (вопрос 27) — формируют из регулярных (рядовых) текстовых блоков, среди которых наиболее часто используются абзацы.

Основной текст формируется на полосе как однородная знаково-графическая композиция, визуально разделенная композиционно-пробельными элементами на текстовые блоки (абзацы).

Под композиционным текстовым блоком следует понимать блок текста, набранный на одинаковый формат и расположенный только в пределах полосы набора.

Абзац состоит из одной или более строк, объединенных по прин­ципу смыслового единства.

Абзац можно рассматривать как смысловой блок текста, но нельзя рассматривать как композиционный блок.

Поэтому, композиционным блоком может быть часть абзаца, например, при переходе абзаца со страницы на страницу или при оборке (обтекании) иллюстрации текстом (рис. 3. е, ж, з, п).

е ж з п

е — автономный блок, заверстанный с односторонней оборкой;

ж — автономный блок, заверстанный с обтеканием текстом;

з — автономный блок, заверстанный с двухсторонней оборкой;

п — автономный блок, заверстанный с выступом на поле.

По конструктивному признаку в абзаце можно выделить три вида строк:

• начальная строка, в которой текст начинается не от края полосы, а на некотором расстоянии от него, называемом абзацным отступом, и одинаковом у всех абзацев документа. Величина абзацного отступа по­стоянна во всех текстах документа и зависит от формата полосы набора;

• регулярная (рядовая) строка — полная строка текста, длина которой равна формату полосы набора;

• концевая строка — последняя строка абзаца переменной длины, неполностью занятая текстом.

Интерлиньяж — постоянное межстрочное расстояние в пределах регулярного блока (или совокупности регулярных блоков) сплошного текста. Интерлиньяж является важным композиционно-графическим приемом визуального восприятия однородности текста.

Выделения — служат для смысловой акцентировки отдельных фрагментов (элемен­тов) основного текста. Они нарушают композиционную однородность сплошного текста и акцентируют на себе визуальное восприятие.

Выделения подразделяют на: пробельно-композиционные, графические и шрифтовые.

Пробельно-композиционные выделения:

• набор вразрядку (с увеличенным межсимвольным пробе­лом, как набран сам термин);

• втяжки (набор на уменьшенный формат);

• отбивки (разделение частей текста пробелами);

• ступенчатый набор (стихи).

Графические выделения: подчеркивание линейкой, использование рамок, плашек (как оформлены сноски и колонтитул в данном издании), скобок, символов, маркеров списка, украшений, орнаментов.

Шрифтовые выделения: набор выделительным шрифтом, набор более мелким или более крупным шрифтом, шрифтом другого рисунка, прописными буквами.

Заголовки и подзаголовки (общий термин рубрики) предназначены для логического членения текста (на части, разделы, главы, параграфы, пункты и др.).

Их набирают обычно тем же шрифтом, что и основной текст, только либо выделительного начертания, либо большего/меньшего размера.

Композиционно рубрики оформляются в виде разновидностей отдельных текстовых блоков:

• набранных на формат полосы (отдельными строками по отношению к основному тексту с выключкой по центру, влево, вправо) и расположенных в пределах полосы как очередной блок основного текста;

— набранных на меньший формат и врезанных в текст («форточкой»), т.е. являющихся автономными текстовыми блоками;

Рис. 3а — заголовок врезанный в текст (форточка)

• набранных в подбор к тексту (т.е. расположенные в пределах первой строки абзаца основного текста);

• набранных на полях издания («фонариком»).

Рис. 3с — заголовок на полях (боковик, «фонарик»)

Помимо формата и расположения выделение на полосе набора достигается за счет отбивок рубрик от основного текста.

Рубрика отделяется от блоков основного текста путем увеличения пробелов.

Если рубрики располагаются отдельными строками по центру полосы (или строками, выключенными влево, вправо), то отбивка реализуется путем увеличения межстрочного пробела до и после рубрики, причем отбивка от предшествующего текста всегда больше, чем от последующего.

Кроме этого подзаголовок, набранный в подбор, в самой строке отделяется от основного текста постоянным внутристрочным пробелом:

Пример:

Дополнительный текст и нетекстовые элементы на полосе набора, странице документа.

Дополнительный текст и нетекстовые блоки:(вопрос 28)

Блоки дополнительных текстов — формулы, выводы, таблицы, примечания, цитаты, эпиграфы, подрисуночные подписи, и т.п.

Нетекстовые блоки — иллюстрации, изобразительные оформительские элементы и т.п.

Три вида блоков дополнительных текстов и нетекстовых блоков — по их расположению к блокам основного текста (рис. 3):

• текстовые блоки, расположенные внутри блоков основного текста (абзацев):

— занимают часть строки или отдельную строку либо состоят из нескольких строк,

— набраны шрифтом основного текста или выделительным шрифтом,

— возможно, оформлены графическими выделениями и отделены отбивкой, внутристрочным пробелом или увеличенным межстрочным расстоянием от основного текста.

• текстовые блоки, расположенные на полосе набора в ряду блоков основного текста на месте очередного блока (рис. 36).

Рис. 3б — текстовой блок, набранный на уменьшенный формат в ряду блоков основного текста (формула, примечание, цитата)

— содержат одну или несколько строк, набранных на формат полосы или уменьшенный формат (втяжки) шрифтом основного текста,

— возможно, меньшего размера или выделительного начертания либо оформленных с использованием графических выделений,

— могут отделяться отбивками от предшествующих и (или) последующих блоков основного текста. Например: отдельный блок формул, примечания, цитаты, эпиграфы, рубрики, набираемые на формат полосы;

• автономные текстовые и нетекстовые блоки:

— как правило, не связаны со смысловым содержанием основного текста (в основном тексте содержится ссылка на них).

— могут располагаться на полосе сразу же за текстом, к которому относятся, либо в соответствии с задачами композиции в определенном месте полосы или в пределах разворота.

— иногда, в зависимости от формата автономного блока, предполагается его обтекание основным текстом с одной, двух, трех и, возможно, четырех сторон (рис. 3з).

в г д е

ж з и к л

автономные блоки заверстанные: в — сверху; г — снизу; д — вразрез; е — с односторонней оборкой; ж — с обтеканием текстом; з — с двухсторонней оборкой; и — с односторонней оборкой на полосу набора и продольным расположением автономного блока; к — с поперечным расположением автономного блока; л — на полосу набора с продольным расположением; о — на полосу набора с поперечным расположением.

К этой группе относят, например: таблицы и выводы, иллюстрации и располагаемые совместно с ними подрисуночные подписи.

Набор автономных текстовых блоков и подготовка нетекстовых производятся отдельно от набора основного текста, а их совместное расположение на полосе осуществляется посредством верстки.

Нетекстовые блоки могут также располагаться полностью или частично вне полосы набора. К текстовым блокам, располагаемым вне полосы набора, можно отнести заголовки, заверстанные «фонариком» (боковики).
