1. Аналіз роботи системи подачі і розподілу води до реконструкції
1.1 Знаходження коефіцієнтів збільшення гідравлічних опорів трубопроводів
Аналіз роботи трубопроводів системи водопостачання проведений з урахуванням того, що опір трубопроводів у процесі експлуатації збільшується. На стінках металевих трубопроводів спостерігається відкладення солей, продуктів корозії та життєдіяльності мікроорганізмів. Числове значення коефіцієнта збільшення опору трубопроводу знайдені за залежностями А.А.Ткачука [1], для сталевих труб:
,
де k1 – безрозмірний коефіцієнт,
k1 = 1 + а2 lg (T+1),
T – термін експлуатації трубопроводів, років;
а2 – коефіцієнт, що враховує умови експлуатації трубопроводу;
а2=αβ αМ αе,
αβ – коефіцієнт, що враховує якість води, визначаємо за таблицею 1:
Ступінь корозійності води |
αβ |
Некорозійна |
0,01 |
Знижено-корозійна |
0,2 |
Слабо корозійна |
0,4 |
Корозійна |
0,65 |
Сильно корозійна |
1 |
У даному випадку водасильно корозійна, αβ=1;
αМ – коефіцієнт, що враховує корозійну стійкість матеріалу трубопроводів;
αе – коефіцієнт, що враховує умови експлуатації трубопроводів;
d – розрахунковий діаметр труб.
Розрахунки по знаходженню коефіцієнтів збільшення опору трубопроводів у процесі експлуатації приведені у табл. 2.
Таблиця 2. Знаходження коефіцієнтів збільшення опорів трубопроводів
у процесі експлуатації
Умовний діаметр, мм |
Розрахунковий діаметр чавунних труб |
Коефіцієнт а2 |
Коефіцієнт к1 |
Коефіцієнт збільшення опору к |
250 300 350 400 |
0,261 0,311 0,363 0,414 |
3,6 3,6 3,6 3,6 |
5,33 5,33 5,33 5,33 |
5,677 5,619 5,576 5,545 |
а2 = 10,94,0= 3,6,
k1 = 1 + 3,6 * lg (15+1) = 5,33,
.
1.2 Знаходження еквівалентних діаметрів трубопроводів

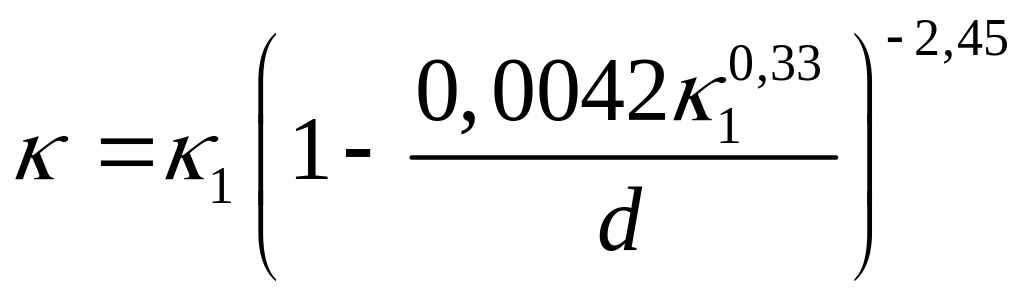

Питомі опори для чавунних і сталевих трубопроводів знайдені за формулою Ф.А. Шевєльова:
,
Звідси, .
Розрахунки по знаходженню еквівалентних діаметрів трубопроводів зведено у табл. 3.
Умовний прохід |
Розрахунковий діаметр |
Коефіцієнт k |
|
250 300 350 400 |
0,261 0,311 0,363 0,414 |
5,677 5,619 5,576 5,545 |
0,188 0,225 0,262 0,299 |
1.3 Гідравлічний розрахунок водопровідної мережі на пеом
1.3.1 Побудова дерева мережі
«Дерево» мережі
Гідравлічний розрахунок водопровідної мережі виконаний на ПЕОМ по програмі HIDRO1. Для розрахунку мережі складено “дерево” мережі (рис. 1). Після цього були введені вихідні дані: загальні дані, опис кілець, дані по ділянкам і вузлам, команди управління розрахунком. Розрахунок проведений у режимі діалогу. Вихідні дані і результати розрахунку приведені у додатку 1. Розрахунок виконаний методом зовнішньої ув’язки на період максимального водорозбору при включеній водонапірній башті і без неї.

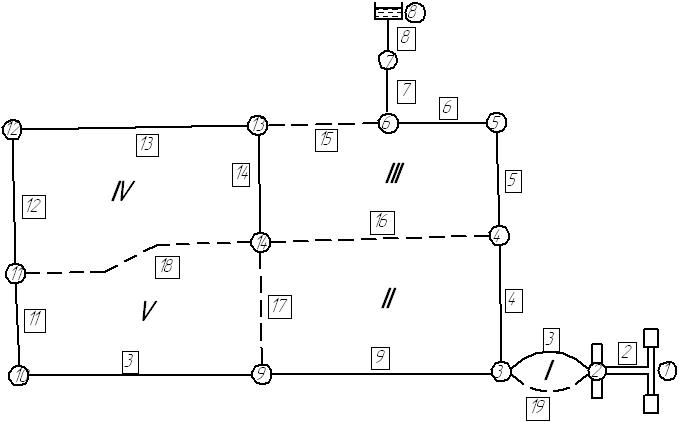

Рис.1 «Дерево мережі»
