Пятый патент

(54) СТЕНД ДЛЯ МОНТАЖА И ДЕМОНТАЖА ШИНЫ КОЛЕСА БОЛЬШЕГРУЗНОГО АВТОМОБИЛЯ И ПОДВЕСКА ДЛЯ ЗАХВАТА КОЛЕСА

(57) Реферат:

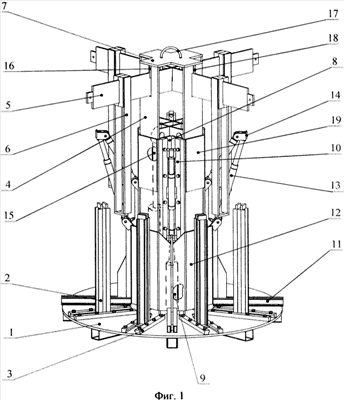

Стенд содержит раму, нижние опорные элементы, гидравлический пресс с подвижной колонной, съемную траверсу, выполненную в виде конструкции из радиально расположенных по окружности пластинчатых кронштейнов с установленными на них верхними упорами с возможностью регулирования их положения, перемещаемую приводом опорную площадку для колеса и его элементов, выполненную в виде Г-образных рычагов, жестко соединенных между собой. На каждом Г-образном рычаге шарнирно установлены по два упор-талрепа с закрепленным на свободных их концах упором с зубчиком для снятия съемного посадочного кольца. Подвеска для захвата колеса содержит раму, на которой жестко закреплен механизм фиксации в виде трубы, на котором свободно установлена с возможностью продольного перемещения траверса в виде трубы, шарнирно связанная с трубчатыми распорными балками, свободно установленными в соответствующих трубах горизонтальных плеч захватов. На траверсе закреплена петля для подъема подвески грузоподъемным механизмом. В результате упрощается процесс монтажа и демонтажа шин большегрузных автомобилей. 2 н. и 3 з.п. ф-лы, 2 ил.
