2.2. Расчет динамических характеристик четырехполюсника
Определение корней характеристического
уравнения. Характеристическое
уравнение для четырехполюсника в режиме
холостого хода совпадает со знаменателем
передаточной функции
и имеет вид
;
где
.
Корни уравнения рассчитаны на ЭВМ и равны: S1=-5402,7, S2=-281,43, S3=-1315,7. Корни получились действительные и разные.
Расчет переходной характеристики четырехполюсника. Примем входное воздействие в виде единичной ступенчатой функции и запишем для него преобразование Лапласа
Выходное напряжение в операторной форме при нулевых начальных условиях запишется как
Оригинал U2(S), равный u2(t), представляет переходную функцию четырехполюсника и имеет вид
Коэффициенты А0,
А1,
А2,
А3
рассчитываем, пользуясь формулой теоремы
разложения (49). Для этого найдем сначала
производную от знаменателя U2(S),
обозначим ее
,
получим
.
Постоянные интегрирования равны:
Подставим в h(t) значения постоянных интегрирования
.
Так как входное ступенчатое воздействие имеет амплитуду 2В, то u2(t) будет равно удвоенному значению h(t). По полученному выражению строится график переходного процесса.
Динамические параметры четырехполюсника. Так как корни характеристического уравнения четырехполюсника действительные, для него не существует понятий собственной, свободной частот и затухания. Его динамические свойства характеризуются только постоянными времени:
Время переходного процесса выбирается
по максимальной постоянной времени и
равно
.
На рис. 9, 10, 11, 12 приведены блок-схемы вычислений параметров пассивного четырехполюсника.
Рис. 9. Блок схема алгоритма вычисления коэффициентов четырехполюсника
Рис. 10. Блок-схема алгоритма построения графиков АЧХ и ФЧХ
Рис. 11. Блок-схема алгоритма программы вычисления корней кубического уравнения

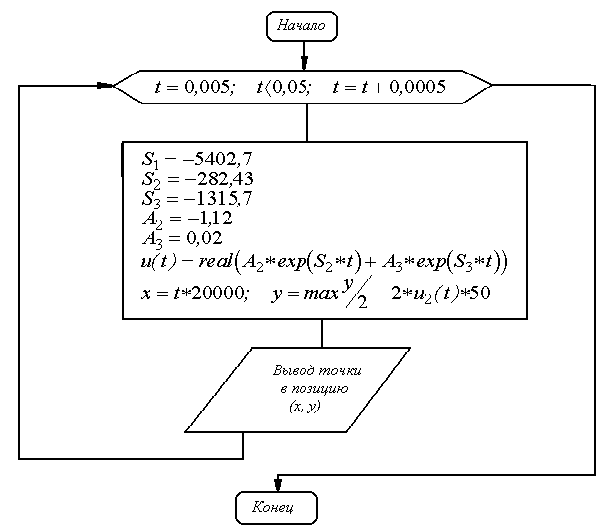

Рис. 12. Блок-схема алгоритма программы построения графика переходного процесса
