- •Ознайомтесь з принципом роботи електронно-променевого, рідкокристалічного та плазмового моніторів, (1), ст. 905-975
- •Опишіть типи моніторів, що використовуються в лабораторії.
- •Контрольні запитання:
- •Які додаткові роз’єми можливі на звукових платах комп’ютера?
- •Дайте означення частотної характеристики звукового адаптера.
Контрольні запитання:

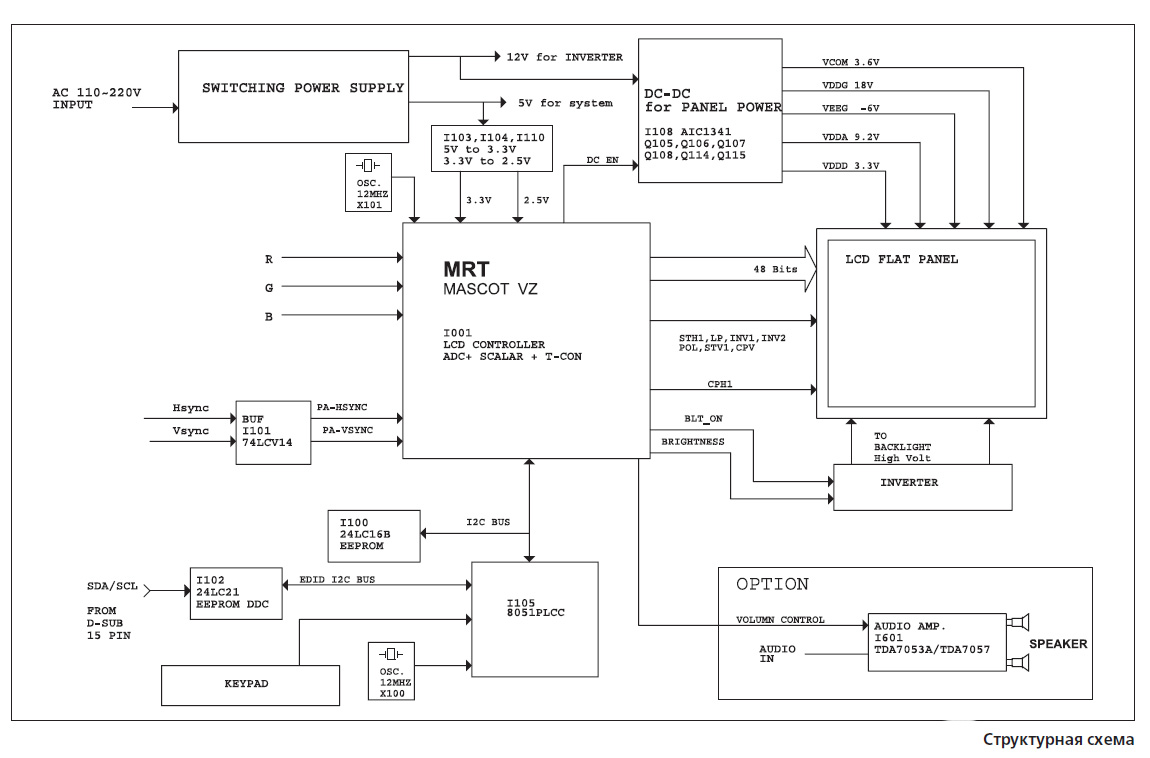

Зобразіть схему роботи рідкокристалічного монітора.
Яке призначення тіньової маски в конструкції монітора?
Тіньова маска (shadow mask) - це найпоширеніший тип масок, вона застосовується з часу винаходу перших кольорових кінескопів. Поверхня у кінескопів з тіньовою маскою зазвичай сферичної форми (опукла). уже зроблено для того, щоб електронний промінь у центрі екрана і по краях мав однакову товщину.
Тіньова маска складається з металевої пластини з круглими отворами, які займають приблизно 25% площі. Знаходиться маска перед скляною трубкою з люмінофорним шаром. Тіньова маска створює решітку з однорідними точками (ще званими тріади), де кожна така точка складається з трьох люмінофорних елементів основних кольорів - зеленого, червоного і синього - що світяться з різною інтенсивністю під впливом променів з електронних гармат.
Зміною струму кожного з трьох електронних променів можна домогтися довільного кольору елемента зображення, утвореного тріадою точок.
Тіньова маска
(shadow mask) це найбільш поширений тип масок
для CRT моніторів. Тіньова маска складається
з металевої сітки перед частиною скляній
трубки з люминофорным шаром. Зазвичай,
більшість сучасних тіньових масок
виготовляються з инвара (invar - сплав
заліза і нікелю). Отвори в металевої
сітці працюють як приціл (хоча й точний),
саме цим забезпечується те, що електронний
промінь потрапляє лише на необхідні
люминофорные
елементи і лише у певних сферах. Тіньова
маска створює грати з однорідними
точками (ще званими тріади), де кожна
така точка складається з трьох люминофрных
елементів основних квітів - зеленного,
червоного та синього – що світяться з
різної інтенсивністю під впливом
променів з електронних гармат. Зміною
струму кожного із трьох електронних
променів можна домогтися довільного
кольору елемента зображення, утвореного
тріадою точек.
Мінімальна відстань між люминофорными елементами однакового кольору називається dot pitch (чи крок точки) і є індексом якості зображення. Крок точки зазвичай вимірюється в міліметрах (мм). Чим менший значення кроку точки, то вище якість відтвореного через монітор изображения.
Які додаткові роз’єми можливі на звукових платах комп’ютера?

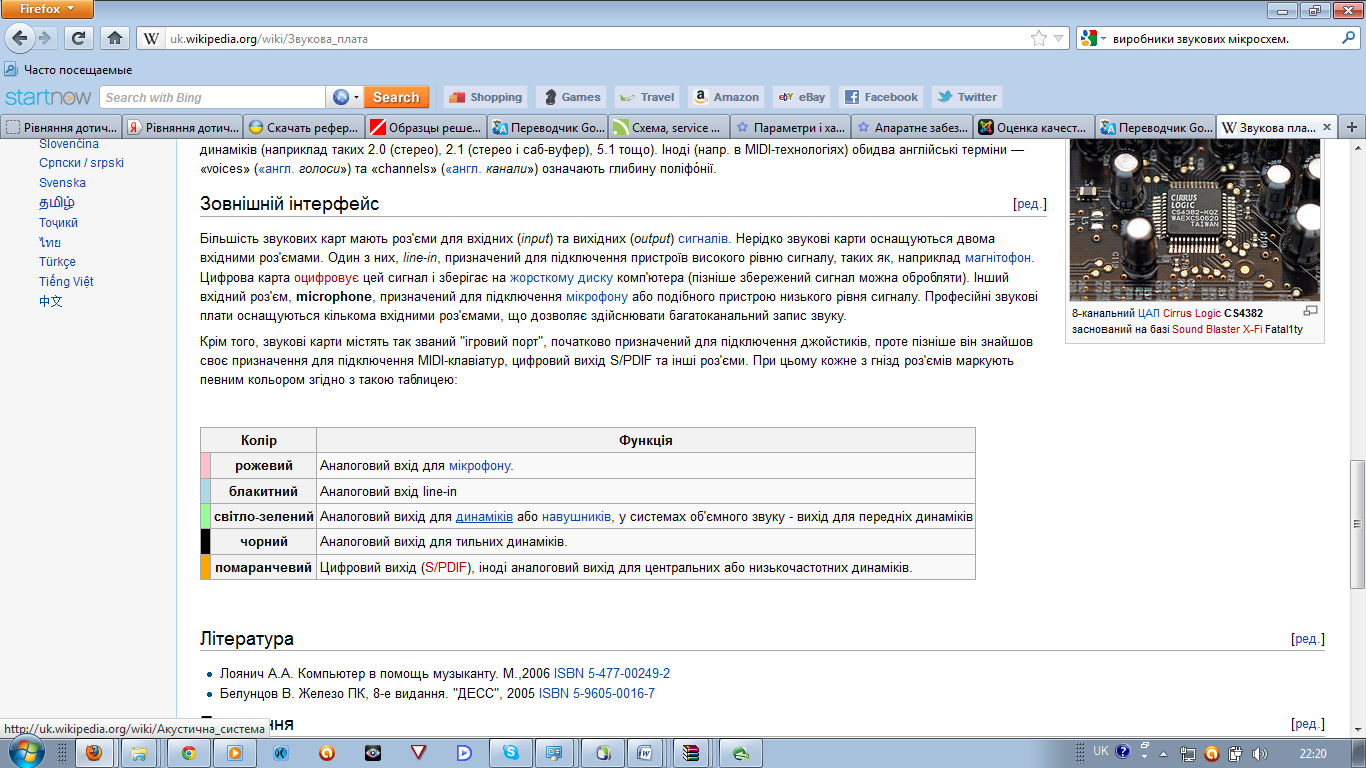

Більшість звукових карт мають роз'єми для вхідних (input) та вихідних (output) сигналів. Нерідко звукові карти оснащуються двома вхідними роз'ємами. Один з них, line-in, призначений для підключення пристроїв високого рівню сигналу, таких як, наприклад магнітофон. Цифрова карта оцифровує цей сигнал і зберігає на жорсткому диску комп'ютера (пізніше збережений сигнал можна обробляти). Інший вхідний роз'єм, microphone, призначений для підключення мікрофону або подібного пристрою низького рівня сигналу. Професійні звукові плати оснащуються кількома вхідними роз'ємами, що дозволяє здійснювати багатоканальний запис звуку. Крім того, звукові карти містять так званий "ігровий порт", початково призначений для підключення джойстиків, проте пізніше він знайшов своє призначення для підключення MIDI-клавіатур, цифровий вихід S/PDIF та інші роз'єми. При цьому кожне з гнізд роз'ємів маркують певним кольором згідно з такою таблицею:
