Додаток б.2

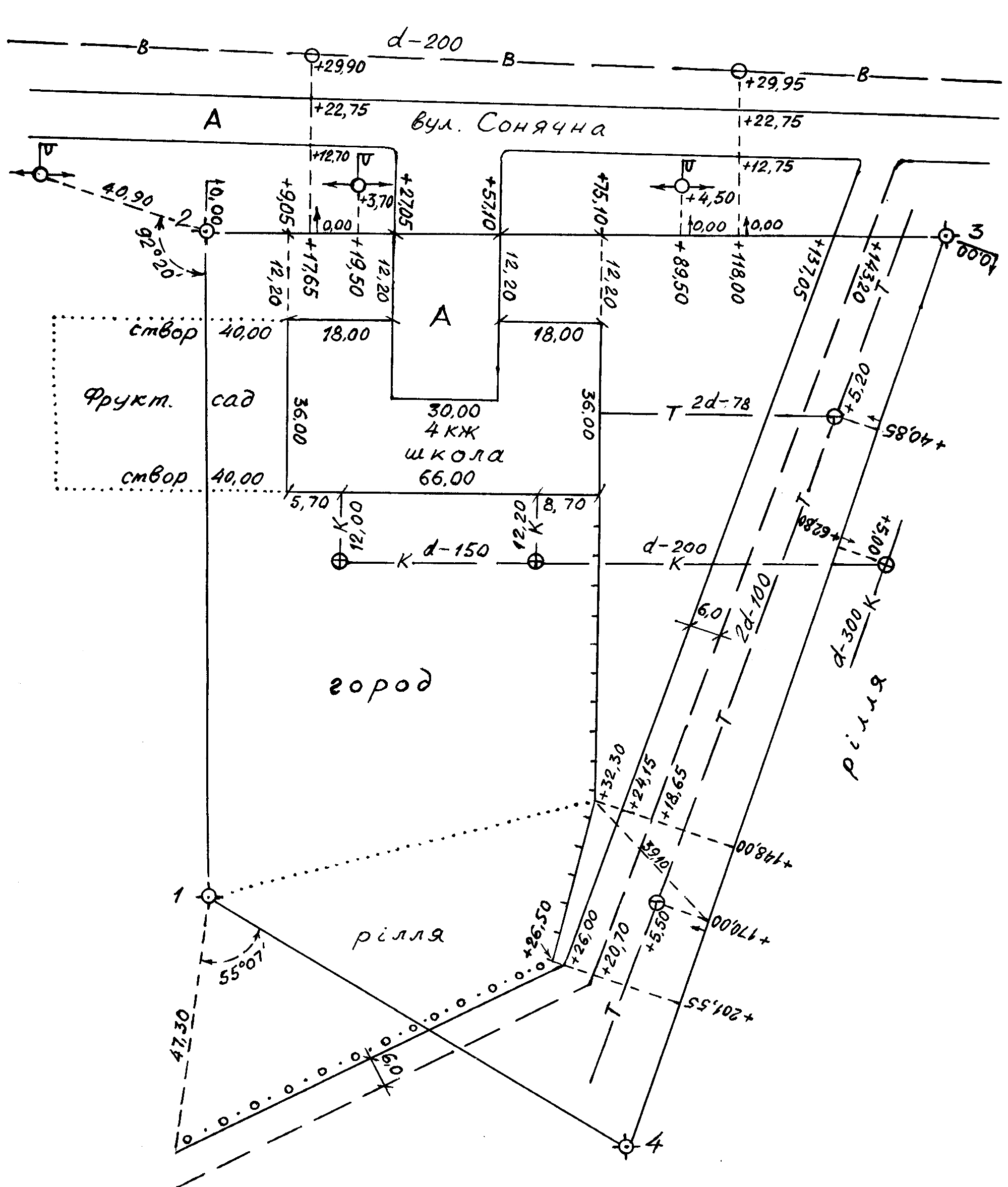

Абрис горизонтальної зйомки

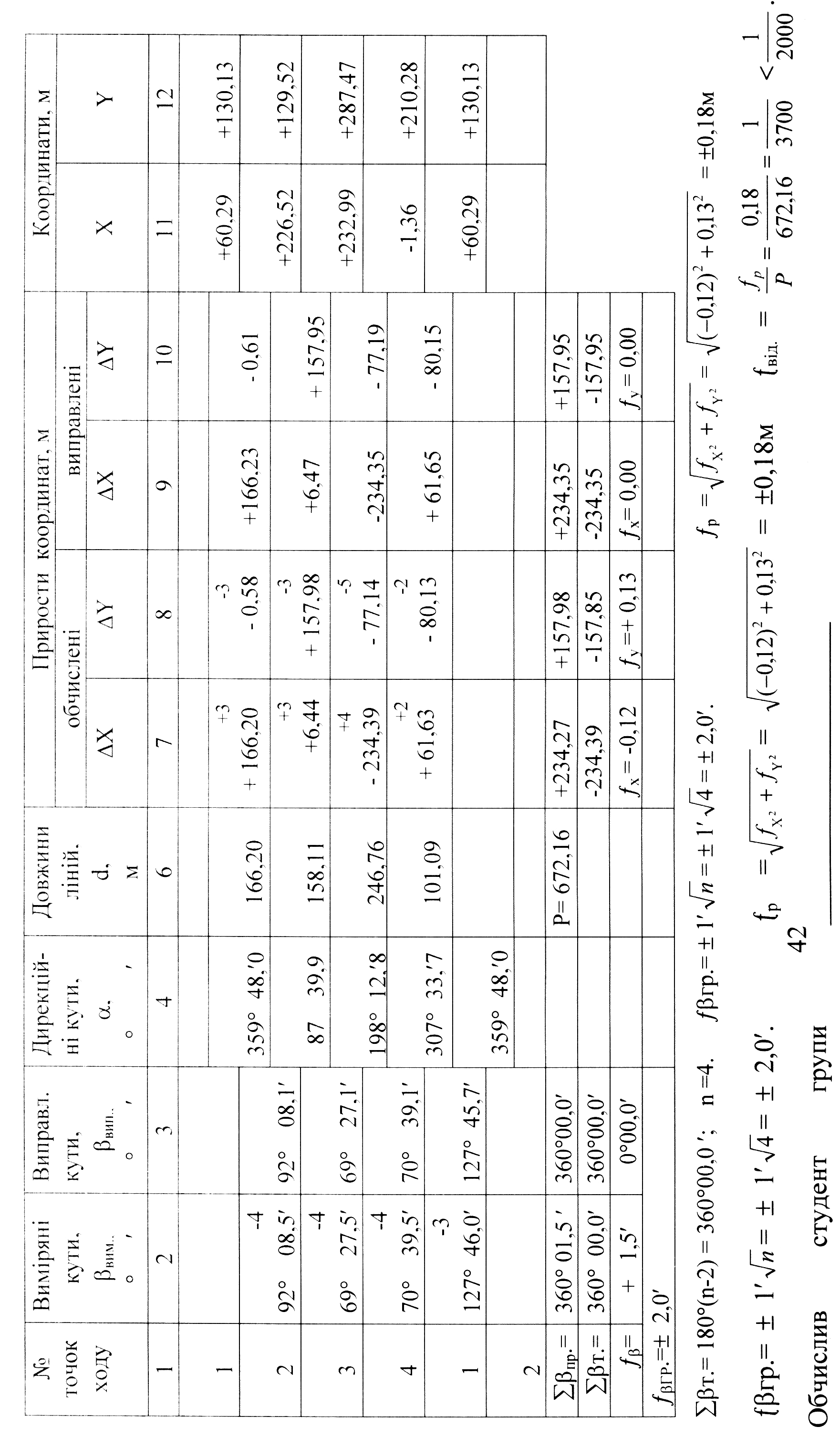

ДОДАТОК Б.3 Відомість обчислення координат точок теодолітного ходу |
|
додаток Б.4

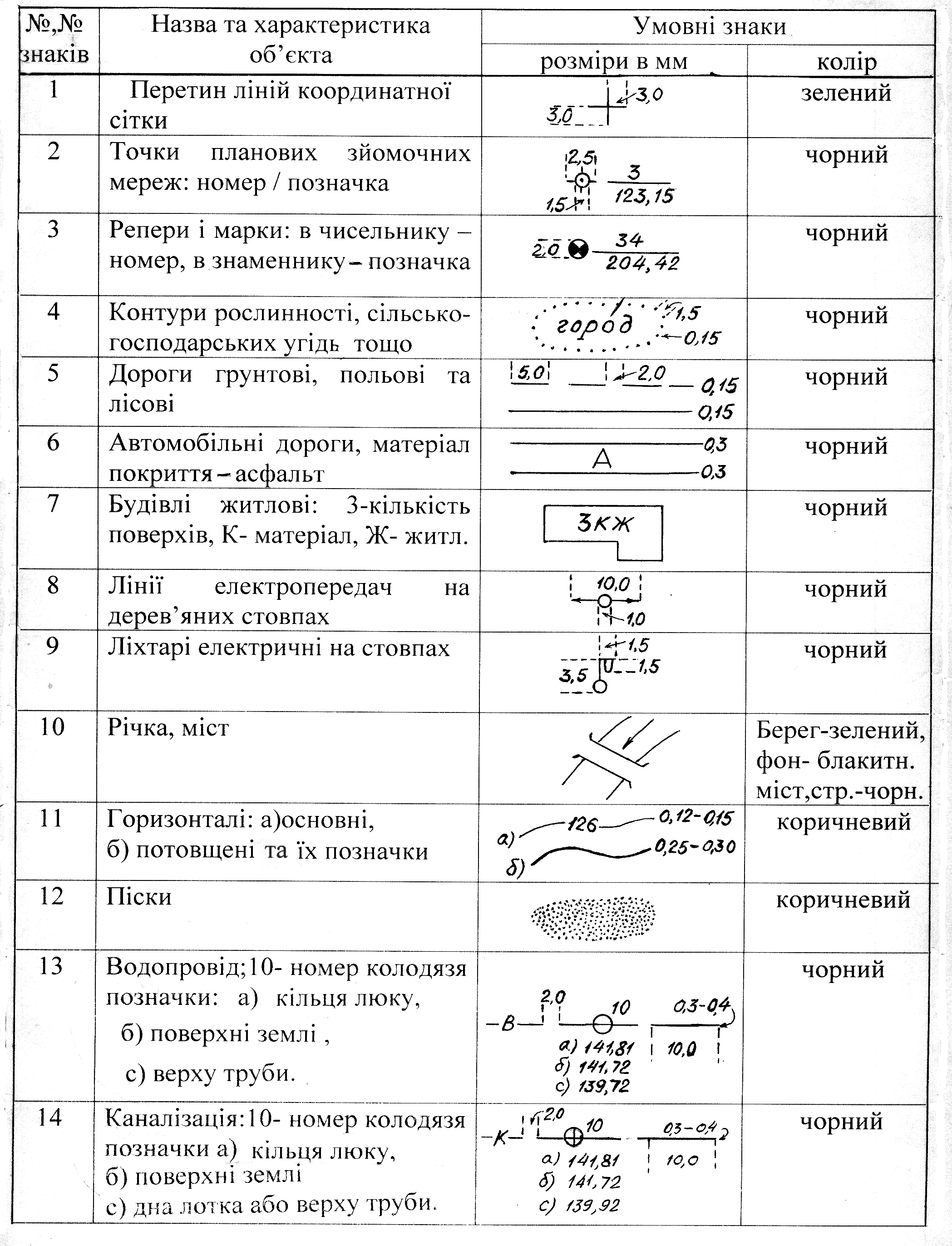

Умовні знаки для топографічних планів масштабів 1:500 та 1:1000
додаток Б.4
Умовні знаки для топографічних планів масштабів 1:500 та 1:1000 (продовження)
Додаток Б.5

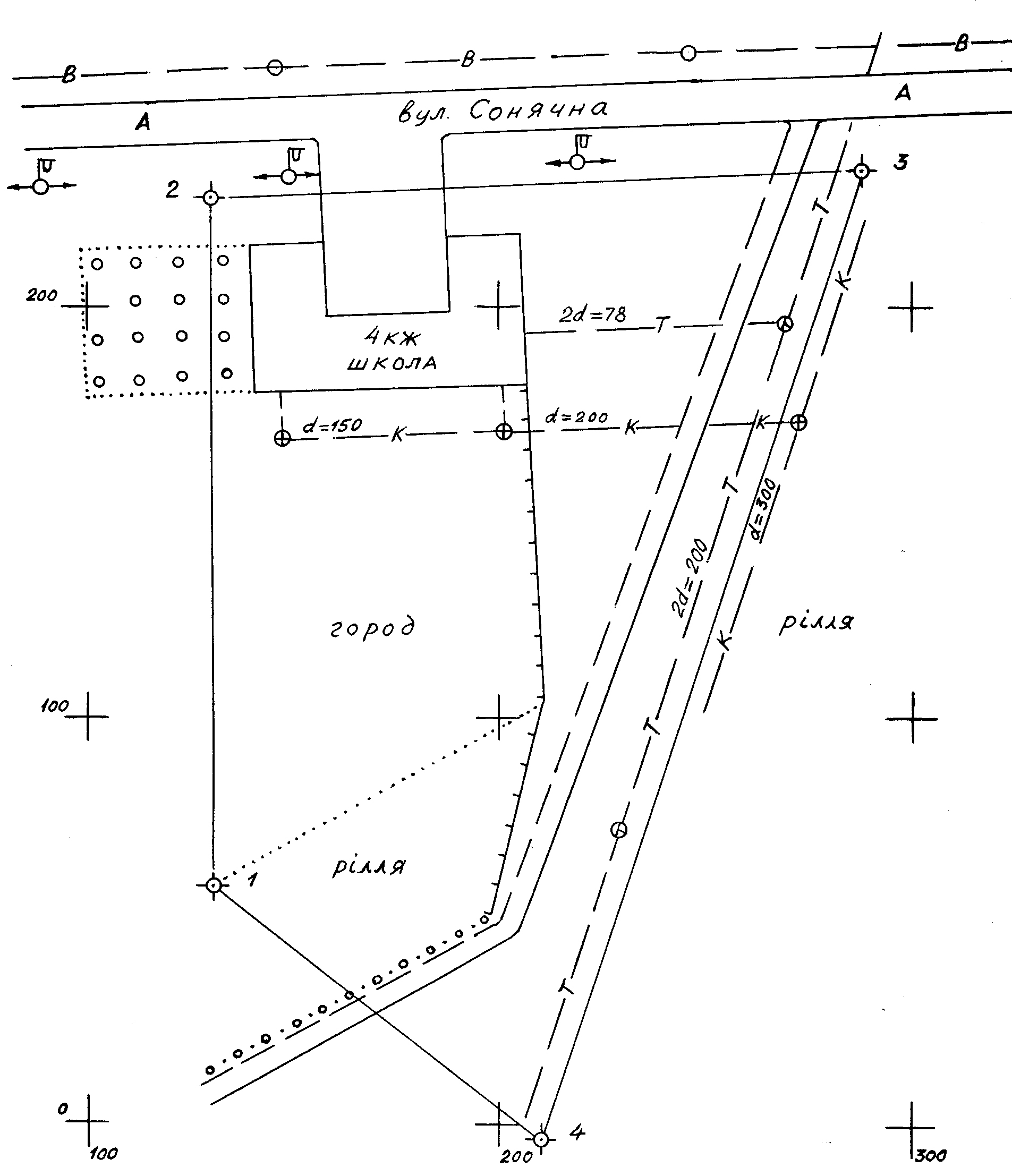

План горизонтальної зйомки
Примітки:
План виконується на аркуші ватману формату А1.
За рамкове оформлення виконується згідно з додатком В.9.
Додаток В

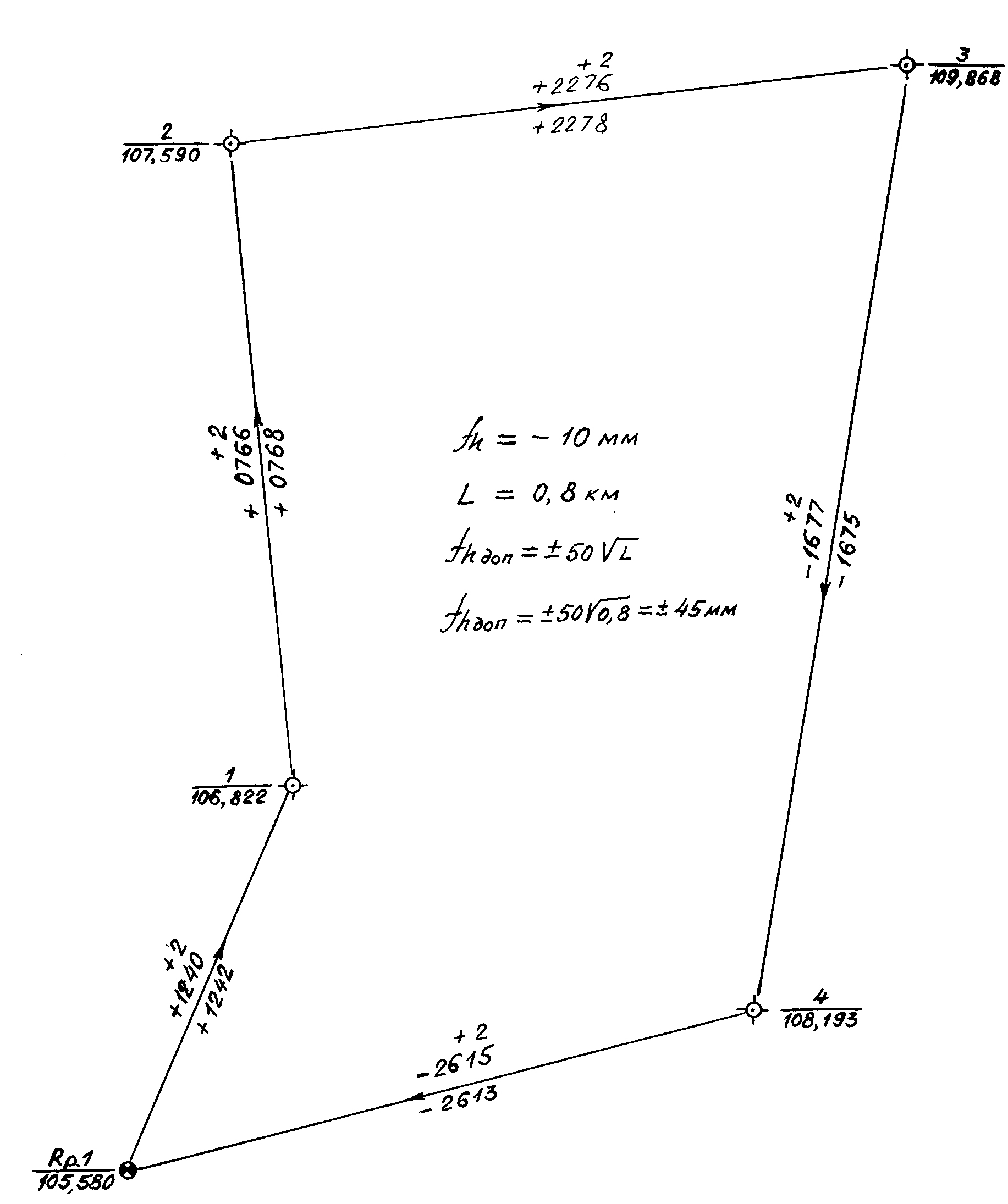

Схема нівелювання точок теодолітного ходу
Додаток В.1
Журнал нівелювання точок теодолітного ходу
Місяць: липень 2008р. Спостерігав:
Номери |
Відліки за рейками, мм |
Перевищення, мм |
Позначки, м |
||||||
станції
|
точок |
задні, а |
передні в |
проміжні, с |
обчис- лені h |
серед- ні h c |
виправ- лені hв |
НГІ |
точки H |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Рп1 |
2312 |
|
|
+1238 |
+2 |
|
|
105,580 |
І |
|
6996 |
|
|
|
+1240 |
+1242 |
|
|
|
1 |
|
1074 |
|
+1242 |
|
|
|
106,822 |
|
|
|
5774 |
|
|
|
|
|
|
|
1 |
1818 |
|
|
+0767 |
+2 |
|
|
106,822 |
ІI |
|
6500 |
|
|
|
+0766 |
+0768 |
|
|
|
2 |
|
1051 |
|
+0765 |
|
|
|
107,590 |
|
|
|
5735 |
|
|
|
|
|
|
|
2 |
2643 |
|
|
+2276 |
+2 |
|
110,233 |
107,590 |
ІІI |
|
7325 |
|
|
|
+2276 |
+2278 |
|
|
|
3 |
|
0367 |
|
+2276 |
|
|
|
109,868 |
|
|
|
5049 |
|
|
|
|
|
|
|
Цок. |
|
|
1183 |
|
|
|
|
109,050 |
|
3 |
0577 |
|
|
-1676 |
+2 |
|
|
109,868 |
ІV |
|
5256 |
|
|
|
-1677 |
-1675 |
|
|
|
4 |
|
2253 |
|
-1678 |
|
|
|
108,193 |
|
|
|
6934 |
|
|
|
|
|
|
|
4 |
0619 |
|
|
-2616 |
+2 |
|
|
108,193 |
V |
|
5302 |
|
|
|
-2615 |
-2613 |
|
|
|
Рп.1 |
|
3235 |
|
-2614 |
|
|
|
105.580 |
|
|
|
7916 |
|
|
|
|
|
|
|
|
|
|
|
+8564 |
+4282 |
+4288 |
|
|
|
|
39348 |
39368 |
|
-8584 |
-4292 |
-4288 |
|
|
|
|
-20 |
|
|
-20 |
-10 |
00 |
|
|
¦h
= åh
сер.= +10мм. ¦h
доп = ± 50
,
L= 0,8м, ¦h
доп = ± 45мм.
Обчислив ст. гр. ____________________
