4. Разработка принципиальной схемы
1. Входная цепь
Рисунок 5 - Прямоугольный резонатор с полосовой фильтрацией
2. КП174ПС1 (ЧД, УПЧ, АРУ)

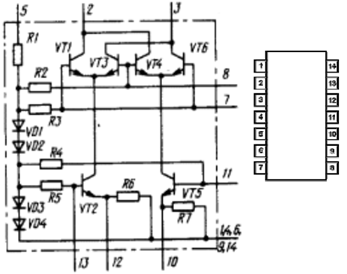

Рисунок 6 – КП174ПС1
Таблица 3 – Функциональное назначение выводов микросхемы
-
Выводы микросхемы
№
Функциональное назначение
№
Функциональное назначение
1
Общий
8
Вход сигнала
2
Выход
9
Общий
3
Общий
10
Коррекция
4
Выход
11
Вход опорного напряжения
5
Питание положительное
12
Коррекция
6
Общий
13
Вход опорного напряжения
7
Вход сигнала
14
Общий
3. 171УВ2 (Видеоусилитель)

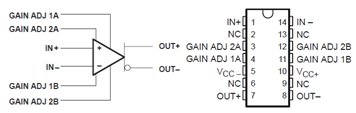

Рисунок 7 – 171УВ2
Таблица 4 – Функциональное назначение выводов
-
Выводы микросхемы
Функциональное назначение
Функциональное назначение
IN+
Вход позитив
OUT+
Выход позитив
IN-
Вход негатив
OUT-
Выход негатив
GAIN ADJ 1A
Регулировка усиления
GAIN ADJ 1B
Регулировка усиления
GAIN ADJ 2A
Регулировка усиления
GAIN ADJ 2B
Регулировка усиления
NC
Разомкнутое внутренне соединение
4. К500ЛП216(Усилитель – огр-ль)
Рисунок 8 – К500ЛП216
Таблица 5 – Функциональное назначение выводов
-
Выводы микросхемы
VCC1
Корпус
VCC2
Корпус
Инвертированный выход
Инвертированный выход
AOUT
Выход
COUT
Выход
Инвертированный вход
Инвертированный вход
Инвертированный выход
Инвертированный вход
AIN
Вход
CIN
Вход
BOUT
Выход
BIN
Вход
VEE
Источник отрицательного смещения
VBB
Источник опорного напряжения
5. Несимметричный триггер с эмиттерной связью (триггер Шмитта)
Рисунок 9 – Триггер Шмитта
Здесь перепады напряжения с левого плеча на правое передаются, как обычно, через делитель R—RБ2, а с правого на левое плечо — через общий резистор Rэ в цепи обоих эмиттеров. Шунтировать этот резистор конденсатором нельзя; в противном случае напряжение на Rэ не сможет быстро изменяться. Конденсатор С является ускоряющим. Делитель Rl—R2 обеспечивает необходимый режим работы транзистора VT1.
Данная схема, как и рассмотренные ранее, обладает двумя устойчивыми состояниями. Рассмотрим, как обеспечиваются эти состояния. Каждый транзистор схемы будет заперт, если его эмиттер имеет более отрицательный потенциал, чем база. Пусть, например, транзистор VT1 насыщен; тогда потенциал его коллектора можно считать равным отрицательному потенциалу эмиттеров (UK1≈UЭ). Напряжение UKl делится цепью R—RБ2 и лишь часть его подается на базу транзистора VT2:
Таким образом, база VT2 имеет менее отрицательный потенциал, чем эмиттер, так что при отпертом транзисторе VT1 транзистор VT2 заперт.
Когда отперт и насыщен транзистор VT2, то VT1 заперт только в том случае, если напряжение на эмиттерах Uэ превышает по абсолютному значению напряжение на базе UБ1. Это условие выполняется подбором сопротивлений плеч делителя Rl—R2 и тока насыщения транзистора VT2.
Чтобы запереть отпертый транзистор VT1, нужно сообщить его базе положительный потенциал, больший разности │UБ│ — │UЭ│. Чтобы отпереть этот транзистор, нужно сообщить его базе отрицательный потенциал, превышающий разность │UБ│ — │UЭ│. Переход триггера из одного состояние в другое происходит следующим образом. Пусть на базу открытого транзистора VT1 подается положительный импульс, под действием которого транзистор выходит из насыщения, и потенциал его коллектора становится более отрицательным. Это изменение подается через делитель R—на базу транзистора VT1, что увеличивает его ток iЭ2. В результате увеличивается напряжение на резисторе RЭ, так что транзистор VT1 дополнительно прикрывается, и т. д. Процесс завершается тем, что VT1 запирается, a VT2 насыщается. Аналогично протекает и обратное лавинообразное опрокидывание. Выходные импульсы снимаются с коллектора транзистора VT2, не связанного непосредственно с другими элементами схемы. Благодаря этому нагрузка не оказывает на них существенного влияния. Триггер Шмитта часто используют для формирования прямоугольных импульсов из напряжения произвольной формы, в частности синусоидального. Как только под действием потенциал базы транзистора VT1 станет равным потенциалу эмиттера (UБ1 = Uэ), транзистор VT1 отпирается и схема лавинообразно опрокидывается. При этом на выходе триггера формируется крутой фронт импульса. В результате опрокидывания транзистор VT1 насыщается, a VT2 запирается. При этом потенциал эмиттера принимает значение Uэ. В то время как транзистор VT2 остается запертым, на выходе формируется плоская вершина импульса. Когда под действием потенциал базы VT1 сравняется с новым значением потенциала эмиттера (uБ1=UЭ) начнется новый лавинообразный процесс — формирование заднего фронта импульса, после чего схема вернется в первоначальное состояние. Благодаря лавинообразному формированию фронтов триггер Шмитта по сравнению с ограничителями амплитуды обеспечивает лучшую форму импульсов при синусоидальном напряжении на входе.
6. К17ХА6 (УПЧ, звуковое сопровождение, БШН, АПЧ, ЧД, Усилитель – огр-ль)
Рисунок 10 - К17ХА6
Таблица 6 – Функциональное назначение выводов
-
Выводы микросхемы
1
Корпус
2
Отключение АПЧ
3
RC-фильтр
4
ФНЧ шумоподавителя
5
Выход АПЧ
6
ФНЧ шумоподавителя
7
Выход НЧ
8
Выход ПЧ
9
Фазосдвигающий контур
10
Фазосдвигающий контур
11
Выход ПЧ
12
Питание "+"
13
Вход БШН
14
Выход на индикатор
15
Выход БШН
16
Блокировка
17
Блокировка
18
Вход ПЧ
7. INA51063
Рисунок 11 - INA51063
Таблица 7 – Функциональное назначение выводов
-
Выводы микросхемы
1
Корпус
2
Корпус
3
Вход усилителя
4
Корпус
5
Корпус
6
Выход усилителя
