1.9 Рисование дуг.

Э то можно сделать одиннадцатью способами. Но начало всегда одинаково:

Р исование Дуга далее см. след. пункты:

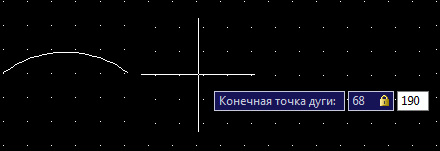

Рисунок 13. 3 точки

1. 3 точки: первая (начальная) точка <70,190> - ввод - вторая (срединная) <104,224> - ввод - третья (конечная) <68,190> - ввод.

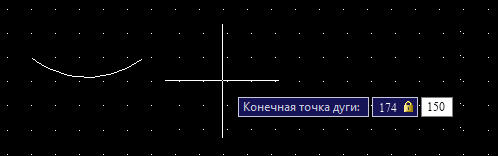

2. Начало, центр, конец: задаём начало <130,150> - ввод – центр <155,140> - ввод – конец <174,150> - ввод.

Рисунок 14. Начало, центр, конец.

3

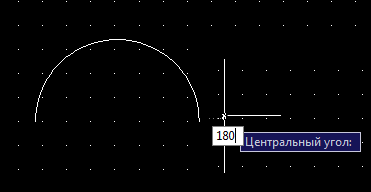

Рисунок 15. Начало, центр и угол.

. Начало, центр и угол: задаём начало <135,80> - ввод – центр <101, 80> - ввод – угол <180> - ввод.

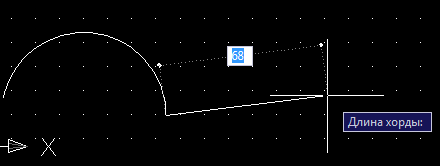

4. Начало, центр, длина: задаём начало <135,10> - ввод – центр <101,10> - хорду <68> - ввод.

Рисунок 16. Начало, центр, длина.

5

Рисунок 17. Начало, конец, угол.

. Начало, конец, угол: задаём начало <135,60> - ввод – конец <67,60> - ввод – угол <180> - ввод.

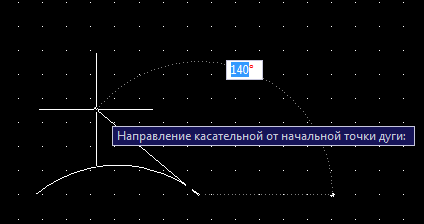

Рисунок 18. Начало, конец, направление.

6. Начало, конец, направление: задаём начало <135,130> - ввод – конец <67,130> - ввод – направление касательной к начальной точке (вертикальное) – ввод.

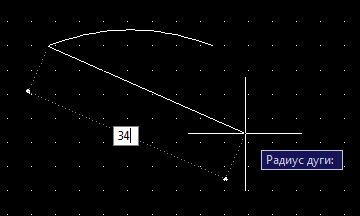

7. Начало, конец, радиус: задаём начало <135,130> - ввод – конец <67,130> - ввод – радиус <34> - ввод.

Рисунок 19. Начало, конец, радиус.

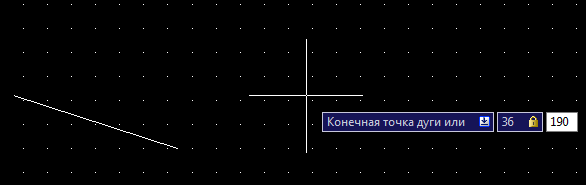

Рисунок 20. Центр, начало, конец.

8. Центр, начало, конец: задаём центр <104,190> - ввод – начало <70,190> - ввод – конец <36,190> - ввод.

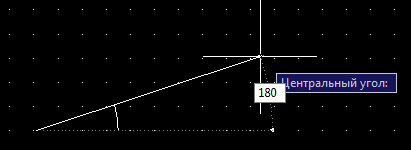

Рисунок 21. Центр, начало, угол.

9. Центр, начало, угол: задаём центр <70,80> - ввод – начало <104,80> - ввод – угол <180> - ввод.

Рисунок 22. Центр, начало, длина.

10. Центр, начало, длина: задаём центр <70,10> - ввод – начало <104,10> - длину <68> - ввод.

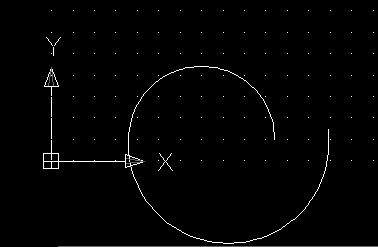

Рисунок 23. Продолжение.

11. Продолжение: из конечной точки предыдущего построенного объекта <5,-60> строим дугу с необходимыми параметрами – ввод.

Выводы о проделанной работе.

В ходе данной лабораторной работы в программе AutoCAD 2008 я научилась настраивать чертежи, то есть настраивать курсор, единицы измерения, шаг и сетку, лимиты чертежа; создавать слои и редактировать их. Так же я овладела навыками рисования примитивов, таких как отрезки, прямоугольники, круги, дуги разными способами.

Кривова А.Д. Группа 5О-210Б. Вариант 9.
