Формирование приказов на переключения
Формирование приказов на переключения объектов выполняется в соответствующем режиме работы с объектами, который устанавливается выбором главного меню «Схема / Режим работы с объектами / Управление». Поле подготовки приказа будет иметь следующий вид (Рис. 18).
Заносимые в приказ объекты отображаются в поле подготовки приказа в той последовательности, в которой они были набраны. При этом цвет строки дополнительно указывает операцию над объектом (красный – включение, зеленый – отключение). На схеме объекты, занесенные в приказ, будут обведены красной рамкой при их включении и зеленой рамкой при их отключении.
Рис. 18 Панель для подготовки приказа на переключение объектов
На этапе подготовки приказа существует возможность корректировки состава и последовательности выполнения команд в будущем приказе. Для этого следует воспользоваться кнопками в заголовке поля (слева направо):
– переместить команду вверх списка;
– переместить команду вниз списка;
– удалить текущую команду;
– удалить все команды;
– сформировать приказ.
После проверки состава будущего приказа и последовательности команд следует нажать кнопку , после чего возникнет окно приказа на переключение объектов (Рис. 19).

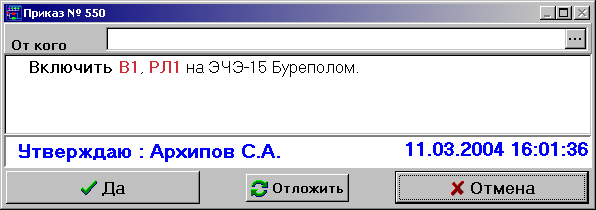

Рис. 19 Окно создания приказа на переключение объектов
В приказ все команды будут помещены в той же последовательности, в какой они были сформированы в поле подготовки приказа. Цвет наименования объекта в приказе также будет окрашен в соответствующий цвет операции.
После прочтения приказа можно кнопками в нижней части окна приказа выполнить следующие действия:
«Да» – пуск приказа на исполнение;
«Отмена» – отмена приказа;
«Отложить» – сохранение пакета команд приказа в памяти для использования его в дальнейшем.

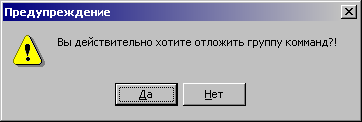

При откладывании пакета команд в память свое действие нужно подтвердить в окне «Внимание» (Рис. 20).
Рис. 20 Предупреждающее окно при занесении группы команд в память
При получении приказа на переключение объектов от другого подразделения (соседний ЭЧЦ, диспетчер энергосистемы) необходимо выбрать фамилию человека, передавшего приказ, в поле «От кого». Для этого нужно нажать кнопку , в появившемся окошке (Рис. 21) выбрать нужное подразделение и фамилию, и нажать кнопку ввода персонала .
Рис. 21 Компонент выбора исполнителя приказа
Если первым в приказ введен телеуправляемый объект, то приказ считается телеуправляемым, и команды будут отправляться в адаптер связи для исполнения с помощью аппаратуры телемеханики. Попытка ввода нетелеуправляемого объекта в такой приказ вызывает появление окна «Ошибка» (Рис. 22).

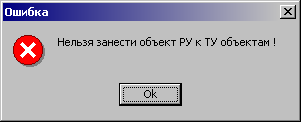

Рис. 22 Окно предупреждения
Если первым в приказ введен нетелеуправляемый объект, то приказ считается ручным. Попытка ввода телеуправляемого объекта в такой приказ вызывает появление окна «Ошибка» (Рис. 23).

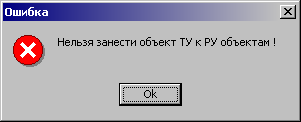

Рис. 23 Окно предупреждения
Выполнение приказа на переключение телеуправляемых объектов
Содержимое пульта приказов
После утверждения энергодиспетчером приказа на переключения телеуправляемыми объектами на экране выводится окно «Пульт приказов» (Рис. 24) и происходит передача первой команды приказа адаптеру телемеханики.

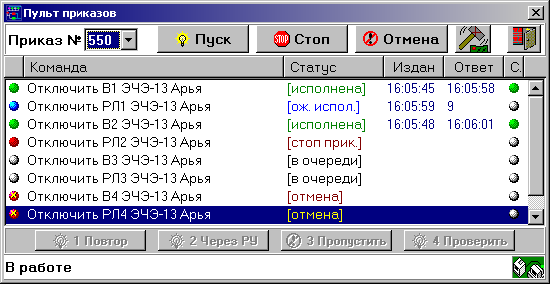

Рис. 24 Окно пульта приказов
В верхней части окна находятся следующие элементы:
Элемент выбора номера приказа. При параллельном выполнении приказов список, выпадающий после нажатия кнопки , будет содержать несколько номеров приказов. При выборе другого номера приказа пульп приказа будет заполнен списком команд выбранного приказа.
Кнопки управления приказом – «Пуск», «Стоп», «Отмена» (п. 7.2.2).
Кнопка «Прервать текущую команду» . При нажатии кнопки выполняется аппаратный сброс адаптера телемеханики. Если прерывание выполнено через несколько секунд после отправки команды и адаптер не успел сформировать положенные две командные серии для прерываемой команды, то она не будет реально исполнена. Если адаптер уже сформировал необходимую импульсную посылку, то прерывание выполнено не будет.
Кнопка закрытия пульта приказов. За исполнением приказа можно наблюдать, находясь в пульте приказа, но при желании пульт приказа можно закрыть кнопкой .
В центральной части окна расположен список команд текущего приказа. Список разделен на следующие столбцы:
Второй столбец «Команда» – текст каждой команды приказа.
Первый и третий столбцы – графический статус команд приказа текстовый статус команд приказа. Возможные варианты:
[исполнена] – команда уже исполнена;
[исполн.ч.РУ] – команда уже исполнена через ручное или дистанционное управление;
[ож. испол.] – команда отправлена в адаптер связи с телемеханикой, ожидается исполнение команды;
[в очереди] – команда находится в очереди на исполнение, будет выполняться после выполнения предыдущей команды;
[отмена] – команда была отменена до начала ее исполнения;
[стоп] – на этой команде приказ уже остановлен или будет остановлен, при этом допускаются какие-либо операции с другими командами;
[стоп прик.] – на этой команде приказ уже остановлен или будет остановлен, при этом не допускаются какие-либо операции с другими командами;
В столбце «Издан» указывается время передачи команды в адаптер телемеханики.
В столбце «Ответ» указывается время исполнения команды для уже исполненных команд или счетчик секунд от момента отправки команды в адаптер телемеханики.
Под списком команд приказа находится панель с кнопками управления командами. Они становятся доступны только после остановки приказа по причине неисполнения команды. С их помощью могут быть выполнены наиболее частые операции над командами:
«Повтор» – повторное исполнение текущей команды. Эта операция также доступна по нажатию клавиши «1».
«Через РУ» – передача команды на ручное или дистанционное исполнение. При этом будет сформирован новый приказ с возможностью указания лица, которому поручается исполнение. Эта операция также доступна по нажатию клавиши «2».
«Пропустить» – пропуск выполнения текущей команды. Эта операция также доступна по нажатию клавиши «3».
«Проверить» – проверка текущего положения объекта на настоящий момент. Проверка необходима в случае, когда объект переключился позднее суммы времен T1+T2 (см. 4.2). Эта операция также доступна по нажатию клавиши «4».
В нижней части окна расположена статусная строка текущего приказа. В ее правой части отображается состояние связи с аппаратурой телемеханики. При наличии связи будет изображена пиктограмма , при отсутствии связи и при ошибке в выполнении команды .
