6. Контрольные вопросы
Для какого метода измерения предназначены микрометрические инструменты и штангенинструменты?
Описать устройство нониуса штангенциркуля или микрометра.
Как установить микрометр на нуль? Зачем производят установку микрометра на нуль?
На каком принципе основано устройство микрометрических инструментов?
Почему при проверке микрометров на плоскостность и параллельность применяют стеклянные цилиндры 4–х размеров?
Назначение плоскопараллельных концевых мер длины. Правила составления блока концевых мер длины.
Лабораторная работа № 3
ИЗМЕРЕНИЕ ДЕТАЛЕЙ РЫЧАЖНО–МЕХАНИЧЕСКИМИ
ПРИБОРАМИ
1.Краткая характеристика работы
В работе необходимо провести измерения величины радиального биения вала, внутренних размеров гильзы цилиндра, диаметра поршневого пальца. Для этих целей используют приборы, основанные на относительном методе измерения. По результатам измерений дают заключение о годности деталей, для чего производят сравнение полученных размеров при измерениях и стандартных размеров контролируемых деталей. Кроме того, в работе необходимо определить погрешности формы цилиндрических деталей в продольным и поперечном сечениях (конусообразность, бочкообразность, седлообразность, овальность и других).
2. Индикатор часового типа
Описание прибора

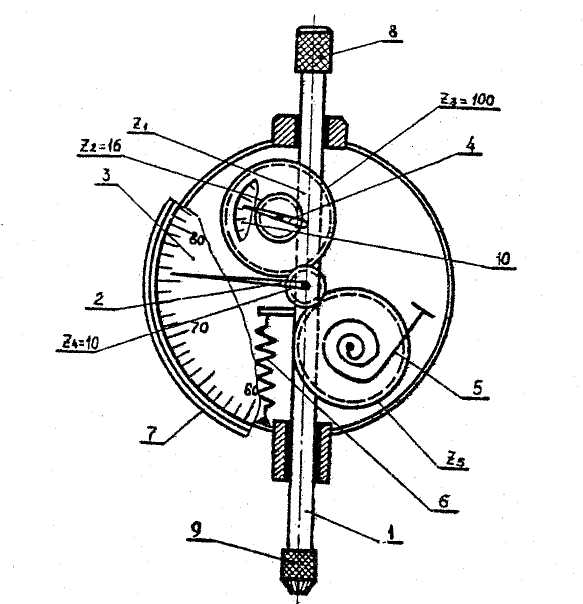

Индикатор часового типа в сочетании с различными приспособлениями позволяет получить разнообразные измерительные приборы: индикаторный нутромер, индикаторную скобу, индикаторный глубиномер и др. Кинематическая схема индикатора часового типа приведена на рис. 14.
Движения в индикаторе часового типа. осуществляют за счет применения зубчатых передач. Перемещение измерительного стержня 1 вызывает перемещение большой стрелки 2 по шкале 3 и перемещение малой стрелки по шкале 10. По шкале 10 отсчитывают целое число оборотов большой стрелки 2. За один оборот стрелки 2 зубчатое колесо Z3=100, соединенное с зубчатым колесом Z2=16, перемещает малую стрелку 4 по шкале 10 на одно деление, что соответствует перемещению измерительного стержня на 1 мм. Следовательно, одному обороту зубчатого колеса Z4= 10 с закрепленным на нем указателем (стрелкой) большой шкалы прибора соответствует перемещение малой стрелки на 1/10 оборота или на одно целение малой шкалы.
Зубчатое колесо Z5 и связанная с ним пружина 5 служат для устранения люфта в передаче, обеспечивая одностороннее касание зубьев при прямом и обратном ходе.
Пружина 6 служит для создания измерительного усилия на наконечнике 9 порядка 200±80 Н.
Шкала индикатора 3 вместе с ободком 7 может поворачиваться относительно корпуса прибора, что позволяет установить нулевое положение
шкалы против любого положения большой стрелки. Арретир 8 служит для подъема измерительного стержня 1.
Рисунок 14 - Индикатор часового типа
Рисунок 15 - Измерение радиального биения индикатором часового типа
Измерение радиального биения

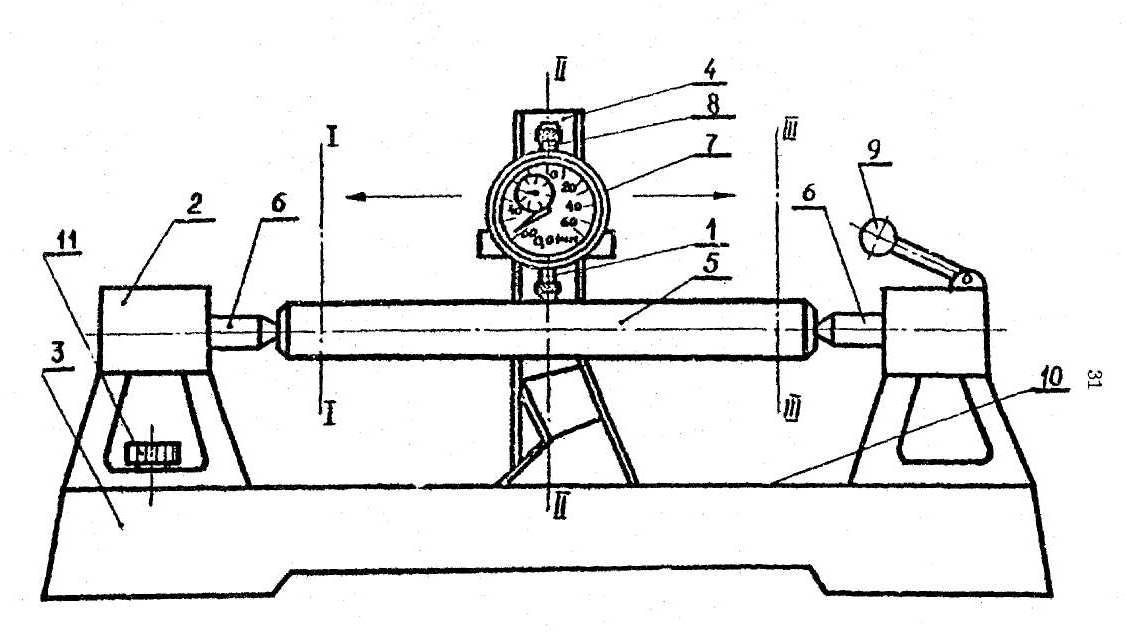

Прибор для измерения радиального биения (рисунок 15) представляет собой массивное основание 3 с направляющими 10, на котором крепится бабка 2 с центрами 6. В центрах крепится измеряемая деталь 5 путем эксцентрикового зажима 9. Индикатор 7 крепится к стойке 4, опирающейся на направляющую 10.
Измерительный наконечник индикатора 1 подводится к поверхности вала 5 с небольшим натягом (1–2 оборота большой стрелки). Для удобства отсчета шкалу индикатора 7 можно установить на нуль. Двух–трехкратным оттягиванием арретира 8 проверяют стабильность установки стрелки индикатора. Вал медленно поворачивается рукой. За величину радиального биения принимается амплитуда колебания стрелки индикатора за один полный оборот вала. При определении годности вала радиальное биение измеряют в 2–3-х сечениях по длине вала, а затем полученное значение сравнивают с допустимыми. При указанном сравнении принимают наибольшее значение радиального биения из всех измеренных значений.
