  1. Измерение углов внутренних конусов

КАЛИБРОВАННЫМИ ШАРИКАМИ

Микрометром измеряют диаметры малого d и большого D шариков. Опуская малый, а затем большой шарики в конусный калибр–втулку (или другую деталь с коническим отверстием), штангенглубиномером поочередно измеряют расстояния H и h от каждого шарика до большого торца калибра–втулки (рисунок 2 в). Угол внутреннего конуса рассчитывают по формулам

; (7)

, (8)

где L–расстояние между осями шариков, мм.

Для более точного определения угла внутреннего конуса опыты и расчеты повторяют три раза.

Данный метод определения углов внутренних конусов является широко распространенным в производственных условиях, поскольку другие методы очень трудоемки.

КАЛИБРЫ ДЛЯ КОНТРОЛЯ КОНУСОВ

Гладкие конические детали контролируются конусными калибрами–пробками и калибрами–втулками (рисунок 3). При этом определяют, лежит ли отклонение базорасстояния конических деталей в нормированных пределах. По ГОСТ 2848–75 на калибры–втулки и калибры–пробки наносят две риски, расстояние между которыми равно допустимому отклонению базорасстояния. Калибры–втулки могут выполняться с уступами, ширина которых равна расстоянию между рисками (рисунок 3). В процессе контроля проверяют, находится ли торец контролируемой детали между уступами или рисками калибра. Конусность конических деталей, а также калибров–втулок можно проверить путем припасовки их с соответствующими эталонными калибрами, покрытыми тонким слоем краски. По равномерности окраски на сопрягаемой детали судят о её годности

Рисунок 3 - Калибры для контроля конических деталей

6. Контроль углов и конусов

Для контроля узлов у деталей (изделий) в машиностроении широко используют угломеры, угловые призматические меры, уровни, синусные линейки.

Рисунок 4 - Угломер с нониусом типа УМ . 1- линейка основная; 2- основание ; 3- устройство для микрометрической подачи ; 4-винт ; 5- нониус ; 6- стопор ; 7- сектор ;8- подвижная линейка ; 9- фиксатор угольника ; 10- угольник для измерения острых углов.

Угломеры с нониусом. У угломеров (ГОСТ 5378–66) линейка, жестко связанная с нониусом или указателем, может поворачиваться вокруг оси, являющейся одновременно осью угловой шкалы. Угломер предназначен для измерения наружных углов в пределах от 0 до 180°.Целое число градусов отсчитывается нулевым штрихом нониуса по шкале основания слева направо (рисунок 4). Целое число градусов на (рисунке 4) равно 31. . Построение углового нониуса. Угол между крайними штрихами шкалы нониуса, равный 29о, разделен на 30 частей. Угол между соседними штрихами нониуса равен (60’*29):30=58’, что на 2’ меньше 1о (рисунок 5).

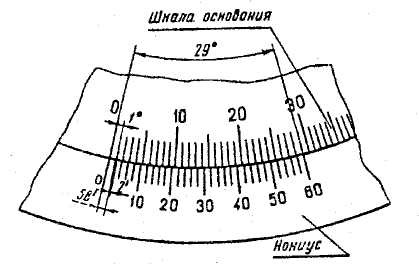

Рисунок 5 - Построение углового нониуса

Положение шкал основания и нониуса с величиной отсчета 2` при нулевом показании. При нулевом показании штрих нониуса находится от ближайшего справа штриха основания на расстоянии, равном величине отсчета (2), умноженной на порядковый номер штриха нониуса, не Определение дробной величины градуса (количество минут) нониусом с величиной отсчета 2’. При чтении показаний на угломере с нониусом целое число градусов отсчитыва­ют по шкале основания слева направо нулевым штрихом нониуса. Затем находят штрих нониуса, совпадающий со штрихом шкалы основания, и ближайшую к нему слева цифру нониуса. К этой цифре прибавляют результат умножения величины отсчета на порядковый номер совпадающего штриха нониуса, считая его от найденной цифры нониуса (рисунок 7).

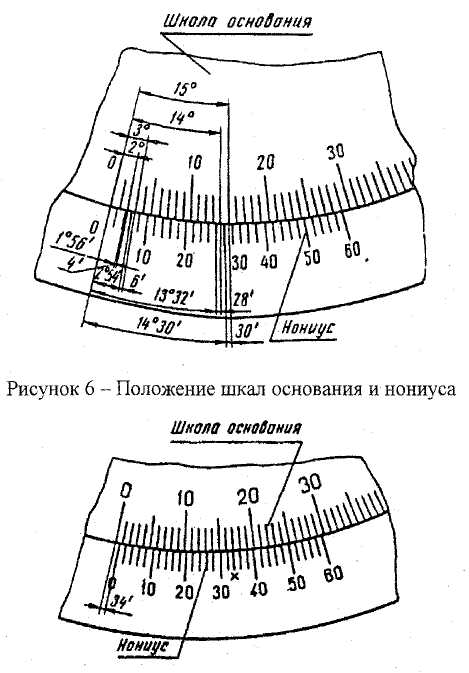

Рисунок 6 – Положение шкал основания и нониуса

Рисунок 7 – Определение дробной величины г

Измерение острых углов . Для установки и измерения углов от 0 до 90о угломер соединен с угольником (рисунок 8, а).

Измерение тупых углов. Для установки и измерения углов от 90° до 180° угломер применяют без угольника и к его показаниям прибавляют 90 ° (рисунок 8 б).

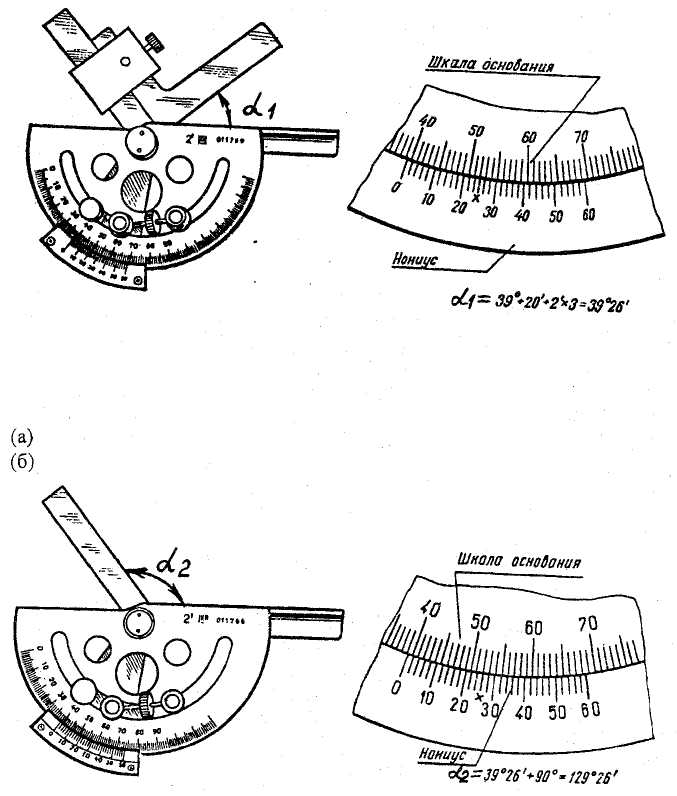

Рисунок 8 - Измерение острых (а) и тупых углов (б) угломером УМ
