6. Выбор посадок распорной втулки на вал

или крышки подшипника в корпус

Выбор посадки выполняется для сопряжения, обозначенного на рисунке буквой «г».

Обязательным условием при выборе посадок является наличие гарантированного зазора в посадке распорной втулки на вал или в посадке крышки подшипника в корпус.

При выборе посадки распорной втулки на вал исходят из поля допуска вала, определенного ранее выбранной посадкой. Если втулка ограничивает перемещение подшипника качения, поле допуска вала определено посадкой внутреннего кольца подшипника на вал, а если втулка ограничивает смещение зубчатых колес, посаженных по переходной посадке, то поле допуска вала определено переходной посадкой. Поле допуска отверстия во втулке выбирается так, чтобы оно находилось выше поля допуска вала. В этом случае будет обеспечен гарантированный зазор.

При выборе посадки крышки подшипника в отверстие корпуса следует исходить из посадки наружного кольца подшипника качение в это же отверстие. При этом поле допуска посадочного диаметра крышки должно располагаться ниже поля допуска отверстия в корпусе, что обеспечит гарантированный зазор.

В курсовой работе необходимо выбрать посадку распорной втулки на вал или крышки подшипника в корпус.

При выборе посадки распорной втулки на вал необходимо:

а) по выбранным ранее посадкам (подшипника качения или зубчатого колеса на вал) записать номинальный диаметр и поле допуска вала;

б) построить схему поле допуска вала с указанием предельных отклонений;

в) выбрать поле допуска отверстия втулки, обеспечивающего посадку с гарантированным зазором, и нанести его на схему расположения полей допусков;

г) записать посадку и по записи определить систему образования посадки (посадка в системе отверстия, посадка в системе вала или несистемная посадка). Определение системы обосновать;

д) рассчитать наименьший и наибольший гарантированные зазоры в данной посадке;

е) построить схему полей допусков посадки с зазором (рисунок 5).

Аналогично представить выбор посадки крышки подшипника в отверстие корпуса.

Рисунок 5 – Пример построения схемы полей допусков для посадки распорная втулка – вал

7. Выбор посадки шпоночного соединения

Выбор посадки шпоночного соединения выполняется для сопряжения, обозначенного на рисунке буквой «д». Исходные данные для решения приведены в соответствующих рисункам таблицах в графе «д». Для шпоночного сопряжения необходимо:

- исходя из диаметра вала выбрать номинальные размеры шпонки и пазов. Выбор исполнения и длины шпонки зависит от конструкции и размеров сборочного чертежа;

- в зависимости от характера шпоночного соединения выбрать посадки шпонки в паз вала и шпонки в паз втулки;

- определить предельные отклонения размеров;

- выбрать поля допусков и предельные отклонения несопрягаемых размеров шпоночного соединения

- построить схему полей допусков посадочных размеров.

Пример:

Дано: диаметр вала 28 мм; соединение нормальное.

Определить номинальные размеры элементов шпоночного соединения по ГОСТ 23360 – 78 [2].

Ширина шпонки в = 8 мм;

Высота шпонки h = 7мм;

Глубина паза вала t₁= 4 мм;

Глубина паза втулки t₂ = 3,3 мм.

Определить вид шпоночного соединения и посадку.

По таблице 3.1[2] выбираем посадки, а по ГОСТ 25347-82 определяем допуски на размеры шпонки, паза вала и паза втулки:

Ширина шпонки 8 h 9 = 8 _–0,036мм;

Ширина паза вала8 N 9 = 8 _–0,036мм;

Ширина паза втулки 8 JS 9 = 8 ± 0.018 мм.

Определить допуски несопрягаемых размеров по таблице 3.2 [2] и ГОСТ25347-82 :

Высота шпонки 7 h 11 = 7_-0.090 мм;

Глубина паза вала t₁ = 4^+0.2 мм;

Глубина паза втулки t₂ = 3.3^+0.2 мм.

Длина шпонки L_ш = 50 h 14 = 50_-0.062мм

Длина паза вала L_п = 50 H 15 = 50^+1,0 мм

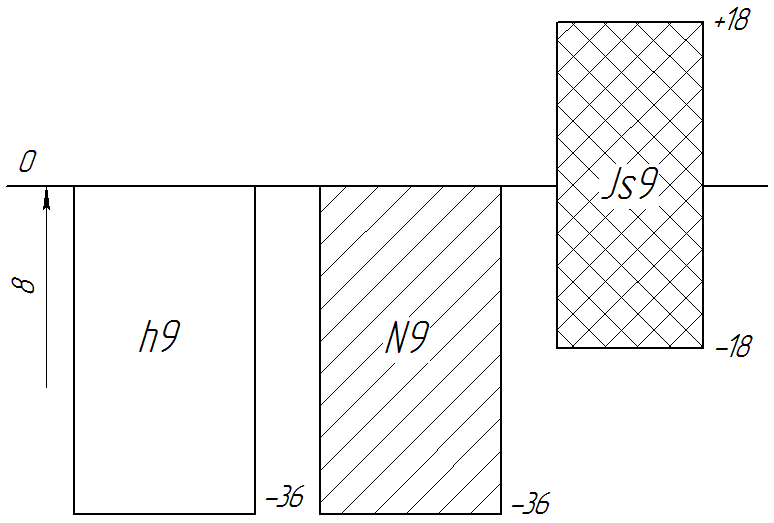

Схема полей допусков шпоночного соединения приведена на рисунке 16.

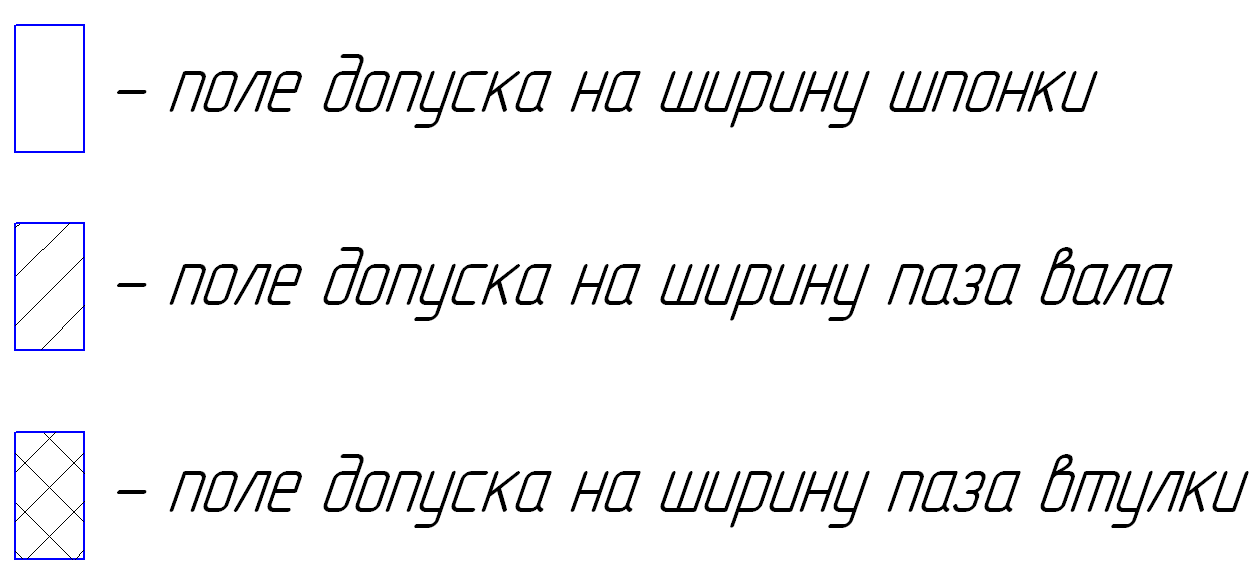

Рисунок 6 – Схема полей допусков шпоночного соединения
