Вероятное количество сопряжений с зазором равно
(11)
где 0,5 (50%) – половина площади под кривой Гаусса;
Ф(z) – функция от z , соответствующая площади, ограниченной участком кривой между центром группирования и ординатой с нулевым зазором (натягом).
Определим значение функции Ф(z) [5]:
. (12)
Таким образом, вероятное количество сопряжений с натягом (заштрихованная площадь кривой)
или 98,2%.
Вероятное количество сопряжений с зазором
Выбор посадок подшипников качения
Расчет и выбор посадок колец подшипника необходимо выполнить для сопряжения, обозначенного на рисунке буквой «в», с решением следующих вопросов:
а) рассчитать и выбрать по ГОСТ посадку циркуляционно – нагруженного кольца подшипника;
б) выбрать посадку местно - нагруженного кольца подшипника;
в) определить предельные отклонения наружного и внутреннего колец подшипника и сопрягаемых с ним деталей;
г) построить схемы полей допусков посадок колец подшипника;
д) выполнить расчет монтажного зазора в подшипнике.
Пример:
Для подшипников качения 6-408, выбрать посадки наружных и внутренних колец при следующих условиях: вращается вал, радиальная нагрузка R 5,0 кН (на каждый подшипник), перегрузки до 300%.
Решение: 1) определим основные размеры подшипника 408 [1]:
D = 110 мм;
d = 40 мм;
В = 27 мм;
r = 3,0 мм.
2) Определим виды нагружения колец подшипников. Внутренние кольца подшипников вращаются вместе с валом, наружные кольца, установленные в корпусе, неподвижны. Радиальная нагрузка R постоянна по величине и не меняет своего положения относительно корпуса. В таких условиях внутренние кольца имеют циркуляционное нагружение, а наружные – местное.
3) Определим интенсивность нагружения внутренних колец по формуле 13.
(13).
где: R = 5000Н;
Кп = 1,8. т.к. перегрузки до 300 %;
F = 1, т.к. вал сплошной;
FA= 1, т.к. осевая сила отсутствует.
4) Выбираем посадку циркуляционно-нагруженного (внутреннего кольца) подшипника по приложению В3[2]. Полученному значению РR соответствует посадка Ø 40 L6/k6.
5) Выбираем посадку местно-нагруженного (наружного) кольца подшипника по приложению В 4[2].
Для D = 110 мм, перегрузки до 300 %, корпус неразъемный. Выбираем посадку Ø110 Н7/l6.
6) Построим схемы полей допусков для внутреннего и наружного колец подшипника 408 (рисунок 4).
По приложение Ж [2] определим отклонения наружного и внутреннего колец подшипника 408:
для внутреннего кольца d = 40 мм, класс точности 6; верхнее отклонение ЕS = 0, нижнее отклонение ЕI = - 10мкм;
для наружного кольца D = 110 мм, класс точности 6; верхнее отклонение еs = 0, нижнее еi = -13 мкм.
По таблицам ГОСТ 25346-89 определим предельные отклонения и допуски вала Ø 40k6 и отверстия корпуса Ø110 Н7:
вал: Ø 40k6: еi = + 2 мкм; IT6 = 16 мкм;
es = ei + IT6 = +2 + 16 = + 18 мкм;
отверстие: Ø110 Н7: EI = 0; IT7 = 35 мкм; ES = + 35 мкм
Соединение внутреннего кольца подшипника с валом имеет вид
Ø 40
Соединение наружного кольца подшипника с корпусом имеет вид
Ø 110

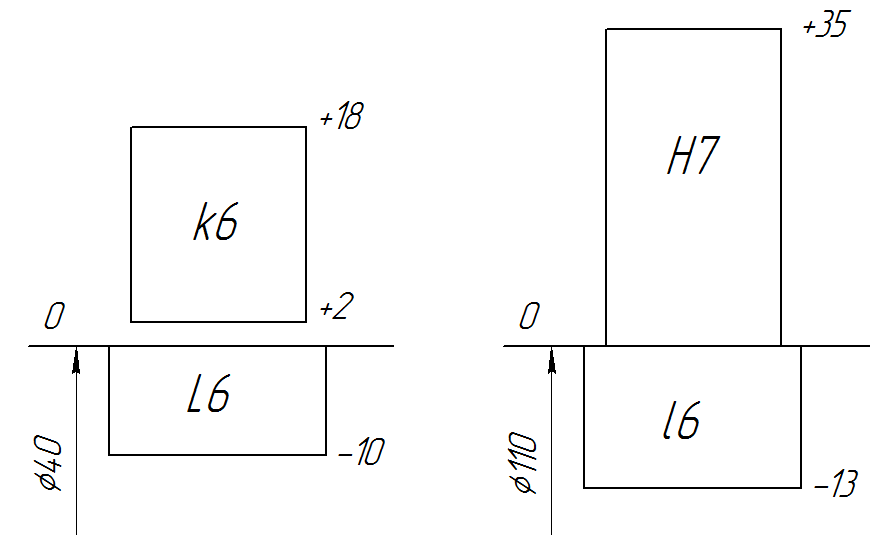

Рисунок 4 – Схема полей допусков подшипника 6-408
а) внутреннее кольцо б) наружное кольцо
