Дополнительные измерения (см. Рис. .4, 5)
4а. Уровень обхвата бедер - Уб. Измеряют сбоку от линии талии (нижнего края пояса) до уровня измерения обхвата бедер. Измерение снимают одновременно с полуобхватом (обхватом) бедер, читая показание боковой подвесной ленты измерительного пояса.
11. Выступ ягодиц относительно талии – Вят. Измеряют расстояние от вертикальной плоскости, касательной к ягодицам, до линии талии сзади.
12. Выступ бока относительно талии – Вбт. Измеряют расстояние от вертикальной переднее - задней плоскости, касательной к боковой поверхности бедра, до линии талии сбоку.
13. Выступ живота относительно, талии - Вжт. Измеряют расстояние от вертикальной плоскости, касательной к животу выступающей его точке, до линии талии спереди посередине фигуры.
14. Обхват бедра – Обед. Лента должна проходить, горизонтально вокруг - ноги (бедра), касаясь верхним краем ягодичной складки.
В процессе измерения необходимо выявить степень выступания берцовой кости, степень наполненности фигуры в подкорпусной части у талии сзади и спереди вблизи бока.
Bсе особенности фигуры записываются в паспорте заказа. Такая дополнительная информация позволяет получить более точную конструкцию.
Измерения типовых фигур.
Для построения чертежей конструкций поясных изделий (юбок, брюк) на типовые фигуры в табл. 4-12 приведены величины необходимых измерений типовых фигур женщин в соответствии с материалами действующей размерной типологии: ОСТ 17-326-81, ОСТ 17-474-75, ГОСТ 17-522-72.
Перечень измерений в целом соответствует общему перечню измерений, рекомендуемых для конструирования поясных изделий на типовые фигуры (см. табл. 3 и примечания к ней), но не включает измерение - Ди.
Длину изделия (Ди) для типовых фигур берут по шкале рекомендуемых по модели. В последнем случае в качестве ориентира для определения длины бряк может быть использовано измерение Дсб, включенное в связи с этим в табл. 4-12, а ориентиром для определения длины юбки по модели может служить измерение Дтк, используемое как основное при конструировании брюк.
Величины измерений Вят, Вбт, Вжт, получены расчетном путем с использованием имеющихся в материалах типологии измерений ГтII (глубина талии вторая), dпб и dпт (поперечные диаметры обхватов бедер и талии), dпзб и dпзт (переднезадние диаметры обхватов бедер и талии).
Конструирование юбок

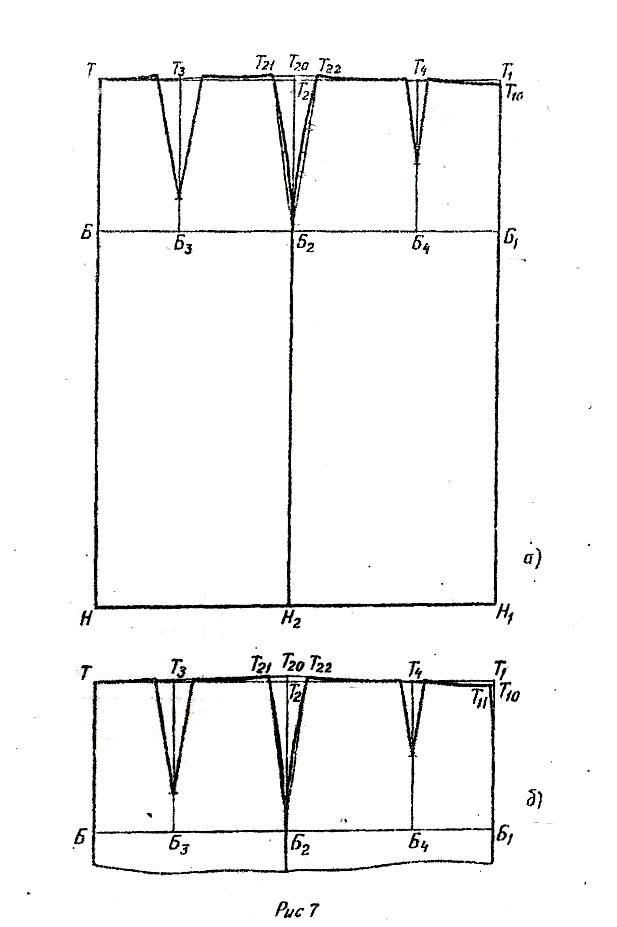

Построение чертежа основы конструкции прямой классической юбки (рис.7-9)
Для построения чертежей основ конструкций прямых классических юбок на индивидуальные фигуры используют измерения Ст, Сб, Ди, Дсз, Дсб, Дсп, Уб, Вят, Вбт, Вжт. При визуальном определении типа фигуры, излишней величины выступания большей выпуклости по отношению к меньшей у фигур с неравномерным выступанием бедер и ягодиц, а также выступа живота измерения Вбт, Вяг и Вжт не снимают.
Для типовых фигур используют измерения Ст, Сб, Ди, Вят, Вбт, Вжт. Величины измерений фигур берут из табл. 4-12 (можно пользоваться и табл. 2, 3), длину изделия определяют по действующей шкале длин или по модели.
На основе анализа измерений (в общем случае) или визуально (применительно к индивидуальным фигурам при наличии навыков у специалиста) определяют тип фигуры и форму живота. Кроме того, во всех случаях визуально определяют степень наполненности в области талии и форму бока.
Прибавки на свободное облегание по талии и бедрам выбирают из следующих интервалов: Пт = 0,5÷1,0 см, Пб = 0,5÷1,5 см.
Построение_сетки чертеж (см. рис.7-9)
Строят прямой угол с вершиной в точке Т. От точки Т вниз откладывают отрезки, определяющие:
уровень линии низа
ТН = Ди;
уровень линии бедер для типовых и близких к ним индивидуальных фигур
ТБ = 19,5 см + а,
где отрезок в 19,5 см соответствует фигурам второй полнотной группы с ростом 158 см и увеличивается (уменьшается) на 0,5 см для фигур больших (меньших) смежных полнот и ростов;
уровень линии бедер для индивидуальных фигур (особенно при высоких или низках ягодицах)
ТБ = Уб - (Дсб - Дсз).
Из полученных точек Н и Б вправо проводят горизонтали.
От точки Б вправо откладывают ширину юбки по линии бедер (отрезок ББ1) и ширину заднего полотнища (отрезок ББ2):
ББ1 = Сб+Пб;
ББ2= (Сб+Пб)/2 - 1,0 см (для большинства фигур).
Для полных фигур с большим животом заднее и: переднее полотнища юбки проектируют одинаковой ширины.
Через точки Б1 и Б2 вверх и вниз проводят вертикали. Пересечение их с горизонталью Н обозначают соответственно точками Н1 и Н2, а с горизонталью Т - точкам Т1 и Т2.
От точки Т1 вниз или вверх откладывают отрезок Т1Т10, определяющий на чертеже уровень талии спереди.
Для типовых фигур:
Т1Т10 = 0,5 см (вниз).
Для индивидуальных фигур:
Т1Т10 = Дсз - Дсп (при положительной величине – вниз, при отрицательной вверх).
От точки T2 вверх откладывают отрезок Т2Т20, определяющей на чертеже уровень талии сбоку.
Для типовых фигур:
Т2Т20 = 0,5÷1,0 см,
где 0,5 см берут для фигур 1-й и 2-й полнот, а 1,0 см – для фигур 3-й и 1-й полнот.
Для индивидуальных фигур:
Т2Т20 = Дсб - Дсз
причем, если величина (Дсб - Дсз) оказалась отрицательной, что бывает крайне редко, тo отрезок Т2Т20 откладывают вниз.
Точку Т20 соединяют с точками Т и T10 прямыми линиями.
Определение количеств вытачек и расчет их растворов
Разницу между желаемыми ширинами юбки по бедрам и талии, или величину [(Сб + Пб) – ( Ст + Пт)], распределяет между всеми вытачками и посадкой по линии талии.
Количество вытачек в схеме чертежа колеблется от трех-четырех (боковая, задняя, передняя вытачки и вытачка на живот, если она не равна нулю) до шести (те же вытачки, а также задне-боковая и переднебоковая). Количество, положение и растворы вытачек зависят в основном от особенностей телосложения (от степени и характера выступания бедер и ягодиц в сравнения друг с другом, а также от степени выступания и от формы живота) и в определенной мере от свойств ткани.
В настоящих материалах, в рекомендациях по расчету и построению вытачек, учитываются все названные факторы. Однако следует иметь в виду, что почти все расчеты (за небольшим исключением) даны для фигур с наиболее часто встречающейся у женщин формой живота – сконцентрированной посередине фигуры с выступающей точкой ниже линии талии. Принципы расчета и построения вытачек в изделиях на фигуры с равномерно распределенным животом выделены в тексте особо.
Количество и растворы вытачек в изделиях на фигуры установленных типов телосложения предлагается определять следующим образом.
Раствор вытачки на живот равен величине 0,5 Вжт для всех фигур. В расчетах учитывают вытачку от 0,5 см и более, т.е. при величине измерения Вжт менее 1,0 см этой вытачкой пренебрегают.
Суммарный раствор остальных вытачек (ΣB) при наличии вытачки на живот определяют по расчету
ΣВ = (Сб + Пб) - ( Ст + Пт) - 0,5 Bжт -1,0÷2,0 см.
В приведенной формуле 1,0÷2,0 см – общий припуск на посадку соответственно по 0,5÷1,0 см в обе стороны от бокового шва на участках до задней и передней вытачек. Большая величина посадки требуется для фигур с большей наполненностью в области талии и допускается при использовании более мягких тканей, хорошо поддающихся сутюживанию.
Для фигур с равномерным распределением - объемов (1-ый тип телосложения) при величине (Сб - Ст) не более 15,0 см в изделиях из сухих тканей, а также при величине (Сб-Ст) до 17,0 см в изделиях из мягких тканей кроме вытачки на живот проектируют три вытачки (см.рис. 7):
боковую - с раствором 0,42 ΣВ,
заднюю - с раствором 04 ΣВ,
переднюю - с раствором 0,2 ΣB.
Вытачка на живот в классической двухшовной юбке не целесообразна как самостоятельный элемент, поэтому расчетный раствор этой вытачки в зависимости от его величины инструкциях размещает (распределяют) следующим образом.
При расчетной величине в 0,5÷0,7 см вместо вытачки проектируют посадку спереди посередине (см. рис. 7а).
При расчетной величине более 0,6÷0,7 см, но не более 2,0 см проектируют такую же посадку спереди посередине (0,5÷0,7 см), а на остальную величину увеличивают переднюю вытачку.
При расчетной величине более 2,0 см проектируют центральную вытачку на живот, из-за чего вводят вынужденный средний передний шов, в который и заключают центральную вытачку. В этом случае расчетный раствор вытачки на живот за вычетом посадки спереди (0,5÷0,7 см) распределяют между центральной и передней, вытачками: 1,0 см - в центральную вытачку, и оставшуюся величину - в переднюю вытачку (см. рис. 7, б).
Если же изделие по модели сразу проектируется со средним передним швом, то расчетный раствор вытачки на живот распределяют между посадкой спереди посередине (0,5÷0,7 см) и центральной вытачкой в среднем шве. Но если центральная вытачка получается более 1,0 см, то в конструкции ее проектируют с раствором в 1,0 см, а на остальную величину увеличивают переднюю вытачку.
Описанный принцип распределения раствора условной вытачки на живот един для всех типов фигур.

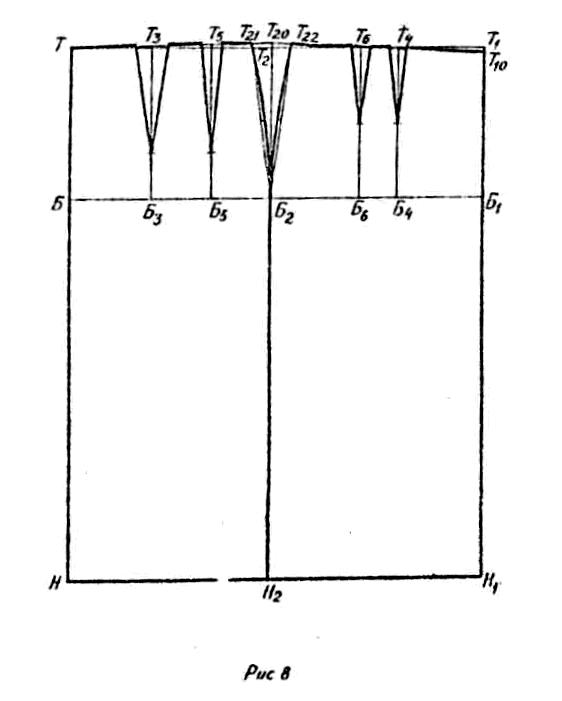

Для фигуры с равномерным распределением объемов (1-й тип телосложения) при величине (Сб - Ст) более 15,0÷17,0 см в зависимости от свойств ткани) кроме вытачки на живот проектируют пять вытачек (см,рис.8):
боковую – с раствором 0,3 ΣВ
заднюю – с раствором 0,25 ΣВ,
заднее-боковую – с раствором (0,2 ΣВ - 0,5см),
переднюю – с раствором 1 ΣВ,
переднее-боковую – с раствором (0,15 ΣВ + 0,5 см).
Вытачку на живот распределяют, как описано выше.
Так же рассчитывают вытачки для полных фигур 1-го типа телосложения с равномерно распределенным животом при максимальной выпуклости его ниже талий и при любой величине (Сб – Ст).
Для фигур 1-го типа телосложения с небольшим выступанием бедер и ягодиц и большим, равномерно распределенным животом с выпуклостью на уровне талии или вблизи нее (в таких случаях Вж не бывает более 1,0 см) вытачку на живот не проектируют, переднюю вытачку уменьшают до минимума и величину В, равную

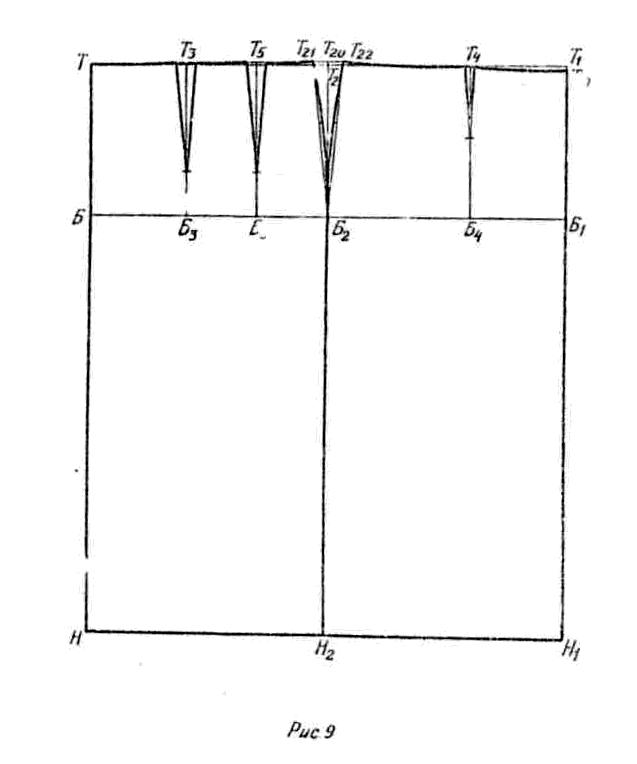

[(Сб + Пб) - (Ст + Пт) - 1,0÷2,0 см], распределяют между четырьмя вытачками в следующих соотношениях (см. рис. 9):
боковая вытачка -0,4ΣВ,
задняя вытачка - 0,25Σ B,
заднее-боковая - 0,25Σ В,
передняя вытачка - 0,1ΣВ.
Для всех фигур с выпуклым боком (2-й тип телосложения) предварительно находят основную часть (ΣB1) суммарного раствора вытачек (ΣB), которую распределяют так же, как и для фигур равномерного типа телосложения, увеличивая затем на недостаточную величину раствор боковой вытачки:
ΣB1 = ΣB - ΔВбт, где
ΣВ = (Сб + Пб) - (Ст + Пт) - 0,5Вжт - 1,0÷2,0 см,
ΔВбт = Вбт - (Вят - 1,0 см).
Величина ΔВбт показывает, на сколько выступ бока у конкретной фигуры больше, чем у условной фигуры равномерного типа телосложения с таким же выступом ягодиц, и является дополнительной частью раствора боковой вытачки. Эту величину (ΔВбт) рассчитывают, как указано, при наличии измерений Вбт и Вят или определяют визуально в процессе измерения фигуры.
В конструкциях на фигуры 2-го типа телосложения при небольшом выступании бедер и ягодиц и разности (Сб – Ст) не более 15,0÷17,0 см (в зависимости от свойств ткани) проектируют три вытачки (кроме вытачки на живот):
боковую - с раствором (0,4ΣВ1 + ΔВбт),
заднюю - с раствором 0,4ΣВ1,
переднюю - с раствором 0,2ΣВ1.
При выступании берцовой кости переднюю вытачку увеличивают, а боковую уменьшают на 0,5÷1,0 см.
В конструкциях изделий на фигуры II-го типа телосложения при значительном выступании бедер и ягодиц и разности (Сб - Ст) более 15,0÷17,0 см (в зависимости от свойств ткани) проектируют пять вытачек (кроме вытачки на живот):
боковую - с раствором (0,3ΣВ1 + ΔВбт),
заднюю - с раствором 0,25ΣВ1,
заднее-боковую - с раствором (0,25 ΣВ1 - 0,5 см),
переднюю - с раствором 0,1ΣВ1,
переднее-боковую - с раствором (0,15ΣВ1 + 0.5 см).
При увеличенной выпуклости спереди (при выступании берцовой кости) или при увеличенной выпуклости только сбоку - сзади увеличивает соответственно переднее - боковую или заднее - боковую вытачку за счет уменьшения в первом случае заднее - боковой вытачки, а во втором случае – передне-боковой.
При увеличенной выпуклости фигуры сбоку - спереди эти вытачки по растворам равны:
переднее - боковая – 0,2ΣB1.
заднее - боковая – 0,15ΣВ1;
при увеличенной выпуклости сбоку - сзади вытачки следующие:
передне-боковая - 0,15ΣВ1,
заднее - боковая - 0,2ΣB1.
Так же проектируют вытачки (в том же количестве пяти штук помимо вытачки на живот и с такими же растворами) и для встречающихся иногда фигур 2-го типа-телосложения с большим равномерно распределенным животом с выступающей точкой ниже линии талии при любой величине разности (Сб - Ст).
Во всех изделиях на фигуры 2-го типа телосложения вытачку на живот распределяют как обычно.
Для всех фигур с выпуклыми ягодицами (3-го типа телосложения) аналогично фигурам 2-го типа телосложения, находят основную часть суммарного раствора вытачек, распределяемую так же, как и для фигур равномерного типа телосложения:
ΣВ1 = ΣВ - ΔВят, где
ΣВ = (Сб + Пб) - (Ст + Пт) - 0,5Вжт - 1,0÷2,0см,
ΔВят = Вят – (Вбт+ 1,0 см).
Величина ΔВят показывает, на сколько выступ ягодиц у конкретной фигуры больше, чем у фигуры равномерного типа телосложения с таким же выступом бока, и является дополнительной частью раствора задней вытачки. Эту величину (ΔВят) рассчитывают, как указано выше, при наличии измерений Вят и Вбт или определяют визуально в процессе измерения фигуры.
В конструкциях изделий на фигуры 3-го типа телосложения в большинстве случаев (т.е. приживоте, выпуклость которого сосредоточена посередине фигуры) кроме вытачки на живот проектируют три традиционные вытачки (боковую, заднюю, переднюю), так как для этих фигур не характерна большая разность измерений Сб и Ст, требующая большего количества вытачек. При этом вытачки имеет следующие растворы:
боковая - 0,4ΣВ1,
задняя - (0,4ΣВ1 + ΔВят),
передняя - 0,2ΣВ1.
Однако, если при таких расчетах раствор, задней вытачки получается более 5,0 см в изделиях из сухих тканей и более 6,0 см в изделиях из мягких тканей, то на заднем полотнище вместо одной вытачки проектируют две - заднюю и задне-боковую, распределяя между ними величину (0,4ΣВ1 + ΔВят) так, чтобы раствор задней вытачки был на 1,0 см больше раствора задне-боковой. В этом случае вытачки заднего полотнища по растворам равны:
задняя - [0,2ΣB1 + 0,5(ΔВят - 1,0 см) + 1,0 см],
задне-боковая - [0,2ΣВ1 + 0,5 (ΔВЯТ - 1,0 см)].
При проектировании вытачки на живот ее расчетный раствор распределяют как обычно.
В конструкциях изделий на фигуру 3-го типа телосложения с большим равномерно распределенным животом. выпуклость которого расположена на талии, вытачку на живот не проектируют (а значит, не учитывают величину 0,5ВЖТ при расчета величины ΣВ, а чаще всего проектируют четыре вытачки):
боковую - с раствором 0,4ΣB1
заднюю - с раствором [0,25ΣВ1 + 0,5(ΔВят - 1,0 см) + 1,0см],
задне-боковую - с раствором [0,25ΣВ1 + 0,5(ΔВят - 1,0см)],
переднюю - с раствором 0,1ΣВ1.
