Рекомендации к конструированию длинных брюк

Для построения чертежа конструкции брюк используются следующие измерения фигуры:

Ст, Сб, Ди, Дсз, Дсб, Дсп, Дтк, Дс, Уб, Вят, Вбт, Вжт (последние три измерения не снимают при визуальном определении типа фигуры, величины излишнего выступления бёдер или ягодиц и степени выступления живота относительно талии). Измерения Дсз, Дсб, Доп и Уб используются только для индивидуальных фигур. Величины измерений типовых фигур берут из табл. 4 – 12.

На основе анализа измерений и визуального осмотра фигуры определяют особенности телосложения, важные для правильного решения конструкции, а именно: тип фигуры, величину излишнего выступания бёдер или ягодиц, величину выступания и форму живота, степень наполненности в области талии, форму бока.

Прибавки на свободное облегание (Пт, Пб, Пдс, Пбед) выбирают из табл. 14.

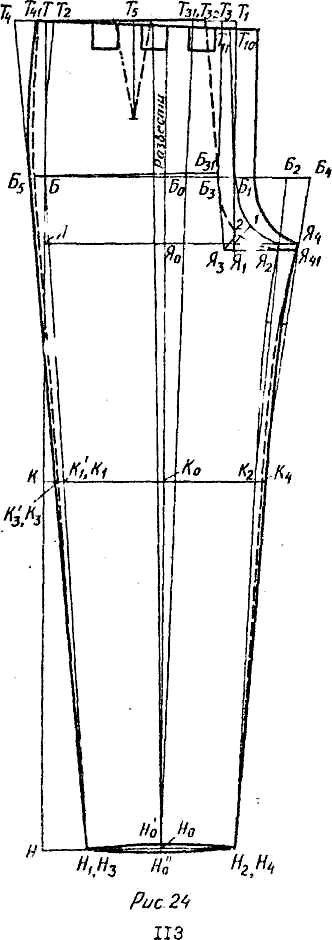

Построение передней половинки (рис. 22 – 24)

Определение уровней линий талии, низа, бёдер, сидения, колена

(см. рис. 22 – 24)

Проводят вертикальную прямую. Верхний её конец обозначают точкой Т. От точки Т вниз по вертикали откладывают отрезки ТН, ТБ, ТЯ, ТК, определяющие уровни линий низа, бёдер, сидения, колена.

Уровень линии низа

ТН = Ди.

Уровень линии бёдер для типовых и близких к ним индивидуальных фигур

ТБ = 19,5 см ± а,

где отрезок в 19,5 см соответствует фигурам второй плотной группы с ростом 158 см и увеличивается или уменьшается на 0,5 см соответственно для фигур больших или меньших смежных полнот и ростов.

Уровень линии бёдер для индивидуальных фигур

ТБ = Уб

Уровень линии сидения

ТЯ = Дс + Пдс

Уровень линии колена для брюк любой длины

ТК = Дтк + (0÷8,0 см),

где величина ±(0÷8,0 см), как и в приведённом ниже расчёте отрезка БК, определяет в соответствии с моделью относительный уровень колена, на котором происходит изменение формы брюк.

Уровень колена для брюк традиционной длины можно определить по расчёту

БК = (БН/2 – 2,0 см) ± (0÷8,0 см).

Из точек Т, Б, Я, К и Н вправо проводят горизонтали.

Определение положения осевой линии брюк и ширин передней половинки на линиях бёдер, низа и колена

От точки Б вправо по горизонтали откладывают ширину передней половинки брюк на линии бёдер

ББ₁ = 0,5 (Сб + Пб) – (0÷1,0 см),

где свободный член, определяющий соотношение ширин передней и задней половинок брюк, берут в размере:

1,0 см – для малообъёмных брюк,

0,5 см – для брюк умеренного объёма,

0 см – для объёмных, свободных брюк.

Через точку Б₁ вверх и вниз (до линии сидения) проводят вертикаль. Её пересечения с горизонталями из точек Т и Я обозначают соответственно точками Т₁ и Я₁.

От точки Б₁ влево откладывают отрезок Б₁Б₀, определяющий положение осевой линии,

Б₁Б₀ = (0,15Сб + 1,5 см) + 0,25Пб.

Через точку Б₀ вверх и вниз проводят вертикаль, пересечение её с горизонтальными линиями уровней талии, сидения, колена и низа обозначают соответственно Т₀, Я₀, К₀ и Н₀.

Положение шаговой линии на уровне бёдер определяют в зависимости от ширины боковой части передней половинки

Б₀Б₂ = Б₀Б.

Ширину брюк внизу в готовом виде (Шн) берут по модели.

Ширина передней половинки брюк внизу в готовом виде равна величине (0,5Шн – 0÷1,0 см), где свободный член выбирают так же, как и при расчёте участка ББ₁ (т.е. ширины детали на уровне бёдер). На чертеже её откладывают от точки Н₀ влево и вправо по горизонтали

Н₀Н₁ = Н₀Н₂ = 0,5 Шн – 0 + 1,0 см.

Далее определяют ширину передней половинки на уровне колена. Причём, способы определения её различны для брюк с известной и неизвестной шириной на данном уровне и зависят от формы брюк.

Если ширина брюк в готовом виде на уровне колена, т.е. Шк, известна, а ею чаще всего задаются в классических малообъёмных брюках – в тех случаях, когда на уровне колена происходит изменение формы брюк, то ширину передней половинки определяют с использованием этой величины (Шк) и соотношения ширин передней и задней половинок брюк.

Для малообъёмных классических брюк соотношение ширин деталей по линиям низа и колена чаще всего одинаково и равно 2,0 см на половину ширины деталей. В этом случае ширину передней половинки на уровне колена и готовом виде определяют величиной (0,5 Шк – 1,0 см) и откладывают от точки К₀ влево и вправо по горизонтали

К₀К₁ = К₀К₂ = 0,5Шк – 1,0 см.

Для малообъёмных брюк, сильно зауженных книзу, т.е. при (Шк – Шн) ≥ 4,0 см, разницу между полуширинами задней и передней половинок на уровне колена увеличивает по сравнению с низом до 2,5 см и величины отрезков К₀К₁ и К₀К₂ определяют по расчёту

К₀К₁ = К₀К₂ = 0,5 Шк – 1,25 см.

Если ширина брюк на уровне колена не известна, что характерно для брюк умеренного и большого объёмов, но может быть и в малообъёмных брюках, то ширину передней половинки на данном уровне определяют с помощью графических построений боковой линии детали (см. рис. 23).

Во всех таких случаях точки Б и Н₁ соединяют прямой линией, пересечение которой с линией колена обозначают точкой К₁'. От этой точки вправо и влево по горизонтали откладывают отрезок К₁'К₁, определяющий форму нижней части боковой линии детали

К₁'К₁ = 0 ÷ 2,0 см

где величину и направление отрезка выбирают следующим образом:

1,0 ÷ 1,5 см вправо – для брюк малого и умеренного объёмов по всей длине, с некоторым прилеганием в области колена;

0 ÷ 1,0 см вправо – для брюк, свободных в средней (по длине) части, без наполнения со стороны бока в области колена;

0,5 ÷ 2,0 см влево – для брюк, свободных в средней части, при наполнении с внешней стороны ниже уровня бёдер.

Далее в брюках малого и умеренного объёмов по всей длине и брюках, свободных в средней части (но без наполнения сбоку в области колена), если форма этих брюк одинакова со стороны бокового и со стороны шагового швов, от точки К₀ вправо откладывают ширину передней части детали на уровне колена, равную ширине её боковой части,

К₀К₂ = К₀К₁ (с чертежа).

В брюках с разной формой со стороны бокового и шагового швов (прежде всего касается свободных в средней части с боковой стороны брюк) ширину передней части передней половинки брюк на уровне колена определяют по расчёту

К₀К₂ – К₀К₁' (с чертежа) – 0,5 ÷ 2,0 см,

где бóльшую величину свободного члена берут для брюк с бóльшим прилеганием с внутренней стороны, а меньшие – для более свободных брюк.

Построение шаговой и средней линий передней половинки

(см. рис .22 - 24)

Для получения шаговой линии производят следующие построения.

Точки Б₂, К₂ и Н₂ соединяют прямыми линиями. Пересечение прямой Б₂К₂ с линией сидения обозначают точкой Я₂.

Верхний участок шаговой линии проводят через Я₂ плавной вогнутой кривой, переходящей в нижнюю часть шаговой линии – К₂Н₂. Величина прогиба относительно прямой Б₂К₂ равна 0,5÷1,5 см и откладывают её чаще всего на расстоянии 1/3Я₂К₂ от точки Я₂. Чем больше разница между ширинами детали на уровне бёдер и колена, тем больше должна быть величина прогиба.

Построение средней линии начинают с определения на чертеже уровня талии спереди, для чего от точки Т₁ вниз или вверх откладывают отрезок Т₁Т₁₀.

Для типовых фигур:

Т₁Т₁₀ = 1,0÷1,5 см (вниз),

где 1,0 см берут для фигур 1-й и 2-й полнотных групп;

1,5 см – для фигур 3-1 и 4-й полнотных групп.

Для индивидуальных фигур:

Т₁Т₁₀ = Дсб – Дсп (при положительной величине – вниз,

при отрицательной величине – вверх).

В брюках на фигуры с выступающим относительно талии животом и в брюках с передней вытачкой, имеющей вертикальные стороны (особенно, если одна из них совмещается с осевой линией брюк, т.е. со сгибом передней половинки) среднюю переднюю линию отводят от точки Т₁₀ влево по горизонтали на 0,5÷1,0 см

Т₁₀Т₁₁ = 0,5÷1,0 см.

Далее находят вспомогательную точку 1 на биссектрисе угла Я₁ (Б₁Я₁Я₂)

Я₁÷1 = 2,5÷3,0 см,

где меньшие величины берут для узких брюк с минимальной прибавкой на глубину сидения, а большие – для брюк свободных форм с углубленной линией сидения.

Точки Т₁₁ (Т₁₀), Б₁, 1 и Я₂ плавно соединяют. При наличии отвода верхней части средней линии, если он (отвод) не связан с выступом живота, средняя линия на участке Т₁₁Б₁ должна быть спрямлённой (см. рис. 23). Если отвод связан с выступом живота, то средняя линия на участке Т₁₁Б₁ должна иметь выпуклую форму и касаться вертикали Т₁Б₁ на уровне выступа живота, т.е. на расстоянии 8,0 – 10,0 см от линии талии (см.рис 22).

Построение линии талии, вытачек, боковой линии и низа

передней половинки брюк (см. рис. 22, 23)

Положение боковой линии на уровне талии определяют двумя способами в зависимости от объёма брюк по линии бёдер.

Первый способ используют для брюк малого объёма и заключается он в том, что положение вершины боковой линии передней половинки на горизонтали Т определяют с помощью расчёта и построения боковой вытачки, половину раствора которой, приходящуюся на переднюю половинку брюк, откладывают от точки Т вправо по горизонтали.

Для фигур с равномерным распределением объёмов (1-й тип телосложения):

ТТ₂ = 0,5Рб.в. = 0,2 [(Сб – Ст) – 1,0÷2,0 см],

где 1,0÷2,0 см – общая посадка по талии вблизи бокового шва (чем больше наполненность фигуры в области талии, тем больше посадка).

Для фигур с выпуклым боком (2-й тип телосложения):

ТТ₂ = 0,2 [(Сб – Ст) – 1,0÷2,0 см – Δ Вбт] + 0,5 Δ Вбт

Для фигур с выпуклыми ягодицами (3-й тип телосложения):

ТТ₂ = 0,2 [(Сб – Ст) – 1,0÷2,0 см – Δ Вят].

Если расчётная величина отрезка ТТ₂ получилась более 3,0 см для фигур 1-го и 3-го типов телосложения и более 4,0 см для фигур 2-го типа телосложения, т.е. с выпуклым боком, то на чертеже желательно предусмотреть вытачку указанного ограниченного раствора, т.е. ТТ₂ = 3,0÷4,0 см в зависимости от типа фигуры, а величину, недостающую до расчётной, компенсировать впоследствии компенсировать за счёт передней вытачки.

Точку Т₂ соединяют прямыми линиями с точками Т₁₁ (T_1O) и Б.

Боковую линию проводят через точки Т₂, Б, К₁ и Н₁ и на верхнем участке (между точками Т₂ и Б) оформляют с выпуклостью в 0,3–0,8 см (в зависимости от степени выпуклости бока) относительно прямой Т₂Б на уровне середины этого отрезка (Т₂Б) для фигур с нормальным боком, выше середины на 2,0 см для фигур с высоко расположенным боком, ниже середины на 2,0 см для фигур с низко расположенным боком.

Второй способ определения вершины боковой линии используют для брюк умеренного и большого объёмов (в последнем случае на данном этапе построения чертежа находят предварительную вершину боковой линии).

Особенность этого способа состоит в том, что раствор боковой вытачки на передней половинке задаётся конкретной величиной в зависимости от характера распределения декоративных объёмов в верхней части изделия.

ТТ₂ = 0÷2,0 см (вправо по горизонтали),

где величину выбирают следующим образом:

0÷1,0 см – при равномерном распределении декоративных объёмов по всей детали от бокового до среднего шва и при концентрации их ближе к боку;

1,0÷2,0 см – при концентрации декоративных объёмов ближе к середине.

Точку Т₂, также как и в малообъёмных брюках, соединяют прямыми линиями с точками Т₁₁ (Т₁₀) и Б.

Боковую линию оформляют также, как в малообъёмных брюках, но с меньшей выпуклостью вверху, и чем меньше раствор боковой вытачки, тем более спрямлённой должна быть боковая линия на верхнем участке.

Линию низа передней половинки посередине поднимают вверх на 0,5÷0,7 см (для брюк любых объёмов по линии бёдер)

Н₀Н₀'= 0,5÷0,7 см,

где меньшую величину берут для широких внизу брюк, большую – для узких.

Точки Н₁, Н₀' и Н₂ плавно соединяют.

Суммарную величину внутренних вытачек на передней половинке определяют и распределяют в процессе их построения и несколько по-разному для брюк малого, умеренного и большого объёмов.

В общем случае суммарный раствор внутренних вытачек на передней половинке (∑Рп.в.) определяют как разнице между отрезком Т₂Т₁₁ (Т₂Т₁₀) и шириной передней половинки брюк по талии при закрытых внутренних вытачках.

В малообъемных брюках раствор передней вытачки (или суммарный раствор двух вытачек) определяют по следующим расчетам.

Для фигур со сконцентрированным посередине животом:

ΣРп.в.= Т₂Т₁₁ (Т₂Т₁₀) – 0,5(Ст + Пт) – 0,5÷1,5 см,

где величина 0,5(Ст + Пт) обозначает ширину передней половинки по талии в готовом изделии;

величина 0,5÷1,5 см обозначает посадку по талии и складывается из посадки в 0,5÷1,0 см сбоку (это половина общей посадки вблизи бокового шва, учтенной в расчете боковой вытачки) для всех рассматриваемых фигур и посадки в 0,5÷0,7 см спереди по середине для фигур с заметно выступающим относительно талии животом.

Для фигур с равномерно распределенным животом расчетный раствор передней вытачки равен:

ΣРп.в.= [Т₂Т₁₀ – 0,5(Ст + Пт) + 1,0 см] – 0,5÷1,0 см,

где величина внутри квадратных скобок обозначает ширину детали по талии в готовом изделии;

величина 0,5÷1,0 см за пределами квадратных скобок обозначает посадку сбоку и равна половине общей посадки вблизи бокового шва, учтенной в расчете раствора боковой вытачки.

Если величина ΣРп.в. получилась не более 3,0 см, то спереди проектируют одну вытачку – переднюю. Если ΣРп.в. более 3,0 см, то спереди проектируют две вытачки – переднюю и передне-боковую, делая их одинаковыми по растворам.

Вытачки могут быть стачанными до конца на нет, стачанными частично или мягкими, нестачанными вовсе.

Традиционную стачную вытачку, если она единственная, или переднюю при наличии передне-боковой размещают чаще всего симметрично оси. Мягкую вытачку такого же значения располагают влево от оси, совмещая с осью вершину правой стороны вытачки.

Передне-боковую вытачку при ее наличии размещают на расстоянии 3,0-4,0 см по талии от левой стороны передней вытачки. Ось для стачной вытачки проводят по вертикали.

Длина стачанной до конца вытачки 8,0÷13,0 см (большие длины берут при плоском животе, меньшие – при выступающем относительно талии). Длина мягкой вытачки (т.е. ее стачного участка) 0÷4,0 см.

Стороны стачной вытачки прямолинейны. Стороны мягкой вытачки также прямолинейны и несколько сближаются книзу, так как мягкая вытачка содержит минимально необходимый для облегания фигуры раствор.

В брюках умеренного объема суммарный раствор внутренних вытачек на передней половинке определяют по формуле

ΣРп.в.= Т₂Т₁₁ (Т₂Т₁₀) – [0,5(Ст + Пт) + 0÷1,0 см] – 0÷0,5 см,

где в квадратные скобки заключена ширина передней половинки по талии в готовых брюках;

величину свободного члена внутри квадратных скобок выбирают в зависимости от формы живота:

0 см – соответствует фигурам с животом, сконцентрированным по средней линии;

1 см – соответствует фигурам с равномерно распределенным животом;

величина 0÷0,5 см за пределами квадратных скобок обозначает посадку по талии вблизи бокового шва (меньшая посадка соответствует расположению вытачек вблизи бокового шва).

Полученную величину ΣРп.в. распределяют поровну между всеми проектируемыми вытачками, а их может быть от одной до трёх, и все мягкие или одна из двух – трёх – стачная (см. раздел «общая характеристика форм и конструкций брюк»).

Если растворы вытачек на передней половинке получились недостаточной величины, то их можно увеличить за счёт уменьшения боковой вытачки до 0 см или за счёт отвода боковой линии вверху влево от вертикали Т. При этом следят, чтобы боковая линия была плавной и не имела прогиба на уровне бёдер. Для устранения прогиба несколько увеличивают объём брюк по линии бёдер за счёт расширения боковой части передней половинки, т.е. построения более объёмных брюк.

Расположение и оформление вытачек такое же как в малообъёмных брюках аналогичного решения. При проектировании трёх вытачек передняя и средняя располагаются так же, как при двух вытачках, а ближняя к боку – на том же расстоянии от средней вытачки, что и передняя.

В объёмных в верхней части брюках сначала определяют, какую часть передней половинки необходимо дополнительно расширить по сравнению с исходным чертежом (боковую, переднюю или обе одновременно) и на какую величину (по талии). Для этого производят ряд расчётов.

Прежде всего определяют суммарный раствор внутренних вытачек на передней половинке, получившийся в результате построения исходного чертежа:

ΣРп.в. = Т₂Т₁₁ – 0,5 (Ст + Пт),

где величина 0,5 (Ст + Пт) есть ширина передней половинки по талии в готовых брюках.

Получившуюся величину ΣРп.в. относят к боковой части детали, исходя их двух факторов: вынужденного (диктуемого фигурой) расположения функциональных вытачек в основном сбоку от оси брюк и частичного учёта декоративных объёмов в области талии только за счёт боковой вытачки.

Затем, в соответствии с моделью, определяют сумму растворов проектируемых вытачек и складки, отдельно для боковой и передней частей передней половинки. При этом ориентируются на величины растворов вытачек, складки и рекомендуемое их расположение, указанные в разделе «Общая характеристика форм и конструкций брюк».

Далее определяют, на сколько для конкретной модели необходимо увеличить ширину талии по боковой и (или) передней части передней половинки брюк (в отдельности). На боковой части величиной расширения является разница между суммой желаемых растворов вытачек и припуска на глубину складки (целой или половины), располагающегося влево от оси детали, и суммой растворов вытачек, получившейся в результате построения (ΣРп.в.). На передней части детали величиной расширения является в общем случае сумма желаемого раствора вытачки и припуска на глубину складки (целой или половины), проектируемых справа от оси детали.

После определения необходимых данных производят коническое расширение детали в верхней части.

Для этого выкопировывают с чертежа ту часть детали, которую требуется расширить, или при необходимости обе части – левую и правую относительно оси. Выкопированную часть детали (одну единственную или каждую из двух) накладывают на чертёж, совмещая все линии и поворачивают относительно нижнего конца боковой или шаговой линии (относительно точек Н₁ и Н₂) во внешнюю сторону так, чтобы «осевая» линия брюк, находящаяся на выкопированной детали, отклонилась на уровне талии от осевой вертикали чертежа на недостающую величину суммарного раствора вытачек. При таком положении вспомогательного шаблона обводят предварительно боковую линию или шаговую и среднюю линии. Окончательно оформляя названные линии, сохраняют в соответствии с исходным чертежом уровни их вершин, а также линии бёдер, сидения, колена, низа (см. рис 24).

Обеспечив необходимую окончательную ширину детали и оформив её продольные стороны, соединяют по прямой вершины боковой и средней линий.

Затем намечают на чертеже положение вытачек и (или) складки на линии талии.

Сначала намечают складку по оси детали (при наличии такой складки), откладывая припуск влево или вправо от оси или симметрично оси (по половине в обе стороны) – в соответствии с произведенным поворотом вспомогательного шаблона, затем намечают вытачки.

Если на боковой части проектируется одна вытачка при наличии складки, то переднюю сторону вытачки располагают на расстоянии 3,0÷5,0 см по талии от боковой (левой) стороны складки, и чем больше выступ бока, тем больше это расстояние.

Если проектируется две-три вытачки при наличии складки, то расстояние по талии между соседними сторонами соседних элементов берут в 2,5÷3,5 см (большие величины соответствуют большему выступу бока).

Если проектируется две - три вытачки без складки, то сначала намечают вершины вытачки, располагающейся по оси (слева, справа или симметрично – в соответствии с произведённым поворотом вспомогательного шаблона), а потом намечают остальные вытачки на расстоянии 2,5÷3,5 см по талии (в зависимости от выпуклости бока) от первой вытачки и (или) друг от друга.

Оформляют вытачки и складки так же, как мягкие вытачки в брюках умеренного объёма, но с меньшим заужением книзу.

Для обеспечения расположения сгиба мягкой или зауженной односторонней складки строго по долевой нити, при изготовлении брюк необходимо иметь в виду, что припуск на складку, расположенный справа от оси загибают в сторону бокового шва, а припуск, расположенный слева от оси, закладывают в сторону среднего шва.

Особо следует сказать о брюках большого объёма с заутюженными сгибами (складками). При желании получить заутюженные сгибы необходимо обеспечить в конструкции равенство ширин боковой и передней частей передней половинки на уровнях линий сидения и колена. По линии сидения это достигают за счёт конического расширения детали со стороны более узкой части (как правило, это передняя часть) и концентрации получившегося дополнительного объёма в складку или вытачку. Затем обеспечивают равенство ширин на уровне колена, уравнивая ширину передней части по ширине боковой части детали и соответственно переоформляя шаговую линию.

В изделиях всех объёмов стороны вытачек уравнивают по большой стороне. Линию талии окончательно оформляют в лекалах, после построения задней половинки брюк.

Построение задней половинки брюк.

Заднюю половинку брюк строят на чертеже передней половинки, совмещая по оси и используя те же горизонтальные линии (см. рис.22-24).

Предварительные расчёты ширины задней

половинки на уровне бёдер и ширины шага.

Предварительно, перед построением чертежа задней половинки, рассчитывают её ширину на линии бёдер и ширину шага на этом же уровне. Делают это следующим образом:

Ширина задней половинки без ширины шага равна

Шз.п. = (Сб + Пб) – ББ₁,

где величину отрезка ББ₁ берут с чертежа передней половинки.

Общую ширину шага для передней и задней половинок (Шшага) определяют следующим образом.

Для фигур с равномерным распределением объёмов (1-й тип телосложения)

Шшага = 0,4 (Сб + Пб) – 1,0 ÷2,0 см,

где 1,0 см – для брюк умеренных и больших объёмов по линии бёдер,

2,0 см – для брюк малых объёмов по линии бёдер.

Для фигур с выпуклым боком 2-го типа телосложения по сравнению с фигурами 1-го типа ширину шага уменьшают на 0,5÷1,0 см (чем больше «сплюснута» фигура на уровне обхвата бёдер в передне-заднем направлении, тем больше поправка).

Для фигур с выпуклыми ягодицами 3-го типа телосложения по сравнению с фигурами 1-го типа ширину шага увеличивают на 0,5÷1,0 см (большая поправка соответствует более округлым на уровне бёдер фигурам).

Ширина шага задней половинки на уровне бёдер равна

Шшага з.п. = Шшага – Б₁Б₂,

где Б₁Б₂ – ширина шага передней половинки (величину берут с чертежа).

Построение средней линии задней половинки брюк

и определение положения её боковой линии на уровне бёдер (см.рис.22-24)

Используя данные предварительных расчетов, определяют положение шаговой линии на уровне бедер на чертеже

Б₀Б₄ = (Шз.п. + Шшага з.п.)/2 + 0,5 см (вправо по горизонтали).

От точки Б₄ влево по горизонтали откладывают отрезок Б₄Б₃, равный ширине шага задней половинки,

Б₄Б₃ = Шшага з.п. (из предварительных расчётов).

Через точку Б₃ вверх проводят вертикаль до пересечения с горизонталью Т в точке Т₃.

Для построения средней линии задней половинки находят её положение на горизонтали Т, т.е. ее отвод относительно вертикали Б₃Т₃ (влево от точки Т₃).

Отвод средней линии равен:

Т₃Т₃₁ = (0,1Сб) – для брюк малого объёма, типа «джинсовых» - без влажно-тепловой обработки для создания формы;

Т₃Т₃₁ = (0,1Сб – 1,0÷1,5 см) – для брюк малого и умеренного объёмов с влажно-тепловой обработкой;

Т₃Т₃₁ = (0,1Сб – 2,0÷3,0 см) – для объёмных брюк.

Точки Т₃₁ и Т₃ соединяют прямой, продолжая её вверх (за горизонталь Т) и вниз (немного за линию сидения).

По линии Б₃Т₃₁ вверх от точки Б₃ откладывают отрезок Б₃Б₃₁, определяющий баланс брюк. Баланс брюк рассчитывают следующим образом:

для брюк малого и умеренного объёмов с влажно-тепловой обработкой

Б₃Б₃₁ = 0,05Сб;

для брюк с плотным прилеганием по всей длине, проектирующихся без влажно-тепловой обработки

Б₃Б₃₁ = 0,05Сб + 1,0 см;

для объёмных брюк

Б₃Б₃₁ = 0,05Сб – 0,5÷2,0 см,

где абсолютная величина свободного члена тем больше, чем больше объём брюк.

Верх от точки Б₃₁ по прямой Б₃₁Т₃₁ откладывают отрезок Б₃₁Т₃₂, равный аналогичному участку передней половинки (Б₁Т₁₁) с поправкой на разницу измерений Дсз и Дсп:

Б₃₁Т₃₂ = (Б₁Т₁₁ + 0,5 см) – для типовых фигур;

Б₃₁Т₃₂ = Б₁Т₁₁ + (Дсз – Дсп) – для индивидуальных фигур.

От точки Б₃₁ влево - вниз до пересечения с горизонталью Б в точке Б₅ откладывают и одновременно проводят по прямой отрезок, равный ширине задней половинки брюк на уровне бедер:

Б₃₁Б₅ = Шз.п. (из предварительных расчётов).

Построение вершины боковой линии задней

половинки и вытачек по линии талии.

Для всех брюк с целью определения положения боковой линии задней половинки на горизонтали Т от точки Т₃₂ влево - вниз до пересечения с этой горизонталью (Т) в точке Т₄ откладывают по прямой отрезок, равный ширине задней половинки на уровне бёдер:

Т₃₂Т₄ = Б₃₁Б₅.

От точки Т₄ вправо по горизонтали откладывают раствор боковой вытачки со стороны задней половинки:

для малообъёмных брюк

Т₄Т₄₁ = ТТ₂;

для брюк умеренного и большого объёмов с вытачкой (вытачками) сзади

Т₄Т₄₁ = 3,0÷4,0 см,

где 3,0 см берут для фигур 1-го и 3-го типов телосложения, а 4,0 см – для фигур 2-го типа телосложения (с выпуклым боком);

для брюк умеренного и большого объёмов на резинке

Т₄Т₄₁ = ТТ₂.

Точку Т₄₁ соединяют с точками Т₃₂ и Б₅ прямыми линиями.

Раствор задней вытачки (условно обозначается ΣР з.в.) определяют как разницу между длиной отрезка Т₄₁Т₃₂ и шириной детали по линии талии при закрытой задней вытачке

Σ Рз.в. = Т₄₁Т₃₂ = [0,5 (Ст + Пт) + 0÷1,0 см] – 0,5÷1,0 см,

где в квадратные скобки включена длина линии талии детали в готовом изделии, причём свободный член берут той же абсолютной величины (из интервала 0÷1,0 см), что и в аналогичном расчёте для передней половинки;

величина 5,0÷1,0 см за пределами квадратных скобок обозначает посадку по талии сзади.

Если величина Σ Рз.в. получилась не более 4,0÷5,0 см (с учётом свойств ткани), то проектируют одну заднюю вытачку

Рз.в. = Σ Рз.в.

Если величина Σ Рз.в. несколько больше 4,0÷5,0 см (на величину до 1,0 см), то проектируют заднюю вытачку с раствором в 4,0÷5,0 см, а на остальную величину увеличивают отвод средней задней линии по талии.

Если величина Σ Рз.в. значительно больше 4,0÷5,0 см, то увеличивают отвод средней задней линии (но не более, чем на 1,0 см), а остальную часть величин Σ Рз.в. распределяют поровну между двумя вытачками – задней и задне-боковой.

Положение оси задней вытачки определяют на линии талии, т.е. на прямой Т₃₂Т₄₁ отрезком Т₃₂Т₅:

Т₃₂Т₅ = 0,4 Б₃₁Б₅ – для фигур 1-го типа телосложения, а для фигур 2-го и 3-го типов телосложения отрезок Т₃₂Т₅ соответственно увеличивают или уменьшают на 0,5÷1,0 см.

Задне-боковую вытачку при наличии таковой располагают так, чтобы расстояние между соседними сторонами задней и задне–боковой вытачек было около 3,0 см для фигур 1-го и 3-го типов телосложения и около 4,0 см для фигур 2-го типа (с выпуклым боком). Это расстояние откладывают влево от вершины боковой стороны задней вытачки и от полученной вершины правой стороны задне-боковой вытачки также влево откладывают её раствор.

Оси обеих вытачек проводят через точку Т₅ и середину раствора задне-боковой вытачки перпендикулярно прямой Т₃₂Т₄₁. Длина задней вытачки 9,0÷13,0 см, длина задне-боковой вытачки при её наличии равна длине задней вытачки: большая длина вытачек соответствует большему раствору. Стороны вытачек (и задней, и задне-боковой) прямолинейны.

Определение ширины задней половинки

по линиям колена и низа

Ширину детали внизу, равную величине (Шн + 0÷2,0 см), откладывают от точки Н₀ по половине влево и вправо

Н₀Н₃ = Н₀Н₄ = 0,5Шн + 0÷1,0 см,

где величину свободного члена из-за данного интервала выбирают так же, как при расчёте ширины передней половинки внизу.

Ширину задней половинки на уровне колена не рассчитывают как таковую, а получают в результате определения положения боковой и шаговой линий детали на данном уровне в зависимости от формы брюк.

В малообъёмных классических брюках (как при известной, так и при неизвестной заранее ширине на уровне колена), положение боковой и шаговой линий на этом уровне определяют, используя разницу между полуширинами задней и передней половинок, принятую для проектируемых брюк,

К₁К₃ = К₂К₄ = 2,0÷2,5 см,

где 2,0 см – для прямых, чуть зауженных или расширенных от колена книзу брюк,

2,5 см – для брюк, сильно зауженных книзу.

Во всех других брюках сначала определяют положение боковой линии на уровне колена с помощью графических построений. Для этого точки Б₅ и Н₃ соединяют по прямой, пересечение которой с линией колена обозначают точкой К₃^I. От этой точки вправо или влево по горизонтали откладывают отрезок K₃^IK₃, определяющий форму нижней части боковой линии,

К₃^IК₃ = 0÷2,0 см,

где величину и направление отрезка выбирают примерно так же, как и на передней половинке:

0÷1,0 см вправо - для брюк без наполнения сбоку в области колена;

0,5÷2,0 см влево - для брюк с наполнением сбоку в области колена.

Причем, выбирая величину отрезка K₃^IK₃, стремятся к идентичности формы нижних частей боковых линий передней и задней половинок брюк.

Положение шаговой линии задней половинки на уровне колена, т.e. точку К₄, определяют отрезком К₂К₄:

К₂К₄= K₁K₃ (с чертежа),

где точки К₁ и К₂ соответствуют исходному чертежу передней половинки брюк (до применения конического расширения).

Построение контурных линий задней половинки

Боковую линию плавно проводят через точки T₄, Б₅, К₃ и Н₃. Для брюк с плотным прилеганием в верхней части боковую линию между точками Т₄₁ и Б₅ оформляют с выпуклостью в 0,3÷0,8 см (в зависимости от степени выступа бока), которую откладывают посередине отрезка Т₄₁Б₅.

Во всех конструкциях длину боковой линии задней половинки уравнивают по боковой линии передней полонянки (за счет верха)

Н₃К₃Б₅Т₄₂ = Н₁К₁БТ₂,

причем, в объемных брюках берут длину окончательной боковой линии передней половинки, полученной после конического расширения детали.

Шаговую линию проводят следующим образом.

Вначале точки Б₄, К₄ и Н₄ последовательно соединяют прямыми линиями. Пересечение прямой Б₄К₄ с линией сидения обозначают точкой Я₄.

Верхнюю часть шаговой линии проводят через точки Я₄ и К₄ вогнутой кривой, плавно переходящей в нижнюю часть (К₄Н₄). Прогиб в 0,5÷2,0 см относительно прямой Я₄К₄ делают чаще всего на расстоянии 1/3 Я₄К₄ от точки Я₄, и чем больше заужение брюк от бедер к колену, тем больше прогиб шаговой линии вверху.

Шаговую линию задней половинки уточняют по длине в соответствии с передней половинкой и с учетом влажно-тепловой обработки:

Н₄К₄Я₄₁ = Н₂К₂Я₂ – для брюк без влажно-тепловой обработки,

Н₄К₄Я₄₁ = (Н₂К₂Я₂ - 0,5÷1,0 см) – для брюк с влажно-тепловой обработкой,

причем, в объемных брюках берут длину окончательной шаговой линии передней половинки, полученной после конического расширения.

Для проведения средней линии находят вспомогательные точки Я₃ и 2.

С этой целью через точку Я₄₁ влево проводят горизонталь до пересечения с прямой Т₃₁Б₃ в точке Я₃. Вспомогательная точка 2 лежит на биссектрисе угла с вершиной в точке Я₃ (угла Б₃Я₃Я₄₁)

Я₃÷2 = 1,5÷2,5 см,

где меньшие величины берут в брюках с небольшой прибавкой по глубине сидения и брюках для фигур с низко расположенными ягодицами, а большие величины – в брюках с более углубленной линией сидения и брюках для фигур с высоко расположенными ягодицами.

Средняя линия задней половинки брюк вверху проходит по проведенной ранее прямой Т₃₂Б₃₁, а ниже точки Б₃₁ ее проводят плавной кривой через точки 2 и Я₄₁. Причем, внизу криволинейный участок должен касаться горизонтали Я₄₁ примерно посередине отрезка Я₄₁Я₃.

Линию низа задней половинки посередине опускают вниз на 0,5÷0,7 см в соответствии с подъемом линии низа передней половинки

Н₀Н₀^II = Н₀Н₀^I = 0,5÷0,7 см

Точки Н₃, Н₀^II и Н₄ плавно соединяют.

Линию талии окончательно оформляют в лекалах в один прием для обеих половинок брюк при их соединении вверху по боковым линиям и при закрытых вытачках и складках.

Проверка ширины брюк по линии сидения

По окончании описанных построений в брюках малого объема, плотных по ноге, проверяют ширину брюк по горизонтальной линии, расположенной на 2,0-3,0 см ниже линии сидения, используя измерение Обед и прибавку, рекомендуемую к нему (см. табл. 14). Ширина брюк на этом уровне не должна быть меньше величины (Обед + Пбед). Если ширина брюк получилась меньше этой величины, то изделие расширяют за счет переоформления боковых и шаговых линий в средней части брюк (вблизи линии сидения).

Особенности построения чертежей конструкций брюк с поясом, расположенным ниже линии талии (рис. 25)

Брюки с поясом, расположенным ниже линии талии, т. е. с укороченной высотой сидения, проектируют малого объема и строят на схеме чертежа обычных длинных брюк (с поясом на линии талии), имеющих минимальные прибавки по линии бедер (0÷0,5 см) и по глубине сидения (0 см).

На исходном чертеже строят новую линию верхнего края брюк, которую проводят параллельно естественной линии талии на расстоянии 4,0÷6,0 см от нее (см. рис. 25, а).

Вытачки в окончательной конструкции, как правило, не проектируют. В связи с этим растворы исходных вытачек на уровне верхнего края брюк (по заниженной линии талии) переводят в боковой и средние швы. Раствор передней вытачки (но не более 2,0 см) переводят поровну в средний передний и в боковой шов. Раствор задней вытачки (но не более 3,0 см) также поровну переводят в средний задний и в боковой шов. Если после этого на уровне верхнего края брюк еще остается какой-то раствор исходной вытачки (практически это бывает только на задней половинке брюк), то соответствующую вытачку оставляют первоначальной величины, но при этом проектируют горизонтальную кокетку, в которую и переводят всю вытачку о помощью известных приемов технического моделирования (см.рис.25, б).

Пояс целесообразно проектировать ''подкройным'', особенно на фигуры с большей разницей между полуобхватами бедер и талии.

Построение пояса заключается в следующим (см. рис. 25, в).

Строят прямой угол с вершиной в точке а, обрашенный вправо-вверх. На горизонтальной стороне угла откладывают отрезок ав, равный длине нижнего края пояса (или верхнего края брюк) с учетом поправки на кривизну пояса:

Г

ав = (Длина верхнего края брюк при закрытых вытачках) – 0,5 см.

От точки в вверх по вертикали откладывают отрезок вв₁, определяющий высоту подъема передних концов пояса,

вв₁ = 4,0÷6,0 см,

где большие величины соответствуют большей разнице измерении Сб и Ст.

Точку в₁ соединяют с серединой отрезка ав и полученную наклонную линию плавно соединяют с горизонталью ав.

От точки в₁ влево-вверх проводят среднюю переднюю линию пояса по перпендикуляру к наклонному участку линии притачивания (кривой ав). От точек а и в₁ вверх по перпендикуляру к кривой ав откладывают ширину пояса, равную в среднем 3,0÷4,0 см и проводят верхнюю линию пояса параллельно линии притачивания.

Передние концы пояса оформляют в соответствии с моделью.

Особенности построения чертежей конструкций

юбок-брюк (рис. 26)

В оcнову построения чертежа конструкции юбки-брюк положена схема построения чертежа прямой юбки и построение шаговой части брюк.

Процесс построения состоит из двух этапов: вначале строят юбку, а затем к ней пристраивают шаговую часть брюк (нижние части средних линий и шаговые линии).

Для построения чертежа используют измерения: Ст, Сб, Дсз, Дсб, Дсп, Дс, Ди, Уб, Вбт, Вят, Вжт.

Прибавка по линии бедер в окончательной конструкции, также как и в брюках, зависит or степени прилегания и объема изделия на этом уровне. Но исходный чертеж строят с прибавкой по линии бедер (Пб) в 0,5÷1,5 см, а дополнительные декоративные объемы получают путем технического моделирования.

Прибавка по линии талии (Пт) равна 0,5÷1,0 cм.

Чертеж юбки строят со следующими изменениями по отношению к схеме конструкции юбки:

• переднее и заднее полотнища наложены друг на друга по вертикалям, соответствующим средним линиям;

• исходная горизонталь соответствует уровню талии не сзади, а сбоку;

• наряду с уровнями бедер и низа находят уровень глубины сидения;

• ширину переднего полотнища на уровне бедер проектируют меньше ширины заднего полотнища на 2,0 см.
