Общие требования к измерению фигур

К процессу измерения фигур предъявляются определенные требования.

Измеряемая должна быть в белье (нижняя часть фигуры) или платье без больших наслоений ткани, мешающих обмеру, и в обуви с высотой каблуков, предусмотренной для эксплуатации проектируемого изделия. Измеряемая должна стоять без напряжения, не меняя естественной осанки.

Все измерения следует производить плотно по фигуре, без прибавок, так как последние предусмотрены при построении чертежей и зависят от вида, назначения, силуэтной формы изделия и свойств ткани.

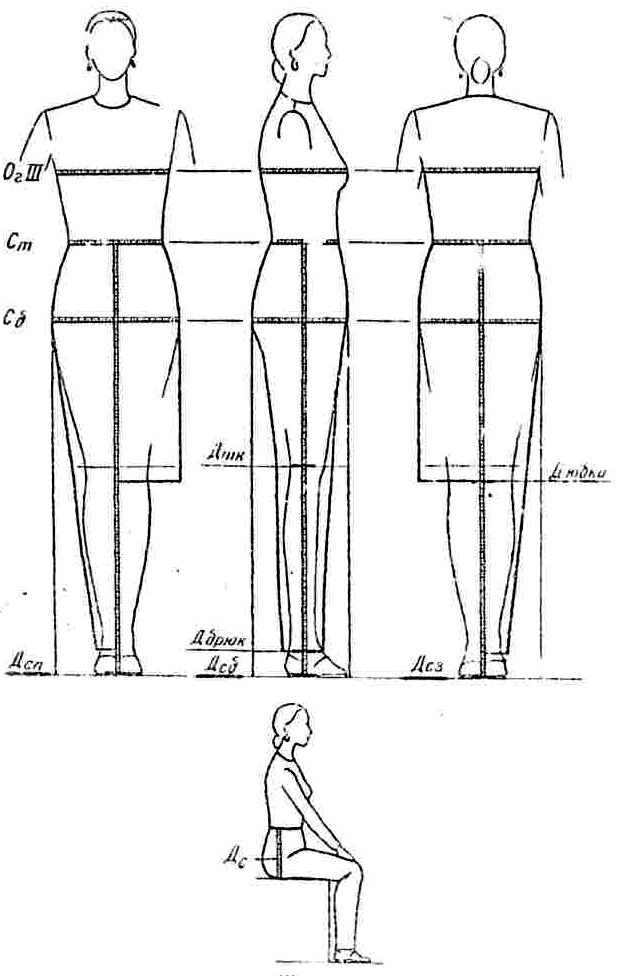

Рис .3.
Рис. 4.	Рис. 5

Парные измерения снимают по правой стороне фигуры, а при значительной асимметрии – по обеим сторонам.

Основные и дополнительные измерения должны сниматься в последовательности, отраженной в табл. 3, чтобы избежать лишних движении измеряемой фигуры. Однако эта последовательность может быть несколько изменена. Предлагаемая в данных материалах последовательность учитывает рациональные приемы работы с применением приспособления, обеспечивающего фиксирование опорной линии талии, а также достаточно высокую точность и быстроту измерения расстояний от талии до пола и до уровня обхвата бедер.

Эластичный пояс, используемый при снятии измерений, располагают по естественной линии талии.

Приспособления для измерения фигур

Для фиксирования линии талии можно использовать пояс из плотной эластичной тесьмы шириной 1,5÷2,0 см с крючком на одном конце и несколькими петлями на другом конце на расстоянии 3,0÷4,0 см друг от друга для застегивания на фигуре (или с зажимом). Такой пояс надевают на фигуру (на естественном месте расположения талии) перед началом измерений.

Для измерения расстояний от талии до пола (сзади, сбоку, спереди) и до других уровней (низа, колена, обхвата бедер) при наличии пояса из эластичной тесьмы следует использовать сантиметровую ленту.

Для одновременного фиксирования талии и снятия измерений Ди, Дсз, Дсб, Дтк, Дсп целесообразно использовать несложное специальное приспособление. Оно состоит из жесткого пояса шириной 2,0÷2,5 см, вдоль которого может быть настрочена измерительная лента. К поясу подвешены свободно перемещающиеся вдоль него три измерительные ленты длиной до пола. Отсчет на подвесных рентах начинается от нижнего края пояса. Для застегивания пояса на фигуре удобно использовать прищепку-зажим.

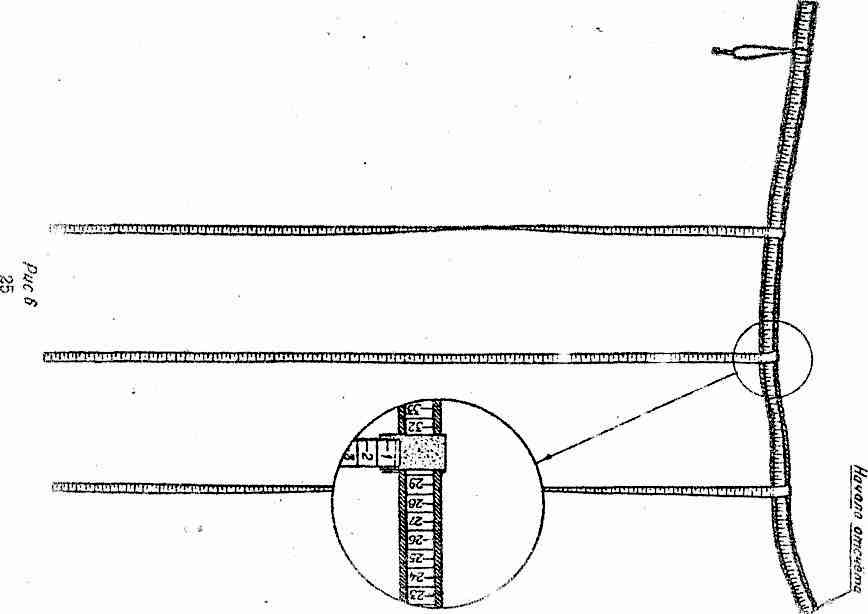

Общий вид такого измерительного пояса представлен на рис.6. Изготовление его подсобно изложено в следующем разделе.

Описанное приспособление используют следующим образом.

Пояс устанавливают на естественном для данной фигуры месте и застегивают на левой стороне фигуры. Три подогнутые к поясу сантиметровые ленты устанавливают так, чтобы они проходили посередине фигуры, сзади и спереди и по боку справа. Ниже центров выпуклостей ленты должны свободно спадать вниз по вертикалям.

Величины измерений Дсз, Дсб, Дтк, Дсп, Ди, Уб читают по показаниям подвесных лент. При выраженной асимметрии фигуры "боковые" измерения снимают с обеих сторон фигуры, слева используя отдельную сантиметровую ленту. Измерение Ст читают по показанию настроченной на пояс сантиметровой ленты при наличии таковой. Измерение Сб, а также Ст если на поясе нет настроченной ленты, снимают с помощь отдельной сантиметровой ленты.

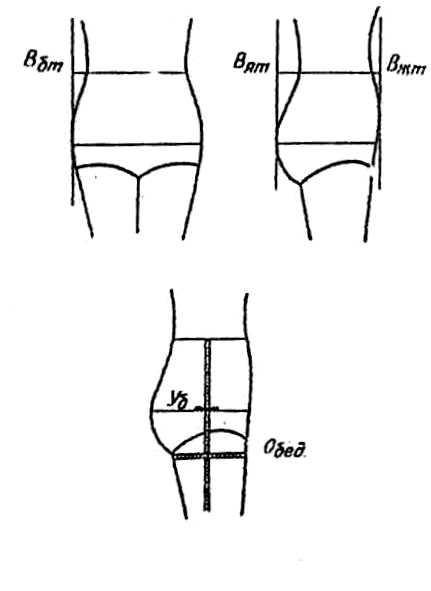

Для измерения проекционных выступов наиболее простым приспособлениями являются две линейки: одну использует как условную вертикальную плоскость, касательную к фигуре (к животу, боку, ягодицам), другую – для измерения расстояний от этой плоскости до фигуры на уровне талии.

Рис. 6.
