Построение юбки

Проводят вертикаль с вершиной в точке Т. От точки Т вниз откладывают отрезки, определяющие уровень линии бедер (ТБ), уровень линия сидения (ТЯ), уровень низа (ТН). Величины перечисленных уровней определяют по тем же расчетам, что и в брюках.

Из точек Т, Б, Я и Н вправо проводят горизонтали.

От точки Б вправо по горизонтали откладывают ширину заднего полотнища на уровне линии бедер

ББ₁ = (Сб + Пб)/2 + 1,0 см.

Oт точки Б₁ влево по горизонтали откладывают ширину переднего полотнища

Б₁Б₃ = (Сб + Пб)/2 - 1,0 см.

Через точки Б₁ и Б₃ вверх и вниз проводят вертикали, пересечение их с горизонталями Т, Я, Н обозначают соответственно точками Т₁ и Т₂, Я₁ и Я₃, Н₁и Н₃.

Боковые линии ниже уровня бедер могут проходить по вертикалям БН и Б₃Н₃, или отклоняться внизу на 0÷3,0 см во внешнюю сторону, обеспечивая небольшое расширение.

Отвод средней линии переднего полотнища от вертикали на уровне талии равен

Т₁Т₁₀ = 0,5÷1,0 см (влево по горизонтали),

где меньшие величины берут при не выступающем относительно талии животе, а больше - при выступающем относительно талии животе.

Отвод средней линии заднего полотнища равен

T₁T₀ = 1,0÷2,0 см (влево по горизонтали),

где большие величины соответствуют большему выступанию ягодиц.

Точки Т₁₀ и Т₀ соединяет прямыми линиями с точкой Б1.

Положение линии талии спереди и сзади определяют в принципе так же, как в юбках: для типовых фигур – с использованием экспериментально найденных уровней талии спереди и сзади относительно уровня талии сбоку, а для индивидуальных фигур - с использованием измерении Дсб, Дсп, Дсз.

Для типовых фигур:

Т₁₀Т₁₁ = 1,0÷1,5 см (вниз по средней передней линии)

Т₀Т₀₁ = 0,5÷1,0 см (вниз по средней задней лини),

где меньшие величины берут для типовых фигур 1-й и 2-й полнот, а большие - для фигур 3-й и 4-й полнот.

Для индивидуальных фигур:

Т₁₀Т₁₁ = Дсб – Дсп (при положении величине – вниз, при отрицательной величине – вверх),

Т₀Т₀₁ = Дсб – Дсз (вниз).

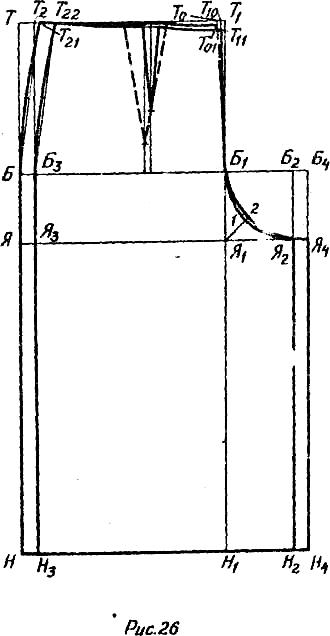

В юбках-брюках с плотным прилеганием на участке от талии до бедер (см. рис. 26) проектируют 3-4 вытачки: боковую, заднюю, переднюю и при необходимости, т. e. при Вжт ≥ 1,0 см – вытачку на живот. Растворы вытачек сначала определяют так же, как в прямых юбках с тремя вытачками (помимо вытачки на живот) для фигур соответствующего тина телосложения, а затем корректируют с учетом отвода средних линий и с учетом вытачки на живот при ее наличии.

В тех случаях, когда вытачка на живот не проектируется, расчетный раствор передней вытачки уменьшается на величину T₁T₁₀.

Если вытачка на живот проектируется, то ее расчетный раствор, равный 0,5Вжт, частично или полностью заключается в центральную вытачку в среднем шве - в зависимости от расчетной величины и от отвода средней линии. Если расчетный раствор вытачки на живот не меньше отрезка Т₁Т₁₀, то он по возможности заключается в центральную вытачку (но не более величины Т₁Т₁₀), если этого недостаточно, то спереди проектируется посадка не более 0,5÷0,7 см, а если и этого недостаточно то на оставшуюся величину увеличивают расчетный раствор передней вытачки. Если же расчетная величина вытачки на живот меньше отрезка Т₁Т₁₀, то на их разницу уменьшают расчетный раствор передней вытачки.

Раствор задней вытачки всегда уменьшают на величину отвода средней задней линии, т.е. отрезка Т₁Т₀.

В отсутствие вытачки на живот верхний участок средней передней линии сохраняют прямым (т.е. по прямой Б₁Т₁₀), при наличии такой вытачки его оформляет выпуклой кривой, переходящей в вертикаль Т₁Я₁ на уровне выступа живота (примерно в 8,0 см от линии талии).

Прочие вытачки располагают и оформляют так же как в юбках.

В юбках-брюках с поясом па резинке или со сборкой по талии самостоятельные вытачки не проектируют. Если сборка концентрируется ближе к средним линиям, то возможна небольшая вытачка в боковом шве

ТТ₂₁ = Т₂Т₂₂ = 0,5 ÷1,5 см.

Верхний участок средней передней линии оформляют так же, как и в предыдущем случае.

Построение средних и шаговых линий

Предварительно определяют общую ширину шага для обеих деталей изделия (Шшага)

Шшага = 0,4(Сб+Пб) – 1,0 см.

Затем определяют и откладывают от точки Б₁ вправо по горизонтали ширину шага для передней талии (отрезок Б1Б2) и для задней детали (отрезок Б₁Б₄)

Б₁Б₂ = 0,5Шшага - 1,0 см;

Б₁Б₄ = 0,5Шшага +1,0 см.

Через точки Б₂ и Б₄ вниз проводят вертикали. Пересечение их с линиями сидения низа обозначают соответственно Я₂ и H₂, Я₄ и Н₄.

Для построения нижней частей средних линии на биссектрисе угла Б₁Я₁Я₄ находят вспомогательные точки 1 (на передней детали) и 2 (на задней детали):

Я₁÷1 = 3,0÷4,0 см;

Я₁÷2 = 3,5÷4,5 см.

Нижние части средних линий проводят через точки Б₁, 1, Я₂ на передней детали и Б₁, 2, Я₄ на задней детали.

Линии низа проходят по горизонтали, если нет расширения изделия книзу, или оформляются окончательно в лекалах при наличии расширения.

Проектирование складок по талии

Часто в юбках-брюках проектируют складки, мягкие сразу от линии талии или стачанные до линии бедер. Иногда проектируют несколько складок спереди и сзади. Линии расположения таких откладок в строгом соответствии с направлением долевых нитей, т.е. с вертикальным направлением на чертеже, наносят на соответствующую деталь изделий или на обе детали и производит по ним параллельное расширение деталей на глубину (раствор) складки по линии бедер. Если складок много или они проходят вблизи мест расположения функциональных вытачек, то растворы вытачек заключаются в складки.

1 Здесь имеется в виду нижний и верхний типы телосложения фигур, установленные по соотношению объемов верхней и нижней частей туловища (см. работу "Единый метод конструирования женской одежды, изготовляемой, по индивидуальным заказам населения на фигуры различных типов телосложения. Основы конструирования плечевых изделий. – М.: ЦБНТИ, 1989 г.).
