Работа дросселя.

Дроссель сетевого фильтра работает вместе с конденсатором фильтра . Эта цепочка подавляет колебания линейного тока силового инвертора и тем самым уменьшает помехи в контактной сети. Фильтр также защищает тяговое оборудование от бросков тока и напряжения в питающей сети.

Конденсатор сетевого фильтра.

Конденсатор сетевого фильтра служит малоиндуктивным источником напряжения для силового инвертора и реостатного тормозного чоппера.

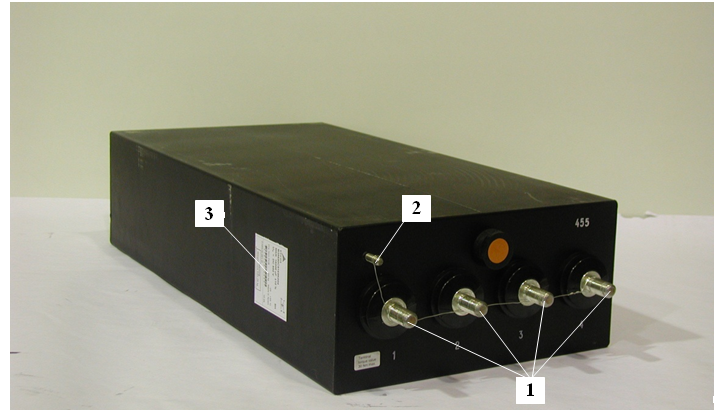

Контейнер тягового инвертора содержит два конденсатора фильтра (Сф1 и Сф2). Конденсаторы соединены параллельно. Каждый конденсатор состоит из пачки плоских, металлизированных полипропиленовых обкладок, заключённых в стальной прямоугольный корпус. Обкладки соединены в параллель с помощью тонких металлических пластин. Конденсатор снабжён предохранительными вставками, а обкладки разделены на сегменты для предотвращения возгорания при электрических перегрузках и перегреве. Металлизированные полипропиленовые обкладки являются самовосстанавливающимися. Конденсатор не содержит жидкостей. Внешние электрические соединения производятся к четырем клеммам (1). Также конденсатор имеет клемму заземления (2).Конденсатор является неразъёмным устройством.

Работа конденсатора.

Конденсатор совместно с дросселем составляют LC-фильтр низких частот. Эта цепочка уменьшает колебания тока, создаваемые инвертором и тем самым уменьшают помехи, передающиеся в сеть. Фильтр также защищает тяговое оборудование от бросков напряжения в контактной сети. Разрядный резистор конденсатора фильтра (Rp) обеспечивает разряд конденсатора перед проведением работ.

Промежуточный дроссель.

Промежуточный дроссель фильтра Ln представляет собой низкоиндуктивный дроссель, подавляющий колебания тока, которые могут возникать между конденсатором фильтра Сф и конденсатором фильтра Си, установленном в модуле силового инвертора. Колебания тока могут быть вызвана зарядом конденсатора фильтра, изолирующими вставками контактной сети или размыканием ВБ.

Конструкция дросселя.

Д россель представляет собой низкоиндуктивную катушку (1), навитую силовым кабелем з отверстия электроизоляционной стёклотекстолитовой несущей напели (2) На концы катушки опресованны наконечники (3) для подключения дросселя. К несущей панели через четыре шпильки прикручены две стальные пластины (4), которые через четыре крепежных отверстия (5) фиксируют дроссель в отсеке контейнера.

Работа дросселя.

Промежуточный дроссель Ln является частью звена постоянного тока, включённого между конденсатором главного фильтра Сф и конденсатором модуля силового инвертора Си. Промежуточный дроссель фильтра сглаживает колебания тока, которые могут возникать

Между конденсаторами колебания тока могут быть вызваны зарядкой конденсатора фильтра проездом токоразделов и отключением БВ.

ТОРМОЗНОЙ РЕЗИСТОР.

Предназначен для гашения электрической энергии торможения, поступающей от тягового привода, когда тяговая сеть не может принимать эту энергию.
