Защита от боксования и юза.

Работа устройства защиты от буксования и юза разбивается на три этапа:

• своевременное выявление процесса буксования или юза;

• быстрое вмешательство в процесс регулирования с целью снижения задания силы тяги и частоты вращения колесной пары путем уменьшения токов двигателей без изменения режима работы привода.

• восстановление тяги (торможения) после прекращения буксования (юза) с более медленным темпом нарастания тока тягового двигателя до заданного значения.

Для быстрого выявления склонности колесной пары к буксованию нужно знать частоту вращения колесной пары и линейную скорость вагона. Тогда на основании сравнения частот вращения каждой колесной пары с линейной скоростью вагона можно определить моменты начала и окончания процессов буксования или юза. В БУТП линейная скорость вагона определяется с помощью математического моделирования. Исходной информацией для вычисления линейной скорости вагона являются сигналы частоты вращения роторов 4-х тяговых двигателей вагона.

При выходе скорости колесной пары за допустимые линейной скоростью пределы формируется сигнал защиты, который является командой на автоматическое снижение уставки задания тока привода. После прекращения буксования или юза система защиты с более медленным темпом восстанавливает заданное значение тяговой или тормозной уставки тока.

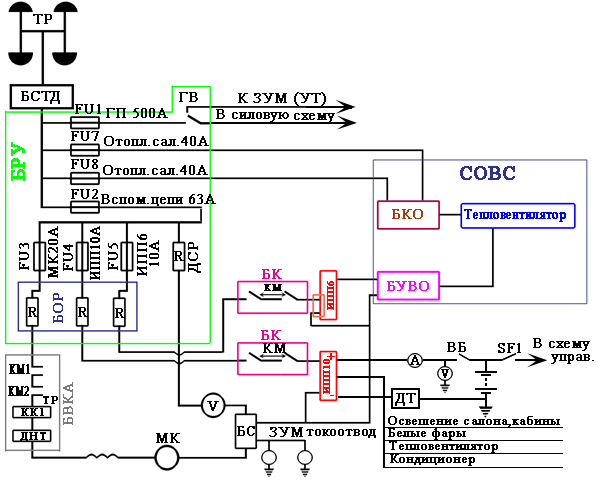

СХЕМА ВСПОМОГАТЕЛЬНОГО ВЫСОКОВОЛЬТНОГО ОБОРУДОВАНИЯ.

Высокое напряжение с контактного рельса через 4 -е (ТР-7Б) токоприёмника (не менее 550 в ), через БСТД ( блок соединительный с датчиками тока) поступает в БРУ (блок распределительного устройства) и далее:

-главный предохранитель 500а. ГП (FU1) и включённый главный разъединитель ГВ в силовую схему ( при отключённом ГВ силовая схема через его контакты подсоединена к ЗУМ - заземлена),

-через плавкие предохранители 40а FU7 и FU8 в БКО ( блок контактора отопления);

Через плавкий предохранитель вспомогательных цепей ВЦ (FU2-63A) на:

• плавкий предохранитель 20A FU3 МК (мотор компрессор) и на двигатель МК.

• плавкий предохранитель 10A FU4 и на ИПП-10

• плавкий предохранитель 10A. FU5 и на ИПП-6.

• сопротивление ДСР на киловольтметр.

Киловольтметр контролирует напряжение в силовой вспомогательной схеме первого вагона, по цепи: контактный рельс, прижатый ТР, плавкий предохранитель ВЦ (FU2). При отсутствии напряжения в контактной сети или если головной вагон находится на токоразделе, перегорании FU2 киловольтметр показывает 0 вольт. Не будут работать МК, ИПП-6, ИПП-10 (в режиме «ТОКИ» - показания «0» в ВО и МК).

Система отопления и вентиляции салонов (совс). Назначение системы.

СОВС предназначена для:

• принудительной подачи очищенного наружного воздуха в салон вагона в режиме "Вентиляция";

• принудительной подачи очищенного и подогретого наружного воздуха в салон вагона в режиме "Отопление".

Область применения СОВС - вагон наземного метро модели 81-740/741.

Условия эксплуатации СОВС: температура окружающей среды - от минус 40С до плюс 40С; атмосферное давление - от 630 до 800 мм рт ст.; запыленность наружного воздуха - до 10 мг/м3.
