1.7. Аппаратура канал00бра30вания и сопряжения

1.7.I Аппаратура временного уплотнения и разуплотнения"дискрет"

Аппаратура временного уплотнения и разуплотнения (АВУР) предназначена для формирования группового сигнала из сигналов получаемых от источников дискретной информации различного ти­па, на передающей стороне и обратного преобразования на прием­ной стороне.

АВУР является аппаратурой каналообразования, которая вклю­чается между высокочастной аппаратурой станции связи и источ­никами дискретной информации (абонентами ). АВУР входит в состав центральной, узловых и малоканальных станций связи. Со­став комплекта АВУР зависит от типа станции и включает в себя следующие типы моноблоков: AI, А2, A3, Б1, Б2, БЗ, БП.

Моноблок AI - устройство временного уплотнения асинхронных цифровых потоков в групповой сигнал с номинальной скоростью передачи 4,8 кБод (или 2,4 кБод). Моноблок обеспечивает объединение сигналов трех цифровых телефонных каналов со скоростью передачи по 1200 Бод (или одного 2400 Бод и одного 1200 Бод), двух телеграфных каналов со скоростью до 100 Бод ("прозрачные" телеграфные каналы), одного канала служебной те­леграфной связи (50Бод, код МТК-2) и одного контрольного кана­ла (до 34 Бод).

Моноблок А2 - устройство временного уплотнения, обеспечи­вающее объединение до 9 групповых сигналов, сформированных мо­ноблоками AI. В общем групповом сигнале моноблока А2, имеюще­го скорость передачи 48 кБод, размещается также дополнительный служебный телеграфный канал (50Бод) и канал передачи специаль­ного сигнала (50Бод). Моноблок A3 устанавливается только на . центральной станции и формирует групповой сигнал 480 кБод.

Моноблок БЗ обеспечивает выделение из принятого от цент­ральной станции группового сигнала 480кБод заданного сигнала

48 кБод, дву_Х телеграфных каналов, служебного(тКП)и спецканала.

Моноблок Б2 - устройство временного разуплотнения, обес­печивающее выделение из группового сигнала 48 кБод, организованного с помощью моноблока А2 на центральной станции, любых двух (из девяти) групповых сигналов по 4,8 кБод, служебного и телеграфного канала (50Бод) и канала передачи специального сигнала (50Бод).

Моноблок Б1 - устройство временного разуплотнения, предна­значенное для разуплотнения группового сигнала 4,6 кБод (или 2,4 кБод), поступающего от моноблока Б2, и выделения трех циф­ровых телефонных каналов по 1200 Бод (или одного 2400 Бод и одного 1200 Бод),двух "прозрачных" телеграфных каналов (по 100 Бод), служебного телеграфного канала (50Бод) и контрольного канала (34 Бода). Устройство путем обратного преобразования обеспечивает восстановление до исходного вида уплотненных мо­ноблоком AI цифровых сигналов.

Моноблок БП - блок питания, обеспечивающий необходимыми питающими напряжениями моноблоки АВУР.

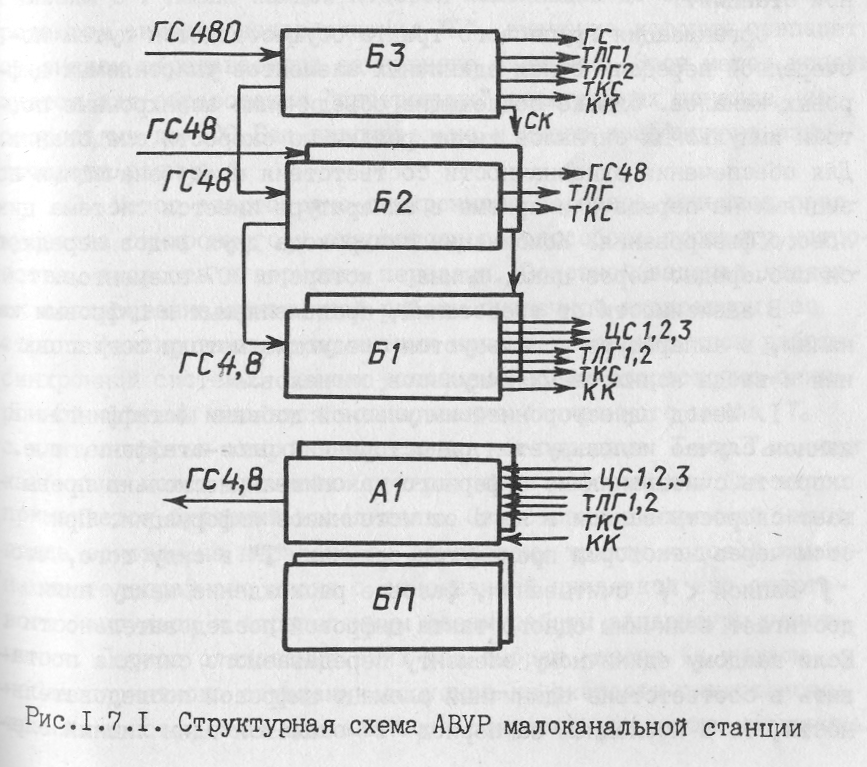

Структурная схема АВУР малоканальной станции показана на рис. 1.7.I. На вход моноблока AI дискретные сигналы от абонен­тов, которые могут быть удалены от станции на различные и дос­таточно большие расстояния, поступают асинхронно и с различной скоростью. В моноблоке AI производится формирование группового сигнала, который со скоростью 4,8 кБод через согласующее устройство подается на вход передатчика станции. С выхода прием­ника станции групповой сигнал тракта 480кБод поступает для разуплотнения в комплект "Б", состоящий из моноблоков БЗ,Б2, Б1. Групповой сигнал 4о кБод, предназначенный для данной станции и выделенный моноблоком БЗ, поступает в моноблоки Б2 и Б1 для дальнейшего временного разуплотнения. Полученные дискретны сигналы различных каналов выдаются абонентам.

Коммутация комплекта моноблоков на станции может осуществляться с помощью пульта коммутации. Все моноблоки представля­ют собой типовые упаковки с габаритными размерами 715х290х180мм

Назначение и структурная схема блока уплотнения (AI)м Моноблок AI предназначен для временного уплотнения асинхронных цифровых потоков до номинальной скорости передачи 2, или 4,8 кБод группового сигнала (и для вторичного уплотнения групповых каналов, образованных моноблоком А2 и A3 централь ной станции).

Организация группового тракта осуществляется путем поочередной передачи в нем единичных элементов уплотняемых цифровых каналов. Однако подлежащие объединению асинхронные по токи импульсных сигналов имеют различные скорости следования Для обеспечения однозначности соответствия между значащими позициями на передаче и приеме в аппаратуре имеется система циклового фазирования. Комбинации синхрокода двух видов передаются поочередно через цикл, длина которого 707 элементов.

В зависимости от требований, предъявляемых к цифровым каналам, в аппаратуре используются следующие методы согласования и ввода асинхронных импульсов сигналов:

I. Метод односторонней импульсной добавки (стаффинг). 3 данном случае используется односторонний плюс-стаффинг, т.е. скорость считывания из буферного накопителя несколько превышает скорость записи в него от источников информации. При это через некоторый промежуток времени "Т" в силу того, что

записи < считывания, фазовое расхождение между ними достигает величины одного такта цифровой последовательности . 1 Если каждому единичному элементу передаваемого сигнала поставить в соответствие единичный элемент цифровой последовательности, в последнем за период "Т" окажется один лишний элемент. Для обеспечения правильного приема считывание этого элемента на приеме запрещается путем передачи по отдельному каналу специальной кодовой комбинации (стаффинг-команды).Каж­дая стаффинг-команда представляет собой трехкратное повторение пятиэлементной кодовой комбинации (00000). Приемник стаффинг-команд в блоке Б1 обеспечивает помехоустойчивый мажоритарный прием стаффинг-команд при искажениях в каждой пятиэле­ментной комбинации не более двух элементов и при полном иска­жении любой одной пятиэлементной комбинации из трех подряд пе­реданных. Метод положительного стаффинга элементов используется в АВУР для согласования цифровых телефонных каналов с но­минальными скоростями передачи 1,2 кБод с групповым трактом.

2. Метод скользящего индекса с подтверждением (СИП)пред­ставляет собой сочетание методов скользящего индекса (СИ) и наложения (Н). При методе СИП значащий момент вводимого диск­ретного сигнала передается кодовой комбинацией из символов, которые включают в себя стартовый символ "А" и уточняющие символы "В". После каждой кодовой комбинации до следующей пе­редаются символы подтверждения "П", значение которых совпадет со знаком передаваемого единичного элемента. Этот метод исполь­зуется для образования "прозрачных" телеграфных каналов со скоростями до 100 Бод включительно и имеет коэффициент избы­точности равный 4.

3. Метод стартстопно-синхронного перехода сочетает преи­мущества синхронного и стартстопного способов: простоту устро­йства, скорость и верность передачи. Основной задачей являет­ся согласование аритмичной работы оконечной аппаратуры со строго фиксированными моментами начала и конца циклов работы синхронной системы. Важным условием работы стартстопно-синхронной системы является согласование синхронного цикла

с длительностью старстопного цикла на передаче, так как иначе может произойти потеря части информации. Для этого применяется буферный накопитель. Старстопно-синхронный метод ввода основан на передаче по групповому тракту кодовой комби­нации телеграфного знака с однозначной привязкой его старто­вого импульса к определенным фазам работы аппаратуры уплот­нения. Период следования этих фаз выбран короче (с учетом неблагоприятного сочетания допусков на скорости синхронного тракта и источника) длительности старстопного цикла источника.

Накапливающееся расхождение фазы за счет разницы в длительностях синхронного и стартстопного циклов периодически компенсируется вставкой, в течение которой в синхронном цикле информационный телеграфный знак не передается. На приемном конце канала вставка определяется по отсутствию в таком синх­ронном цикле стартового импульса. Данный способ используется для образования служебного телеграфного канала со скоростью телеграфирования 50 Бод.

4. Контрольный канал в АВУР - синхронный, для чего в ап­паратуре разуплотнения - в сторону приемника информации, для синхронизации выдается тактовая частота контрольного канала .

Структурная схема моноблока AI показана на рис.1.7.2.

В моноблок AI входит индивидуальное и групповое оборудо­вание каналов.

К индивидуального оборудованию (И0) устройства уплотнения (AI) относятся:

- индивидуальное оборудование трех цифровых телефонных каналов, каждый из которых содержит блок переходного линейно­го устройства (ПУЛ) и блок эластичной памяти (ЭШ;

- два блока передающего индивидуального оборудования те­леграфного канала (ТЛГпер.);

- блок передающего индивидуального оборудования служебно­го телеграфного канла (ТКСпер.);

- блок передающего индивидуального оборудования контроль­ного канала(ККпер.).

К групповому оборудованию (ГО) устройства уплотнения (AI) относятся следующие блоки!

- формирования синхрокода и преобразователя кода (ФСПК);

- опорных частот (ВОЧ);

- циклового распределения (ЦР);

- передающего группового оборудования телеграфных каналов (ТГОпер.);

- выравнивателя фазы и схемы управления (ВоСУ);

- тестового контроля аппаратуры (ТКА);

- устройства электропитания моноблока (ВУП).

Блок переходных линейных устройств предназначен для со­гласования устройств и преобразования биимпульсных входных сигналов в униполярные, а также для выделения тактовой часто­ты. Он содержит усилитель ограничитель (У), преобразователь

сигнала (ПС), устройство управления скоростью (УУС), выдели­тель тактовой частоты (ВТ-4) и устройство контроля (УК).

Преобразователь сигнала (ПС) осуществляет преобразование биимпульсных сигналов в униполярные. Он состоит из регистра сдвига и логического устройства, в котором реализуется логическая операция равнозначности для двух сдвинутых на такт зна­чений приходящего информационного сигнала. Фиксация равнознач­ности соответствует приему I информационного сигнала. Устройст во управления скоростью (УУС) по сигналу управления с коммута­тора абонентской скорости (Каб) обеспечивает выдачу на вход выделителя тактовой частоты (ЗТЧ) одной из двух оперных час -тот, поступающих с блока опорных частот устройства. ВТЧ содержит фазовый дискриминатор, делитель частоты и устройство управления, которые образуют петлю дискретной автоподстройки фазы, обеспечивающей выделение тактовой частоты сигнала, ко­торая в качестве частоты записи используется в блоке эластич­ной памяти (ЭП). Устройство контроля определяет наличие биимпульсного сигнала на входе ПУЛ и обеспечивает сигнализацию перерывов приходящего сигнала длительностью более 30 мс в блок тестового контроля аппаратуры (ТКА).

Блок эластичной памяти (ЭП) предназначен для согласования скорости передачи цифрового телефонного сигнала со скоростью передачи элементов этого сигнала в групповом цифровом сигнале.

Коммутатор (К) обеспечивает запись в эластичную память информации телефонного канала с блока ПУЛ и тестовых комбина­ций проверки индивидуального оборудования телефонного канала от устройства тестового контроля (УТК) блока тестового контро­ля аппаратуры. В блоке ЭП для согласования скоростей цифровых потоков используется метод одностороннего положительного вы -равнивания (плюс-стаффинг), когда частота записи в ЭП меньше частоты считывания из неё. Фазовый компаратор (ФК) сравнива­ет фазы сигналов записи и считывания и тем самым контролирует состояние заполнения ЭП. Когда заполнение ЭП уменьшится ниже допустимого предела, ФК вырабатывает сигнал, по которому уст­ройство задержки (УЗ) задерживает один импульс считывания от циклового распределителя (ЦР), благодаря чему ЭП возвращается в состояние заполнения выше предельного значения, а е сигнале на выходе ЭП один символ будет повторен, т.е. будет добавлен выравнивающий символ-етаффинг. В цикле системы есть определенное место, в котором может находится стаффинг, поэтому на приемную сторону достаточно лишь послать информацию (стаффинг команду) о том, что имело место выравнивание. Стаффинг-коман-да по сигналу от ФК формируется в формирователе кода вставки (ФКВ) в виде трехкратного повторения пятиэлементной комбинации 00000. При этом стаффинг (добавление выравнивающего символа) осуществляется после выдачи двух из трех пятиэлементных комбинаций стаффинг-команды. Для стаффинг-команд в цикле переда­чи группового сигнала также предусмотрены специальные позиции. Такая избыточность вводится в стаффинг-команды для повышения их помехоустойчивости путем мажоритарного декодирования на приемной стороне. 3 устройстве объединения (У0) блока ЭП осу­ществляется временное объединение информационных и служебных символов цифрового телефонного канала, которые далее поступа­ют в устройство временного уплотнения (ФСПК) для объединения в групповой цифровой сигнал. Устройство контроля блока ЭП контролирует работу ЭП и выдает сигнал неисправности в устрой­ство формирования сигнала аварии (УФСА) блока ТКА. Работа ин­дивидуального оборудования трех телефонных каналов осуществляется аналогичным образом и регулируется управляющими сигна­лами с .блоков Б0Ч и ЦР.

Блек передающего индивидуального оборудования телеграфного канала (ТЛГпер) обеспечивает ввод дискретных сигналов прозрачного телеграфного канала в групповой цифровой тракт. При этом используется метод скользящего индекса с подтвержде­нием (СИП). Блок содержит: входное согласующее устройство (ВСУ), предназначенное для гальванической развязки линейных и аппаратурных цепей, делитель на четыре, обеспечивающий полу -чение частоты переноса (считывания), и схему кодирования (СЮ, реализующую кодирование значащих моментов дискретных сигналов методом СИП с использованием двух уточняющих символов. После кодирования сигналы поступают на блок передающего группового оборудования телеграфных каналов (ТГ0).

Елок передающего индивидуального оборудования служебного телеграфного-канала (ТКСпер.) обеспечивает ввод дискретных си­гналов служебного телеграфного канала станции в групповой цифровой тракт, используя метод стартстопно-синхронного пере­хода. Блок содержит следующие функциональные узлы:

- входное согласующее устройство (ВСУ), предназначенное сигнала (ПС), устройство управления скоростью (УУС), выдели­тель тактовой частоты (ВТ-4) и устройство контроля (УК).

Преобразователь сигнала (ПС) осуществляет преобразование биимпульсных сигналов в униполярные. Он состоит из регистра сдвига и логического устройства, в котором реализуется логическая операция равнозначности для двух сдвинутых на такт зна­чений приходящего информационного сигнала. Фиксация равнознач­ности соответствует приему I информационного сигнала. Устройст во управления скоростью (УУС) по сигналу управления с коммута­тора абонентской скорости (Каб) обеспечивает выдачу на вход выделителя тактовой частоты (ЗТЧ) одной из двух оперных час -тот, поступающих с блока опорных частот устройства. ВТЧ со -держит фазовый дискриминатор, делитель частоты и устройство управления, которые образуют петлю дискретной автоподстройки фазы, обеспечивающей выделение тактовой частоты сигнала, ко­торая в качестве частоты записи используется в блоке эластич­ной памяти (ЭП). Устройство контроля определяет наличие биим-пульсного сигнала на входе ПУЛ и обеспечивает сигнализацию перерывов приходящего сигнала длительностью более 30 мс в блок тестового контроля аппаратуры (ТКА).

Блок эластичной памяти (ЭП) предназначен для согласования скорости передачи цифрового телефонного сигнала со скоростью передачи элементов этого сигнала в групповом цифровом сигнале.

Коммутатор (К) обеспечивает-запись в эластичную память информации телефонного канала с блока ПУЛ и тестовых комбина­ций проверки индивидуального оборудования телефонного канала от устройства тестового контроля (УТК) блока тестового контро­ля аппаратуры. В блоке ЭП для согласования скоростей цифровых потоков используется метод одностороннего положительного вы -равнивания (плюс-стаффинг), когда частота записи в ЭП меньше частоты считывания из неё. Фазовый компаратор (ФК) сравнива­ет фазы сигналов записи и считывания и тем самым контролирует состояние заполнения ЭП. Когда заполнение ЭП уменьшится ниже допустимого предела, ФК вырабатывает сигнал, по которому уст­ройство задержки (УЗ) задерживает один импульс считывания от циклового распределителя (ЦР), благодаря чему ЭП возвращается в состояние заполнения выше предельного значения, а е сигнале на выходе ЭП один символ будет повторен, т.е. будет добавлен выравнивающий символ-стаффинг. В цикле системы есть определенное место, в котором может находится етаффинг, поэтому на приемную сторону достаточно лишь послать информацию (стаффинг-команду) о том, что имело место выравнивание. Стаффинг-команда по сигналу от ФК формируется в формирователе кода вставки (ФКВ) в виде трехкратного повторения пятиэлементной комбинации 00000. При этом стаффинг (добавление выравнивающего символа) осуществляется после выдачи двух из трех пятиэлементных ком -бинаций стаффинг-команды. Для стаффинг-команд в цикле переда­чи группового сигнала также предусмотрены специальные позиции. Такая избыточность вводится в стаффинг-команды для повышения их помехоустойчивости путем мажоритарного декодирования на приемной стороне. 3 устройстве объединения (У0) блока ЭП осу­ществляется временное объединение информационных и служебных символов цифрового телефонного канала, которые далее поступа­ют в устройство временного уплотнения (ФСПК) для объединения в групповой цифровой сигнал. Устройство контроля блока ЭП контролирует работу ЭП и выдает сигнал неисправности в устрой­ство формирования сигнала аварии (УФСА) блока ТКА. Работа ин­дивидуального оборудования трех телефонных каналов осуществляется аналогичным образом и регулируется управляющими сигна­лами с .блоков Б0Ч и ЦР.

Блек передающего индивидуального оборудования телеграфного канала (ТЛГпер) обеспечивает ввод дискретных сигналов прозрачного телеграфного канала в групповой цифровой тракт. При этом используется метод скользящего индекса с подтвержде­нием (СИП). Блок содержит: входное согласующее устройство (ВСУ), предназначенное для гальванической развязки линейных и аппаратурных цепей, делитель на четыре, обеспечивающий получение частоты переноса (считывания), и схему кодирования (СЮ, реализующую кодирование значащих моментов дискретных сигналов методом СИП с использованием двух уточняющих символов. После кодирования сигналы поступают на блок передающего группового оборудования телеграфных каналов (ТГ0).

Елок передающего индивидуального оборудования служебного телеграфного-канала (ТКСпер.) обеспечивает ввод дискретных си­гналов служебного телеграфного канала станции в групповой цифровой тракт, используя метод стартстопно-синхронного пере­хода. Блок содержит следующие функциональные узлы:

- входное согласующее устройство (ВСУ), предназначенное для гальванической развязки линейных и аппаратных цепей;

- выделитель старта и схемы защиты от ложного старта (ВС' -делитель частоты на 24 для получения импульсов з часто­той следования 50 Гц в момент приема ТлГ знака методом "уко­роченного контакта";

- стартстопный регистр (Рг-I), служащий для приема ин -формационных символов ТЛГ знака, и устройство перезаписи ин­формационных символов из стартстопного регистра в накопитель;

- накопитель (II), предназначенный для развязки стартстопных регистров;

- синхронный регистр (Рг-2), служащий для последователь­ного вывода информационных символов на устройство объединения в групповой сигнал.

Блок ККпер - блок передающего индивидуального оборудова­ния контрольного канала состоит из следующих функциональных узлов;

- формирователя такта контрольного канала (ФГКК), пред­назначенного для получения равноекважной тактовой последова­тельности в цепи синхронизации элементов передаваемого сигна­ла; 1

- блока согласующих устройств, который состоит из вход­ного и выходного согласующего устройства (ВыхСУ).

Выходное согласующее устройство предназначено для преобразования униполярной последовательности импульсов тактовой • частоты контрольного канала в линейный двухимпульсный сигнал. Входное согласующее устройство предназначено для преобразова­ния уровня линейного сигнала информационного входа в аппара­турный. Информационные сигналы контрольного канала (сигналы передачи данных) через устройство ввода контрольного канала (УВКК) подаются в устройство объединения группового тракта и замешиваются в общий цикл передачи.

Блок опорных частот предназначен для получения высоко -стабильных тактовых колебаний, необходимых для работы моноблока. Путем деления исходной опорной частоты 5 мГц блок обеспечивает получение тактовых колебаний с частотами 3640; 1922,4; 961,2; 481,2; 384; 192; 96; 48; 6; 4; 6; 2; 4; :.°кГц, В состав БОЧ входит: усилитель-ограничитель, делитель частоты с коэффициентом деления 125/96, делитель частоты с коэффициен­том csO, формирователь частоты 1922,4 кГц, делитель частоты на 2, формирователь частоты 481,2 кГц, устройство контроля.

Цикловой распределитель (ЦР) определяет порядок работы всех узлов моноблока и позволяет осуществлять временное уплот­нение входных сигналов. Он выполнен в виде пяти последователь­но соединенных распределителей и в целом работает как делитель частоты с выходами ячеек распределителей. На вход первого рас­пределителя с БОЧ подается 4,8 кГц. На вход каждого последую­щего распределителя подается сигнал с выхода предыдущего. Каж­дый распределитель построен на основе регистра сдвига на Д -триггерах, со схемой обратной связи. В состав UP, кроме собс­твенно циклового распределителя также входят: формирователь строба (£С) и устройство управления групповой скоростью.

Формирователь синхрокода и преобразователь кода - блок (ФСПК) обеспечивает: формирование синхрокода, коммутацию груп­повых скоростей, ввод в групповой канал информационных после­довательностей трех телефонных каналов, двух телеграфных каналов, канал служебной телеграфной связи, контрольного канала и импульсов синхрокода, преобразование униполярного группово­го сигнала в импульсный.

ФЗПК содержит следующие основные функциональные узлы: формирователь синхрокода (ФСК), устройство объединения УО, ус­тройство ввода контрольного канала (УВКК), коммутатор группо­вой скорости (Кгр.), переходное линейное устройство (ПУЛпер), устройство контроля наличия группового сигнала (УК).

Назначение функциональных узлов ФОПК следующее:

ФСК представляет собой дешифратор импульсов, поступающих с выхода ЦР, и обеспечивает формирование посылок синхрокода (II00I00 и 00II0II) или (I00III0 и 0II000I) в моменты времени, определенные структурой цикла.

УО предназначено для объединения информации 1,2,3 ТЛФ ка­нала, тестового контроля, 1,2 ТЛГ канала, контрольного канала и служебного телеграфного канала.

, УВКК предназначено для ввода в УО контрольного канала.

Кгр обеспечивает переключение сигналов управления для формирования заданной скорости группового сигнала.

ПУЛпер состоит из четырех функциональных узлов: логичес­кого устройства, счетного триггера, парафазного усилителя и дифференциального трансформатора. ПУЛпер обеспечивает преобра­зования униполярного сигнала и получение биполярного импульсного сигнала, пригодного для работы по линии.

УК состоит из схемы неравнозначности и устройства индикации. При наличии группового сигнала на входы схемы неравнозначности поступают парафазные сигналы и на её выходе устанавливается уровень "I" и горит лампа Л. Если на входах системы неравнозначности появляются одновременно два одинаковых сигна ла, на выходе ее вырабатывается сигнал "О" и лампа Л гаснет.

Блок выравниватель фазы и схема управления (ВФСУ). Блок состоит из выравнивателя фазы (Ш) и схемы управления (СУ). ВФ служит для получения последовательности импульсоб с часто­той 4,8 кГц.

СУ состоит из коммутатора абонентской скорости ( Кдб ) и устройства опробирования фазовых компараторов. У коммутатора абонентской скорости два выхода, по одному на каждый канал.

Схема опробирования фазовых компараторов представляет собой два дешифратора, на входы которых поступают сигналы с ЦР, а на выходах образуются две последовательности импульсов (по три импульса в цикле), сдвинутых на 160°. Эти импульсы етробируются и подаются на блоки ЭП. По сигналу с переключате ля осуществляется объединение обеих импульсных последователь­ностей с выходов дешифраторов.

Блок передающего группового оборудования (ТГО) состоит и датчика частоты (ДТЧ) и устройства вывода ТЛГ информации (УВТГИ).

Датчик частоты предназначен для получения из частоты 384. кГц равномерной учетверенной частоты переноса, необходимой для работы ПО "прозрачных" ТЛГ каналов.

Устройство выхода ТЛГ информации объединяет ТЛГ каналы и работает следующим образом: информационные последовательности I и 2 " прозрачных" каналов поступает в накопитель, запись в накопители производится по сигналам с распределителя записи , который продвигается канальной частотой, поступающей через схему объединения с обоих блоков НО ТЛГпер. Благодаря этому при вытаскивании из моноблока одного из блоков ТЛГпер. работа другого ТЛГ канала не нарушается.

Блок тестового контроля (ТКя) предназначен для формирова­ния сигналов тестового контроля телефонных каналов, сигнала неисправности моноблока и ввода в групповой тракт сигналов те­лесигнализации тестового контроля телефонных каналов. Красная лампа "АВАР" блока ТКА индицирует неисправность моноблока, фиксируемую в любом из следующих случаев:

- неисправность БОЧ;

- неисправность ВУП;

- неисправность индивидуального оборудования всех трех те лефонных каналов одновременно;

- отсутствие напряжения группового сигнала на выходе мо­ноблока.

Устройство электропитания моноблока (ВУП) предназначено для выработки из напряжения 27В моноблока питания БП стабили­зированных напряжений +5В, +6,ЗВ, -6,3В, +24В, -24В.

В блоке ВУП предусмотрено устройство дистанционного вклю­чения.

Назначение и структурная схема блока разуплотнения (Б1)

Моноблок предназначен для временного разуплотнения цифро­вых каналов и трактов с номинальными групповыми скоростями пе­редачи 2,4 или 4,8 кБод и восстановления до исходного вида си­гналов, уплотненных моноблоком AI. Выделенный в моноблоке Б2 групповой сигнал данной станции поступает на вход моноблока bi, в котором производится преобразование цифровых сигналов, обратное преобразованиям, выполненным в моноблоке AI передаю­щей станции. В результате разуплотнения группового сигнала образуются три цифровых телефонных канала (по 1200 Бод), два прозрачных телеграфных канала (по 100 Бод), служебный телег­рафный канал (50 Бод) и контрольный канал (20; 34 Бод).

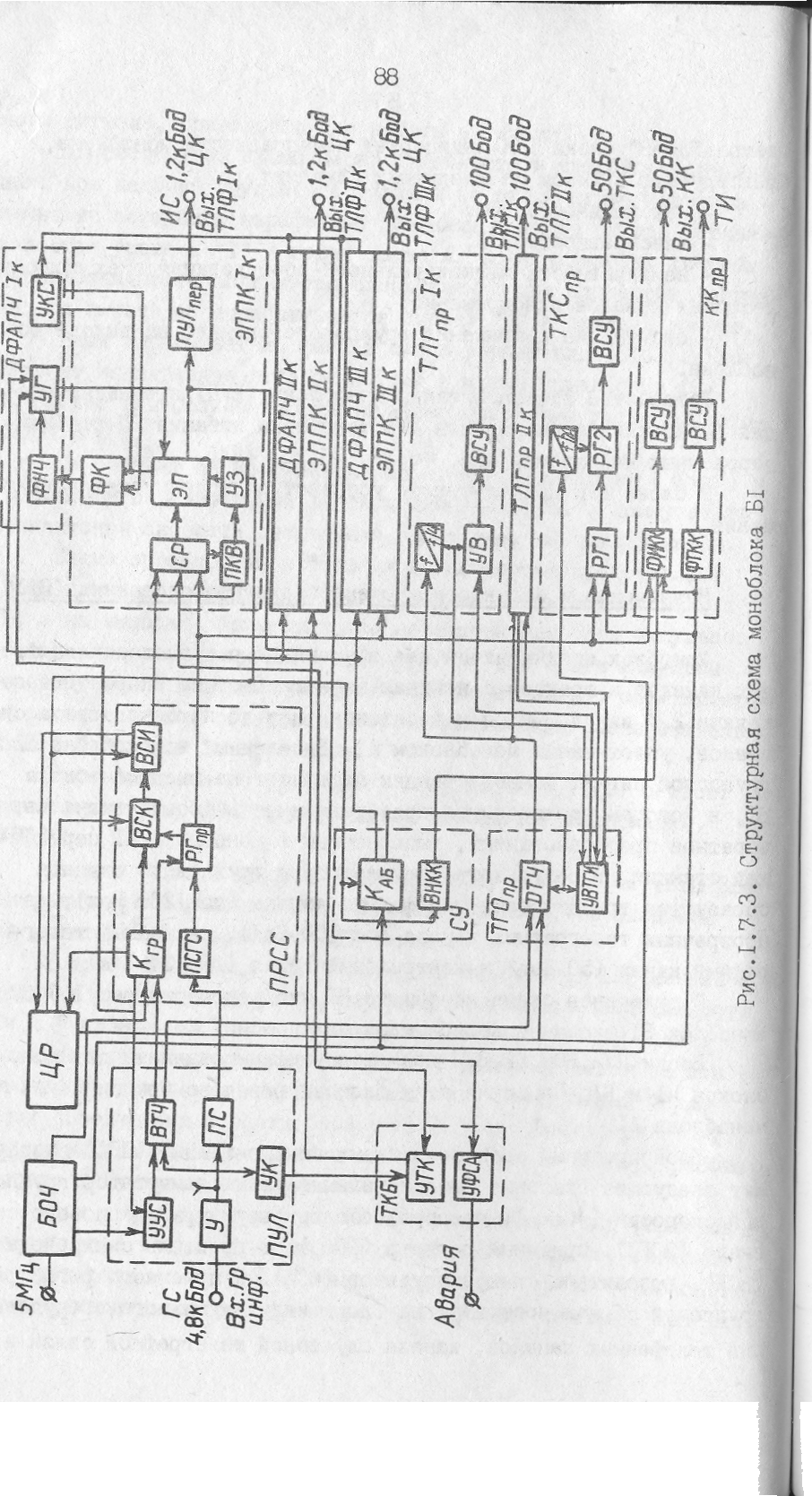

Структурная схема моноблока Б1 изображена на рис.1.7.3. Моноблок Б1 включает в себя следующие блоки.

Блоки ПУЛ,Б0Ч,ДР,ЬУП являются унифицированными для моно­блоков AI и Б1. Описание этих блоков приведено при описании моноблока AI.

Блок приемный регистр и схема синхронизации (ПРСС) содер­жит следующие основные функциональные узлы: коммутатор группо­вой скорости (Кгр ), преобразователь структуры группового си­гнала (ЛСТС), приемный регистр (РГпр), выделитель синхрокода (ВСК), выделитель синхроимпульсов (ВСЮ. С приемного регистра групповой сигнал поступает на блоки индивидуального оборудова­ния телефонных каналов, канала служебной телеграфной связи и

контрольного канала, а также на блок ТГО.

Блок схемы управления (СУ), который обеспечивает переклю­чение опорных частот первого ТЛ£ канала, отсутствие сигнала на выходе третьего канала при работе на половинной групповой ско­рости или при работе первого канала на удвоенной скорости, вы­деляет импульсную несущую контрольного канала (КК) и формирует импульсы цикловой синхронизации. Он содержит следующие функциональные узлы: выделитель несущей контрольного канала (ВНКК), формирователь частоты цикловой синхронизации, устройство вы­ключения третьего ТЛФ канала, коммутатор скорости абонента (Как).

Выделитель несущей КК ЫНКЮ представляет собой пирамицальный дешифратор импульсных последовательностей, поступающих с циклового распределителя (ЦР) и обеспечивает выдачу импульсов в моменты, соответствующие временному положению информацион­ных посылок контрольного канала в групповом сигнале. В устрой­стве выключения третьего ТЛФ канала переключение опорной час­тоты блока дФАПЧ первого канала производится парафазными си­гналами с коммутатора. Переключение опорных частот блока эластичной памяти I ТЛФ канала обеспечивается подачей потен­циала "О" или "i" с переключателя Кдб . Устройство выключения третьего ТЛФ канала управляется сигналами с переключателей абонентской и групповой скоростей.

Блок тестового контроля (ТКБ) состоит из устройства тес­тового контроля (УТЮ, устройства формирования сигналами ава­рии (УФСА).Он предназначен для выделения каналов телесигнализации тестового контроля, обнаружения и визуальной индикации ошибок, возникающих в телефонных каналах при передаче по ним тест сигнала. Сигнал неисправности моноблока Б1 в УФСА вырабатывается при неисправности БОЧ, при одновременной неис­правности всех комплектов индивидуального оборудования телефонных каналов, при неисправности блока электропитания ВУП.

Елок эластичной памяти и преобразователь кода (ЭППК) вы­деляет из группового сигнала информационные посылки ТЛФ кана­ла и с помощью блока ДФАПЧ восстанавливает их частоту и форму до исходного вида. Он содержит следующие основные функциональ­ные узлы: станционный распределитель (CP), приемник кода встав­ки (ПКВ), устройство продвижения и запрета (УЗ), эластичную память (ЭП), фазовый компаратор (ФК) и переходное линейное устройстве (ПУЯпер). Приемник кода вставки осуществляв помехоустойчивый прием команд сигнализации встаЕск (стаффин! команд), каждая из которых представляет трехкратное повторен пятиэлементных кодовых комбинаций (00000). Приемник обеспечив ет правильный прием команд сигнализации вставки при искаженш в каждой пятиэлементной комбинации не более двух элементов и^:' при полном искажении любой одной пятиэлементной комбинации из трех подряд переданных. При приеме стаффинг-команды вырабаты­вается сигнал, по которому устройство продвижения и запрета (УЗ) запрещает запись в эластичную память (ЗП) выравнивающего? символа (стаффинга).

Елок дискретной фазовой автоподстройки частоты (ДФАПЧ| предназначен для получения тактовых импульсов считывания из с частотой, пропорциональной скважности.выходного сигнала фа зового компаратора (ФК), а также для контроля синхронизма Щ Основные узлы блока: фильтр (ФН4), управляемый генератор (УГ устройство контроля синхронизма (УКС). Фильтр обеспечивает вы деление постоянной составляющей из сигнала фазового компара тора (ФК). Управляемый генератор (УГ) состоит из преобразова теля "напряжение-частота", делителя частоты на 4, схемы выби вания и делителя частоты на 400. Устройство контроля синхронизма (УКС) обеспечивает фиксацию и визуальную индикацию вых да устройства фАПЧ из состояния синхронизма. Оно работает на принципе обнаружения нарушения чередования импульсов на вход фазового компаратора, которое является критерием потери уст ройотвом синхронизма. Сигнал выхода из синхронизма подается УФСА блока TKR.

Блок приемного устройства группового оборудования телег рафных каналов (ТГОпр) состоит из датчика частоты (ДГЧ), пред назначенного для получения частоты, необходимого для работы индивидуального оборудования "прозрачных" ТЛГ каналов, и уст­ройства ввода ТЛГ информации (УЭДТЙ).

Блок приемного индивидуального оборудования телеграфного канала (ТЛГпр) содержит следующие функциональные узлы: дели -те ль частоты на четыре, предназначенный для получения частоты переноса и образования четырех подинтервалов стробируздцей noJ следоватзльности, внутри тактового интервала частоты перенос! для дешифрации полученного закодированного по методу ZY.ll те­леграфного сигнала, устройство восстановления ТЛГ сигнале Еыходное согласующее устройство, предназначенное для согласо­вания уровней сигналов линейной и аппаратурной цепей и их галь­ванической развязки.

Блок приемного индивидуального оборудования служебного телеграфного канала (ТКСпр) осуществляет синхронно-стартстоп-ный переход и включает в себя следующие функциональные узлы:

- синхронный регистр (РП), осуществляющий прием информа­ционных символов служебного канала из группового тракта и их преобразование из последовательной формы в параллельну ;

- стартстопный регистр (РГ2), предназначенный для восста­новления исходного телеграфного сигнала;

- делитель частоты на 24 (ДЧ на 24), служащий для получе­ния импульсной последовательности частотой 50 Гц, необходимой при считывании телеграфного стартстопного сигнала из регистра;

- выходное согласующее устройство, необходимое для согла­сования линейных и аппаратурных цепей и их гальванической раз­вязки.

Групповая информационная последовательность поступает на синхронный регистр. Зыделение информационных (последовательнос­тей) позиции служебного канала происходит вследствие того,что на счетные входы всех триггеров синхронного регистра подаются импульсные позиции цикла, отводимые для служебного канала.Для устойчивого приема эти импульсные последовательности строби -руются на схеме совпадения. По окончании записи телеграфного знака в синхронный регистр (критерий этого - появление старто­вой позиции в последней ячейке регистра) импульс цикловой син­хронизации через схему совпадения осуществляет запись старто­вого символа в последнюю ячейку стартстопного регистра и за -пись стартового символа в последнюю ячейку стартстопного регистра. Импульсы с ДЧ на 24 осуществляется считывание информа­ционных символов из стартстопного регистра, формируя тем самым исходный телеграфный сигнал. Сигнал с выхода стартстопного ре­гистра поступает на выходное согласующее устройство, принцип действия которого аналогичен принципу действия выходного сог­ласующего устройства блока "ТЛГпр".

Блок индивидуального приемного оборудования контрольного канала (ККпр), состоит из следующих функциональных устройств:

- формирователя информационных символов КК (ФИКК), пред­назначенного для извлечения из групповой информации последовательности посылок контрольного канала, привязки их к тактовой частоте контрольного канала и выдаче их на выходное согласую­щее устройство (ВСУ);

- формирователя импульсов тактовой частоты контрольного канала (ФТКК), предназначенного для получения равноскважных импульсов тактовой частоты контрольного канала для подачи на соответствующее ЗСУ;

- блока выходных согласующих устройств, в состав которого входят выходное согласующее устройство для информационных символов контрольного канала, преобразующее информационную последовательность контрольного канала аппаратурного уровня в линейный двухполюсной сигнал, и выходное согласующее устройстве тактовой частоты контрольного канала аппаратурного уровня в двухполюсной сигнал.

Назначение и структурная схема устройства группового разуплотнения (Б2)

Моноблок Б2 предназначен для временного разуплотнения групповых трактов и каналов с номинальной скоростью передачи 48 кбод, уплотненных моноблоком А2 АВУР центральной или узле вой станции.

В моноблоке Б2 производится преобразование цифровых сиг­налов, обратное преобразованию, выполненному в моноблоке А2, и выделяются любые два из девяти групповых сигналов (по 4,8 кбод), прозрачный телеграфный канал (50Бод). Групповые сигналы для дальнейшего разуплотнения подаются в моноблоки Б1.

При объединении и разделении групповых сигналов также используется метод одностороннего положительного стаффинга. Для передачи сигналов прозрачного телеграфного канала используется метод СИП, а при передаче сигналов служебного телеграфного канала - метод стартстопно-синхронного перехода. Сигналы группо­вого тракта на вход моноблока Б2 подаются либо непосредственно от приемника станции, либо с выхода устройства разуплотнения групповых трактов (моноблок F3). Назначение многих узлов моноблока Б2 аналогично назначению узлов, рассмотренных в моноблоках AI и Б1. Структурная схема моноблока Б2 показана на рис. 1.7.4.

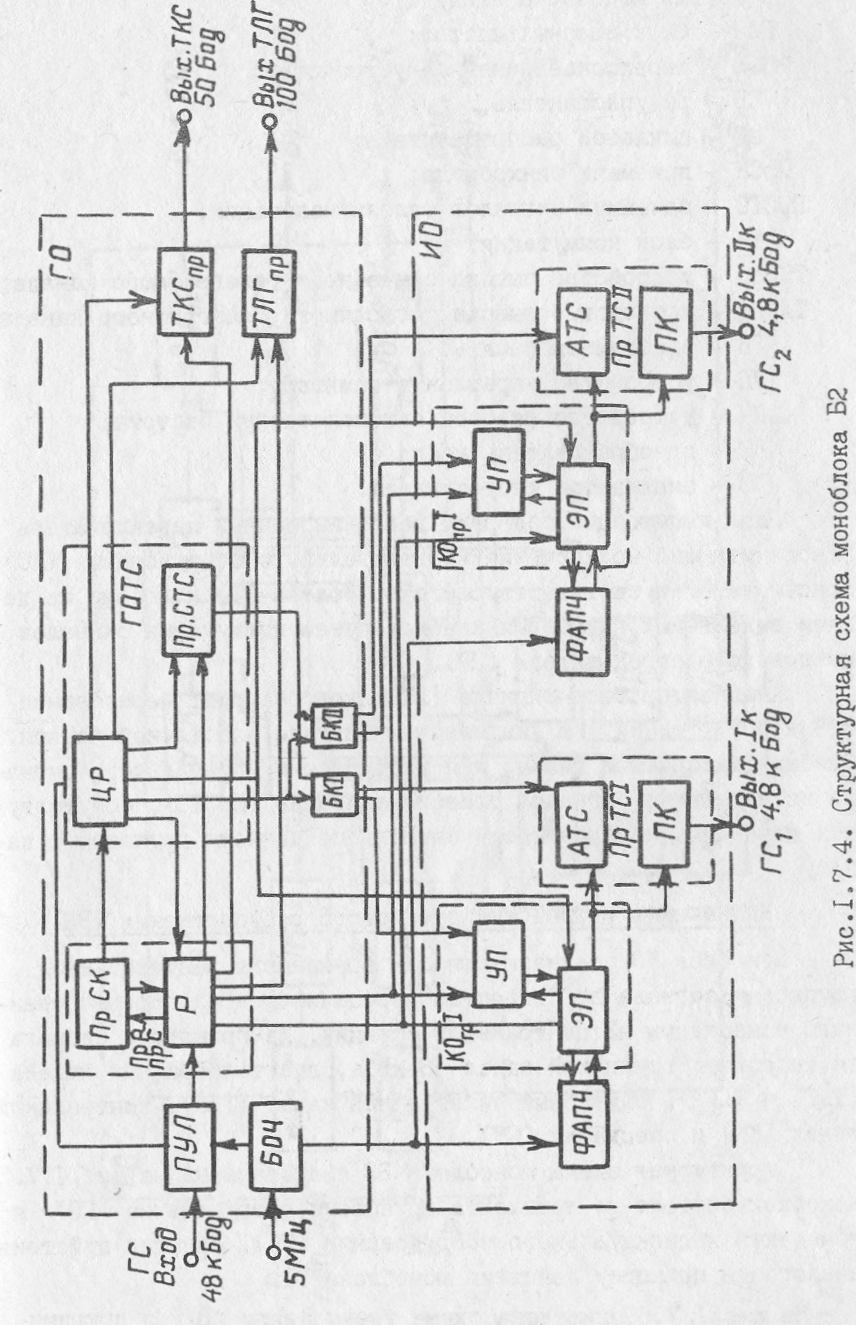

Моноблок Б2 состоит из группового (ГСР и индивидуального (ИО) оборудования трактов.

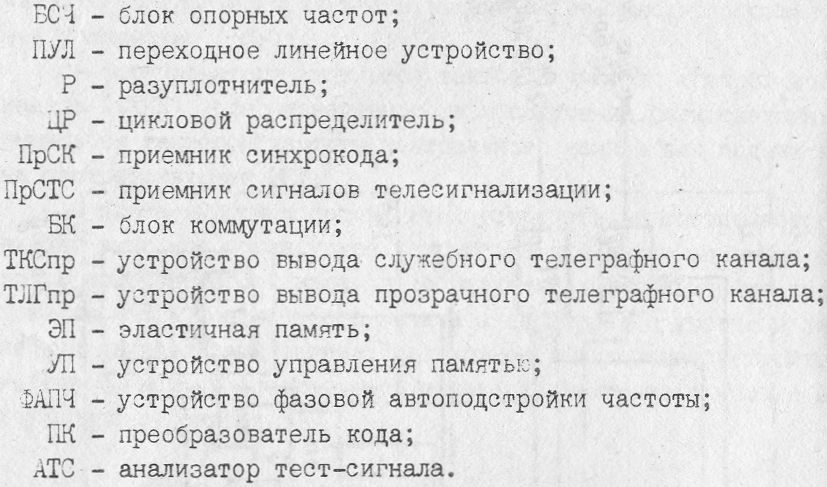

8 состав моноблока входят:

Блок коммутации содержит девятикнопочный переключатель , обеспечивающий подключение индивидуального оборудования ШО) моноблока Б2 и соответствующего моноблока Б1, к любому из де­вяти выделяемых групповых каналов путем коммутации сигналов циклового распределителя (ЦР).

Анализатор тест-сигнала (АТС) контролирует чередование "I" и "О" ("точки") в униполярном сигнале эластичной памяти. Сшибки фиксируются только при поступлении управляющего сигна­ла из приемника сигналов телесигнализации (ПрСТС), сопутствую­щих передаче сигналов тест-контроля по данному групповому ка­налу.

Назначение устройства группового разуплотнения (бз)

Моноблок вз предназначен для временного разуплотнения группового сигнала со скоростью передачи 48ЭкГ-од,. сформирован­ного моноблоком A3 центральной станции. Из принятого сигнала он выделяет: групповой канал 48 кБод, два телеграфных-канала (ТЛГ1 и ТЛГ2), служебный телеграфный канал (ТКС), контрольный канал (КК) и спецканал (СК).

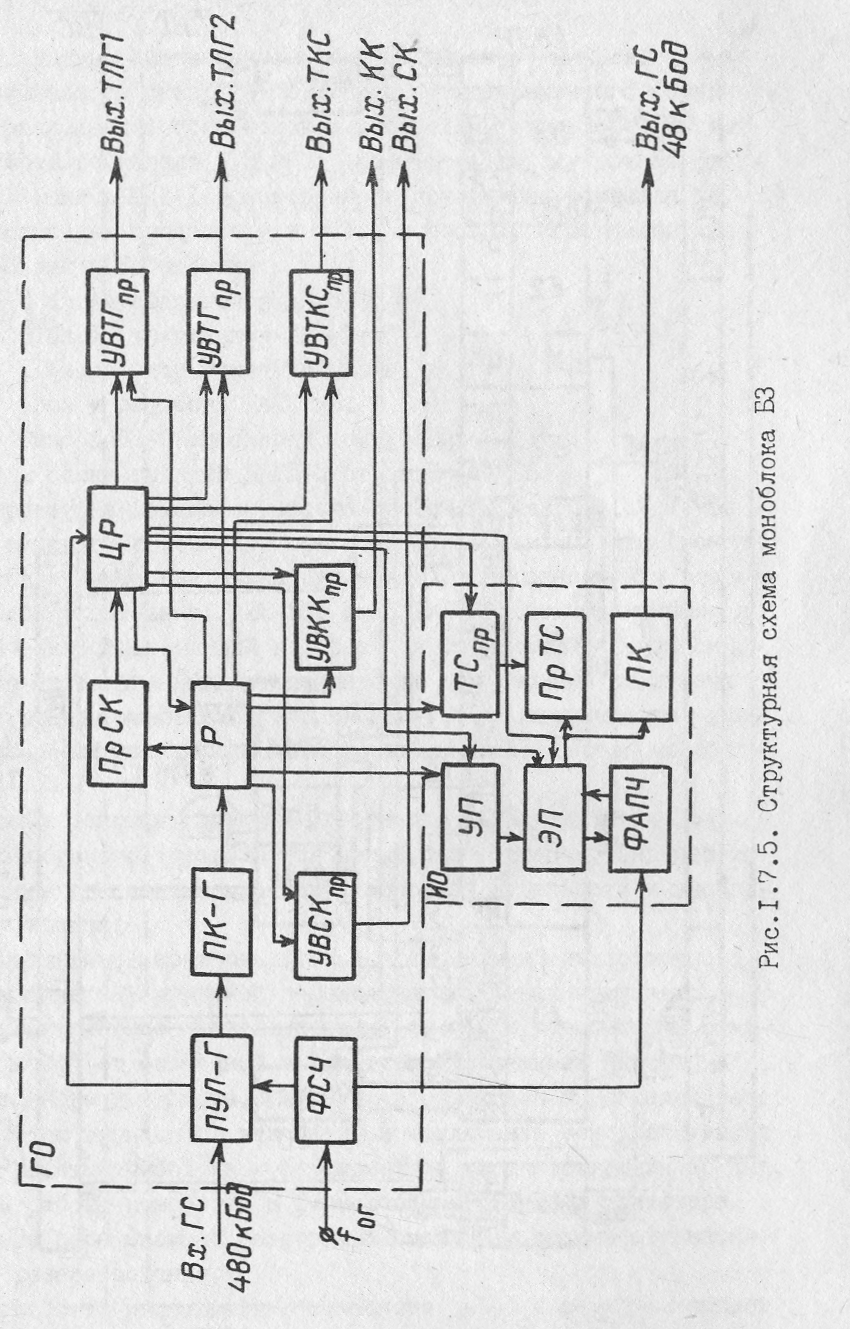

Структурная схема моноблока БЗ представлена на рис.1.7.5. Моноблок состоит из комплекта группового оборудования (ГО) и комплекта индивидуального оборудования (МО). Принцип действия аналогичен принципу действия моноблока Б2.

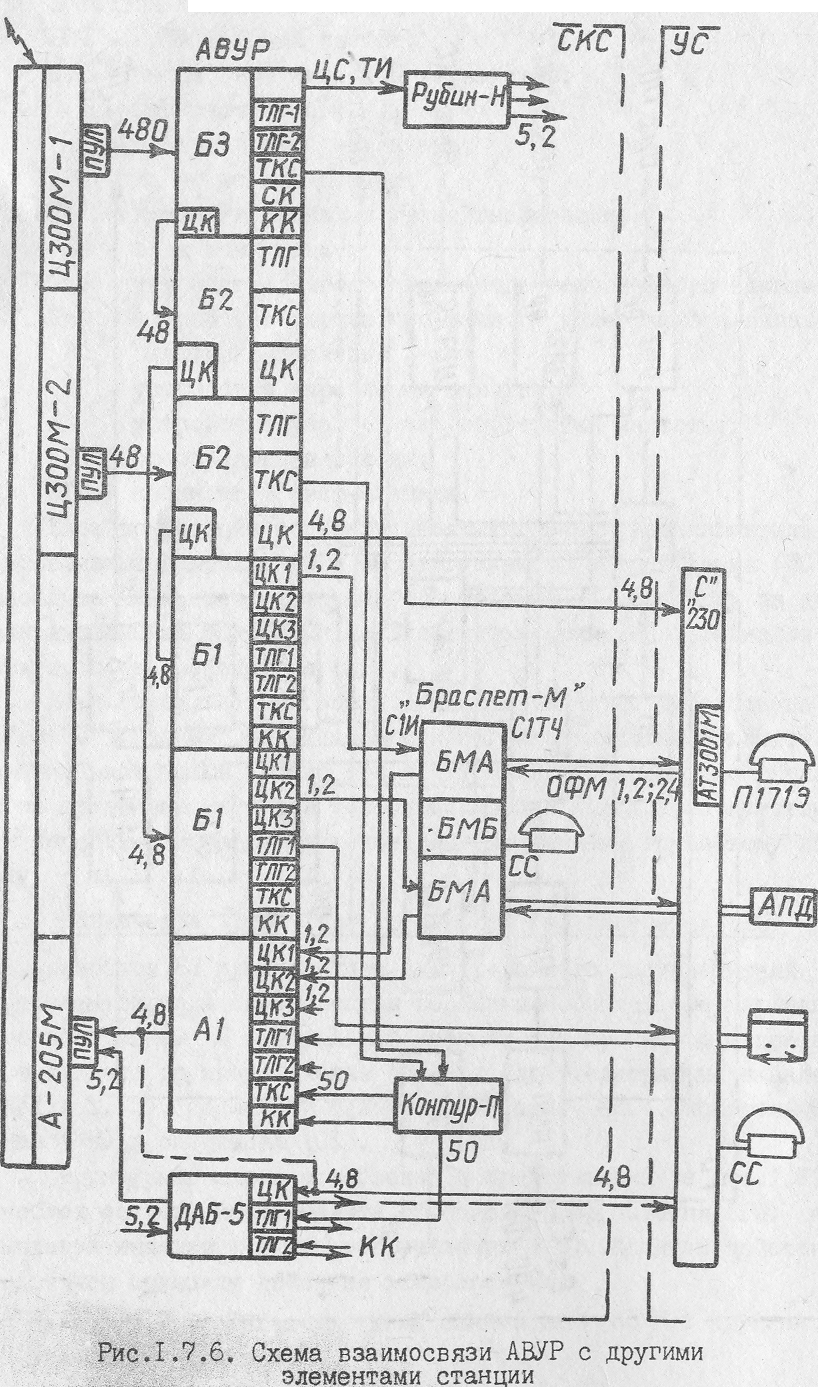

На рис.1.7.6 приведена схема взаимосвязи АВУР с другими элементами станции.

1.7. 2 Аппаратура групп о образована я ДАВ-6

.Аппаратура предназначена для организации цифрового группового канала со скоростью 5,2 кбод путем временного объединения (разделения) трех потоков дискретных сигналов: синхрон­ного цифрового канала 4,6 кбод, асинхронного служебного теле­графного канала ТЛГ-I и синхронного контрольного канала ТЛТ-2.

Аппаратура представляет собой моноблок, содержащий еле -дующие блоки и устройства:

1) 4 блока сопряжения ДАБ5-1;

2) 3 блока уплотнения Да5-Г;

3) 2 блока разуплотнения ДБ5-Г;

4) блок управления ДАБ5-У11;

5) шкаф ДАБ5-Р со схемой коммутации;

о) 2 блока питания ДАБ5-П от сети + 27 В.

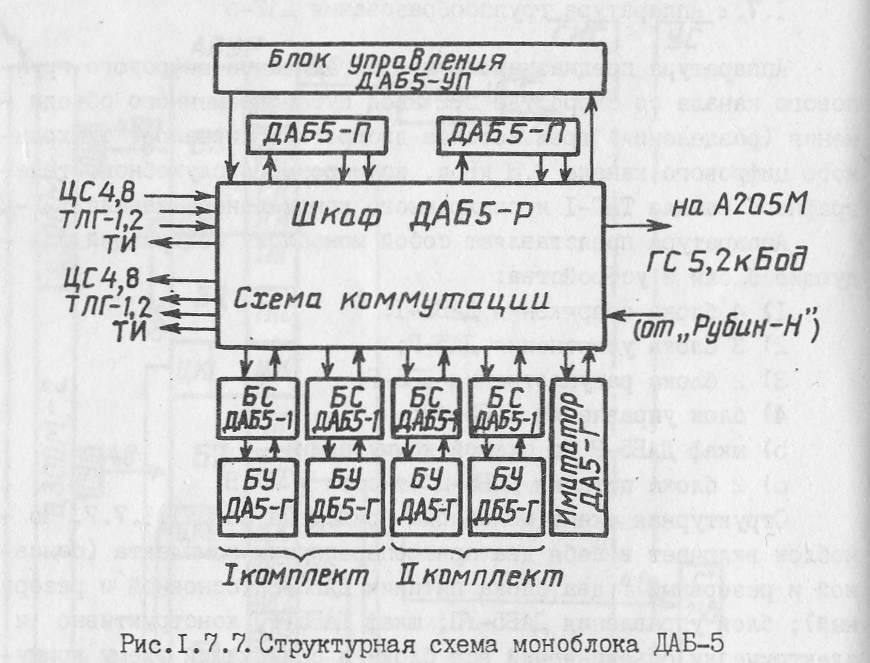

Структурная схема моноблока приведена на рис.1.7.7. Мо -ноблок включает в себя два приемопередающих комплекта (основ­ной и резервный): два блока питания ДАБ5-П (основной и резерв­ный) ; блок управления ДАБ5-УП; шкаф ДДБ5-Р, конструктивно и электрически объединяющий все блоки и содержащий схему комму­тации из дистанционных переключателей для задания различных режимов работы моноблока, и блок ДЕ5-Г, используемый как ими­татор для проверки работоспособности приемных частей монобло­ка.

Помимо основных функций уплотнения и разуплотнения сигна­лов в моноблоке осуществляется целый ряд операций, задачей ко­торых является повышение эксплуатационной надежности и удобст­ва обслуживания:

а) функциональный контроль блоков с индикацией их состояния;

б) автоматический и ручной переход на резервный комплект;

в) профилактические и предсеансовые проверки моноблока в режи­ме "шлейф" от оконечной аппаратуры и в режимах "Проверка"

от внутреннего имитатора. Блок управления ДАБ5-УП обеспечивает: местное и дистанционное включение и выключение моноблока, выбор режимов работы моноблока и формирование соответствующих команд, контроль работы моноблока и формирование сигналов имитатора, управление переходом на резервный комплект в режиме автомати­ческого резервирования.

Устройство уплотнения моноблока ДяБ-5 образует и выдает

в передающий тракт станции групповой сигнал (ГС), скорость которого составляет 5,2 кбод в биимпульсном виде по стыку CI-4-(+ I В на нагрузке 1500м). В этом групповом сигнале временным методом объединены цифровой сигнал (ПО) 4,8кБод, сигнал служебной связи ТЛГ-1 и сигнал контрольного канала ТЛГ-2.

Цифровой сигнал 4,8 кбод в ГС вводится синхронно с тактовой частотой, выделенной из этого сигнала и регенерирован -ной схемой фазовой автоподстройки (ФАЛ). Сигнал служебной свя­зи ТЛГ-1 до 50 Бод вводится в ГС асинхронно методом скользящего индекса с подтверждением (СИП) с коэффициентом избыточности К'^ 4. Сигнал контрольного канала ТЛГ-2 вводится в ГС синхронно по тактовым импульсам (ТИ) от ДАБ-5.

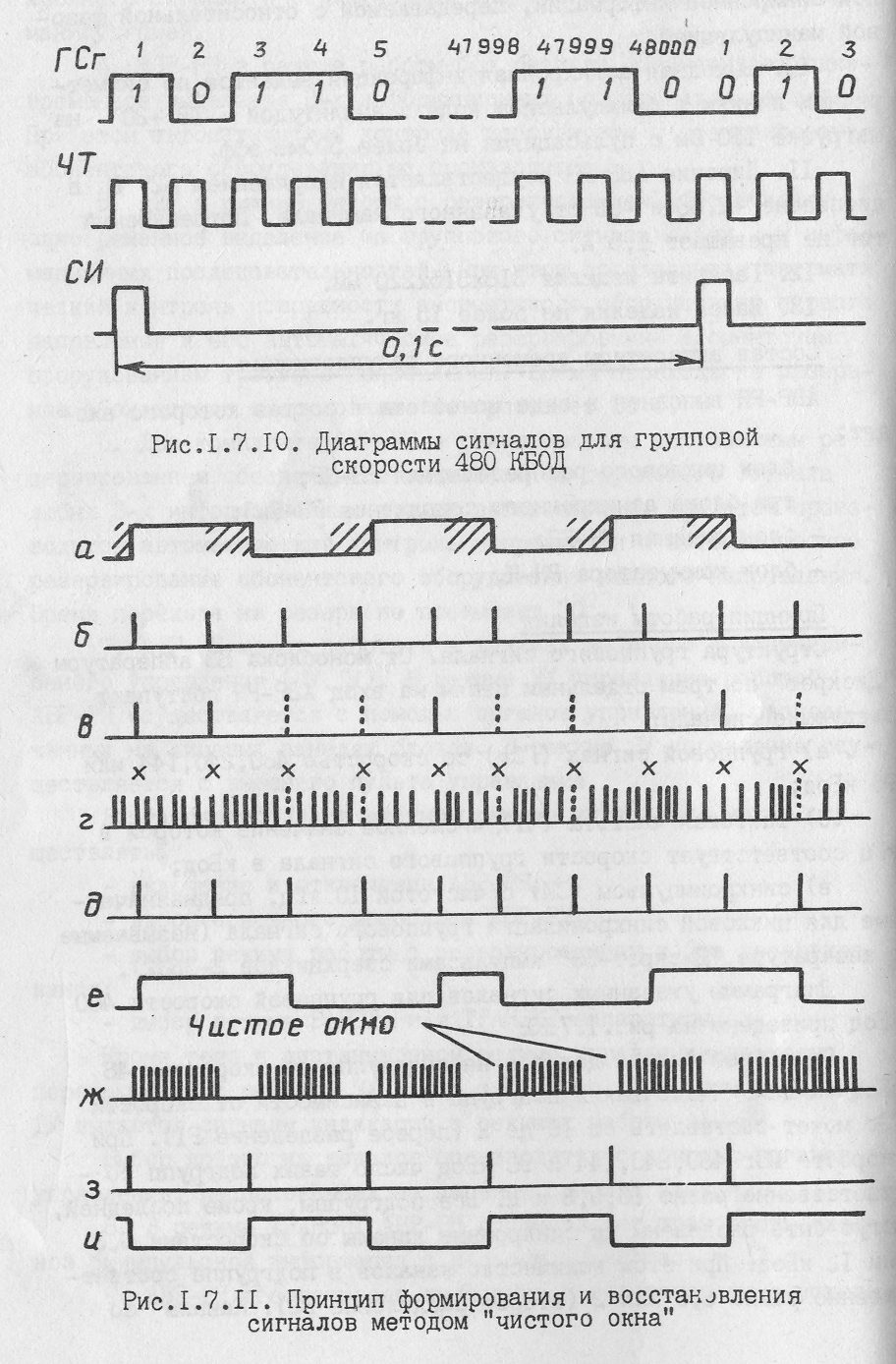

Групповой сигнал 5,2 кБод передается циклами. Цикл длительностью 100 мс включает в себя группу из 520 равномерно распределенных временных позиций. Первые 6 позиций каждого цикла выделяются для синхрогрупп (0001I101), по которым осуществля­ется цикловое фазирование аппаратуры. Оставшиеся 512 позиций в цикле распределены следующим образом:

480 позиций - для синхронного ввода ЦС 4,8 кБод;

20 позиций - для асинхронного ввода сигналов ТЛГ-1,

5 позиций - для синхронного ввода сигналов ТЛГ-2,

5 позиций - для контроля качества канала связи по иска­жению комбинации 00000,

2 позиции - свободны.

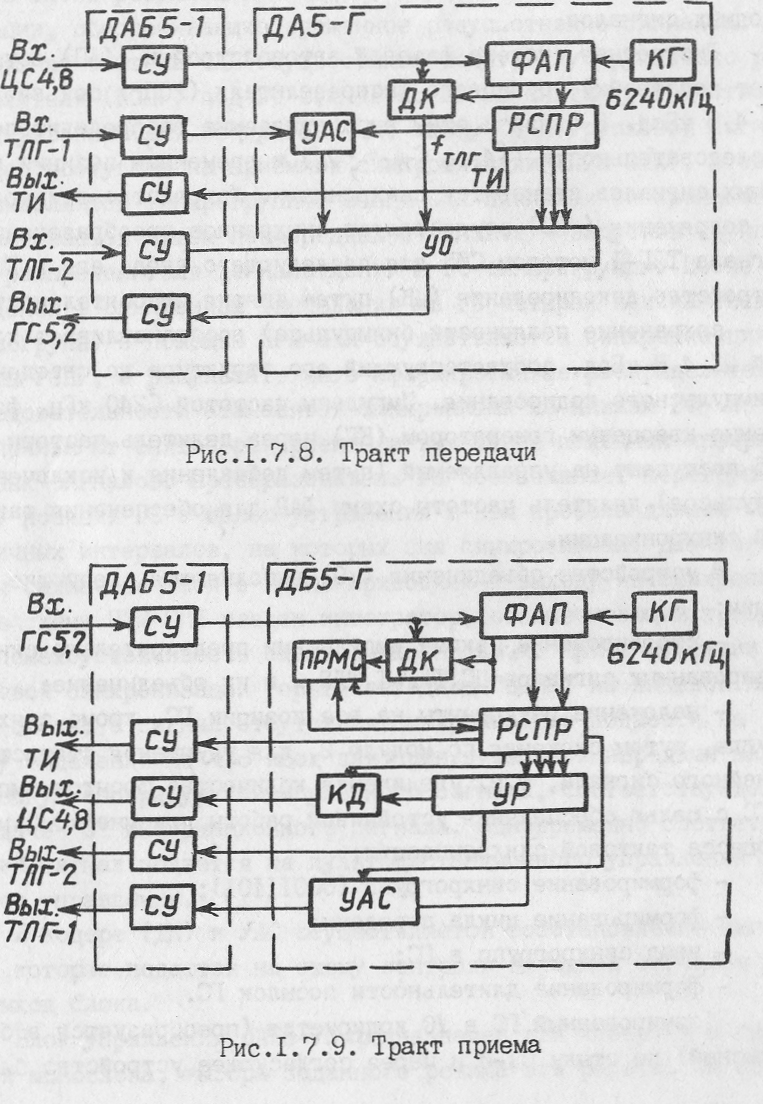

Тракт передачи (рис.1.7.9) включает в себя блоки ДАБ5-1 и ДА5-Г. В блоке сопряжения ДАБ5-1 с помощью со­гласующих устройств (СУ) обеспечивается преобразование линей­ных уровней входных сигналов (+_1В - ДО 4,8 кБод и +103 - TЛГ-I и ТЛГ-2) в микросхемные уровни и, наоборот, преобразование микросхемных уровней выходных сигналов TИ и ГС в линейные уровни (+I0B - ТИ и + IB - ГС). В блоке ДА5-Г осуществляются все остальные операции, обеспечивающие временное объединение входных сигналов.

Дискретная система фазовой автоподстройки (ФАП) осуществляет подстройку группового распределителя (РСПР) под вводимый ЦС 4,8 кБод. В связи с этим вырабатываемые распределителем последовательности (f4,8; £тлг ,ТИ) и временные позиции вводимых сигналов становятся синхронными. Устройство асинхронно­го сопряжения (УАС) осуществляет синхронное преобразование сигнала ТЛГ-I методом СИП для последующего ввода его в ГС . Устройство декодирования (ДК) путем снятия относительности (I - сохранение полярности биимпульса) восстанавливает исход­ный ЦС 4,8 кБод, соответствующий его структуре до введения биимпульсного кодирования. Импульсы частотой С240 кГц, форми­руемые кварцевым генератором (КГ) через делитель частоты на 2,5 поступает на управляемый (путем добавления и исключения импульсов) делитель частоты схемы ФАП для обеспечения такто­вой синхронизации.

В устройстве объединения (./0) выполняются следующие опе­рации :

- стробирование узкими импульсами предварительно синхро­низированных сигналов ЦС,ТЛГ-1,ТЛТ-2 и их объединение;

- наложение рекурренты на все позиции ГС, кроме синхро­группы, путем сложения по модулю 2, для улучшения статистики ."'.шейного сигнала, т.е. увеличения количества фронтов импульс в ГС с целью обеспечения устойчивой работы приемной и процесса тактовой синхронизации;

- формирование синхрогрупп (0OOIII0I);

- формирование цикла передачи;

- ввод синхрогрупп в ГС;

- формирование длительности посылок ГС. Нормированный ГС в УО кодируется (преобразуется в биим-

пульсный) по стыку С1-И и через согласующее устройство блока ДАБ5-1 выдается в передающий тракт станции.

Тракт приема (рис. 1.7.9) включает в себя блоки ДАБ5-1 и ДБ5-Г. В блоке сопряжения ДАБ5-1 с помощью согласую­щих устройств (СУ) обеспечивается преобразование линейного уровня входного ГС 6,2кЕсд (+IB) в микросхемные уровни и на­оборот, преобразование микросхемных уровней выходных сигналов в линейные уровни (+ -10B - ТИ; ТЛГ-I ТЛГ-2; + -IB – ЦС).

В блоке разуплотнения ДБ5-Г осуществляются все остальные операции, обеспечивающие временное разуплотнение сигналов. Дискретная система 5АП осуществляет подстройку группового распределителя (РСПР) под ГО 5,2 кБод. После снятия устройством декодирования (ДК) кодирования по стыку 01-П групповой сигнал 0,2кЕод поступает на приемник синхронизации (ПРМ 0:Х), в котором выделяются синхрогруппы. В ПРМ СЧХ цикловая синхронизация обеспечивается путем поочередных остановок и запусков группо­вого распределителя до нахождения в ГО синхрогруппы. После вхождения в синхронизм (выделения из ГС четырех неискаженных синхрогрупп) с помощью ПРМ СНХ осуществляется синхронизация работы РСПР, в результате чего сформированные распределителем последовательности становятся синхронными по циклам ГС и обеспечивают снятие рекурренты и выделение исходных информа­ционных сигналов. Преобразователь ГС обеспечивает перегруппи­ровку позиций ГС с целью устранения в нем пробела длиной 8 единичных интервалов, на которых был синхросигнал. Для того, чтобы одиночные сбои в ГС не приводили к выходу из синхрониз­ма, в схему ПРМ СНХ введен интегратор, обеспечивающий требуе­мую помехоустойчивость схемы синхронизации. При отсутствии цикловой синхронизации горит светодиод "ЦСНХ" на лицевой па­нели блока, а сигнал отсутствия синхронизации подается на схему выделения ЦС 4,6 кБод .для принудительной передачи на оконечную аппаратуру биимпульсного сигнала, соответствующего передаче "О" информационного сигнала. Одновременно соответст­вующий сигнал подается на пульт дистанционного управления и в блок управления.

В кодере (ДК) и УАС осуществляется восстановление сигна­лов, которые подаются на схему контроля выходных сигналов и на выход блока.

Блок управления ДАБ5-УП предназначен для контроля и про­верки моноблока, выбора заданного режима его работы. Он обеспечивает: местное и дистанционное включение и выключение моно­блока; преобразование постоянных команд в кратковременные для срабатывания поляризованных реле; выбор режимов работы моноблока; контроль работы моноблока, формирование сигналов имита­тора.

В состав блока управления ДАБ5-УП входят:

- устройство имитации сигналов ДАБ5-У11-1;

- устройство управления включением ДАБ5-УП-2;

- устройство контроля и автоматического резервирования ДАБ5-УП-3.

Блок питания ДАБ5-П работает от сети постоянного напряже­ния +273 + 1OВ и вырабатывает вторичные напряжения +5В; +6,ЗВ; +153.

На практике часто аппаратура группообразования ДАБ-5 используется только в режиме временного объединения (уплотнения) дискретных сигналов. В этом случае обратные сигналы сни-1 маются с выходов моноблока Б2 АВУР "Дискрет".

1.7.3 Аппаратура " Рубин - Н"

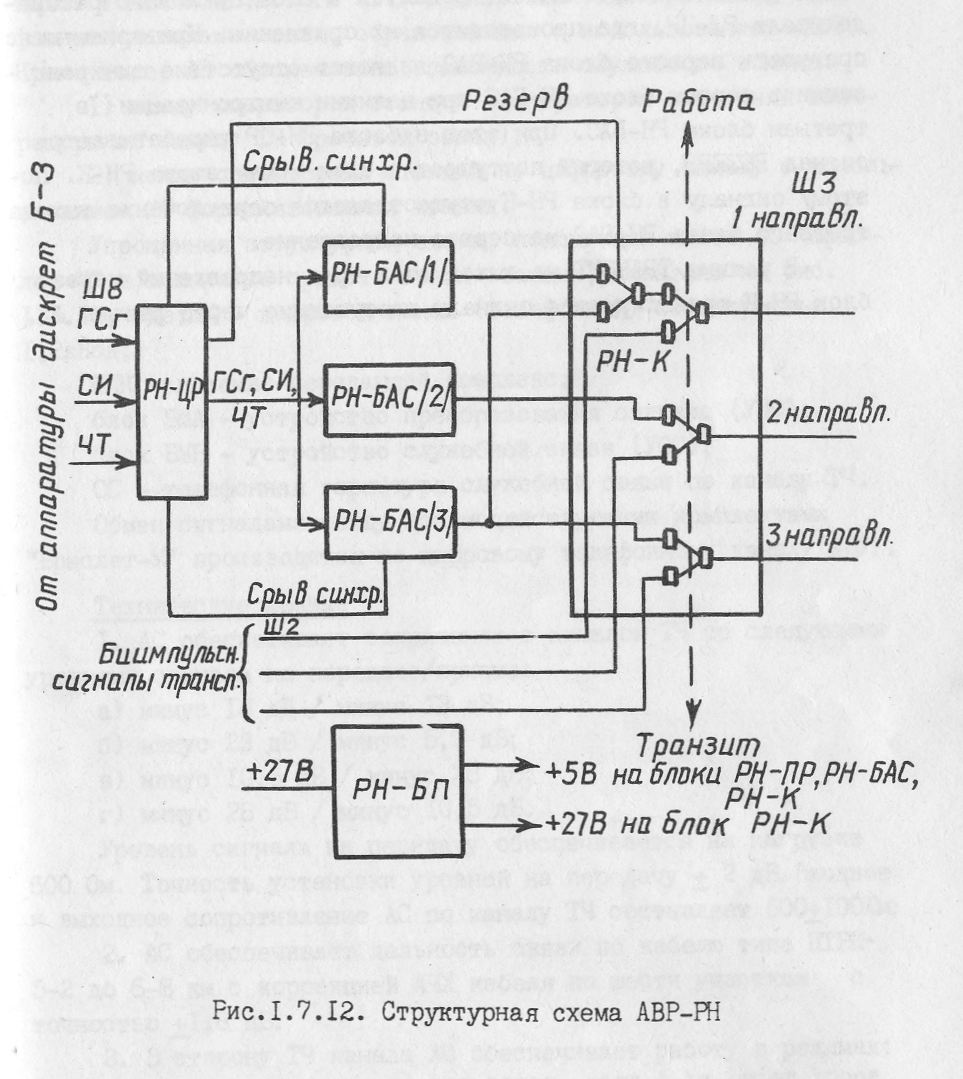

Аппаратура временного разуплотнения РУБИН-Н (АВР-РН) предназначена для временного разуплотнения группового сигнала поступающего от аппаратуры "Дискрет Б-3", восстановления асин­хронных информационных последовательностей (асинхронный вывод), уплотненных аппаратурой временного уплотнения методом "чисто­го окна" и передачи этих информационных последовательностей в линию связи в биимпульсном коде.

АВР-РН обеспечивает одновременное выделение из группово­го сигнала любых 3-х информационных последовательностей или любых 2-х последовательностей с автоматическим резервировани­ем одного абонентского оборудования.

Кроме того в АВР-РН предусмотрена возможность размноже­ния входных сигналов для параллельного включения нескольких комплектов аппаратуры РН с целью увеличения количества выделяемых из группового сигнала информационных последовательнос­тей.

Технические данные

1. АВР-РН обеспечивает разуплотнение группового сигнала поступающего от аппаратуры "Дискрет Б-3" со скоростями 480 , 240, 144 и 96 кБод, и выделяет из него синхронный сигнал с

"чистым окном" со скоростями 8,2,6 или 12кЕод (соответствующих асинхронным сигналам 4,8; 1,2; 5,2 и 10,4 кБод).

2. АВР-РН имеет 5 режимов работы, в которых обеспечивает выделение из синхронного сигнала с "чистым окном" соответствующего асинхронного сигнала согласно табл.1. Режимы 3 и 4 предназначены для взаимодействия с аппаратурой ДАБ-5.

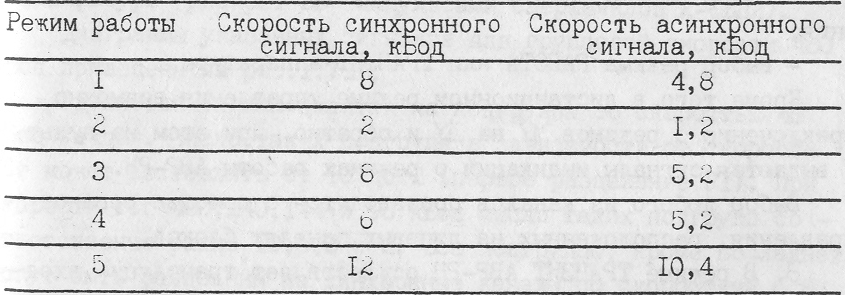

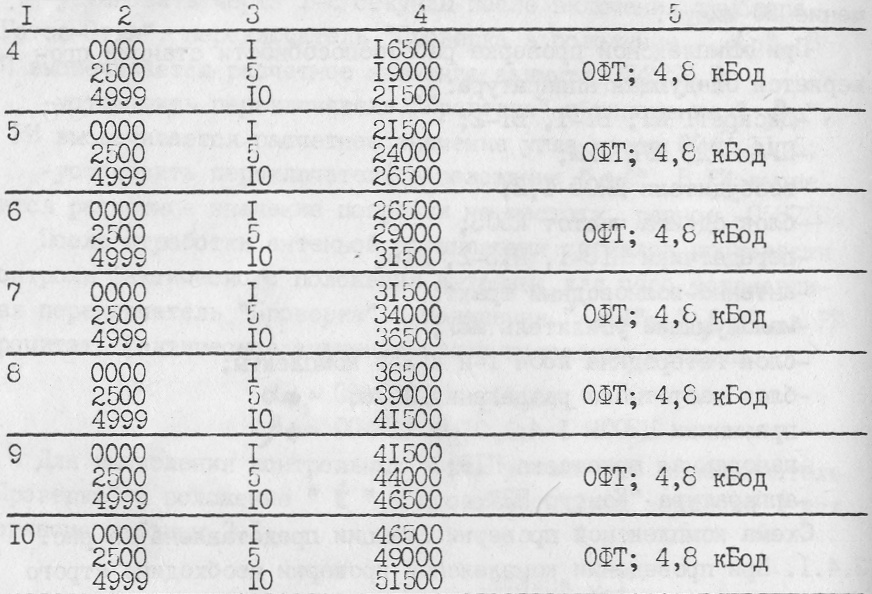

Таблица I

3. авр-рн обеспечивает преобразование выделенного асинхронного сигнала в биимпульсный код с относительной Фазовой манипуляцией.

4. АВР-РН в режиме работы без резерва обеспечивает одно­временное выделение 3-х информационных последовательностей. При этом автоматический контроль исправности и резервирования абонентского оборудования не производится.

5. АВР в режиме работы с резервированием обеспечивает одновременное выделение из группового сигнала любых 2-х информационных последовательностей. При этом производится автоматический контроль исправности абонентского оборудования первого направления и его автоматическое резервирование абонентским оборудованием третьего направления. Время перехода на резерв­ное абонентское оборудование не превышает 30 с.

и. Два комплекта АВР-РН в режиме работы со взаимным резервированием обеспечивают выделение из группового сигнала л_::бых 3-х информационных последовательностей. При этом произ­водится автоматический контроль исправности и автоматическое резервирование абонентского оборудования каждого направления. Время перехода на резерв не превышает 30с.

7. АВР-РН мо*.ет работать е режимах местного и дистанци­онного управления (:1/,ДУ). В режиме МУ управление работой АВР-РН осуществляется с помощью органов управления, располо­женных на лицевых панелях блоков. В режиме ДУ управление осу­ществляется с внешнего пульта управления.

Дистанционно или в местном режиме управления можно осу­ществлять:

- включение и отключение АВР-РН;

- выбор основного моноблока АВР-РН;

- выбор режима работы с резервированием и без резервиро­вания;

- выбор режима РАБОТА или TPAНЗИT аппаратуры.

Кроме того, в дистанционном режиме управления возможно переключение с режимов МУ на ДУ и обратно. При этом на пульт ДУ выдаются сигналы индикации о режимах работы АВР-РН.

Выбор любого из каналов производится с помощью органов управления, расположенных на лицевых панелях блоков.

8. В режиме ТРАНЗИТ АЗР-РН осуществляет трансляци входной биимпульсной информации с разъема 2 на разъем З.

9. АВР-РН обеспечивает выделение и восстановление исход ной синхронной информации, передаваемой с относительной фазо­вой манипуляцией.

10. Выходная асинхронная информация выдается по симмет­ричным линиям в биимпульсном коде с амплитудой + IB +20^ на нагрузке 150 0м с пульсациями не более 500мВ эфф.

П. Питание АВР-РН осуществляется напряжением +27 В в диапазоне +2,5В и -5В от указанного наминала. Потребляемый ток не превышает 1,5 А.

1^. Габариты изделия 31ох315х2*.0 мм.

13. Масса изделия не более 15 кг.

Состав аппаратуры временного разуплотнения

АЗР-РН выполнен в виде моноблока в состав которого вхо­дят:

- блок циклового распределителя РН-ЦР;

- три блока асинхронного сопряжения РН-БАС;

- блок питания РН-БП;

- блок коммутатора РН-К.

Принцип работы изделия

Структура группового сигнала. От моноблока БЗ аппаратуры "Декрет" по трем отдельным цепям на вход АВР-РН поступают следующие сигналы:

а) групповой сигнал (ЛСг) со скоростью 480,240,144 или 96 кБод;

б) тактовая частота (ЧТ), численное значение которой в кГц соответствует скорости группового сигнала в кБод;

в) синхроимпульсы (СИ) с частотой 10 кГц, предназначен­ные для цикловой синхронизации группового сигнала (называемые е аппаратуре "Дискрет-БЗ" импульсами сверхциклов 2-СВЦ2).

Диаграммы указанных сигналов для групповой скорости 4о0 '•'-од приведены на рис.1.7.10.

Групповой сигнал делится на подгруппы со скоростью 46 к"од каждая. Число таких подгрупп в зависимости от скорости ГСг мокет составлять от 10 до 2 (первое разделение PI). При скорости ГСг 480,240,144 и 98 кБод число таких подгрупп соответственно равно 10,5,3 и Все подгруппы, кроме последней, могут быть разделены на синхронные каналы со скоростями о,6 Или IL кБод. При этом количество каналов е подгруппе соответственно равно 8,8 или 2 (второе разделение Р2). Каналы со

скоростью о кБод могут делиться далее на а синхронных канала со скоростью равной 2 кБод (третье разделение РЗ).

Последняя подгруппа 48 кБод делится на 10 каналов со скоростью 4,8 кБод каждый.

Каналы с 1-го по 6-Й этой последней подгруппы делятся на каналы со скоростью 6,6 или 12 .кБод, число которых равно 6,4 или 3 соответственно, а 9-й и 10-й каналы используются для передачи служебной информации.

Принцип формирования и восстановления сигнала методом "чистого окна"

Групповой сигнал на передающей стороне формируется в ап­паратуре временного уплотнения ретранслятора. На вход этой аппаратуры поступают сигналы со скоростями манипуляции 1,2кБод 4,8кБод; 5,2кБод; 10,4кБод от множества независимых источни­ков. При этом поступающие сигналы являются асинхронными как относительно друг друга, так и тактовой частоты группового сигнала.

Для уплотнения асинхронных сигналов и создания ГСг при­менен метод "чистого окна", при котором асинхронные сигналы преобразуются в синхронные сигналы с более высокими скоростя­ми манипуляции: 1,2кБод преобразуется в 2кБод; 4,8кБод - в 8кБод; 5,2кБод - в 6 или 8 кБод; 10,4 кБод - в 12кБод. Прин­цип формирования и восстановления сигналов методом "чистого окна" показан на рис.1.7JX

На передающей стороне в аппаратуре временного уплотнения асинхронный сигнал а) стробируется импульсами синхронной пос­ледовательности б), частота следования которых превышает ско­рость асинхронного сигнала. На выходе элемента И, осуществляю­щего операцию логического умножения сигналов а) и б), получа­ется сигнал в), который объединяется вместе с другими сигналами в групповой сигнал), поступающий на передачу.

На приемной стороне в АВР-РН" производится разуплотнение группового сигнала с помощью синхронных последовательностей д), совпадающих с синхронными последовательностями б), исполь­зуемыми при создании ГСг г). Синхронная последовательность, соответствующая выбранному каналу, подается на синхровход (С-вход) Д-триггер, на Д-вход, которого поступает ГСг г). Уровень сигнал е) (высоки-" или низкий) на выходе Д-триггера повторяет уровень сигнала г) на Д-входе в момент поступления импульсов ц) на его С-вход. В подученном сигнале е) за счет избыточности по частоте стробирования) образуется "чистое окно" ж). "Чистое окно" - участки, на которые никогда не попа-1 дают фронты синхронного сигнала е). Это объясняется тем, что перемена знака синхронного сигнала е) может происходить тсль-1 ко при совпадении строб импульса б) с незаштрихованной зоной асинхронного сигнала а). При этом на длительности "чистого ок­на" уровень синхронного сигнала е) совпадает с уровнем асин­хронного сигнала а), т.е. опрашивая уровень сигнала е) на интервале "чистого окна", можно восстановить на приемной стороне исходный асинхронный сигнал а). Для этого, подав на Д-входа другого триггера сигнал е), а на С-вход импульсную последова­тельность),с выхода этого Д-триггера снимается сигнал и) , который соответствует исходному асинхронному сигналу а), за- 1 держанному на один такт. При этом как частота следования им- I пульсов з), так и частота следования "чистого окна" численно равна скорости манипуляции асинхронного сигнала а).

Структурная схема АВР-РН

На рис.1.7.12 представлена структурная схема АВР-РН. В режиме РАБОТА групповой сигнал ГСг, синхроимпульсы СИ и им -пульсы тактовой частоты ЧТ через блок циклового распределителя РН-ЦР поступают на три блока асинхронного сопряжения РН-БАС. В каждом блоке РН-БАС производится выделение из группо­вого сигнала асинхронных информационных последовательностей и преобразование их в биимпульсные сигналы, которые с выходов блоков РН-БАС поступают в блок коммутации РН-К.

В режиме работы без резервирования биимпульсные сигналы с каждого блока РН-БАС через замкнутые контакты коммутатора РН-К по трем направлениям выдаются к потребителю (например , в аппаратуру ДАБ-5).

3 режиме работы с частичным резервированием через замкну­тые контакты блока коммутации РН-К на выход первого и второго направления выдаются биимпульсные сигналы соответственно с первого и второго РН-БАС. Третий блок РН-БАС используется для резервирования первого блока РН-БАС. При этом для выделения из группового сигнала одной и той же информационной последо­вательности, оба блока РН-БАС устанавливаются для выделения одного и того же канала. В каждом блоке РН-БАС при нарушении

синхронизации Системы ФАПЧ относительно принимаемого сигнала

вырабатывается сигнал СРЫВ СИЧХР. Сигналы СРЫВ СИНХР от первого и третьего блоков РН-БАС подаются в блок циклового распре­делителя РН-ЦР, где производится их сравнение. Критерием неисправности первого блока РН-ЕАС является отсутствие синхронизации в первом блоке РН-БАС при наличии синхронизации в третьем блоке РН-БАС. При этом в блоке РН-ЦР вырабатывается сигнал РЕЗЕРВ, который поступает в блок коммутатора РН-К. По­этому сигналу в блоке РН-К осуществляется переключение выхода третьего блока РН-БАС на первое направление.

В режиме ТРАНЗИТ на выход всех трех направлений через блок РН-К транслируются сигналы поступающие через разъем ш2. 1.7.4. Аппаратура сопряжения "Браслет-М"

Аппаратура "Браслет-М" предназначена для сопряжения ка­налов тональной частоты (ТЧ) с цифровыми (дискретными) теле­фонными каналами связи, образованными с использованием АВУР . Кроме того, АС обеспечивает возможность служебного обмена:

1) между оператором станции и оператором оконечной аппа­ратуры по каналу ТЧ (речевой обмен);

2) между операторами станций по цифровому каналу с исполь­зованием 29 формализованных команд.

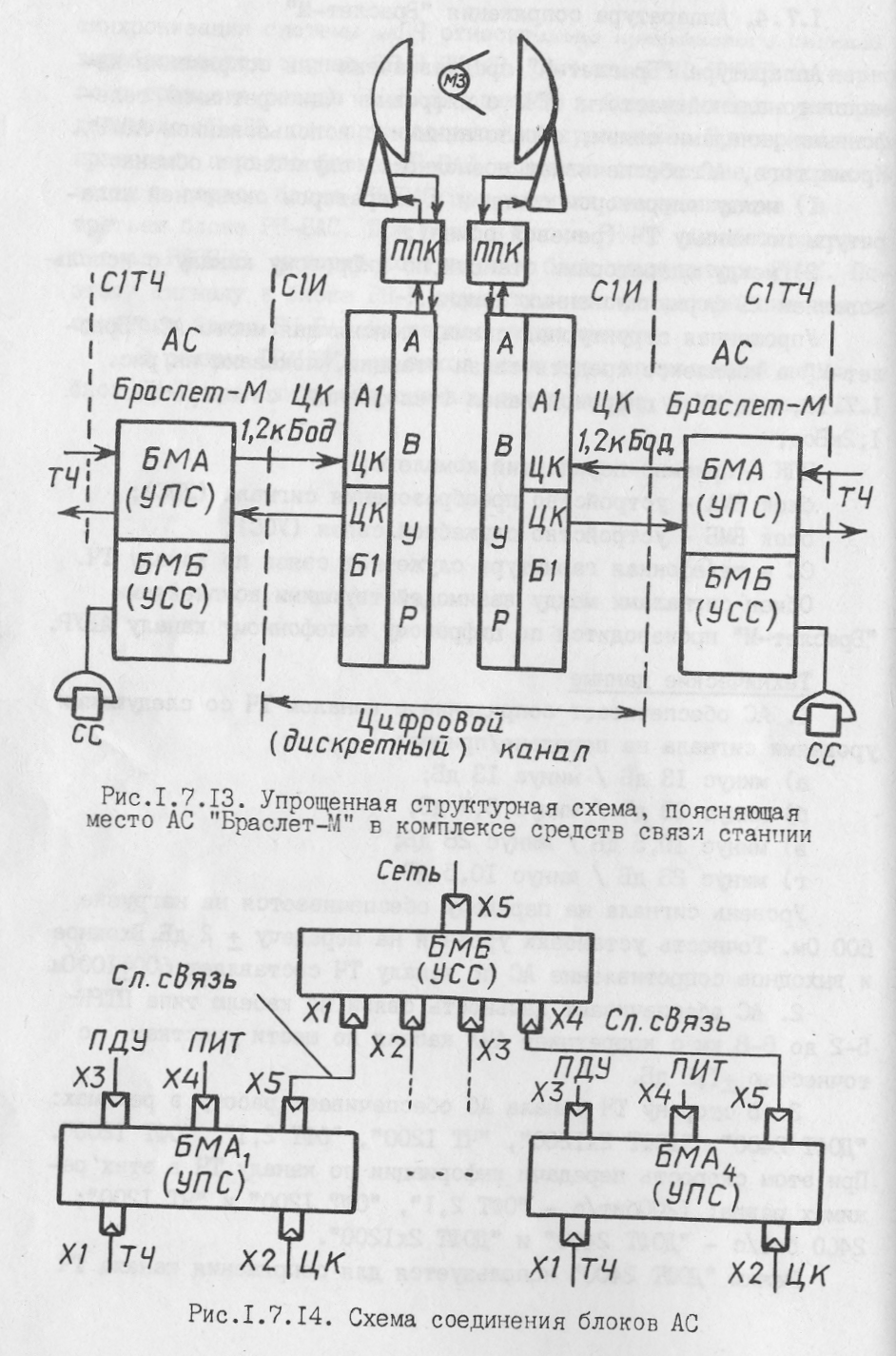

Упрощенная структурная схема, поясняющая место АС "Брас­лет-М" в комплексе средств связи станции, показана на рис. 1.7.13, где ЦК - цифровой канал (телефонный) со скоростью 1,2кБод;

ППК - приемно-передающий комплекс; блок БМА - устройство преобразования сигнала (УПС); блок БМБ - устройство служебной, связи (УСС); СС - телефонная гарнитура служебной связи по каналу ТЧ. Обмен сигналами между взаимодействующими комплектами "Браслет-М" производится по цифровому телефонному каналу АВУР.

Технические данные

1. АС обеспечивает сопряжение с каналом ТЧ со следующими уровнями сигнала на передаче/приеме:

а) минус 13 дБ / минус 13 дБ;

б) минус 23 дБ / минус 5,7 дБ;

в) минус 10,5 дБ / минус 28 дБ;

г) минус 28 дБ / минус 10,5 дБ.

Уровень сигнала на передачу обеспечивается на нагрузке 600 Ом. Точность установки уровней на передачу + 2 дБ. Входное и выходное сопротивление АС по каналу ТЧ составляет 600+100Ом.

2. АС обеспечивает дальность связи по кабелю типа ПТРК-5-2 до 6-8 км с коррекцией АЧХ кабеля по шести участкам с точностью +1,8 дБ.

3. В сторону ТЧ канала АС обеспечивает работу в режимах: "ДЖ 2400", "Д0ФГ 2x1200", "ЧТ 1200", "0£Г 2,1", "0ЯГ 1200". При этом скорость передачи информации по каналу ТЧ в этих ре­жимах равна: 1200бит/с - "0ФГ 2,Т", "0£Г 1200" и "ЧТ 1200"; 2400 бит/с - "Д0Ф1 2400" и "Д0ФГ 2x1200".

Режим "Д03Т 2400" используется для сопряжения канала ТЧ

с цифровым каналом со скоростью 2,4 кбит/с, полученному из двух ЦК (1-го и 3-го ТЛФ каналов моноблоков AI, Б1 АВУР) со скоростями 1,2 кбит/с каждый.

Режим "ДЖ 2x1200" используется для сопряжения канала ТЧ с двумя ЦК со скоростями передачи 1,2 кбит/с каждый. В этом режиме по каналу ТЧ передается одновременно информация от 2-х источников: телефонная информация (1200бит/с) и данные (1200 бит/с).

4. АС обеспечивает ведение по каналу ТЧ служебных перего­воров между оператором станции и оператором оконечной аппара­туры, а также передачу и прием тонального вызова с частотами 2,1 кГц (режим работы "0#Г 2,1"), 2,6кГц и 3,2кГц. Уровень сиг­нала тонального вызова на 4,34 дБ выше номинального уровня информационного сигнала. При приеме сигнала тонального вызова осуществляется включение световой и звуковой сигнализации в блоке БМБ.

5. АС в режиме "0&£ 2,1" обеспечивает:

а) ретрансляцию в цифровой канал сигнала "Запрос пуска" (автоматическая команда I) при поступлении его из канала ТЧ с уровнем ниже номинального уровня не менее чем на 16 дБ(1,85Нгй

б) ретрансляцию из цифрового канала в канал ТЧ сигнала "Запрос пуска" (автоматическая команда I) с уровнем ниже номи­нального уровня на 4,34 +2дБ.

Сигнал "Запрос пуска" необходим для начальной синхрони­зации работы оконечной аппаратуры, обеспечивающей речевой об­мен по цифровому телефонному каналу со скоростью 1200бит/с.

6. АС в случае снижения в канале ТЧ уровня сигнала на 18+ЗдБ от номинальных уровней - минус 13дБ, минус 5,7дБ и ми­нус 10,5 дБ и на 18+6 дБ для уровня входного сигнала минус 28 дБ обеспечивает:

а) в режиме работы "ОФГ 2,1" формирование и передачу в цифровой канал команды "неисправность ТЧ" (автоматическая ко­манда 2);

б) в других режимах формирование и передачу в цифровой канал логического "О".

7. АС при преме из цифрового канала служебной команды "Неисправность ТЧ" (автоматическая команда 2) обеспечивает прекращение ретрансляции информации из цифрового канала в ка­нал ТЧ на время действия команды, но не менее, чем на 8,6+1с.

8. 8 режиме работы "ОФГ 2,1" в канал ТЧ обеспечивается передача пилот-сигналов 1кГц и 3 кГц несущей частоте 2кГц. В режиме "ЧТ 1200" частота "нажатия" 1300Гц, частота "отжатия" 2100Гц без разрыва фазы. В остальных режимах используется стандартная несущая частота 1,8 кГц.

9. В режиме работы "OФT 2,1" при снижении амплитуды сиг­нала по стыку С1И до величины 25 - 100 или до величины 3-IB для стыка 02 в АС осуществляется отключение ТЧ канала на вре­мя снижения уровня сигнала, но не менее, чем на 8,6+1с. для других режимов работы аппаратуры в канал ТЧ транслируется сигнал "Неисправность ДК" на все время снижения уровня сигна­ла, где ДК - дискретный (цифровой) канал.

10. АС обеспечивает прием и передачу 29 формализованных команд и сигнала "Вызов" по цифровому каналу, а также их отображение на световом табло БМБ. Кроме того, при приеме сигнала "Вызов" включается звуковая сигнализация.

11. В режиме "Контроль" в АС обеспечивается подключение датчика испытательных сигналов (ДИС) и анализатора испытательного сигнала (АИС) к цифровому и ТЧ каналам.

12. АС обеспечивает возможность оперативного подключения выхода на вход со стороны цифрового и ТЧ каналов.

13. Устройство служебной связи (блок БМБ) обеспечивает совместную работу с четырьмя блоками БМБ, один из которых яв­ляется резервным.

Схема соединения блоков АС показана на рис.1.7.1Ц.

14. Время автономной проверки исправности функционирова­ния АС в заданном режиме составляет не более 4 мин.

15. Время готовности аппаратуры к работе не превышает 5 мин.

В состав аппаратуры сопряжения стационарных станций кро­ме блоков БМА и БМБ могут входить блоки БМВ - коммутаторы ка­налов. При этом к одному блоку БМВ может подключаться до 16 блоков БМА, а к блоку БМБ - до 4-х блоков БМВ. Таким образом, при использовании 4-х коммутаторов БМВ устройство служебной связи БМБ может обслуживать до 64 блоков БМА.

Па практике блок БМА аппаратуры "Браслет-М" включается в цепь вокодерного канала телефонной связи: ТА Н171Д(AT303I)— РНУ AT300IM — Ш — УПС АТ30021Й — КТЧ/^Л — БМА — АБУР/UK.

1.7.5. КОШРНС АППАРАТУРЫ ОБМЕНА-30РЕВИЗОВАННЫМИ СЛУЖЕБНЫМИ ШМАНДАМИ "КОНТУР-ДЗ"

Комплекс аппаратуры "Контур-П3^п предназначен для обеспече­ния формализованной служебной связи между операторами централь­ной, узловых и периферийных станций сети, ввода и передачи контрольных данных о состоянии станции, документирования пе­редаваемой и принимаемой служебной информации.

Комплекс состоит из аппаратуры обмена формализованными служебными командами "Контур-112", блока контроля состояния станции KП-8 и устройства документирования служебной информа­ции "Штиль" (спецпоставка).

Блок KI1-6 обеспечивает ручной или автоматический контроль состояния элементов станции .от 16 датчиков) и индикацию ре­зультатов контроля.

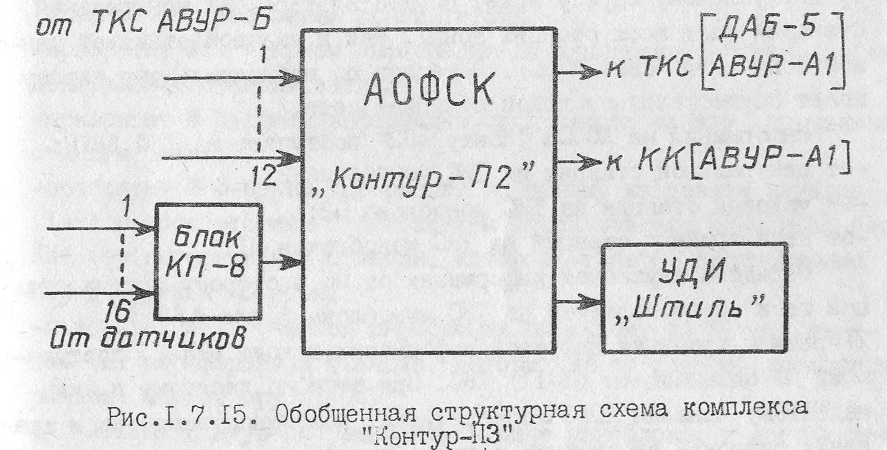

Обобщенная структурная схема комплекса приведена на рис.

1.7.15.

Аппаратура обмена формализованными служебными командами »АОФСЮ "Контур-П2" предназначена для:

-двухстороннего обмена формализованными командами между опе­раторами станций;

-циркулярной и избирательной передачи (приема) формализован­ных команд в процесс* обмена "служебной информацией;

-передачи контрольных данных информации с техническом состоянии элементов станции по контрольному каналу АВУР; -автоматического приема, хранения и отображения информации об исходных данных для проведения сеансов связи.

Служебная связь посредством АОФСК осуществляется по те­леграфным каналам служебной связи (TKC) АВУР.

АОФСК "Контур-П2" обеспечивает:

1)ведение служебных переговоров с помощью переговорных таб­лиц путем обмена формализованными командами.

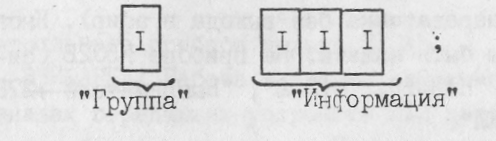

Для обеспечения служебных переговоров в АОЗОК имеется тр трехзначных адреса, играющих роль позывных станций сети. При этом два адреса являются циркулярными, а третий-избирательным vиндивидуальным) для каждой станции. Первый циркулярный адрес общий для всех узловых и периферийных станций, входящих в сет Второй циркулярный адрес-общий только для станций одной зоны (узловой станции и ряда периферийных станций (ПС), входящих в данную зону). Передача по первому циркулярному адресу осуще­ствляется только, центральной станцией сети. Передача по второму циркулярному адресу может осуществляться как центральной станцией (для всех станций зоны), так и узловой станцией дан­ной зоны (для "своих" ПС). Передача по избирательному адресу может осуществляться любой станцией сети.

Информация на АОЗЮК "Контур-П2" поступает из ТИС АВУР: -от центральной станции из ТКС моноблока БЗ; -от узловой станции из ТКС моноблока Б2; -от периферийных станций из ТКС моноблоков Б1.

Передача служебной информации от ПС в сторону других стан­ций сети осуществляется по ТКС моноблока А1или ДАБ-5;

2)прием и хранение цифровой информации в коде МТК—2, поступа­ющей по одиннадцати (I—II) ТКС. При этом по десятому и один­надцатому каналам АОЗСК обеспечивает возможность приема и хра­нения цифровой информации в помехоустойчивом коде, а по две­надцатому каналу - прием и хранение цифровой информации (ис­ходных данных). Скорость манипуляции сигналов в одиннадцати приемных каналах АОЗСК составляет 46-52 Бод, а в двенадцатом канале информация должна поступать синхронным образом со скоростью манипуляции от 20 до 50 Бод}

3)набор и хранение информации с внешнего наборного устрой­стваj

4)передачу информации кодом МТК-2 или помехоустойчивым кодом от А03СК по ТКС, организуемому с использованием АВУР (моно­блок AI) или •

5)непрерывную передачу контрольных данных от датчиков по кон­трольному каналу (КК) АВУРJ

6)выдачу принимаемой по одиннадцати каналам информации на внешний наборный пульт в двоично-десятичном коде.

При ведении служебных переговоров АОФСК позволяет осу­ществлять:

а)передачу любой двухзначной цифровой команды вскрытия входов устройства служебной связи (УСС) и прием любых двухзначных цифровых команд, которые являются подписью УСС; б)передачу любой трехзначной цифровой команды "Адрес К" (цир­кулярного или индивидуального позывных станций, входящих в сеть связи);

в)передачу любой трехзначной цифровой команды (информационной кодовой комбинации);

г)прием до 9 групп трехзначных цифровых команд по одиннадцати

каналам со следующими приоритетами:

-приоритет № I - прием информации по одиннадцатому каналу (от центральной станции сети);

-приоритет № 2-прием информации по десятому каналу (от узловой станции сети);

-приоритет № 3-прием информации по одному из девяти каналов \. 1-9) в соответствии с положением переключателя ПРИОРИТЕТ блока КП4 (от периферийной станции, которой отдается предпочтение перед другими ПС зоны);

-приоритет № 4 -прием информации по одному из девяти кана­лов ют периферийной станции, информация от которой поступила раньше, чем от других ПС).

АОЗСК "Контур-П2" выполнен в виде моноблока, в состав ко­торого входят 7 блоков (КП1-К1Г7).

При выключении основного источника питания напряжением 27В, но при поданном гарантийном питании напряжением 12 В гарант., АОФСК обеспечивает хранение трех собственных адре­сов и информации исходных данных. Потребление по цепи 12 В гарант, в этом случае не превышает 0,3 А.

2. СИСТЕМА ЭЛЕКТРОПИТАНИЯ И ЭЛЕКТРООБОРУДОВАНИЕ СТАНЦИИ

2.1. Назначение, состав и характеристика системы электропитания

Система электропитания станции предназначена для электро­снабжения аппаратуры станции трехфазным напряжением 220 В +- 5% частотой 50+-1 Гц от внешнего источника электроэнергии или от автономного источника питания (агрегат АБ-&), его преоб­разования и питания аппаратуры напряжением 27 В, 30 В, 12 В, 9 В, б В, 5 В, а также для создания нормальных условий для работы обслуживающего персонала.

Система электропитания станции состоит из:

-устройств первичного питания - электроагрегатов бензоэлектрических АБ-8-Т/230/М (2 комплекта);

-кабелей внешних соединений, принадлежностей защитного зазем­ления и защитного отключающего устройства, грозозащиты;

-электрооборудования, распределителя (прибора Н502Б), стаби­лизатора СТС-Ю/0,5С;

-элементов вторичного питания (блоков Н15БШ, Н15БП2).

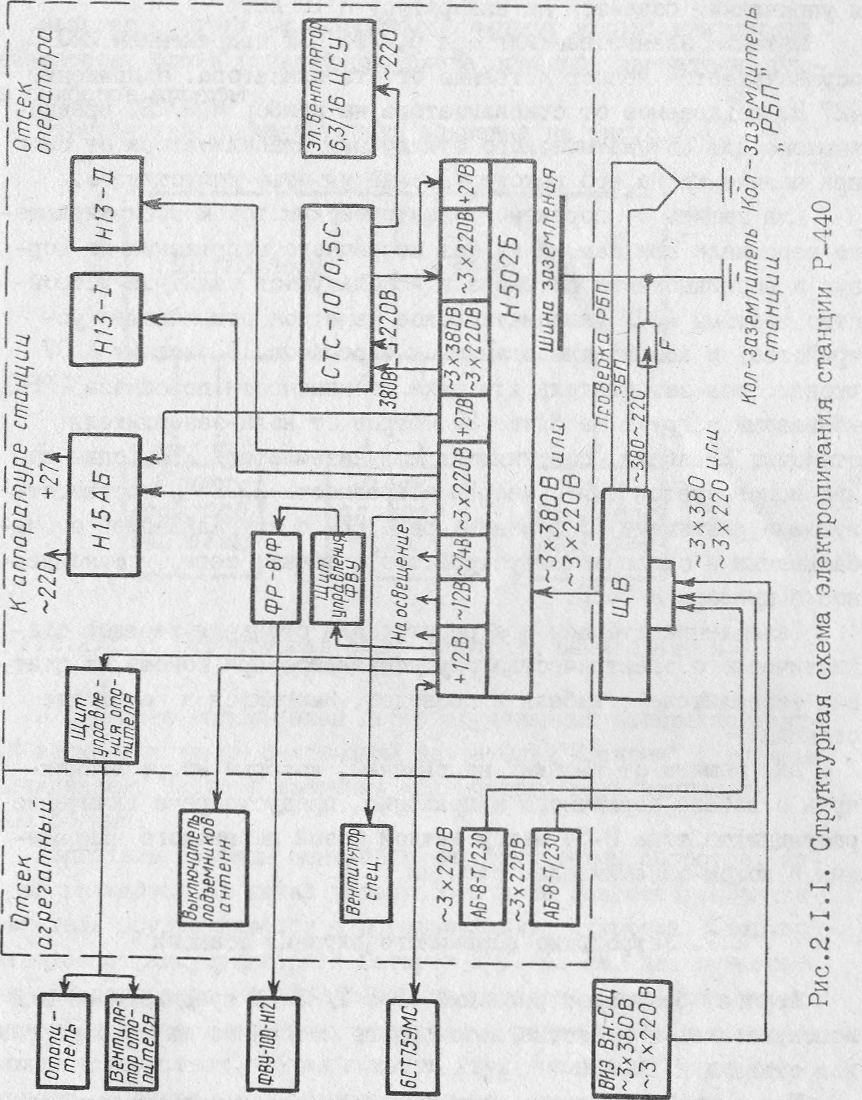

Структурная схема электропитания станции показана на рис. 2.I.I.

В качестве первичного источника электроэнергии предусмот­рено использование трехфазного напряжения 380 или 220 вольт. Для этой цели возможно подключение станции к внешнему источ­нику электроэнергии (ВИЗ) напряжением 380 или 220 вольт или же к бензоэлектрическому агрегату АБ-8-Т/230, обеспечивающе­му напряжение 220 В. .

Первичное напряжение с помощью штатного кабеля подается через щиток ввода СщВ) на прибор Н-502Б, откуда оно поступает на стабилизатор СТС-Ю/0,5С. Стабилизированное напряжение 220 В от стабилизатора поступает обратно в прибор Н-502Б и распределяется для питания аппаратуры Н 15АБ, Н 13—I, Н 13-II и специального вентилятора. Кроме того в приборе распреде­ления электроэнергии Н 502 Б стабилизированное переменное на­пряжение 220 В преобразуется в постоянное напряжение 12 В и распределяется для подзарядки аккумулятора б СТ 75, на выклю чатель подъемников антенны, через щит управления отопителя-на отопитель и вентилятор ото""^«ля, а также через щит управления ФВУ и фильтр ФР-81Ф - на фильтровентиляционную установ­ку (ФВУ). Постоянное напряжение 27 В для цепей сигнализации и управления подается на аппаратуру Н 15 АБ.

Питание электровентилятора 6,3/16 ЦСУ напряжением 220 В осуществляется непосредственно от стабилизатора. Напряжение +27 В, подаваемое от стабилизатора на прибор Н 502Б, предна­значено для автоматического отключения стабилизатора от сети при появлении на его выходе напряжения выше допустимого.

Для защиты от поражения электрическим током обслуживающе­го персонала при замыкании фаз первичного напряжения на кор­пус и возникновении потенциала используются защитное устрой­ство системы АЗОУ (автоматическое защитное отключающее ус­тройство) и заземление станции и агрегатов. В систему АЗОУ входят: кол-заземлитель для реле безопасности персонала (РБП), вбиваемый в грунт не ближе 20 метров от кола-заземлителя станции; 2 кабеля, соединяющих кол-заземлитель РБП (один из них используется для проверки исправности АЗОУ) с соответст­вующими разъемами кБ станции; реле РБП с сигнализацией о сра­батывании и отключающее устройство автомата сети, установлен­ное в приборе Н 502Б.

Заземление станции и агрегатов для отекания зарядов ста­тистического электричества осуществляется при помощи их штат­ных заземлителей, кабеля и проводов, имеющихся в комплекте станции.

Для защиты от высоких напряжений, которые могут возник­нуть в кабеле первичного напряжения, предусмотрено включение разрядников типа Р-34 между каждой фазой первичного напряже­ния и колом-заземлителем станции.

2.2. Устройство первичного питания станции

Агрегат бензоэлектрический АБ-6-Т/230/М предназначен для использования в качестве автономного источника электроэнергии для станции Н 10 АБ.

Условное обозначение типа агрегата расшифровывается сле­дующим образом:

АБ - агрегат бензоэлектрический;

Ь - мощность, КВт;

Т - трехфазный ток;

230 - линейное напряжение;

М - указывает, что в агрегате установлен двигатель типа "Москвич".

Агрегат состоит из следующих основных узлов: двигателя, генератора, блока аппаратуры, блока приборов двигателя, бло­ка приборов агрегата.

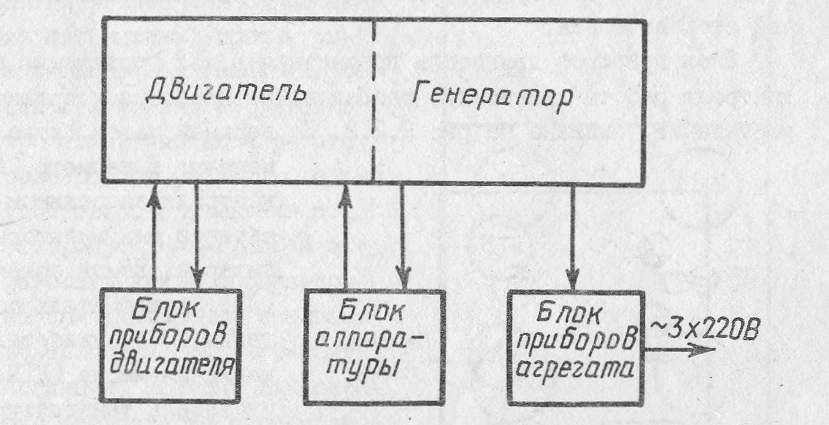

Рис.2.2.1. Структурная схема агрегата бензоэлектрического АБ-8-Т/230А1

В агрегате использован переоборудованный четырехконтакт­ный верхнеклапанный бензиновый двигатель "Москвич" с водяным охлаждением. Частота вращения коленчатого вала двигателя 3000 об/мин.

Двигатель снабжен центробежным регулятором оборотов, ко­торый вращается от шкива коленчатого вала двигателя. Запуск двигателя осуществляется с помощью электростартера. Стартер питается от аккумуляторной батареи 6 СТ 45 ЭМ. Для ручного запуска двигателя имеется заводная рукоятка. Для возможности запуска двигателя в зимних условиях агрегат снабжен подогре­вающим устройством. Общая емкость двух топливных баков сос­тавляет 32 литра, что обеспечивает непрерывную работу агрега­та при номинальной нагрузке в течение 4 часов.

Двигатель приводит во вращение трехфазный синхронный ге­нератор. Двигатель и генератор при помощи соединительного Фланца образуют единый блок, укрепленный болтами на опорах рамы агрегата. Опоры соединены с рамой через резиновые амор­тизаторы.

В блоке аппаратуры размещена аппаратура управления, регулирования и защиты электрической части агрегата, а также ус­тройство для подзарядки стартерного аккумулятора. В блоке ап­паратуры имеются следующие органы управления: кнопка возбуж­дения, ручка реостата регулировки напряжения и ручка регули­ровки степени компаундирования, которые расположены на перед ней стороне блока.

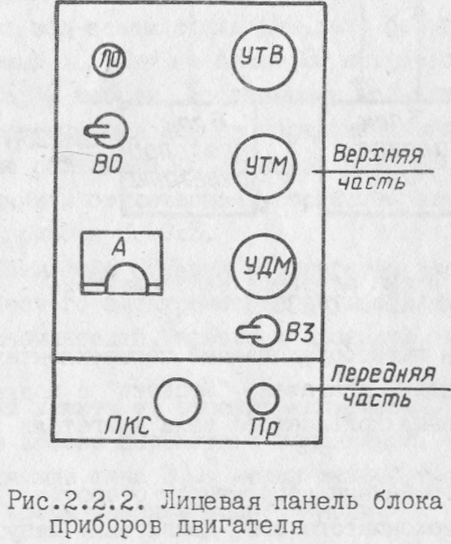

Блок приборов двигателя предназначен для управления и контроля работы двигателя; расположение приборов и органов управления показано на рис.2.2.2. На верхней части блока раз

мешены: амперметр (А)дл контроля за режимом под зарядки аккумуляторной батареи, лампа освещени (ЛО), выключатель осве­щения (ВО), указатель давления масла СУДЫ), указатель температуры воды СУТВ), выключатель замыкания двигателя (ВЗ На передней части разме­щены пусковая кнопка стартера (ПКС) и предохранитель.

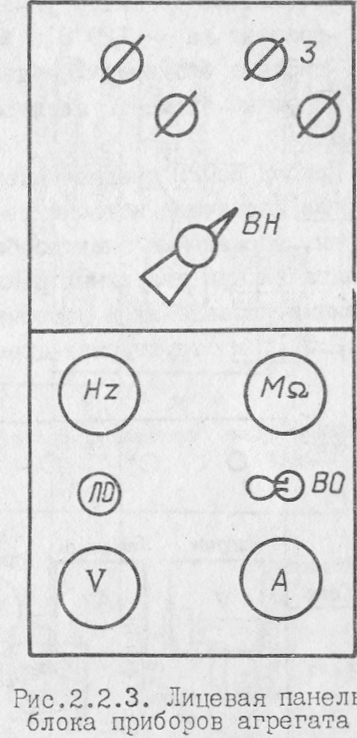

Блок приборов агре­гата предназначен для контроля выходных пара метров генератора и включения нагрузки к агрегату, расположение приборов и орга­нов управления показано на рис.2.2.3. На блоке размещены: перметр (А), вольтметр С V ), частотомер (Hz), индикатор контроля состояния изоляции выходных цепей (Ма), которые пред­назначены для измерения выходных параметров генератора, а также лампа освещения (ЛО) с выключателем (ВО), выключатель нагрузки (ВН), панель с выходными зажимами (3).

Охлаждение генератора и блока аппаратуры осуществляется вентилятором, укрепленным на валу генератора. Система охлаждения двигателя-жидкостная с принудительной циркуляцией от центробежного насоса. К ступице насоса крепится вентилятор, осу­ществляющий охлаждение водяного радиатора двигателя.

Агрегаты бензоэлектрические размещены в специальном отсеке кузова автомашины. Органы уп­равления агрегата (запуск и ос­тановка двигателя, управление электрической частью агрегата, контроль работы узлов) выведены для удобства обслуживания на одну сторону. АБ-8-Т/230/М мо­жет работать как в агрегатном отсеке при включенном специаль­ном вентиляторе, так и вне ку­зова станции. Поэтому для пере­мещения агрегата из отсека на грунт и наоборот на кузове стан­ции оборудованы специальная ра­ма спуска и приспособления, ко­торые позволяют обслуживающему

персоналу легко производить операции выгрузки и погрузки аг­регата.

2.3. Электрооборудование станции

В состав электрооборудования НЮАБ входят следующие эле­менты:

-прибор Н502Б; -стабилизатор СТС-IO/0,5 С;

-лампы освещения внутри кузова на 12 и 24 вольта, лампа освещение щита вводного;

-выключатель освещения агрегатного отсека;

-переключатели цепи светоблокировки -аккумуляторная батарея 6 СТ 75 ЭМС с выключателем;

-вентилятор специальный

-фильтровентиляционная установка ФВУА;

-отопитель со щитом управления и вытяжным вентилятором; -розетки на ^ 220 В и *С 12 В; -система блокировки подъема и опускания антенны. Основные элементы электрооборудования показаны на рис. 2.1.1.

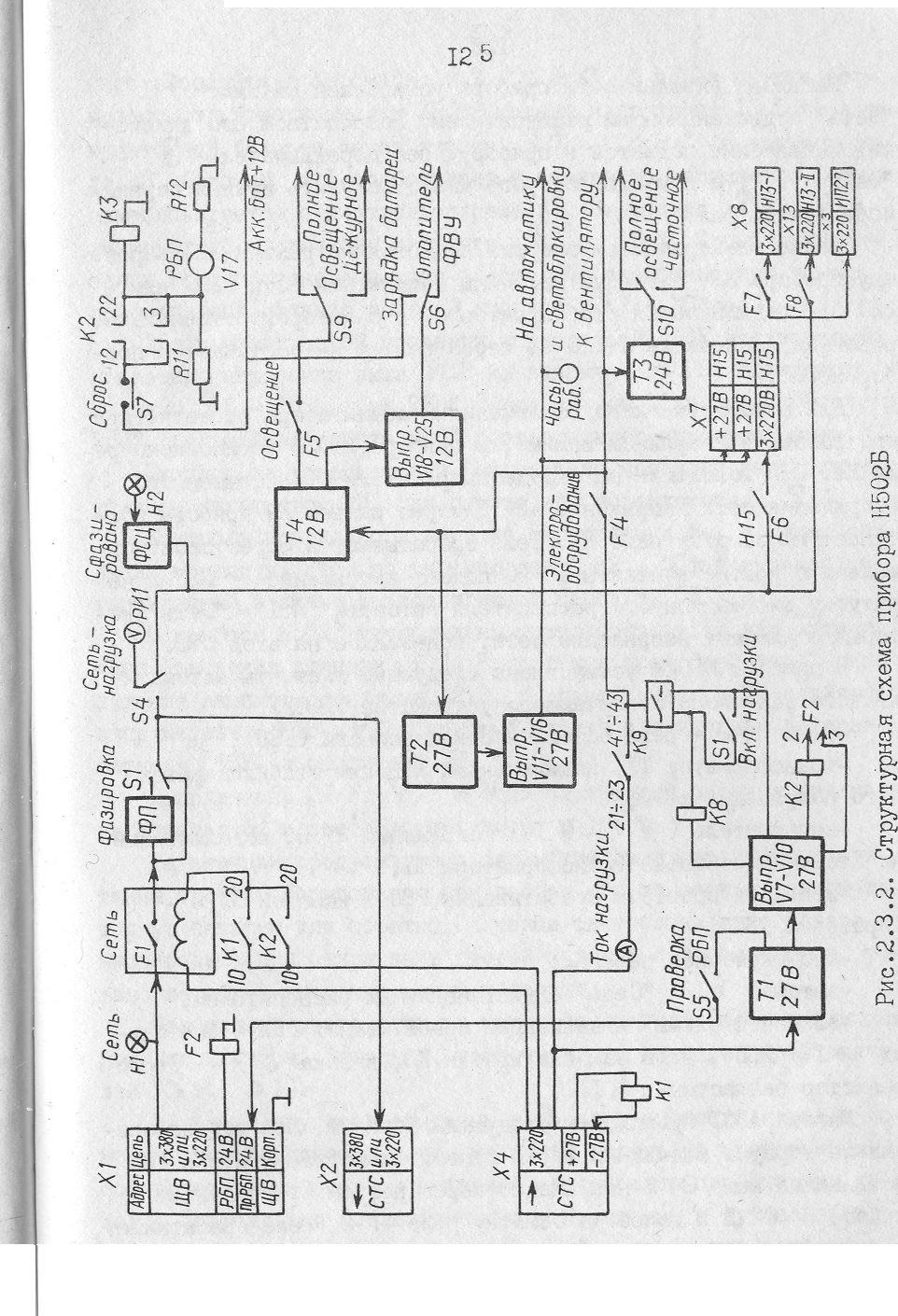

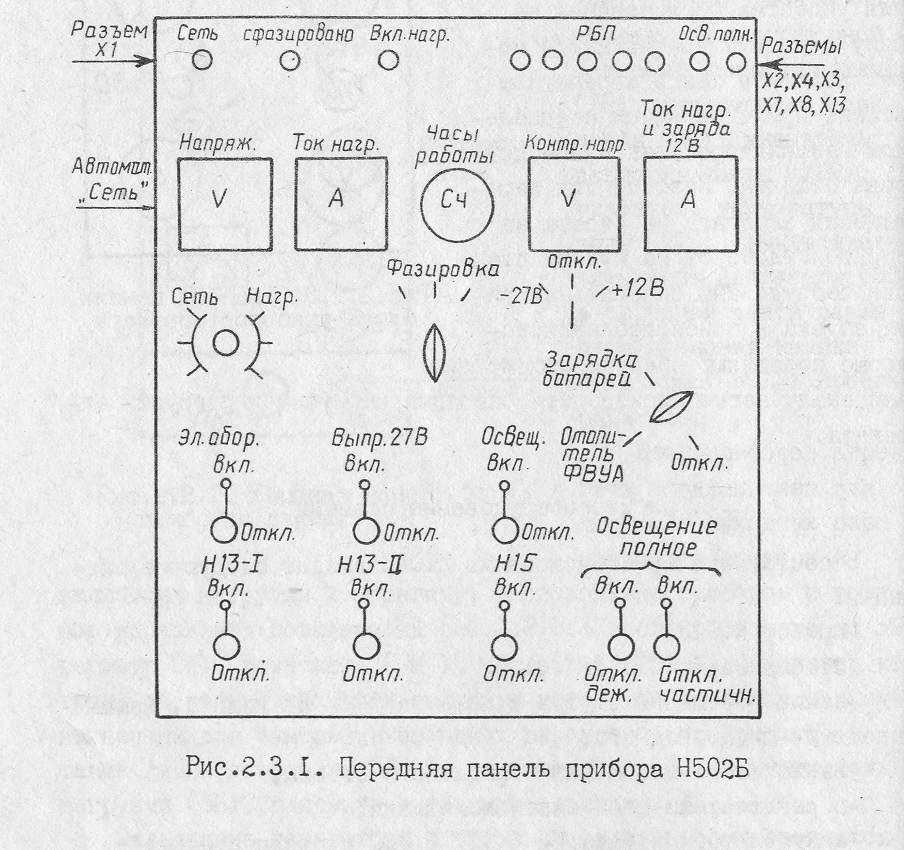

Прибор Н502Б предназначен для распределения электрической энергии первичных источников между отдельными приборами аппа­ратуры, управления электрооборудованием и защиты цепей элек­тропитания при аварийных режимах. Передняя панель прибора с органами управления и измерительными приборами показана на рис.2.3.I, а структурная схема прибора - на рис.2.3.2.

-гнезда для подключения контрольных приборов;

-лампочка с зеленой линзой, сигнализирующая о наличии входного напряжения;

-лампочка с красной линзой, сигнализирующая о срабатыва­нии цепи сигнализации;

-блок сигнализации. На панели находятся три блока управ­ления с выведенными резисторами для регулирования уставок номинальных выходных напряжений трех фаз - "Уставки напряже­ния".

Стабилизатор относится к бесконтактным плавно регулирую­щим стабилизатора напряжения и представляет собой замкнутую систему автоматического регулирования.

Структурная схема стабилизатора показана на рис.2.3.4. Пунктирной линией обведены узлы, конструктивно объединенные в блок управления.

Исполнительным элементом стабилизатора является трехфаз­ный автотрансформатор, регулируемый перераспределителем нап­ряжения (АТРПН). АТРПН представляет собой два последовательно соединенных в звезду трехфазных автотрансформатора оС и р , расположенных на магнитопроводах, имеющих общее ярмо. Авто­трансформаторы <t\ и имеют различные коэффициенты трансфор­мации и образуют регулятор, работающий на принципе перерас­пределения напряжения между обмотками стержней с£ и пе­рераспределение напряжения осуществляется путем локального подмагничивания стержней о( и J5 , каждый из которых разде­лен на две части. На полустержнях внутри основных обмоток переменного тока располагаются обмотки подмагничивания, сое­диняемые последовательно и встречно для наводимых в них ЭДС основной частоты.

При повышении напряжения сети выше номинального на об­мотки подмагничивания стержня р подается напряжение, стер­жень jft насыщается - в таком случае напряжение на его рабо­чих обмотках практически отсутствует из-за малой магнитной проницаемости по сравнению с ненасыщенным стержнем (К • Такга образом в работе участвуют рабочие обмотки стержня о( , отно­шение числа вигков вторичной к первичной обмотке которого меньше I, т.е. автотрансформатор-понижающий. При понижении напряжения сети от номинального напряжение подается на об­мотки подмагничивания стержня » соответственно в работе участвуют рабочие обмотки стержня , отношение числа витков вторичной к первичной обмотке которого больше I. В этом слу­чае автотрансформатор работает как повышающий. Управляющий сигнал, поступающий на АТРПН, в зависимости от изменения вход­ного напряжения регулируется системами измерения (ИС) и сис­темами сравнения (СС).

С выхода АТРПН линейные напряжения параллельно с нагруз­кой подаются на измерительные системы (ИС) фаз А,В,С соответ­ственно, где они преобразуются и поступают в системы сравне­ния CCI. В них преобразованные напряжения сравниваются с опор­ным, в результате образуются управляющие сигналы, длительность которых пропорциональна отклонению выходного (а, следователь­но, и входного) напряжения от номинального значения. Эти сиг­налы усиливаются предварительными усилителями постоянного то­ка, затем поступают на входы линейных корректоров (Ж), кото­рые имеют межфазные связи и корректируют их длительность.

Выход ЛК подключен к формирователю напряжений (ФН), обес­печивающему согласованную работу двух Л и $ формировате­лей управляющих импульсов (ФИ). Управляющие импульсы подаются на тиристорные регуляторы (TP). При открытии тиристоров ток подается в органы управления АТРПН, обеспечивающие его работу в качестве понижающего трансформатора. При открытии тиристоров JJ получают питание те органы АТРПН, которые обес­печивают его работу как повышающего трансформатора. Изменение длительности интервалов трансформации происходит в пределах положительного полупериода. Интервалы времени работы АТРПН в качестве повышающего или понижающего трансформатора зависят от величины входного напряжения. Эта зависимость используется для поддержания стабильности выходного напряжения. Для подав­ления радиопомех на входе и выходе стабилизатора имеются филь­тры, состоящие из конденсаторов.

В стабилизаторе предусмотрена система сигнализации, сра­батывающая при повышении выходного напряжения (выше Ь% от но­минального) сверх установленной величины. Она состоит из сис­темы сравнения СС2, усилителя постоянного тока (УПТс), тиристорного регулятора (ТРс) и уставки сигнализатора (резистор), позволяющий изменять величину напряжения, при котором сраба­тывает сигнализатор в пределах 5*15%. С выхода ТРс напряжение 27 В поступает на лампочку, сигнализирующую о срабатывании

цепи сигнализации и на прибор НЬ02Б, который прекращает пода­чу электроэнергии на вход СТС.

С помощью уставок напряжения каждой фазы можно изменять величину стабилизированного напряжения до L% от номинального значения.

2.4. Элементы вторичного питания

В состав элементов вторичного питания входят блоки Н15БШ и Н15ВД2. Они предназначены для преобразования первичного пос­тоянного напряжения 27 В в постоянные напряжения -12 В, +5 Б, +9 В, +12 В, +6 б и +30 В.

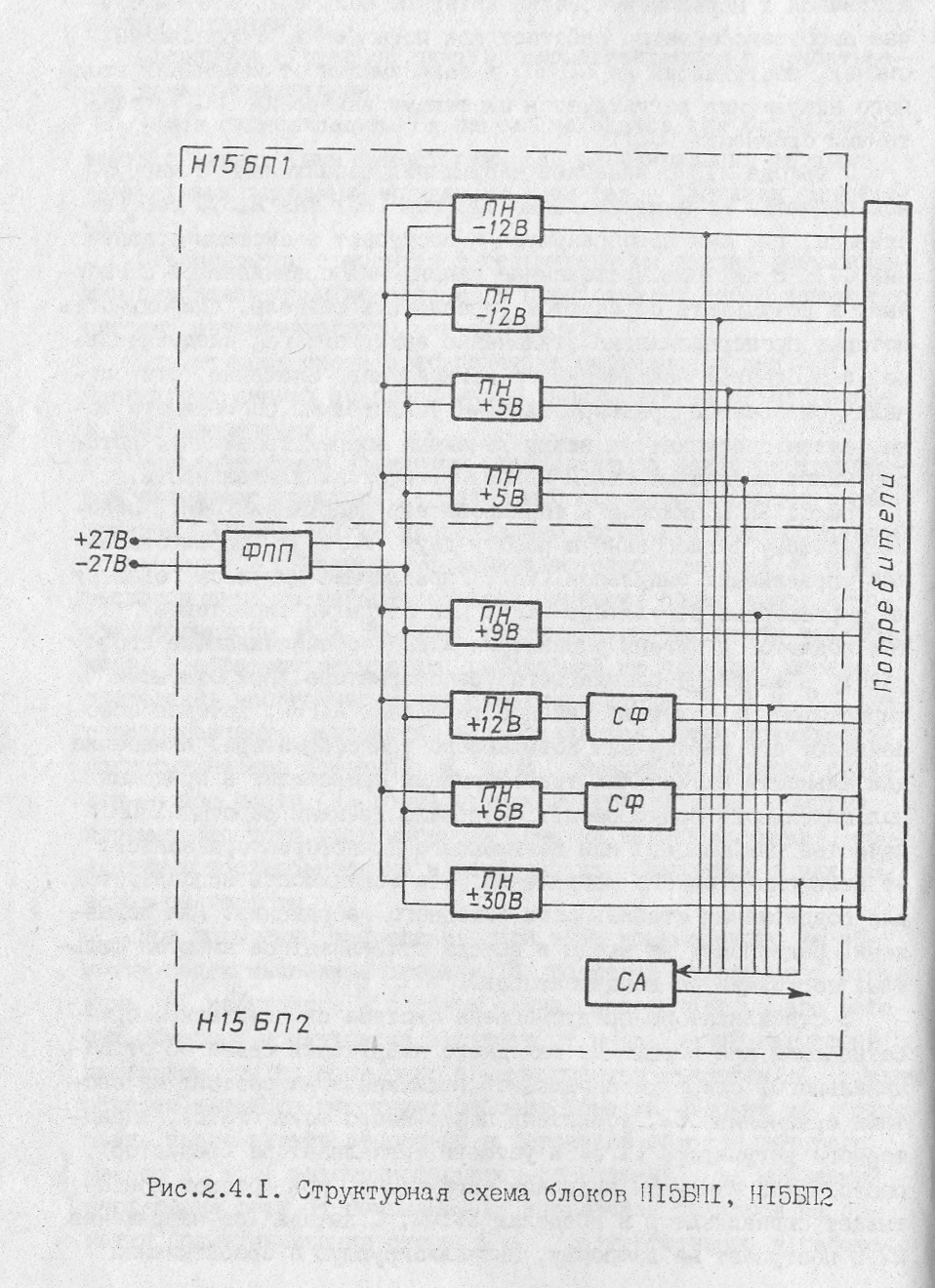

Структурная схема блоков Н1ЬБП1, К1ЬБП2 показана на рис. 2.4.1.

Данные блоки включают:

-о преобразователей напряжения (ПН), назначением которых является преобразование напряжения первичной сети 27Б в за­данный ряд напряжений;

-фильтр промышленных помех (ФПП), предназначенный для ос­лабления радиопомех, вносимых в первичную сеть блоками при работе;

-два сглаживающих фильтра (СФ), предназначенные для сгла­живания пульсаций выходных напряжений преобразователей до за­данного уровня;

-схему анализа (СА), предназначенную для слежения за на­личием всех выходных напряжений и выдачи сигнала неисправнос­ти в случае пропадания напряжения на выходе любого блока.

Схема работает следующим образом. Постоянное напряжение 27В с разъема XI блока Н1оБП2 поступает на вход ФПП, состоя­щего из дросселей и конденсаторов. Выходное напряжение ФПП подается на вход 4 параллельно включенных ПН блока Н15БП2 и на вход 4 ПИ HILBHI через внешние соединения блоков между со­бой. Каждый преобразователь обоих блоков представляет собой функциональный узел (модуль), который содержит статический преобразователь напряжения и линейный стабилизатор напряжения фиксированного значения. Частота преобразования равна 100 кГц.

Для ослабления пульсаций выходных напряжений преобразова­телей до требуемой величины после преобразователей напряжение +I2B и +6В блока БП2 установлены сглаживающие фильтры, состо­ящие из дросселей и конденсаторов.

Схема анализа размещена на печатной плате в блоке ЕГ12 и предназначена для определения исправности блоков БП1, БП2. При наличии напряжений на выходах всех источников обоих бло­ков на блок Н15АБ к светодиоду сигнализации исправности бло­ков БП1 и БП2 подается постояннее напряжение 27В первичного источника питания. При пропадании напряжения на выходе хотя бы одного источника любого блока разрывается цепь прохождения сигнала исправности, светодиод на пульте НТ5АБ гаснет, что свидетельствует о неисправности блоков Н15БП1, К15БП2.

без сыл с крыш штанг подъем антенны не 11Ршвшдиты

Отвернуть барашковые гайки зажимов, крепящих штанги. Ус­тановить штанги в рабочее положение на левом и правом бортах кузова, закрепив их запорными пальцами в кронштейны, установ­ленные на крыше кузова. Штанги должны быть перпендикулярны продольной оси машины и параллельны скосу крыши и между собой. Касаться скоса крыши штанги не должны. Достать из правого зад­него ящика под кузовом машины 4 крючка и 4 пластины. Одеть их на нижнее выдвижное колено каждой штанги и отрегулировать длину штанг. Зафиксировать выдвижное колено фиксатором, фик­саторы повернуть в сторону земли.

Развязать линь, стягивающий второй брезентовый чехол на отражателе антенны и развести концы чехла в стороны вокруг отражателя.

Подъем антенного устройства aki2

Включить тумблер в аккумуляторном отсеке. Открыть замки больших боковых люков и, слегка потянув люки на себя, открыть створки. В случае необходимости воспользоваться приставной лестницей.

Ключи от замков лежат в правом заднем ящике под кузовом.

Пройти в агрегатный отсек за стойкой аппаратуры. В пере­городке, разделяющей отсеки, расположена выдвижная дверь, закрытая двумя запорами. Один запор расположен в верхней час­ти двери, второй-в нижней. Повернуть ручку верхнего запора вверх, а нижнего-вниз и сдвинуть влево дверь.

Отвернуть два откидных болта транспортного крепления подъ­емной платформы и вывести их из зацепления с кронштейнами.

Открыть на левом борту кузова круглый лючок, находящийся под шильдиком "СПУСК-ПОДЪЕМ". Одеть на квадратный конец вала редуктора подъема антенны рукоятку, которую использовали при установке домкратов. В круглой нише, рядом с рукояткой, уста­новить тумблер "Антенна ПОДЪЕМ-СПУСК" в положение "ПОДЪЕМ". Вращая рукоятку в направлении "ПОДЪЕМ", поднимать платформу с антенным устройством до загорания сигнала "Упор вверх". В случае, если устройство подъема антенны окажется застопорен­ным вследствие срабатывания аварийного выключателя, следует нажать пальцем на рычаг стопора электромагнита, находящийся под задвижкой. Подъемом прибора aki2 освободить нижний ава­рийный переключатель. При подъеме платформы в рабочее поло­жение сработает концевой выключатель и электромагнитный сто­пор прекратит вращение рукоятки: платформа поднята.

Закрепить платформу к верхним кронштейнам откидными бол­тами. Подсоединить волновод, установленный на платформе, к волноводу, идущему по потолку кузова в аппаратный отсек, пред­варительно сняв с них крышки.

Снять рукоятку с вала привода подъемного механизма и уб­рать ее.

Подготовка прибора aki2 к работе:

-снять кожух с входного устройства;

-отвернуть гайки-барашки на кронштейне;

-повернуть кронштейн до упора в скобу и закрепить его гай ками-барашками;

-снять хомуты и крышки с волноводов;

-отвернуть винты на волноводно-коаксиальном тракте;

-осторожно перемещать волноводно-коаксиальный тракт об­лучателя вертикально до совмещения волноводов, установить фланец волновода на штифты во фланце волновода, после чего зажать его хомутом;

-крышку установить вместо фланца волновода и зажать ее хомутом;

ВНИМАНИЕ! При перемещении волноводно-коаксиального трак­та запрещается прикладывать усилия, направленные под углом к нему;

-затянуть винты;

ВНИМАНИЕ! Затяжку винтов производить вручную, пользовать­ся инструментом запрещается.

-снять волновод и установить его на соответствующее мес­то так, чтобы штифты во фланцах волноводов вошли в отверстие во фланцах съемного волновода, после этого оба фланцовые сое­динения зажать хомутами.

ВНИМАНИЕ! цели между фланцами недопустимы!

-рукоятками ввести в зацепление полумуфты в приводах азимута и угла места.

Свертывание прибора производится в обратной последова­тельности.

3.1.5. Развертывание устройств заземления и кабелей питания

Во всех случаях при развертывании изделия обязательно производить соединения:

-разъем РБП с контуром заземления;

-разъем "ПРОВЕРКА РБП" с контуром заземления при помощи кабелей ЗН, расположенными в багажном ящике на правом борту автомобиля под кузовом;

-клеммы заземления изделия, установленные на щите ввода при помощи кабеля ЗБ, с контуром заземления.

Силовые кабели от внешней сети не должны лежать на грун­те (полу). Они должны быть подвешены на колышки, которые на­ходятся в багажном ящике на правом борту под кузовом.

Силовые кабели от внешней сети должны быть относены от кабелей ПТРК на 1-1,5 м.

3.2. Включение питания станции

3.2.1. Подключение изделия к внешней сети

Перед подключением сети тумблеры на Н502Б поставить в по­ложение "Откл". При электропитании изделия от внешней сети или агрегатов, силовой кабель подсоединяем к сети переменного тока 380 В частотой 50 Гц или к развернутым агрегатам стан­ции. После подключения к источникам переменного тока, на при­боре Н502Б загорается лампа "Сеть". На щите Н502 устанавлива­ем ручку переключателя "Фазировка" в положение "1-2-3", и включаем автомат "Сеть". Если сеть подключена правильно, то после включения кнопки "Вкл.нагрузки" загорается лампа "Сфазировано". В противном случае нужно переключатель "Фазиров­ка" поставить в положение "2-1-3". Проверьте величину напря­жения поданой сети по фазам при помощи переключателя и вольт­метра "Напряжение".

Примечание: При потушенной лампе "Сфазировано" дальнейшее включение нагрузки запрещается. Включите на Н502Б тумблеры "Выпрямитель '27В", "Электрооборудование" и "Освещение". Про­верьте работу светоблокировки. Остальные тумблеры должны быть в положении "Откл".

3.2.2. Исходное положение органов управления

Перед включением тумблер "Подогрев" на приборе БРТ устано­вить в положение "Откл" (он включается при наружной температу­ре ниже -20°С). Органы управления аппаратуры могут находиться в произвольном положении или в зависимости от вида (режима) работы. Тумблеры "Местное-дистанционное", на приборах, уста­новить в положение "Дистанционное", за исключением тумблеров на блоках "Рубин-Н", а-АЕ-5, которые установить в положение "Местное".

Подготовить исходное положение ручек управления аппарату­ры для комплексной проверки аппаратуры "На себя". Для этого установить следующие исходные положения органов управления.

1. На возбудителе № 1(2):

-Номер волны на передачу - 01500; -Режим работы - 0ФТ;

-Скорость передачи информации -4,8 кБод.

2. На приемниках № 1-4:

-Ствол-№ 1;

-Фильтр на А306-0+500;

-Номер волны на прием-0000. 5. На приборе Н15АБ:

-кнопочные переключатели "Наведение" "Н13"-в положение "Сброс";

-тумблеры "Ц3001-4" "HI2", "МШУ", "БшА-1,2", "А205", "АФСС", "AI", "KI-I", "KI-2", "Б1-1", "Б1-2", "ДАБ-5", "Р-Н", "ТЛФ-ТЛГ", "5МГц" в верхнее положение;

-тумблеры "Ант-Экв"-в положение "Экв", а "Б2-1", "Б2-2", "БЗ-1", "БЗ-2", А503-в нижнее положение.

4. На приборе "Дискрет" (AI, Б1-1, Б1-2):

-Переключатели "П2К" - в отжатое положение; -Тумблер "Местн-Дист" - в положение "Диет".

5. На приборе ПУЛ ПРД,; ПРМ (под крышкой Н15АБ) :

-Переключатель "ЧТ-0ФТ" - в положение "0ФТ"; -Переключатель скорости передачи - 4,8 кБод;

6. На приборе А205:

-переключатели "Волна" - в положение 01500; -переключатель "Вид работы" - "ОФТ; -переключатель "Вход" - "I";

-переключатель "КЗД" - "Выкл". 7. На приборе А304:

-тумблер "местн-дист" - в положение "диет";

-переключатель "Выбор ствола" - "I";

-тумблер "Ik", "2к" - в положение "1к". Б. На приборе АЗОб

-тумблер "Вкл-Выкл" - в положение "Бкл";

-соединить перемычкой "Вход H0-I" с выходом фильтра "0000", Входы приемников ЦоООм С1-4} подсоединить к разъему "Выходы H0-I".

9. На приборах Ц300М (1-4) установить:

-переключатель "Волна" - в положение "0000"; -нажать кнопку - "4,6 кБод";

-тумблеры "Блок-откл" - в положение "Откл"; "пределы" -в положение "+60 кГц"; "Авт-ручн" - "Авт"; "с анал.симм.-откл" - в положение "с анализом симметрии"; "АСЧ-ОТКЛ" -"АСЧ"; "АРУ-РРУ" - "АРУ"; "ЧТ-ОФТ" - "ОФТ",

10. На коммутационном щитке HIS: -переключатель "Режим-ПРД" - в положении AI; -переключатель "Режим-ПРД БМА 1/2" - в положение "1/2"; -переключатель "Вход KI-2-I" - в положение "Откл"; -переключатель "ПРЫ1" - в положение "Б1-1"; -переключатель "ПРМ2" - в положение "Б.1-2"; -переключатели "I1PMCCI" и "ПРМСС2"-в положения "Б1-1" и

"Б1-2" соответственно.

П. На стойках KI-I, KI-2 установить:

а) в блоке К04:

-переключатель "Частота ПРД" - в положение 0,0,0,0; -переключатель "Частота ПРМ": "МГЦ"-^П5", "кГц"-"0";

б) в блоке К02М:

-переключатели I канала - "1200 Бод", "+20Б"; -тумблеры "П-И" расположенные в нижней части блоков К02М - в положениях - "И";

в) в блоке К05М:

-переключатель "Передача-Контроль"-в положение "Контроль ПРМ";

-переключатель "Род работы" - в положение "ТЛГ-П"; -переключатель I канала - в положение "С1И" для KI-2 и в положение "+20" для KI-I;

-переключатель "Ослабление дБ" - в положение "Р";

г) в блоке КОЗМ тумблер "Авт"-"Ручн" установить в положе­ние "Авт", а тумблер "Непр-Однокр"-в положение "Непр";

д) выдвинуть блоки КОЗ и КОС и установить переключатели в одинаковое для КОЗ и К00 положения, например:

12. На изделии "Рубин-Н" установить:

а) в блоке РН-ЦР переключатель "Групп.скор"-в положение "460";

в блоках РН-БАС

-переключатели "2 кБод"-в положение "О";

-переключатели "48 кБод" в положении соответствующем за­данному номеру канала Сот I до 10);

-переключатели "6,8,12 к Бод" в положении соответствующем заданному номеру подгруппы;

-тумблеры "4,6-0,2" в зависимости от того, какая аппара­тура разуплотнения будет подключена Б1 или ДАБО.

13. На приборе A403-I:

-тумблер "сеть-откл" - "откл"; -тумблер "готов-откл" - откл".

14. На приборе HI2C: -тумблер "сеть" -"выкл".

10. На приборе HI6 поставить кнопки "HI3-I" "HI3-II" "HI3 I, II" "Антенна-Экв" в отжатое положение.

3.2.3. Включение питания

После развертывания антенного устройства AKI2, необходимо произвести внешний осмотр, при этом обратить внимание на:

-плотность соединения волноводов передающего тракта;

-состояние монтажа, правильности подключения кабелей и ВЧ разъемов;

-состояние вентиляционных люков. Если все нормально, то на щите А002Б переключатели "НЮ", "HI3-I", "HI3-II" перевести в положение "БКЛ". На пульте НЮ

АБ должны гореть светодиоды "27В", "Н15БП", "Экв", свидетель­ствующие о готовности пульта Н15АБ к работе. Подготовка к включению любого из приборов производится тумблером на набор­ном поле, а для включения необходимо кратковременно нажать кнопку "Станция ВКЛ" на пульте Н15АБ. При этом включаются те приборы, тумблеры которых переведены в верхнее положение, а горение светодиодов сигнализирует о подаче питания на этот прибор. Включать станцию рекомендуется не менее чем за 30 мин до начала работы. Для отключения части приборов тумблеры пере­водятся в нижнее положение и кратковременно нажимается кнопка "Станция ВКЛ". Соответствующие светодиоды гаснут. Комплексное отключение всего изделия осуществляется путем кратковременно­го нажатия кнопки "Станция Откл".

3.3. Проверка работоспособности элементов станции

После проверки положения органов управления нажать кнопку "Станция ВКЛ" и проверить включение питания элементов станции по сигнальным светодиодам на пульте HI5 АБ. На всех включен­ных приборах должны гореть белые индикаторы "сеть". Красные лампы должны быть погашены. Сигнальные лампочки перегорания предохранителей не должны гореть, в противном случае необхо­димо сменить соответствующие предохранители.

На приборах А205 проконтролировать переключателем "Конт­роль" блоки ГИ, Д1, ОГ, СЧ2-1, СЧ-2, СЧ1, ВБВ, ЧТ, ОФТ.Стрел-ка прибора "Контроль" должна быть в закрашенном секторе. При этом должна гореть лампочка "Норм.работа" сигнализирующая о нормальном уровне возбудителя А205. Проверку произвести для двух комплектов А205.

На приборе А304 проконтролировать переключателем "Конт­роль" блоки 0Г1, СЧ-3, ГИ2, и напряжения 27В, 5В> 12,6В, -27В, -5В, 12,6 В. Стрелка прибора должна, быть в закрашенном секторе. Проверка производится для основного и резервного комплектов А304.

На приборах Ц-300М проконтролировать блоки синтезаторов частоты и питающие напряжения +53, +6,ЗВ, +27В, -5Б, -12,6В, -27В. Стрелка прибора должна быть в закрашенном секторе.Про­верку сделать для четырех комплектов Ц300.

Приборы KIA, Контур П2, БМА проверить "на себя" пользуясь инструкцией по эксплуатации станции или прибора.

Для проверки вращения антенны по азимуту и углу места не­обходимо включить тумблер "Сеть" на приборе HI2C. На пульте HI5AE тумблер "HI2C" перевести в верхнее положение и нажать кнопку "Станция ВКЛ". На приборе HI2C загорается светодиод "Готовность".

ВНИМАНИЕ! Перед включением HI2C антенна должна быть раз­вернута .

На приборе HI2C включая тумблер " " или "J& " убедиться, что шкалы "о( "» " вращаются и зеркало антенны AKI2 вра­щается по азимуту и углу места. Проверить срабатывание огра­ничительных упоров по азимуту и углу места, которые должны быть в пределах +270° +5° и 90° + 1°. При считывании показа­ний углов нужно руководствоваться показаниями шкал " <£." и "„3 " на приборе HI2C. В конечных положениях на приборе HI2C должна загореться лампочка "Упор". Для проверки правильности вычислений прибора А403 необходимо:

-включить тумблер "Сеть" "Откл" в положение "Сеть";

-включить тумблер "I комплект".

Открыть крышку A403-I и поставить переключатели:

-"Реж.раб." - в полож. "Прогн";

-"Неисправность"-в полож."АПН";

-"Проверка"-в полож. " "t ".

Установить тумблер "I группа-2 группа" в положение "I группа" и ввести параметры 1-й группы: Л- 265419, в- 74I27I, L - 064535, CJ- 279105, До" 0773G5, to - 123723, Т - II57I6, f_fCT - I3I000 Установить тумблер "I группа-2 группа" в положение "2 груп­па" и ввести параметры второй группы: Д- 356265, ? - 048472, Н-000001, ^-3, К-010000. Сбросить клавиатуру параметров. Параметр "t св при реше­нии контрольной задачи не вводится.

Параметр "t уст вводится обязательно, независимо от нали­чия его на индикаторах в машине.

Для контроля результатов контрольной задачи необходимо: -включить тумблер "Готов-От'кл". В регистре индикации (РИ) высвечивается время "tycT=I3 ч. Ю'ОО" , для которого про исходит расчет азимута, угла места и поправки на частоту;

-установить через 1-2 секунды после включения тумблера "Готов-Откл". переключатель "Проверка в положение оСр". В РИ высвечивается расчетное значение азимута 054°57,3;

-установить переключатель "Проверка" в положение " J3p", В РИ высвечивается расчетное значение угла места 004° 11,5;

-установить переключатель в положение "Д^". В РИ высве­тится расчетное значение поправки на частоту, равное -058750.

После отработки антенной управляющих сигналов произвести контроль фактического положения антенны; для чего устанавли­вая переключатель "Проверка" в положения " оСф**, " J$ Ф"> в РИ прочитать фактическое значение углов положения антенны:

<*ф= 054° 37,3 +10,5; ^ф= 004°П, 6+10,5. Для вычисления контрольных точек установить переключатель "Проверка" в положение " с " и произвести ввод значений t уст согласно таблицы 3.1.

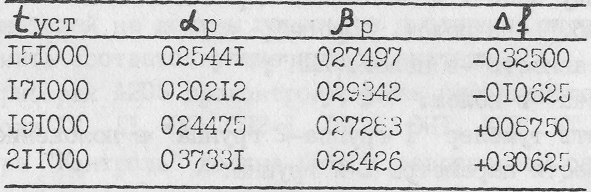

Таблица 3.1

Проконтролировать результаты решения задачи для различ­ных "tycT и отработку управляющих сигналов антенной. После этого необходимо проверить второй комплект. Если результаты решения., контрольной задачи, полученные на первом и втором комплектах, соответствуют значениям в таблице, то оба комп­лекта считаются пригодными для работы.

3.4. Комплексная проверка работоспособности станции

Комплексная проверка станции F-440 имеет цель установить степень исправности аппаратуры и ее готовность для проведе­ния сеанса связи. Перед комплексными проверками аппаратура

должна быть проверена по встроенным приборам и прогрета в те­чение 30 минут.

При комплексной проверке работоспособности станции про­веряется следующая аппаратура:

-Дискрет: AI, Б1-1, Б1-2;

-ПУА ПРД, ПУА ПРМ;

-возбудители А205 1,2;

-блок сдвига частот А503;

-передатчики HI3-1, HI3-2, HI6;

-антенно-волноводный тракт;

-малошумящий усилитель МШУ;

-блок гетеродина А304 1-й и 2-й комплекты;

-блок частотного разделения А306;

-приемники Ц300М 1-4;

-панорамная приставка HI9;

-аппаратура "Контур П2".

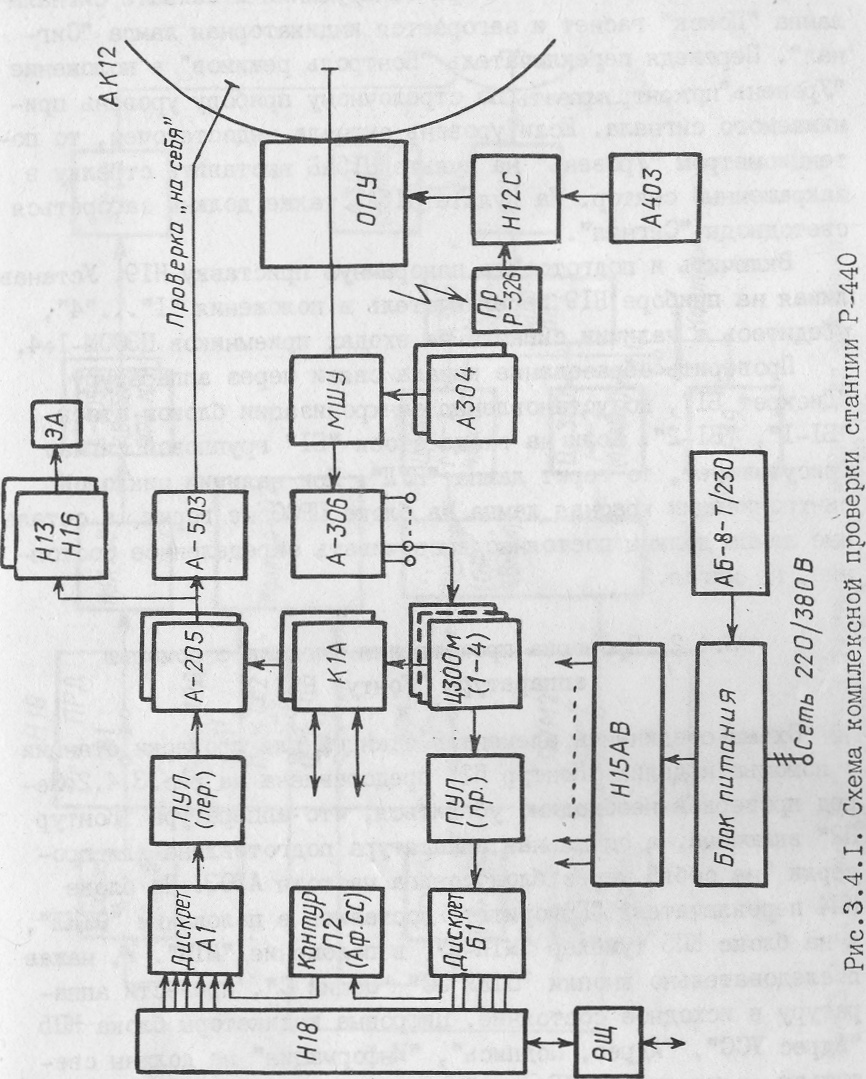

Схема комплексной проверки станции представлена на рис. 3.4.1. При проведении комплексной проверки необходимо строго руководствоваться Инструкцией по эксплуатации и правилами по технике безопасности. Коммутация аппаратуры для комплексной проверки осуществляется на щите HI8. Проверку станции "на се­бя" рекомендуется проводить по табл. 3.2 на трех частотах каждого ствола (вначале, посредине и в конце диапазона ство­ла) . Это дает возможность объективно оценить работу станции по всем стволам.

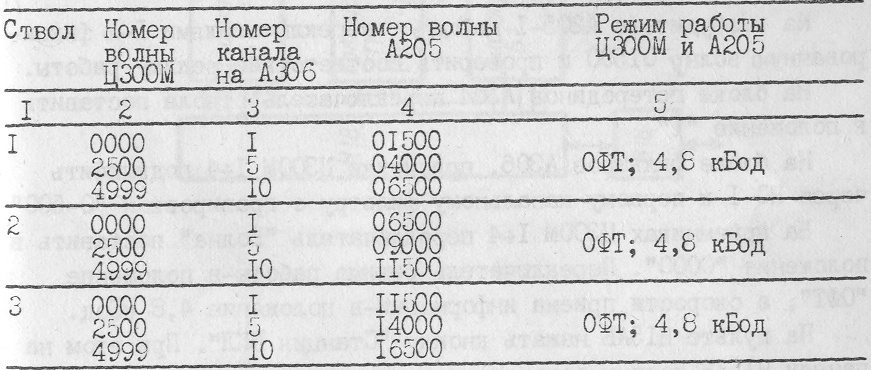

Таблица 3.2

3.4.1. Проверка станции "на себя"

Шлейф "На себя" осуществляется через блок сдвига частоты А503. Для этого на пульте Н15АБ необходимо поставить тумблер "А503" в верхнее положение и проверить, чтобы были включены тумблеры на Н15АБ С"5 мГц", "Тлф", "Экв" "АФСС", "AI", "А205-1,2", "МШУ", "I1300-U4"; "Б1-1", "Б1-2", "KI-I", "КГ-2", "ДАБ-0", "HI2", "БМА 1,2", "Р-Н").

На возбудителе A205-I набрать переключателями 1-ю фикси­рованную волну 01500 и проверить соответствие режиму работы.

На блоке гетеродинов А304 переключатель ствола поставить в положение "I".

На блоке фильтров А306, приемники Ц300М 1*4 подключить через H0-I к первому канальному фильтру с гравировкой "0-500".

На приемниках Ц300М 1*4 переключатель "Волна" поставить в положение "0000". Переключатель режима работы в положение "ОФТ", а скорости приема информации в положение 4,8 кБод.

На пульте Н15АБ нажать кнопку "Станция ВКЛ". При этом на панели Н15АБ должны загореться светодиоды, соответствующие включенным тумблерам.

На приемниках ЦЗООМ 1-4 нажать кнопку "Поиск". При этом загорается лампа "Поиск". При обнаружении и захвате сигнала лампа "Поиск" гаснет и загорается индикаторная лампа "Сиг-'нал". Переведя переключатель "Контроль режимов" в положение "Уровень"прсконт^1ровать по стрелочному прибору уровень при­нимаемого сигнала. Если уровень сигнала недостаточен, то по­тенциометром "Уровень" на пульте Н1САБ выставить стрелку в закрашенный сектор. На пульте Н15АБ также должны загореться светодиоды "Сигнал".

Включить и подготовить панорамную приставку HI9. Устанавливая на приборе HI9 переключатель в положения "1"..."4", убедитесь в наличии сигнала на входах приемников Ц300М-1*4.

Проверить образование канала связи через аппаратуру "дискрет Б1", по установлению синхронизации блоков стоек "Б1-1", "Б1-2". Если на входе стоек "Б1" групповой сигнал присутствует, то горит лампа "ПУЛ". При наличии цикловой синхронизации красная лампа на блоке ПРСС не горит, а остальные лампы делены постоянно высвечивать определенное состоя­ние, не мигая.

3.4.2. Проверка прохождения сигнала с помощью аппаратуры "Контур П2"

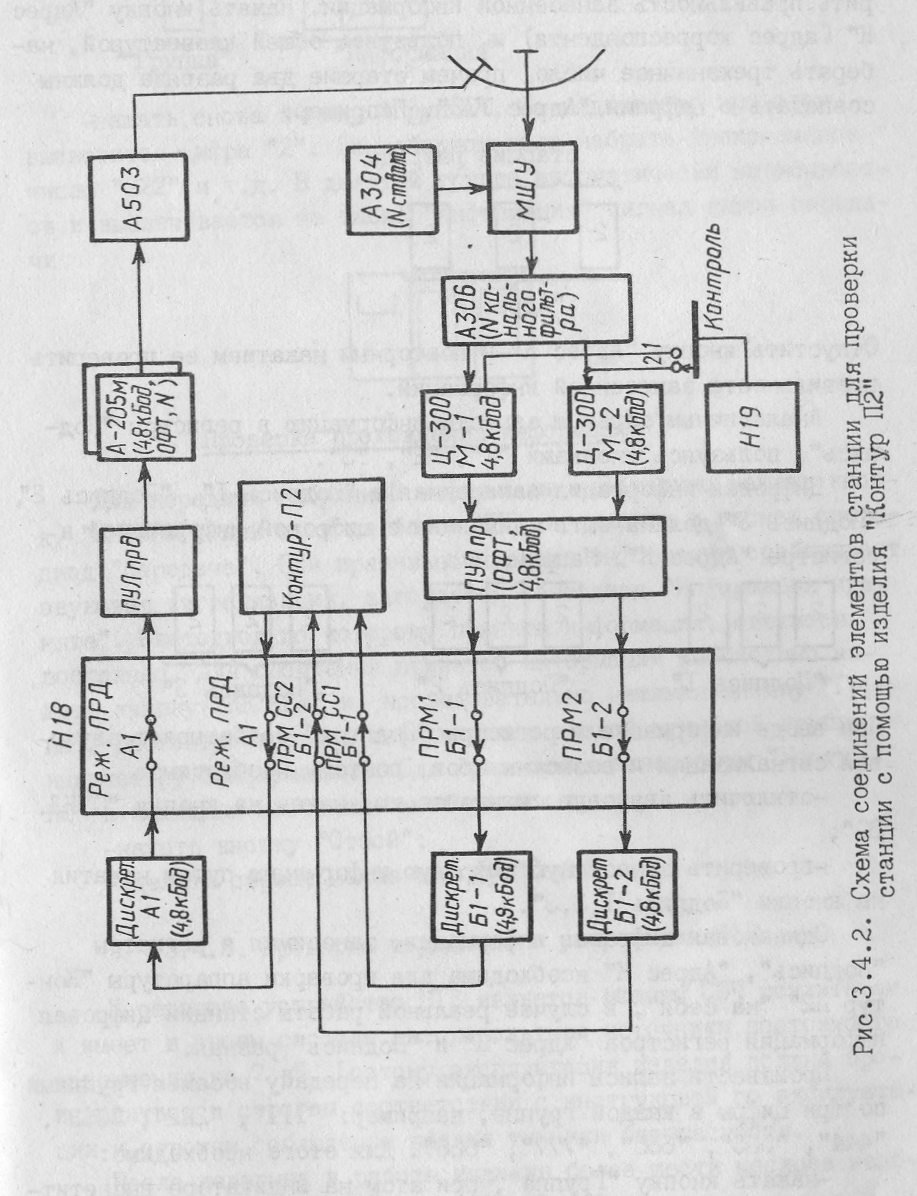

Схема соединений элементов станции для проверки станции с помощью изделия "Контур П2" представлена на рис.3.4.2.Пе­ред проверкой необходимо убедиться, что аппаратура "Контур П2" включена, а остальная аппаратура подготовлена для про­верки "на себя" через блок сдвига частоты А503. На блоке КП4 переключатель "Приоритет" поставить в положение "ОТКЛ", а на блоке КП5 тумблер "МТК-ПУ" в положение "MTK". И, нажав последовательно кнопки "ОТКЛ X" "Общий С", привести аппа­ратуру в исходное состояние. Цифровые индикаторы блока КП5 "Адрес УСС", "Адрес, Подпись", "Информация" не должны све­титься, а индикатор "Группа" высвечивает цифру "О". Нажать кнопку "Адрес УСС" и пользуясь общей клавиатурой, не отпус­кая кнопки "Адрес УСС", набирать двузначное число. Например:

Отпустить кнопку "Адрес УСС" и повторным нажатием ее прове­рить правильность занесенной информации. Нажать кнопку "Адрес К" (адрес корреспондента) и, пользуясь общей клавиатурой, набирать трехзначное число, причем старшие два разряда должны совпадать с цифрами "Адрес УСС". Например:

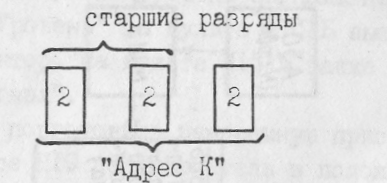

Отпустить кнопку "Адрес К" и повторным нажатием ее проверить правильность занесенной информации.

Аналогичным образом занести информацию в регистры "Под­пись", пользуясь кнопками "I", "2", "3".

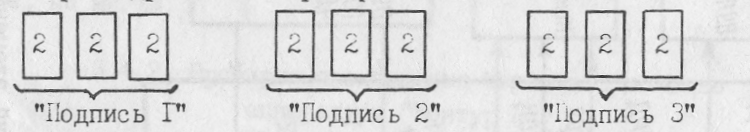

Цифровая информация занесенная в "Подпись I", "Подпись 2", "Подпись 3" должна быть одинакова с цифровой информацией в регистре "Адрес К". Например:

При вводе информации в регистры "Подпись" срабатывает звуко­вая сигнализация и возможны сбои, поэтому необходимо:

-отключить звуковую сигнализацию, нажав на кнопку "ОТКЛ. ЗС;

-проверить занесенную цифровую информацию путем нажатия на кнопки "Подпись 1,2,3".

Одинаковая цифровая информация, заносимая в регистры "Подпись", "Адрес К" необходима для проверки аппаратуры "Контур П2" "на себя", в случае реальной работы станции цифровая информация регистров "Адрес К" и "Подпись" разная.

Произвести запись информации на передачу восемью группами по три цифры в каждой группе, например: "III", "222", "533", "444", "555", "666", "777", "665". Для этого необходимо:

-нажать кнопку "Группа", при этом на индикаторе высветит­ся цифра "I";

-набрать при помощи наборного поля трехзначное число

-нажать снова кнопку "Группа". На индикатор* при этом высветится цифра "2". На наборном поле набрать трехзначное число "222" и т.д. В девятой группе автоматически записывает­ся и высвечивается на табло "Информация" сигнал конца переда­чи

Проверка прохождения информации

Для передачи набранной информации необходимо нажать кноп­ку "ШТОРМ", при этом на блоке КП5 загорается и гаснет светодиод "Передача". При правильном приеме информации срабатывает звуковая сигнализация, загорается светодиод "Информация при­нята". Светодиод, по которому принята информация, светится постоянно. Для прочтения принятой информации необходимо на­жать кнопку "КК ПРМ" и, последовательно нажимая кнопку "Груп­па", проконтролировать информацию в каждой принятой группе по индикатору "Информация". Для приведения аппаратуры "Контур П2" в исходное состояние необходимо:

-нажать кнопку "Отбой";

-сделать сброс, нажав кнопку "Собщ".

3.4.3. Проверка передающего устройства 413

Передающее устройство HI3 является мощным СВЧ усилителем и имеет в своем составе высоковольтные источники постоянного напряжения до 7 кВ. Поэтому эксплуатация изделия должна про­изводиться в строгом соответствии с инструкцией по эксплуата­ции и строгом соблюдении правил техники безопасности.

После перерыва в работе изделия более шести месяцев необ­ходимо произвести тренировку ЛЕВ УВ-420.

При подготовке передающего устройства к работе проверить, чтобы переключатель "Антенна-Экв" на приборе Н15АБ стоял в положении "Экв" (Работа передатчика без выхода в эфир). Кноп­ки "HI3-I", "H-I6" должны быть нажаты. На приборе Н502Б (си­ловой щит) переключатели "HI3-1", "HI2-2", "Выпрямитель +27Б" поставить в положение "ВКЛ".

На приборе HI6 (мост сложения) кнопки "HI3-I", "HI3-2", "HI3-I.2", "Антенна", "Эквивалент", "Откл" поставить в отжа­тое состояние.

Для включения передающего устройства необходимо на пульте Н15АБ включить кнопку "Станция ВКЛ", при этом включается ин­дикатор "I ступень", "HI3-1", через 3 минуты на приборе "HI3-1"-"Анод ВКЛ", а на приборе Н15АБ-"Полное ВКЛ" HI3-1.

На приборе А205М наберите номер волны и режим работы, а на приборе Н15АБ тумблеры "А205-1,2" поставить в верхнее по­ложение и нажать кнопку "Станция ВКЛ".

Установить переключателем "Уров I" на Н15АБ максимальные показания контрольного прибора. При этом значение тока замед­ляющей структуры (X) по прибору "Ток замедл.структуры" не должно превышать паспортного значения на ЛБВ УВ-420. После проверки необходимо выключить A205-I и HI3-1, для этого на Н15АБ необходимо нажать кнопку "Сброс" переключателя "HI3-I, HI3-2, HI3-I.2", поставить переключатель первого комплекта A205-I в нижнее положение и нажать кнопку "Станция ВКЛ", при этом на Н15АБ должны выключиться индикаторы "Полное ВКЛ", HI3-I, "Анод включен", а через 3 минуты "I ступень" HI3-1.

Аналогично проверяется второй комплект "А205-2" и "Н13-2".

Режим сложения мощностей HI3-1, HI3-2 применяется для обеспечения максимальной выходной мощности. Для. его обеспече­ния необходимо на приборе Н15АБ нажать кнопку "Н13-1,2", "Станция ВКЛ". При этом включаются индикаторы "I ступень" HI3-1 и HI3-2, через 3 мин. на приборах HI3-1 и HI3-2 -"Анод ВКЛ", а на Н15АБ-"Полное ВКЛ" KI3-I и HI3-2.

Поставить переключатель A205-I на приборе Н15АБ в верхнее положение. Набрать номер волны и режим работы А205. Нажать кнопку "Станция ВКЛ" на HI5AE. Установить переключателем "Фаза" прибора Н15АБ максимальные показания контрольного прибора пульта, при этом показания прибора "Контроль мощности Рнагр? блока HIб должны быть минимальными. Установить пе­реключателем "Уров I" прибора Н13АБ максимальное показание контрольного прибора пульта Н15АБ.

ВНИМАНИЕ! Работа в режиме сложения при несфазированных сигналах передающих устройств HI3 допускается в течение времени не более трех минут. Если проверка прошла нормально. можно считать передающий тракт исправным.

Для выключения передающего комплекта необходимо: -нажать кнопку "Сброс" переключателя "HI3-1,HI3-2,HI3-1,2"; -поставить переключатель А205-2 в нижнее положение; -нажать кнопку "Станция Вкл".

3.4.4. Порядок перехода на резервные блоки и устройства

В составе станции Р-440 имеются следующие резервируемые блоки и устройства:

-А304 (два полукомплекта), один в холодном резерве;

-А205 и УМ-1 (по два прибора), по одному прибору в холодном

резерве;

-АПН (два полукомплекта), один в горячем резерве;

-ДАБ-5 (два полукомплекта), один в холодном резерве; -"Рубин-Н" имеет на выходе три канала по 4,£ (5,2) кБод. Используются два канала. Один нерезервируемый, второй резервирован третьим каналом. При работе прибора "Рубин-Н" используется один из моноблоков БЗ, а другой в этом случае является резервным;

-П220/27-2 резервирован моноблоком П220/27-3 (горячий резерв) .

Отключение и включение полукомплектов А304 производится установкой в необходимые положения тумблеров "А304 1,2" на пульте Н15АБ и нажатием кнопки "Станция ВКЛ".

Для перехода на резервный прибор А205-2 и УМ-1-2 необходимо :

-установить необходимые режимы работы на приборе А205-2; -подключить к верхнему разъему "Вход ВБВ" на HIб вместо кабе­ля 10 кабель 66. Свободный разъем кабеля 10 подключить к ниж­нему разъему "ББВ" HI6;

-перевести тумблер "1,2" под тумблером "А205" на HI5AE в сос­тояние "2". Нажать кнопку "Станция ВКЛ".

Переход на резервный комплект АПН производится автоматически по сигналу "Неисправность АПН", сформированному по результатам прохождения контрольного теста в АПН. При этом по­тери связи не происходит, если перед началом сеанса связи задача введена в оба полукомплекта.

Переход на резервный полукомплект ДАБ-5 производится в соответствии с указаниями инструкции по эксплуатации "ДАБ-5".

Выходы 2 и 3 каналов 4,6 (0,2) кБод прибора "Рубин-Н" взаимно резервируются автоматически.

Переключение моноблоков БЗ для работы прибора "РУБИН-И" производится путем перестыковки кабелей 66 и 67, подходящих к разъемам ШЗ БЗ-1 и БЗ-2 между собой.

Резервирование блоков П220/27-2,3 производится автомати­чески, при этом должно подаваться питание на оба прибора с пульта Н15АБ. 1-Необходимо помнить, что при появлении неисправ­ности (например короткого замыкания) в моноблоке П220/27, приведшей к сгоранию предохранителей на П220/27, могут сго­рать соответствующие предохранители на пульте Н15АБ.

Резервирование опорных генераторов 5 мГц моноблоков П220/27-2,3 производится блоком РГ. Переключение генераторов 5 мГц производится переключателем "С мГц-2" - "5 мГц-3" на блоке НЮАБ. Выход из строя узлов и приборов, имеющих резервирование, не является отказом изделия Р-440. Например, выход из строя одного из возбудителей А200 не приводит к отказу изделия НЮАБ, т.к. возможна работа на втором возбудителе. Выход из строя одного из передающих устройств HI3 также не является отказом. Исправный прибор HI3 обеспечит работу изделия на передачу со снижением достоверности, соответствующей ухудшению энергетике радиолинии на передачу на 1,6 дБ.

Основным режимом работы изделия Р-440 является режим ра­боты одним прибором HI3. В случае ухудшения качества связи разрешается одновременная работа двух приборов HI3 (в режиме сложения мощностей).

При выходе из строя одного из приборов ЦЗООМ-1,2 можно использовать взамен приборы ЦЗООМ-3,4 подключив резервный кабель НЮАБ-121 к разъему шб одного из приборов ЦЗООМ-3,4 вместо кабеля Н15АБ-43 и к разъему Ш25 или 11126 прибора Н15АБ.

Порядок наблюдения за изделием и его составными частями

во время работы

Во время работы изделия Р-440 требуется наблюдать за следующими сигналами и индикацией. 1.11а приборе Н15АБ-светодиоды "II ступень" приборов HI3, "Сигнал Ц300М 1,2,3,4" - сигналами неисправности отдельных приборов.

2.На приборе А200-сигналом ВБЗ по стрелочному прибору (только на включенном приборе).

На приборах Н13-током X на соответствие его паспортному значению, записанному на шильдиках приборов HI3. 4.На стойках KI-I,2 - сигналами "Пилот" и "Информация". 5.На приборах Ц300ПМ и других приборах-индикацией, свидетельствующей о сгорании предохранителей. 6.На моноблоках П220/27-индикацией перегрузки. 7.На приборах "БМБ" и "Контур П2" - индикацией вызова и адреса вызывающего корреспондента на цифровых индикаторах. 6.На приборе HI6M допускается подсвечивание лампочек.

3.5. Свертывание станции

Перед переездом на новое место развертывания необходимо установить и закрепить на своих штатных местах аппаратуру и вспомогательное имущество.

Свертывание станции производить в следующей последова­тельности:

-отключить агрегаты или питающую сеть;

-отключить силовые кабели питания от щита ввода и источ­ников питания;

-снять и уложить на свое место перемычки контура заземле­ния;

-выбить и уложить на свои места колья заземления;

-установить на свои штатные места агрегаты питания;

-подготовить к спуску в кузов прибор AKI2.

ВНИМАНИЕ! Перед спуском антенного устройства AKI2 в кузов: 1 рассоединить волноводный тракт и закрыть его крышками; 2.ввести в зацепление с кронштейнами стойки. Только при этих условиях прибор AKI2 может быть опущен в кузов без поломок;

-опустить прибор AKI2 в кузов и закрепить его откидными болтами.

Опускание прибора AKI2 производится ручным приводом через механизм редуктора, аналогично подъему, только рукоятка вращается в противоположном направлении. Внутри кузова Сна передней стенке под электромагнитным стопором) установлен тумблер "Антенна вверх-вниз". Необходимо установить тумблер в положение "Вниз". В случае, если аварийный переключатель нажат и механизм подъема-опускания застопорен-открыть крышку на электромагните и нажать пальцем на рычаг стопора электромагнита. Вращением рукоятки освободить нажатый аварийный переключатель и продолжать опускание прибора AKI2 без нажима на рычаг стопора.

Закончить свертывание станции б следующей последовательности:

-установить на место элементы подъемной рамы агрегата (если их использовали при развертывании); -зачехлить антенну; -закрепить на крыше штанги;

-снять изделие с домкратов и закрепить их в исходном положении;

-уложить все остальное имущество на свои места;2 -проверить надежность крепления всего имущества; -закрыть все люки, лючки и двери; -доложить начальнику станции.
