1.5.5. Блок синхронизации и восстановление несущей приемного устройства

Блок синхронизации и восстановления несущей (БСВН) обеспечивает поиск и слежение за задержкой синхропоследовательности для обработки сигналов в информационном тракте приемного устройства. В устройстве осуществляется последовательный поиск по час; путем последовательного изменения частоты дополнительного гетеродина с шагом 5ОО Гц. На каждой частотной позиции производится последовательно-параллельный поиск СГ по задержке.

Рис 1.5.5.

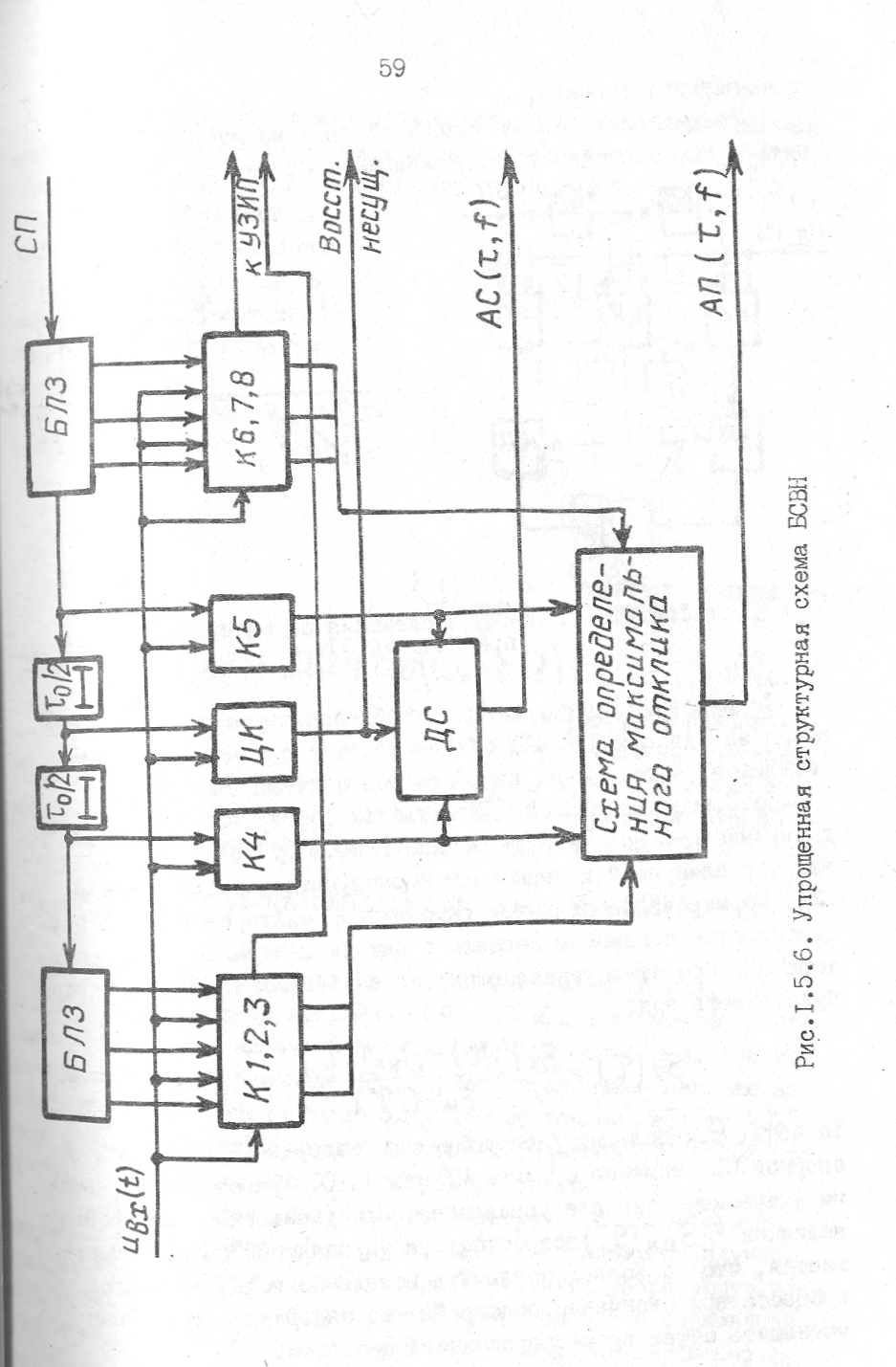

Упрощенная структурная схема БСВН представлена на рис 1.5.6. Она включает три группы корреляторов: левую и центральную, в которую входят коррелят 4, коррелятор 5 и так называемый центральный коррелятор. На информационные входы всех корреляторов поступает принимый сигнал Ивх ( t ). Нa другие их входы подается сингропоследователькость (СП) с задержками осуществляемыми в блока линий задержки (БЛЗ) и равными длительности элементарного символа . Особенностью центральной группы корреляторов является то, что задержка СП между ЦК и соответственно К4 и К5 составляет величину t/2.

В результате этого обеспечивается одновременный параллельный анализ принимаемой последовательности на интервале задержек равном 8 тактам, что эквивалентно параллельному 8-канальному поиску. Время анализа (интегрирования) на каждом шаге выбирается равным периоду СП то есть, составляет примерно I мс. Если на данном шаге в схеме определения максимального отклика корреляторов ни о из откликов не превысит заданного порога, то по сигналу продолжения автопоиска (АП) осуществляется сдвиг генератора по задержке на & тактов. Операция повторяется до тех пор, пока не произойдет сдвиг по всему периоду СП или в одном из корреляторов отклик не превысит заданный порог.

В том случае, если отклик, превышающий пороговое значение не будет обнаружен, то производится сдвиг частоты гетеродина на ООО Гц, и производится аналогичный поиск по задержке при новом значении частоты входного сигнала.

Если же на выходе одного из корреляторов обнаруживает корреляционной пик, превышающий заданное максимальное значение порога, то осуществляется сдвиг опорной СП последова­тельно на один такт (символ) таким образом, чтобы в конечном итоге совпадение фаз принимаемой и опорной СП произошло в центральном корреляторе. На этом поиск по задержке и часто заканчивается и с помощью дискриминационной схемы (дС) обеспечивается автоматическое слежение за задержкой и частотой принимаемого сигнала.

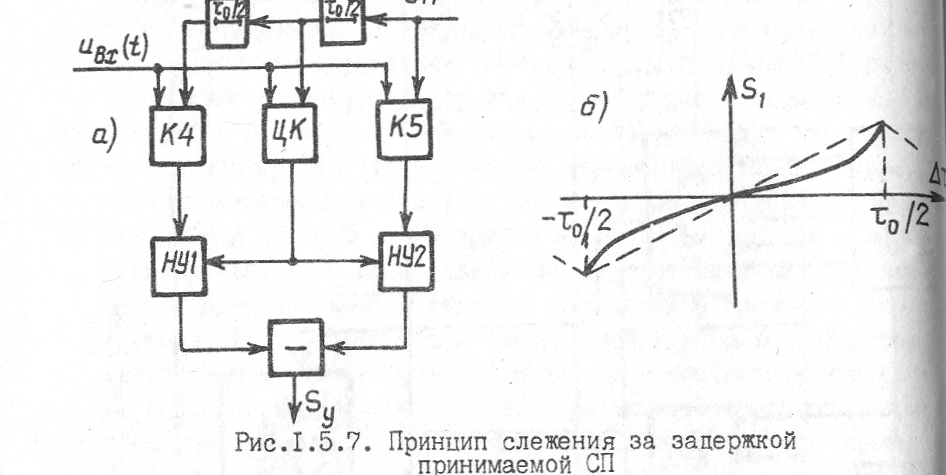

Принцип слежения за задержкой принимаемой СП можно пояс нить с помощью схемы, представленной на рис.1.0.7 а).

Формирование дискриминационной характеристики схемы слежения за задержкой СССЗ) обеспечивается с помощью сигналов (откликов) 4-го и 5-го корреляторов и схемы вычитания.

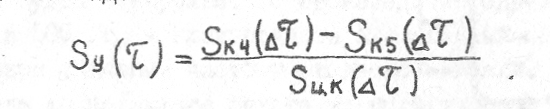

Особенностью данной ССЗ является формирование адаптивно дискриминационной характеристики (рис.1.0.7 б),реализуемой применением нормирующих устройств НУ1 и НУ2.Нормирование откликов рабочие корреляторов К4 и КО осу­ществляется с помощью сигнала с выхода центрального коррелятора ЦК. При этом управляющий сигнал с выхода дискриминатор будет иметь вид:

To есть, при больших расстройках по задержке принимаемой и опорной СП значение отклика ЦК мало и ССЗ работает с больше ми значениями сигнала управления. При уменьшении расстройки величина Sцк(t) возрастает, а управляющий сигнал умень­шается, что позволяет исключить появление колебательного процесса при окончании подстройки по задержке и тем самым уменьшить общее время переходного процесса. Автоматическое слежение за частотой принимаемого сигнала (АСЧ) обеспечивается с помощью частотного дискриминатора, построенного по схеме, аналогичной предыдущей (рис.1.0.0). Основу ее составляют пе­ремножитель центрального коррелятора, три узкополосных (электромеханических) фильтра и схема вы­читания.

Входной сигнал Uвх(t) можно представить в виде:

Рис.1.5.8. Структурная схема частотного дискриминатора

где q_инф(t)- групповой информационный сигнал.

Первое слагаемое представляет собой системную помеху, рас­пределенную в полосе приемника (2,5 МГц), а второе слага­емое показывает наличие немодулированного колебания, с помо­щью которого дискриминатор формирует управляющее напряжение, обеспечивающее точную подстройку промежуточной частоты 20МГц под среднее значение частот настройки Фильтров ПФ1 и ПФ2 ( то есть, под значение частоты настройки фильтра ПФС).

Наличие в схеме центрального фильтра и соответствующих нормирующих устройств формирует, как и в предыдущем случае, адаптивную дискриминационную характеристику, устраняющую возможность появления колебательного процесса при отслеживании расстройки по частоте принимаемого сигнала!. Одновременно с выход центрального фильтра используется в качестве колебания восстановленной несущей частоты, поступающего в инфор­мационный тракт для демодуляции принимаемых сигналов.
