1.5.6. Блок-демодуляторов приемного устройства

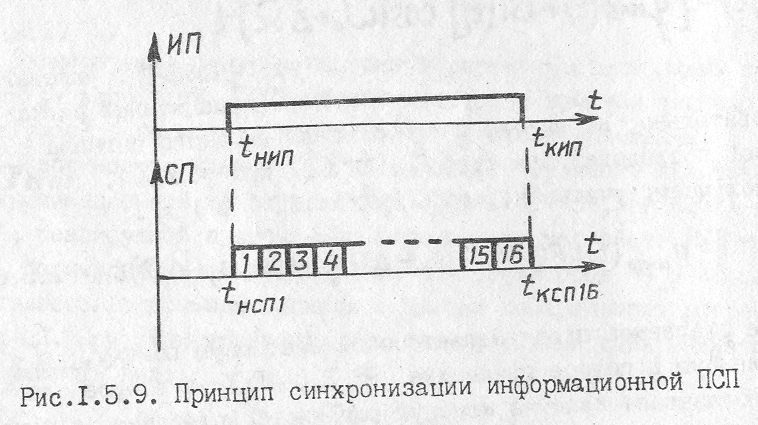

Блок демодуляторов СБДи1) наряду с демодуляцией сигналов, принимаемых по 1-му и 2-му информационным каналам, решает за дачу поиска начальной газы (начала) информационной ПСГ1 (ИП). Необходимость решения последней задачи обусловлена тем, что l БСШ! осуществляется синхронизация только СП. Период же СП в 1 16 раз меньше периода информационной псевдослучайной последовательности. Поэтому для определения начала ИП необходимо осуществлять дополнительно сдвиг опорной ИП с шагом, равным периоду СП (2047 тактов) , до совпадения начальных фаз Till и СП, как показано на диаграмме рис,1.5.9 для случая полной синхронизации.

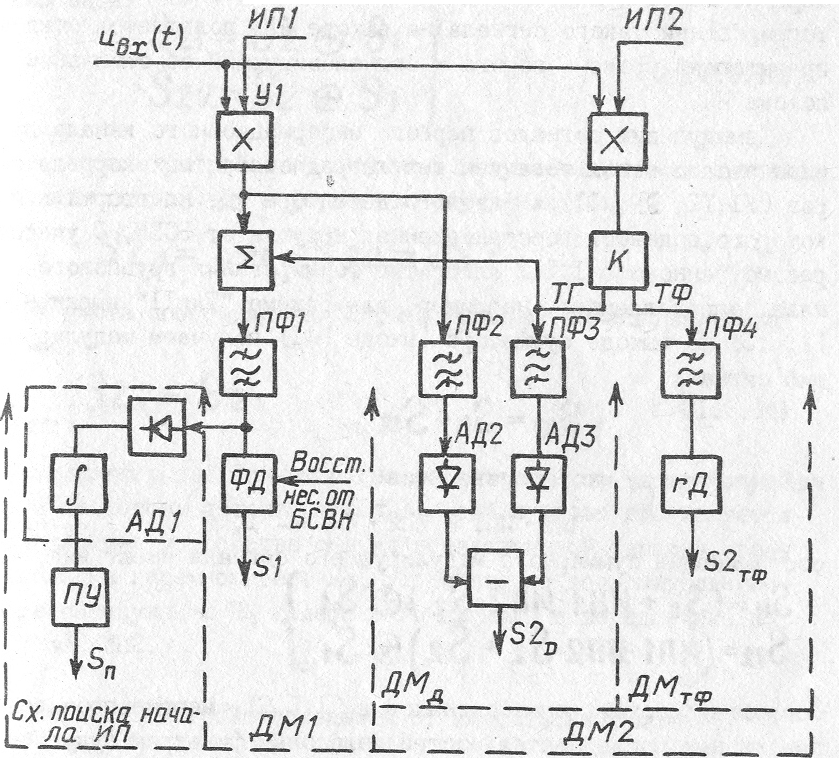

БДМ (рис.1.5.10) включает демодулятор 1-го информационный канала (ДМ1) , совмещенный со схемой поиска начала ИП, и демодуляторы 2-го информационного канала (ДМ2). Б состав ДМ2 входят соответственно демодулятор дискретных сигналов (ДМд) и демодулятор аналоговых ЧМ телефонных сигналов (ДМтф) , подключаемых с помощью коммутатора (10 в зависимости от режима работы приемника. Главной особенностью данного БДМ является то, что для обработки всех видов принимаемых сигналов используюется общие перемножители У1 и У2. Это обусловлено тем, что б
Рис.1.5.10. Блок демодуляторов приемного устройства.
передающем устройстве групповой сигнал формируется не путем линейного сложения сигналов по 1-му и 2-му информационным каналам, а путем их комбинационного (нелинейного) объединения в соответствии с алгоритмами, приведенными в 1.5,2,
Поиск начала ИП осуществляется с помощью радиочастотных корреляторов, включающих перемножители У1 м У2, сумматор и полосовой фильтр ПФ1, амплитудного детектора АД1 - порогового устройства ПУ. При отсутствии синхронизма принимаемых и опорных ИП сигнал на входе ПФ1 имеет шумовой характер (с широким спектром), поэтому на выходе АД1 отклик не превышает установленного порогового уровня. Это является управляющим сигналом Для сдвига опорной ИП иа период СП. При обеспечении синхронизма опорных и принимаемых ИП производится снятие широкою- лослой фазовой модуляции на интервалах времени, по крайней мере не меньших длительности информационного символа. При интегрировании такого сигнала на выходе АД1 появляется отклик, превышающий уровень порога и сигнализирующий об окончании поиска И11.
Демодуляция сигналов первого информационного канала производится с использованием тех же радиочастотных корреляторов (У1.У2,ПФ1) и фазового детектора ФД, на второй вход которого подается восстановленная несущая от БСВН. С учетом рассмотренного в 1.0.2 алгоритма формирования группового сигнала, определяемого, например, для режима "ТлгП" выражением (l.G.o) на выходе сумматора (входе ПФ1) получаем модулирующий сигнал:
где, учитывая, что произведения
ИП1 - ИВ! - ЙП2 • ".l.Z - I, ( 1.0.С)
составляющие суммарного модулирующего сигнала имеют вид:
Поскольку составляющие сигналов имеющие произведение разных последовательностей полосовым фильтром будут подавлены, то получаем результирующий модулирующий сигнал.
1.5.7. Устройство зашиты от имитационных помех
Имитационная, или структурная, помеха оказывает существенное влияние как на информационный тракт, так и на канал синхронизации даже при относительно небольшом превышении мощности помехи над мощностью сигнала. Кроме того, необходимо учитывать, что тактовые частоты генераторов "СП работающего передатчика и передатчика помех не могут быть равными. Это приводит к непрерывному изменению задержки ПСП помехи относительно задержки ПСП сигнала. Такая, помеха может нарушить работу канала синхронизации даже при наличии первоначального Синхронизма опорного и принимаемого сигналов.
Рассмотрим физический процесс влияния имитационной уводящей помехи (УИП) на устройство слежения за задержкой сигнала На примере экстремальной системы (рис.1.0.II). На вход корреляционного перемножителя поступают входной сигнала, представляющий сумму полезного сигнала и имитационной помехи:
Следовательно, управляющий задержкой генератора копии сигнала (ПлС) отклик с выхода интегратора при времени интегрирования, равном Тс » будет определяться выражением:

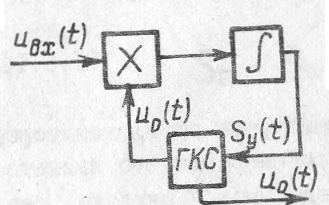

Рис.1.5.11. Устройство слежения за задержкой сигнала

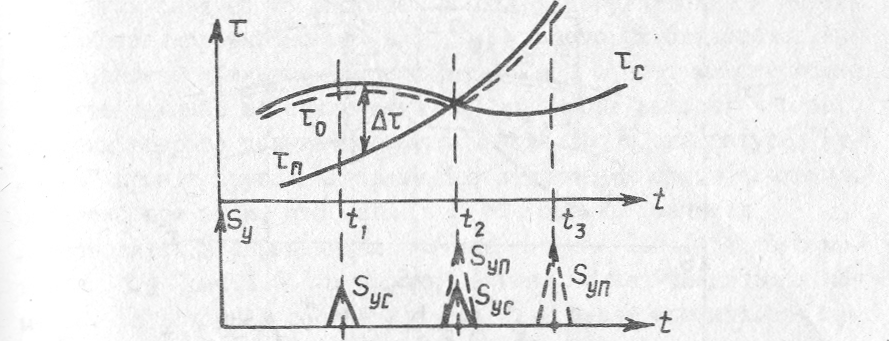

Рис.1.5.12. Динамика воздействия УИП на УСЗ
Очевидно, что если >1, то в дальнейшем опорный сигнал ( t0) будет следить уже не за сигналом, а за помехой.
Для того, чтобы исключить возможность захвата помехой УСЗ необходимо, прежде всего получить информацию о самом факте приближения синхропараметра помехи к соответствующему синхропараметру сигнала. Для этого нужно использовать по крайней мере два дополнительных корреляционных канала, синхропараметры опорных сигналов в которых отличаются от "ТГо на величины ±&*L0 и жестко связаны с синхро параметром опорного сигнала.

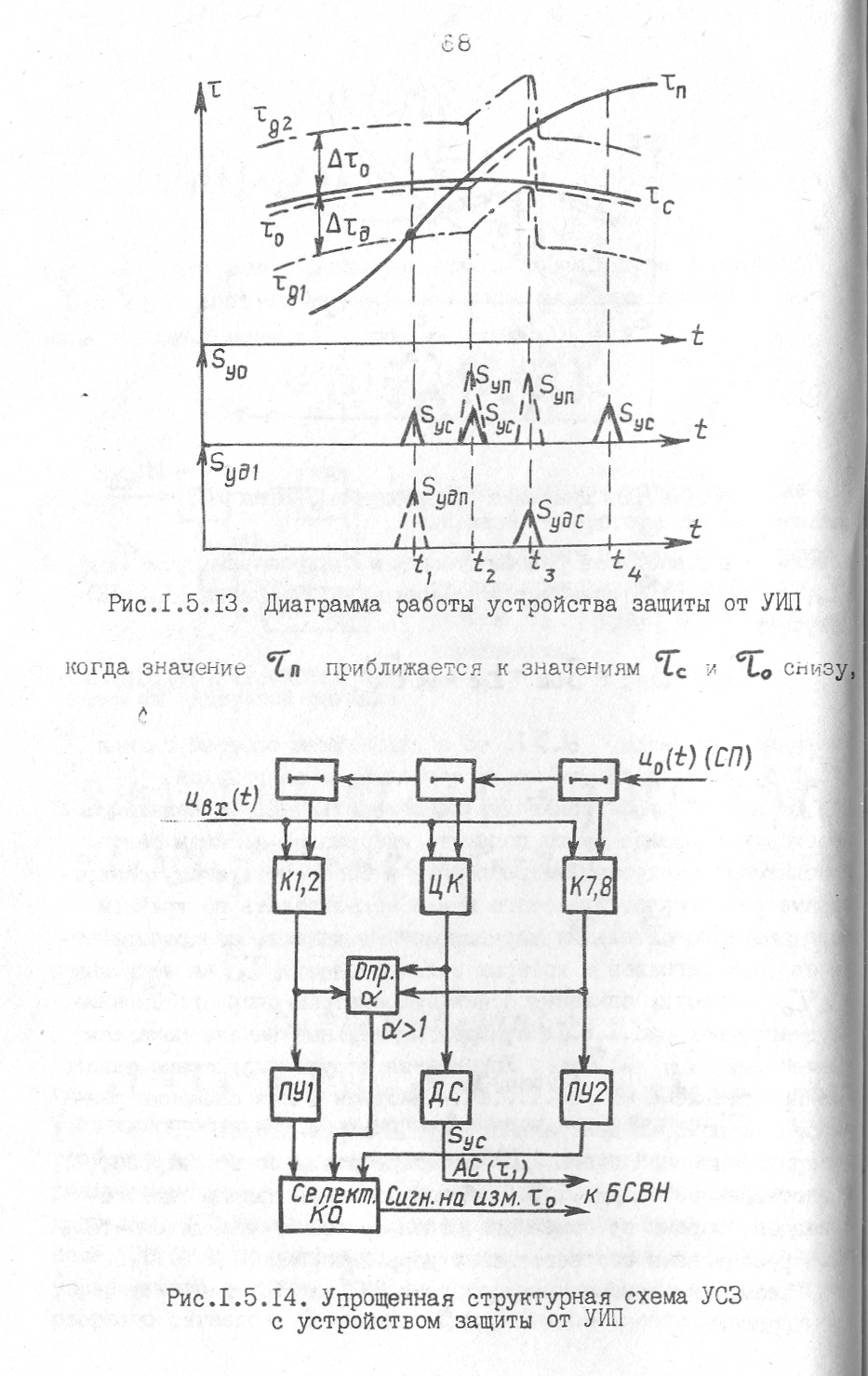

диаграммах рис.1.5.13 эти дополнительные каналы показаны значениями *?Г^ и Ту2 . Упрощенная структурная схема такого УСЗ представлена на рис.1.5.14. Основной канал слежения реализован с помощью центральной группы корреляторов (ЦК) и Дискриминационной схемы СДС) в соответствии со структурой, представленной на рис.1.5.6. Дополнительные каналы (примем с каждой стороны от основного используется по два дополнительных) реализованы соответственно коррелятсрами 1x1,2 и '.'Г.
Рассмотрим динамику воздействия ТТ. на УСЗ cy-v- ,
то есть, со стороны 1-го дополнительного канала. Б момент
ti , как следует из рисунка, в первом дополнительном канале появляется корреляционный пик Зудп > который свидетельствует о факте приближения 'Тп к Тс ( • В этот момент можно принять решение об отключении УСЗ до выхода выхода Ln за пределы второго дополнительного канала. Ш в аппаратуре "Ку-лон-iil" принят другой алгоритм-без отключения схемы слежения. Очевидно при этом, что если ^->1 (оценка значения производится в определителе А на рисунке 1.0.14), то с момента "Ьг (рис. 1.0.13) опорный сигнал начнет следить за помехой. '-Ь в точном соответствии с То будет изменяться Lai и Сдг • Следовательно, в момент tj в первом дополнительном канале появится откликS«^c • <^ля того, чтобы отклик $Мдс превысил порог, устанавливаемый в пороговом устройстве (ПУ1) , в любых условиях, с момента i£| отключается АРУ УПЧ. Тем самым исключается возможность подавления сигнала мощной помехой за счет АРУ по помехе. Отклик Suae свидетельствует, что Тц вышло за пределы центрального канала на величину tfto • Таким образом, после момента Ьз можно восстановить слежение за сигналом. Для этого необходимо изменить значение на величину в сторону того дополнительного капала, в котором получены корреляционные отклики Будя и Зуде* Эта задача выполняется селектором корреляционных откликов дополнительных каналов, который после появления откликаБудс выдает в БСБп сигнал на изменение величины . Совершенно аналогично работает схема и в случае, когда синхропараметр-помехи приближается к соответствующему параметру сигнала с противоположной стороны.
1.6. Система управления антенной станции
1*6.1. Назначение, состав и общая характеристика системы управления антенной
Система управления антенной обеспечивает автоматическое сопровождение спутника по заранее заданным параметрам орбиты с привязкой по времени, а также ручное управление антенной оператором, индикацию ее положения по углу места ( £ ) и азимуту С d ) с контролем динамических процессов работы.
Структурна.) схема системы представлена на рис.1.6.1.

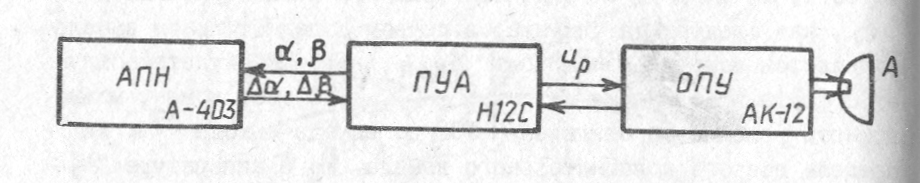

Рис.1.6.1. Структурная схема системы управления антенной
В ее состав входят аппаратура программного наведения (АПН), заводской индекс A-40J, пульт управления аи^енной {ГУк) HI2GJ и опорно-поворотное устройство (ОПУ) Ая-12.
Аппаратура программного наведен: .л производит расчет зна^ иьпий азимута и угла места для каждого момента времени и производит сравнение фактического положения антенны с расчетными данными, для того чтобы получить сигналы рассогласо вания по углу места и азимуту ( , Д4.) .
Пульт управления антенной СЩ2С) обеспечивает преобразуй вание сигналов {-.асоогласс вания в управляющее напряжение, ин-з дикацию углового положения ОПУ и ручное управление антенной Прибор обеспечивает усиление сигналов управления, которые поступают на исполнительный двигатель опорно-поворотного ус тройства.
Система управления антенной обеспечивает изменение угло вых положений антенны по азимуту ( 4. ) в пределах +270° и по углу места ( jB ) в пределах 0-90°. Точность автоматической угловой установки антенны составляет менее 1,5'.
1.6.2. функциональная схема системы управления антенной и принцип ее работы.

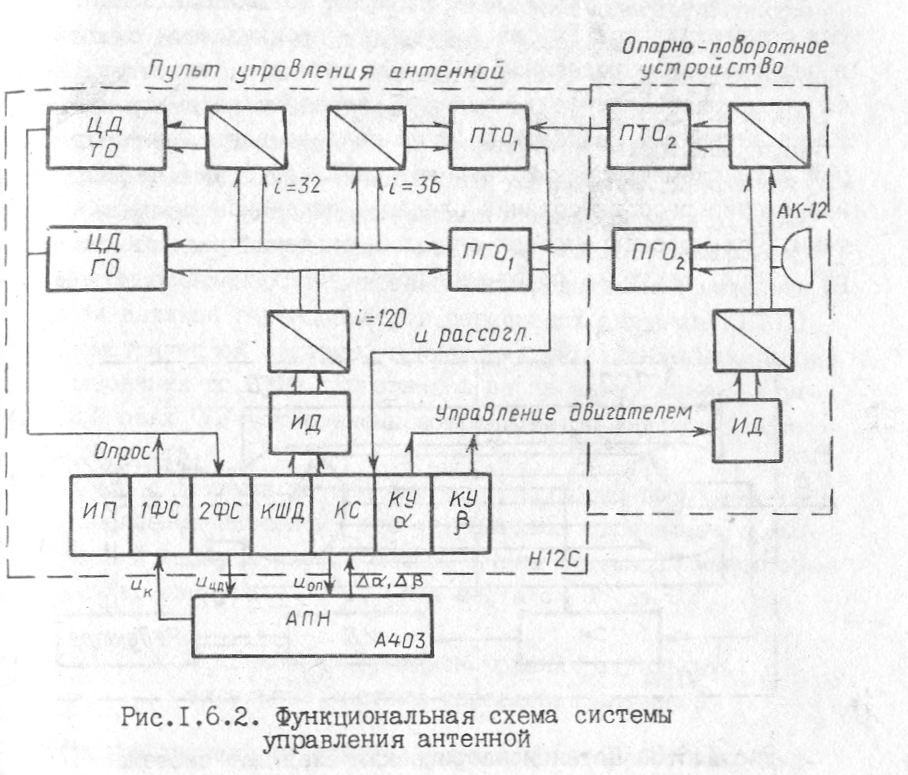

функциональная схема системы представлена на рис.1.3.2.J В состав схемы входят два идентичных канала. Канал управле- 1 ния антенной по азимуту и канал управления антенной по углу ' места. В каждом из каналов азимута и угла места установлены сю два цифровых датчика СПД) грубого и точного отсчетов (ГОJ ТО). Датчики соединены редукторами с редукцией I =32. Дам чики, редукторы, шаговый двигатель (1ДД) устройства формиро- I вания сигналов опроса CI $С), преобразователь сигналов Цц в ! двоичный код и соответствующие узлы АПН образуют двухотсчет-1
iyto цифровую следящую систему. Пе основной задачей является )беспечение полного согласования фактических параметров положения антенны, вырабатываемых цифровыми датчиками с вычисленными в АШ! параметрами орбиты объекта. При их рассогласовании вырабатывается сигнал управления, который преобразуется и усиливается в кассете согласования (КС) и через коммутатор шагового двигателя (КЗЦД) поступает на шаговый двигатель через замедляющие редукторы вращает оси цифровых датчиков и якори потенциометрических датчиков. Вращение якоря ЦЦ Приводит к уменьшению величины рассогласования до нуля. Вра-рекис якорей потенциометрических датчиков точного и грубого отсчетов (КТО, ПТО) приводит к появлению напряжения рассогла- сования в потенциометрической следящей системе.
Т.О. в пульте управления антенной по команде с АЛИ, которая осуществляется 16 раз в секунду, производится считывание в цифровом виде показаний цифровых датчиков, затем устраняется рассогласование фактических и расчетных параметров положения антенны и на такой же угол обеспечивается поворот якорей потенциометрических датчиков, ПУЛ, которые и формируют напряжение рассогласования следящей потенциометрической системы. Потенциометрическая следящая система представлена на рис.1.6.3. Контроль положения потенциометрических датчиков
(ПТО.ПГО) осуществляется по шкалам, которые укреплены на их• осях. Шкалы ГО азимута имеют значения до 360°, шкалы ТС угла места-до 90°. На осях потенциометров ТО установлены шкалы значений углов от 0° до 10°. Контроль необходим для начальных установок антенн перед режимом сопровождения объекта, а также для контроля угловых положений потенциометрических датчиков в процессе работы.

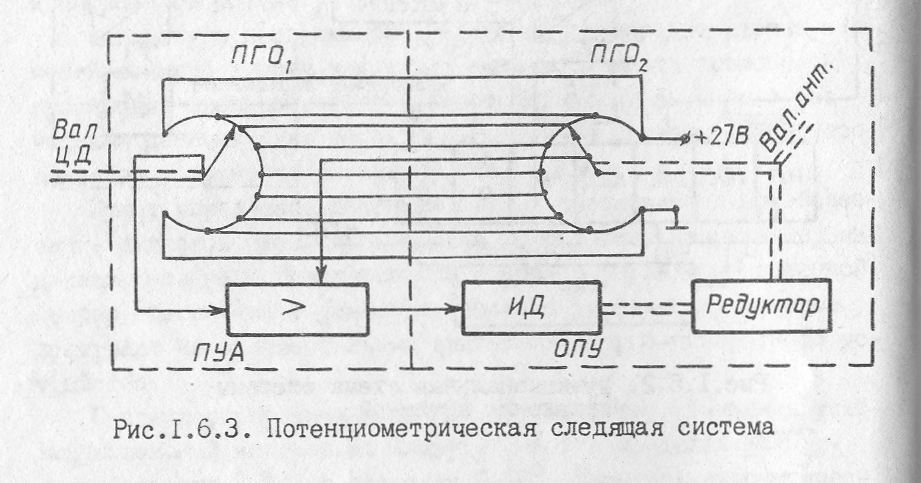

Якори датчиков ТО связаны с якорями датчиков ГО через ус корящие редукторы с редукцией <- =36, что позволяет в 36 раз увеличить точность определения величины рассогласования. Рассматриваемые потенциометрические датчики ГО и ТО являются приемниками угла рассогласования потенциометрической следящей системы.
При рассогласовании углового положения движков потенциометрических датчиков, пропорционально углу рассогласования вырабатывается напряжение рассогласования, которое снимается с движков потенциометров приемных датчиков (ПТС1). Сигналы рассогласования усиливаются и преобразуются в сигналы управления двигателями опорно-поворотного устройства. Двигатели через замедляющие устройства вращают азимутальные и угловые валы и тем самым обеспечивают изменение углового положения антенны. Одновременно, вследствие непосредственной механической связи движков потенциометров передающих датчиков (ПТ02) потенциометрической системы, происходит уменьшение напряжения рассогласования до нуля. Дополнительно на азимутальной и уг-ломестной осях ОПУ установлены потенциометры индикаций азимута и угла места.
Сигналы с движков потенциометров индикации поступают на пульт управления антенной, где установлены стрелочные приборы индикаций азимута и угла места. Шкалы индикаций имеют значения углов: азимута +£7С°С, угла места от 0° до 90°.
1.0.3. C.jcЦенности функционирования отдельных, элементов системы управления антенной
Цифровые датчики по команде управления вырабатывают дискретный сигнал двухотсчетного кода Грея, которые в кассете 2 £С преобразуются в двоичный двенадцатиразрядный код. Одновременно с потенциометрической системы индикации выдается в кассету согласования С130) в виде логической "единицы" при значениях азимута от 0 до -270° либо "нуля" при положении антенны по азимуту в пределах от +270° до 0° сигнал формирования .признака сектора. Последнее необходимо в связи с тем, что двухотсчетная система цифровых датчиков азимута выдает двоичные коды углов в пределах от 0° до 360°, а наведение 0ЕУ производится по азимуту в пределах от -270° до +270°.
Опрос угловых положений, занимаемых цифровыми датчиками
азимута и угла места производится поочередно, путем подачи
кода опроса С АПН на формирователь сигналов опроса (блок I -С) .
Считанные значения азимута, и угла места подаются в виде ^Да Грей е блок 2 5С, который формирует из двухотсчетных кодов Грен, двенадцатиразрядный параллельный код. Б этом виде код поступает в АЙН. Введение двухотсчетного кода Грея з систему объясняется следующим. Простой двоичный код обладает недостатком, который заключается в структуре -кодограммы. Искажение старших разрядов вызывают большие ошибки, т.е. считы-, ваемые параметры с цифровых датчиков и истинное их значение будут существенно отличаться друг от друга. От этого недостатка свободна импульсная последовательность, построенная на базе кода Грея, который строится таким образом, чтобы при пе реходе от числа N к числу /V'+I изменялся символ только в одном разряде кодограммы. При возникновении искажения одного разряда, ошибка всегда равняется единице простого двоичного кода. Это означает, что вместо числа N > о данной ситуации, может появиться число A/+I.

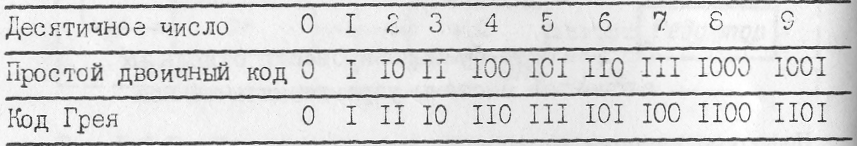

Соотношения между числами, записанными простым двоичным кодом и кодом Грея, иллюстрируются таблицей I.
Таблица I
В АПН двенадцатиразрядный параллельный код сравнивается с вычисленными значениями азимута и угла места и вырабатывается управляющий сигнал, который осуществляет фазовую модуляцию опорного сигнала частотой 24-40 Гц.
Фазомакипулированный сигнал имеет фазу 0 или 180° в зависимости от знака разности кодов рассогласования и подаете в блок согласования (1С).
В блоке КС производится фазовая демодуляция сигналов A(L и Д , в результате которой вырабатывается импульсная последовательность частотой 24-40 Гц, воздействующая на прямые либо реверсивные входы электронного коммутатора (КЩД). Элек тронный коммутатор преобразует импульсы в сигналы с определенным чередованием фаз шаговых двигателей.
шаговые двигатели через замедляющие редукторы С С =120) вращают оси цифровых датчиков в сторону уменьшения рассогла сования. При поступлении одного импульса ось двигателя сме- щается на J0, а за счет замедляющих редукторов цифровой датчик изменит положение своей оси на угол
. Оси ци<"Уропых датчиков и Приемных потенциометрических датчиков связаны механически, т.е. последние "следят" за вычисленными значениями азимута и угла места АПН. Указанные потенциометры являются приемными и ь них формируется сигнал рассогласования ( 1/рассогл.).
Напряжение рассогласования, снимаемое с потенциометров ПТОт и ПГ0| усиливается усилителями УПТ, которые размещены в блоке КГ. Входной сигнал после УПТ преобразуется в импуг.ьсную последовательность с широтноимпульсной модуляцией (ИЖ). Скважность Q=r-^ импульсной последовательности (где Та -изменяемая длительность импульсов, Тп - период повторения,
/п =15 кГц) зависит от уровня входного напряжения. Выходное напряжение ШИЙ поступает на вход ключевого мостового усилителя мощности, нагрузка которого (исполнительный двигатель AK-I2 (ОПУ) включается в диагональ моста последовательно с выключателями концевой защиты. Двигатели через замедляющие редукторы вращают азимутальный и утломестный валы ОПУ и оси потенциометров ПТОо и ЯГО^ до тех пор, пока потенцио-метрическая система не отработает- углы рассогласования.
Оператору кроме знаний-принципа работы системы управления антенной требуется приобрести'опыт практической эксплуатации. Правила техники безопасности, операционные действия операторов по управлению антенной изложены в разделе о.
