1.5.3. Приемное устройство аппаратуры "Кулон-ш"
Приемное устройство обеспечивает прием "ШПРC, выделяемого с выхода тракта промежуточной частоты приемника Ц30024 станции Р-440 на частоте 70 мГц. В частности, в приемном устройстве аппаратуры "Кулон-Ш" осуществляется поиск и слежение за сигналом по задержке ( Т ) и частоте ( f ) , демодуляция сигналов во всех режимах работы аппаратуры, а также защита сигналов от воздействия сосредоточенных (узкополосных) помех, а канала синхронизации - от имитационных помех.
приемное устройство включает:
-блок усиления и защиты от узко полосных помех (Ко1)
; -блок поиска и приема сигналов [KО2);
-блок формирования опорных псевдослучайных последовательностей (КОЗ), а также устройства синтезатора частот (КО4), обеспечивающие формирование опорных частот для приемника.

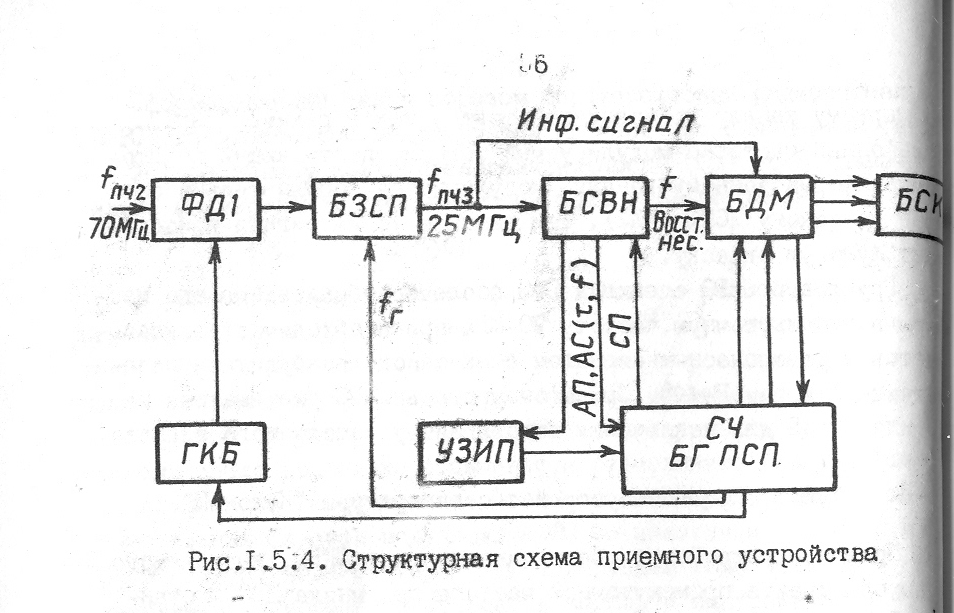

Структурная схема приемного, устройства представлена на рис.1.0.4.
Принимаемый групповой сигнал с выхода второго преобразователя частоты приемника Ц-300м поступает на. устройство снятия дополнительной разовой модуляции передаваемого сигнала по закону кода Баркера (фазовый демодулятор ФД1) . Поскольку начало кода Баркера жестко привязано по (фазе к началу синхропоследовательности, то дополнительного устройства поиска начала КБ не требуется. То есть, если в приемнике будет обеспечено согласование начальных фаз принимаемой и опорной СИ, автоматически в ФД1 будет происходить снятие дополнительней модуляции сигнала кодом Баркера.
В блоке защиты сигнала от сосредоточенных помех (ЕЗСП) осуществляется частотная режекция (подавление) мощных узк полосных (сосредоточенных) помех," действующих в полосе спектра сигнала. В блоке синхронизации и восстановления несущей (ECBП) совместно с синтезатором частот и блоком генераторов ПСП (СЧ; БГ ПСИ) осуществляется поиск и автосопровождение по частоте и задержке принимаемого сигнала. Одновременно с этим обеспечивается защита канала синхронизации от имитационных помех. Эта задача решается с помощью устройства защиты от имитационных помех (УЗИП) конструктивно размещаемого в БСБ.
В блоке демодуляторов (БДМ) на основе восстановленной БСВН несущей ( f ) осуществляется демодуляция сигналов по 1-му и 2-му информационным каналам. Смодулированные сигналы через блок сопряжения и коммутации поступают на оконечные устройства станции.
1.5.4. Блок защиты от сосредоточенных помех
Принцип работы БХП поясняется его структурной схемой представленной на рис.1.5.5.
Общая полоса частот приемника (2,3 МГц) с помощью узкополосных фильтров (УПФ1 4- УПФ20) делится на двадцать частот каналов с полосой каждого порядка 140 кГц. В том случае, в полосе какого-либо УПФ действует помета с Рп>>Рс, то продетектированние напряжение этой помехи превышает значение (порога порогового устройства ( ПУ), расчитанного на максимальный уровень полезного сигнала. В результате этого запираемый усилитель (ЗУ) отключает выход данного УПФ, препятствуя тем самым прохождению на вход сумматора помехе. В этом случае теряется часть мощности сгнела, но, как показал опыт эксплуатации устройств, даже при отключении нескольких фильтров сохраняется приемлемое качество связи.
Схема автопоиска и автосопрсвождения по частоте основного приемника Ц300М реализуется на базе 3-го гетеродина, то есть в режиме приема ШПС не используется. Поэтому в аппаратуре
«Кулон-М» частности в ВЗСП предусматривается дополнительное преобразование частоты, причем дополнительный гетеродин охватывается кольцом автопоиска и автосопровождения по частоте с помощью блока синхронизации и восстановления несущей частоты.
