Техническая характеристика
Производительность, резов/ч____________________________60…100
Диаметры разрезаемых арматурных стержней, мм:
Из стали прочностью до 900 МПа________________________32
Из стали прочностью до 600 МПа________________________60
Продолжительность цикла резки, с_______________________4
Наибольшее усилие резания, кН_________________________600
Давление гидронасоса, МПа_____________________________32
Производительность насоса, л/мин________________________18
Диаметр гидроцилиндра, мм_____________________________160
Установленная мощность, кВт___________________________5,5
Габаритные размеры, мм:
Длина________________________________________________1620
Ширина______________________________________________480
Высота_______________________________________________925
Масса, кг_____________________________________________600
В качестве станка для гибки арматурных прутков выбираем станок СМЖ – 173А.
Станок предназначен для холодной гибки арматурных прутков.
Станок (рис. 26 и 27) состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления.
На верхней части сварной рамы установлены плита с редуктором и приспособление для гибки прутков, а в нижней части — каретка для крепления двигателя и его перемещения при натяжении ремней.
Плита служит крышкой редуктора и рабочим столом станка.
К плите приварены бруски с отверстиями под упорные штыри приспособления для гибки и закреплены ролики для опирания на них арматурных прутков. Для удаления окалины на плите предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.
Приспособление для гибки прутков состоит из гибочного, диска, закрепленного на нем гибочного пальца, центрального пальца с роликом и упорного пальца (штыря) с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружности отверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели.
Привод гибочного диска осуществляется от двигателя через клиноремённую передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерён.
Станок работает следующим образом.
Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырём с роликом.
При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка.
При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель.
Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20мм – непосредственно вокруг центрального пальца.
Изделия из прутков диаметром до 14мм с внутренним радиусом 12мм изгибаются при установке вилки и кронштейна.

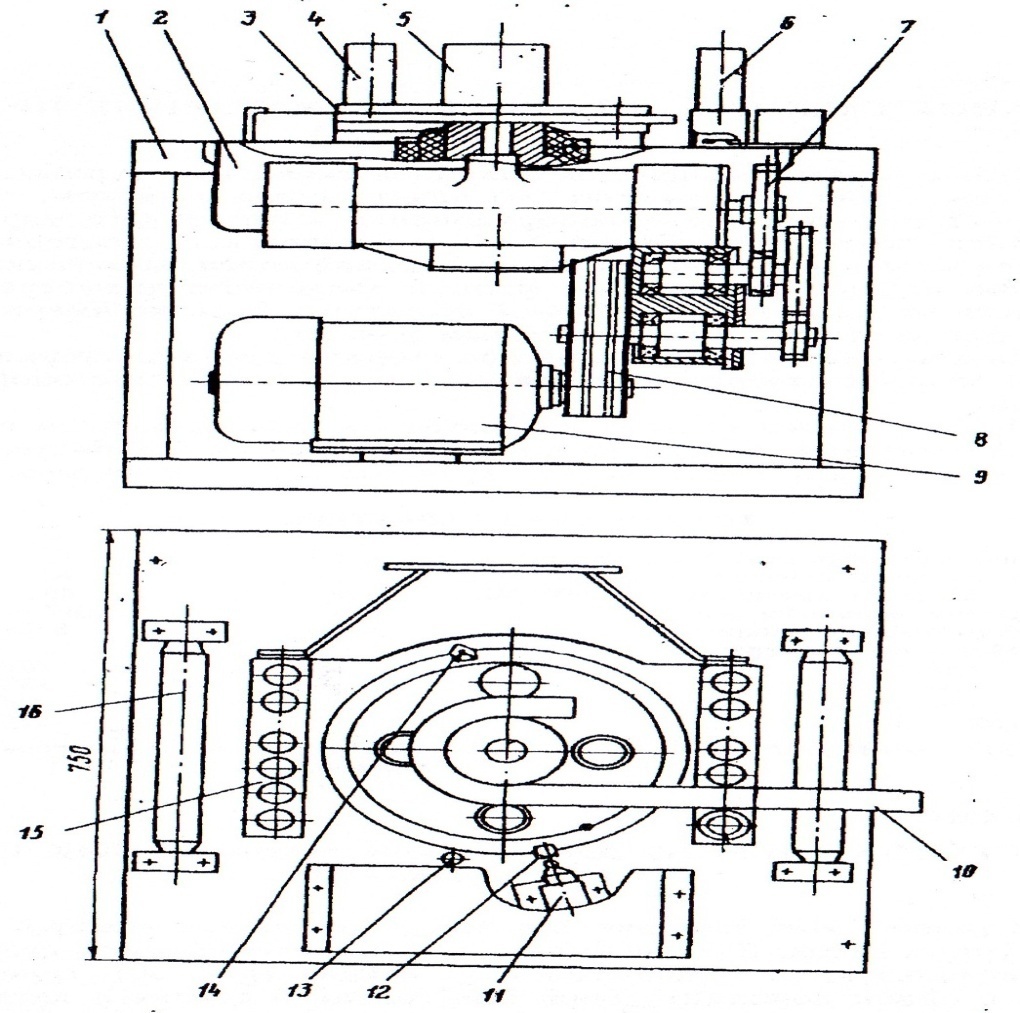

Рис.26. Общий вид станка СМЖ – 173А для гибки арматурных прутков:
1 – рама; 2 – редуктор; 3 – диск; 4,5,6 – гибочный, центральный и опорный пальцы; 7 – зубчатая передача; 8 – клиноремённая передача; 9 – двигатель; 10 – изгибаемый пруток; 11,13 – конечные выключатели; 12,14 – кулачки; 15 – брусок; 16 – ролик.

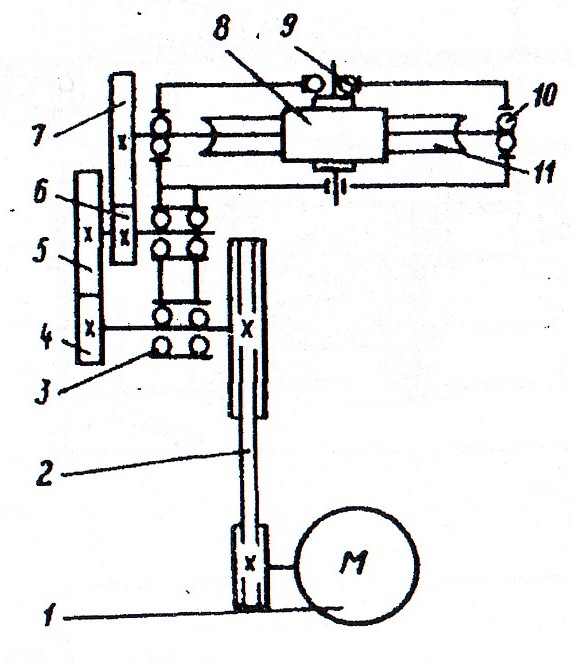

Рис.27. Кинематическая схема станка СМЖ – 173А:
1 – двигатель; 2 – клиноремённая передача; 3,9,10 – подшипники; 4,5,6,7 – зубчатые колёса; 8 – червяк; 11 – червячное колесо.
