Определение коэффициента влажности, удельного сопротивления при полном насыщении пор водой и относительного сопротивления пород в массиве
По формуле (11) рассчитаем значения коэффициента влажности в массиве:
КВ = √(а · ρВ) / (КПm · ρ)
КВ1 = √(0,5 · 2.1) / (0,17272,1 · 126) = 57.712 %
КВ2 = √(0,5 · 2.1) / (0,172182,1 · 259) = 40.38 %
КВ3 = √(0,5 · 2.1) / (0,113982,1 · 202) = 70,508 %
КВ4 = √(0,5 · 2.1) / (0,085072,1 · 259) = 84,659 %
КВ5 = √(0,5 · 2.1) / (0,074512,1 · 440) = 74,656 %
КВ6 = √(0,5 · 2.1) / (0,055362,1 · 855) = 73,161 %.
Исходя из формулы (10) рассчитаем значения удельного сопротивления породы в массиве при полном насыщении пор водой:
п = a в / Kпm
п1 = 0,5 · 2.1/ 0,17272,1 = 41,966 Омм
п2 = 0,5 · 2.1/ 0,172182,1 = 42,231 Омм
п3 = 0,5 · 2.1/ 0,113982,1 = 100,421 Омм
п4 = 0,5 · 2.1/ 0,085072,1 = 185,63 Омм
п5 = 0,5 · 2.1/ 0,074512,1 = 245,237 Омм
п6 = 0,5 · 2.1/ 0,055362,1 = 457,641 Омм
п max = 0,5 · 2.1/ 0,182,1 = 38,47 Омм
Построение разрезов массива по характеристикам
СР , ρ, КП и КВ

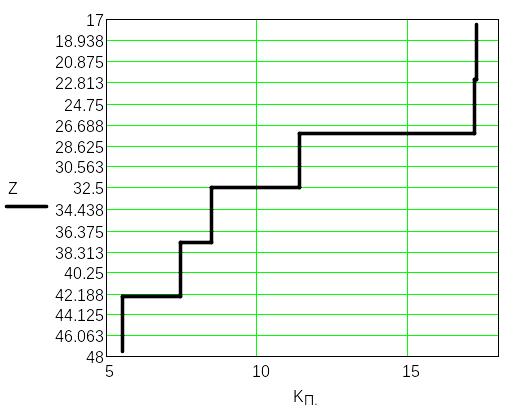

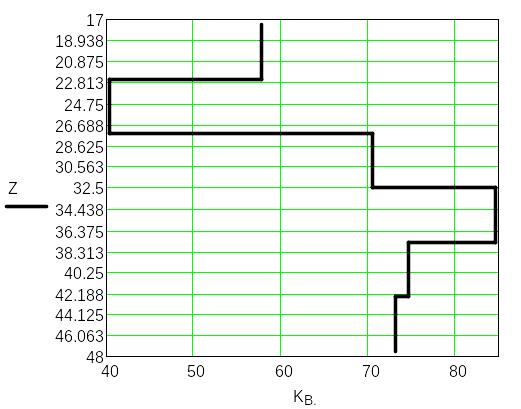

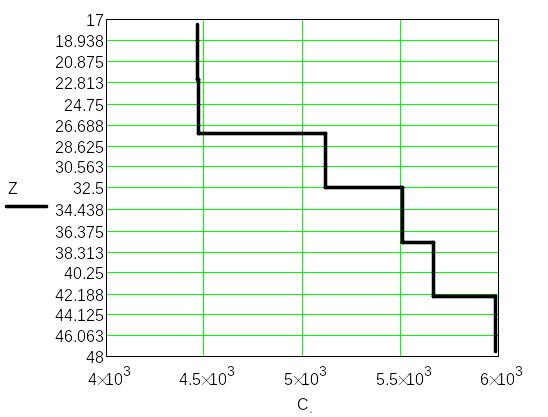

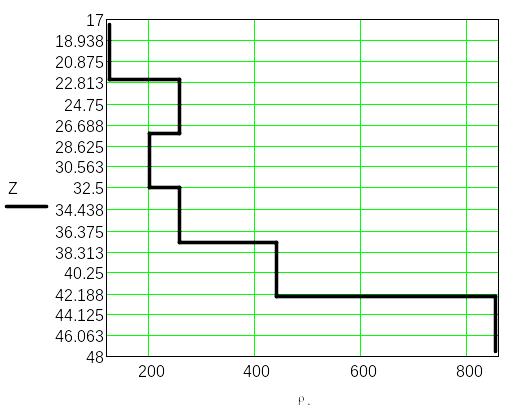

По значениям zi; СР (zi); ρ (zi) и полученным значениям в п.1.1.2 и в п.1.2.1 КП (zi) и КВ (zi) соответственно построим каротажные диаграммы (рис. 2, 3, 4 и 5).
ис.
2
ис.
3
ис.
4
ис.
5
1.3. Построение палеток для идентификации порового заполнителя
В случае большого объема измерений, когда на конкретном объекте известны значения CРТ, ρВ и выбрана величина коэффициента m, для облегчения задачи вычисления КВ, а также для определения типа заполнителя порового пространства в известняках или песчаниках используются палетки. Палетки представляют собой линии равного насыщения, то есть линии, отражающие зависимость ρ от величины Δt при постоянных заданных значениях коэффициента влажности КВ.
Для построения палеток пользуются следующими соображениями. На основании выражения (11) получим:
С учётом формулы (6):
где ΔТ = Δ tЖ – Δ tТ.
1.3.1. Определение интервального времени прохождения волны в пористой среде
С помощью формулы (12) определим интервальное время прохождения волны в пористой среде:
Δt = КП · (ΔtЖ – ΔtT) + ΔtT (12)
где ΔtЖ – интервальное время прохождения волны в жидкой фазе:
ΔtЖ = 1 / СЖ = 1 / 1600 м/с = 625 мкс/м
Δt 1= 0,1727 · (625 – 140.25) + 140.25 = 223.964 мкс/м
Δt 2= 0,17218 · (625– 140.25) + 140.25 = 223,714 мкс/м
Δt 3= 0,11398 · (625– 140.25) + 140.25 = 195.503 мкс/м
Δt 4= 0,08507 · (625– 140.25) + 140.25 = 181.488 мкс/м
Δt 5= 0,07451 · (625– 140.25) + 140.25 = 176.367 мкс/м
Δt 6= 0,05536 · (625– 140.25) + 140.25 = 167.084 мкс/м.
1.3.2. Построение палеток равной влажности
В формуле (13) введём условную величину:
(13)
Тогда получим:
(14)
Величина У, определяемая удельным сопротивлением ρ, линейно зависит от измеряемой величины Δt интервального времени (1 / С). На основании (14) можно построить линии равного насыщения пористой среды.
В системе координат {У; Δt} на ось координат Δt отложим точку, соответствующую значению ΔtТ = 140,25 мкс/м, а также точки найденные в п.1.3.1. На ось координат КП отложим точку 0 %, соответствующую значению ΔtТ = 140,25 мкс/м и точку со значением КП max = 18 %.
Из формулы (12) найдём значение Δt, соответствующее значению КПmax:
Δtmax = 0,18 (625 – 140,25) + 140.25 = 227,505 мкс/ м. Δt,
Отложим это значение на ось координат Δt.

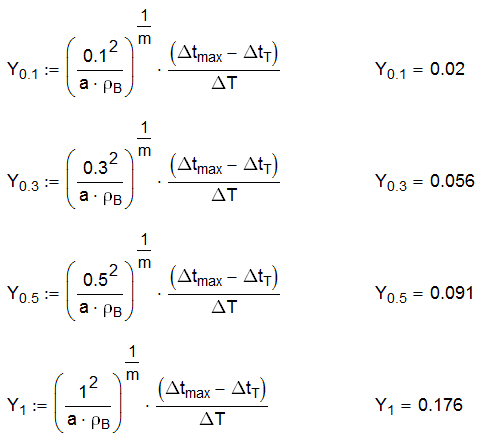

Рассчитаем величину У по формуле (14), при фиксированных значениях параметров КВ: (КВ = 0,1;0,3; 0,5; 1,0) и КП = КПmax = 18 %:
Отложим эти значения на ось координат У.
В системе координат {У; Δt} построим прямые равного насыщения. Одновременно, для удобства пользования палеткой, для каждой величины У определим соответствующие значения величины по формуле:
i = У - m
0,1 = 0,02 -2,1 = 3697 Ом∙м
0,3 = 0,056 -2,1 = 425,408 Ом∙м
0,5 = 0,091 -2,1 = 153,466 Ом∙м
1,0 = 0,176 -2,1 = 38,408 Ом∙м

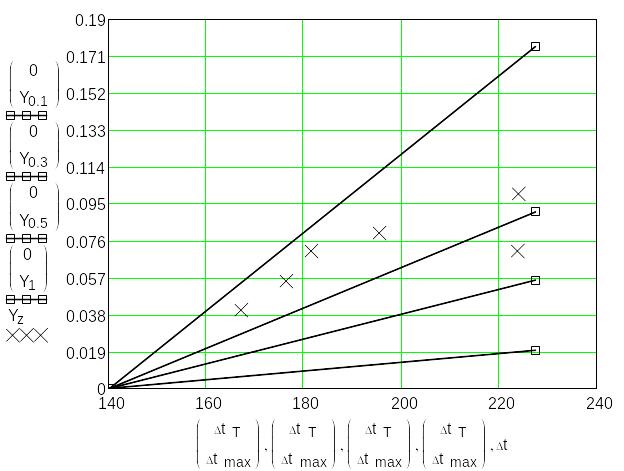

Отложим эти значения на ось координат , параллельной оси У (рис. 6).
Кроме того, для каждого значения КП i согласно выражению (8) рассчитываются значения относительного сопротивления породы в массиве в диапазоне изменения КП от 0 до КП max и откладываются на оси координат Рф, параллельной осям КП и t.
Рф = п / в
Рф1 = 41.966 / 2.1 = 19.984
Рф2 = 42.231 / 2.1 = 20.11
Рф3 = 100.421 / 2.1 = 47.82
Рф4 = 185.63 / 2.1 = 88.395
Рф5 = 245.237 / 2.1 = 116,78
Рф6 = 457.641 / 2.1 = 217,924
Рф max = 38.47 / 2.1 = 18,319
Рис.6
