Поршневые компрессоры
Поршневые компрессоры — это наиболее распространенные и многообразные по конструкции компрессоры. Поршневые компрессоры применяются в текстильном производстве, машиностроении, криогенной технике, химической и холодильной промышленности. Поршневые промышленные компрессоры различают по устройству компрессора и расположению цилиндров, устройству шатунного механизма и числу степеней сжатия.
Принцип работы поршневого компрессора

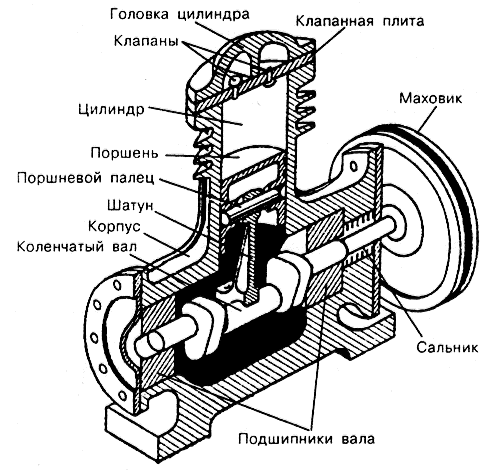

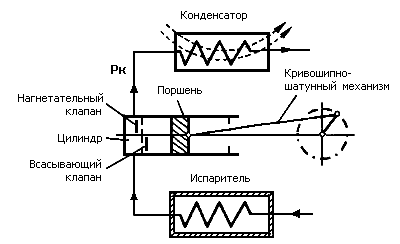

Поршневой компрессор — это компрессор, у которого поршень в цилиндре совершает возвратно-поступательные движения. Самый простой поршневой компрессор состоит из цилиндра и поршня, между которыми имеется небольшой зазор. Движение поршня обеспечивается кривошипношатунным механизмом от вала с приводным двигателем. Нагнетательный и всасывающий клапаны поршневого компрессора расположены в крышке цилиндра. За два хода поршня (один оборот вала), совершается полный рабочий процесс в каждом цилиндре компрессора. При движении поршня из цилиндра в конденсатор надпоршневом пространстве создается разрежение, и пары хладагента всасываются в цилиндр из испарителя через открывающийся клапан. При обратном ходе поршня пары сжимаются и давление возрастает. Всасывающий клапан при этом закрывается, через нагнетательный клапан сжатые пары выталкиваются в конденсатор. Затем направление движения поршня меняется, нагнетательный клапан закрывается, и компрессор вновь отсасывает пары из испарителя.
Состав поршневого компрессора
Мембранный компрессор по своему устройству и принципу действия должен быть отнесен к поршневым компрессорам, т. е. к машинам объемного типа. Сжатие газа в этих компрессорах происходит в результате уменьшения объема камеры сжатия вследствие поступательного движения поршня. В данном случае поршнем является круглая гибкая мембрана, зажатая по периметру между крышкой и цилиндром и приводимая в колебательное движение.
Применяются мембранные компрессоры двух типов: с приводом гибкой мембраны непосредственно от кривошипно-шатунного механизма и с гидроприводом. В этом случае прогиб металлической мембраны вызывается возвратно-поступательным движением столба жидкости, на который воздействует через криво шипно-шатунный механизм поршень гидропривода.
На рис. 1 показан мембранный компрессор первого типа. Мембрана 1 из эластичного материала прикреплена в центре к штоку 2, имеющему возвратно-поступательное движение от эксцентрика 3, сидящего на коренном валу компрессора. Мембрана защемлена по периферии так, что между ней и крышкой образована герметичная полость сжатия, полностью изолированная от механизма движения.Смазочное масло из картера может попасть в камеру сжатия только в случае разрушения гибкой мембраны.
Сжимаемая среда (воздух, газ) поступает в камеру сжатия через всасывающий клапан 4;сжатый газ выходит черезнагнета тельный клапан 5; оба клапана размещены в чугунной крышке цилиндра, снабженной для охлаждения ребрами. Блок-картер машины 6 также чугунный с расточками для опорных подшипников вала.
Такие мембранные компрессоры используют для сжатия малых количеств газа до невысокого давления. Мембраны изготовляют из материалов, допускающих большое число циклов нагружения при относительно больших прогибах, например, из прорезиненной ткани или просто резины.
Мембранные компрессоры второй группы представляют большой интерес и находят применение в промышленности и в лабораторных условиях. На рис. 2 показан вертикальный одноступенчатый компрессор МК 20.12-200 такого типа.
Основным рабочим узлом, выполняющим роль цилиндра, этого компрессора является мембранный блок. Он состоитиз ограничительного 1 и распределительного 2 дисков, между которыми защемлена по периферии мембрана 3,
а также корпуса 4 с гидравлическим цилиндром 5. Внутренние поверхности ограничительного и распределительного дисков имеют одинаковые вогнутые профили, вследствие чего между ними образуется замкнутая полость.
Таким образом, при работе компрессора мембрана полностью изолирует сжимаемый газ от внешней среды и от жидкости гидропривода. Она нагружена со стороны ограничительного диска давлением газа, а со стороны вала — давлением жидкости. Вели чина этих давлений непрерывно меняется, но в течение всего периода движения мембраны поддерживается некоторая минимальная их разность, необходимая для преодоления внутренних упругих сил мембраны. Слабая зависимость предельного по прочности состояния мембраны от величины давления нагнетаемого газа позволяет применять относительно тонкие мембраны даже в ступенях высокого давления.Учитывая малое значение компрессоров с непосредственным приводом мембран, в дальнейшем рассматриваются только машины с металлическими мембранами, приводимыми в движение посредством гидравлического привода.
Компрессор типа RootsКомпрессоры типа «рутс» относятся к классу объемных нагнетателей. Конструкция их довольно проста и более всего напоминает масляный шестеренчатый насос двигателя. В корпусе овальной формы вращаются в противоположные стороны два ротора, имеющие специальный профиль. Роторы насажены на оси, связанные одинаковыми шестернями. Между самими роторами и корпусом поддерживается небольшой зазор. Основное отличие этого метода нагнетания в том, что воздух сжимается не внутри, а как бы снаружи компрессора, непосредственно в нагнетательном трубопроводе. Именно поэтому их иногда называют компрессорами с внешним сжатием. Воздух как бы зачерпывается кулачками (попадая в пространство между роторами и корпусом) и выжимается в нагнетательный трубопровод.
